2025寒假练 - 基于CrowPanel ESP32 Display 4.3英寸HMI开发板实现音频信号的播放与分析

内容介绍

1、项目介绍

本项目旨在开发一个音频可视化系统,其主要功能包括：

PC 通过内置麦克风采集音频信号,并通过 WiFi 传输到 4.3 英寸的 CrowPanel ESP32 Display 开发板。
开发板接收到音频数据后,对其进行频谱分析,并在屏幕上显示音频信号的波形图、频谱图,同时展示幅度值和频率范围。
用户可以通过界面切换,选择只显示波形图、只显示频谱图,或同时显示波形图和频谱图

该项目采用 Thonny 软件和 MicroPython 语言进行开发,充分利用了 CrowPanel ESP32 Display 开发板的硬件资源和 LVGL 图形库,实现了一个功能丰富、交互性强的音频可视化应用。

2、硬件介绍

本项目使用的主要硬件设备是 CrowPanel ESP32 Display 4.3 英寸 HMI 开发板。该开发板搭载了 ESP32 微控制器,具有以下主要硬件特性:

4.3英寸-CrowPanel ESP32显示屏,分辨率为 480x272 像素

ESP32-S3-WROOM-1-N4R2主处理器

电阻式触摸屏、TFT-LCD屏幕

WiFi 和1*TF卡槽

此外,PC 端使用内置麦克风采集音频信号,并通过 WiFi 传输到开发板,实现了 PC 和嵌入式设备之间的音频数据交互。

3、方案框图和项目设计思路

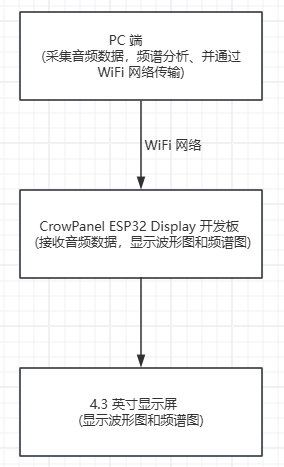

方案框图如下：

项目设计思路如下：

PC 通过内置麦克风采集音频信号,并使用 Python 脚本对音频数据进行处理和封装。采用 UDP 协议通过 WiFi 将音频数据传输到 CrowPanel ESP32 Display 开发板。
开发板接收 PC 端传输的音频数据,并利用 LVGL 图形库在 4.3 英寸显示屏上绘制波形图和频谱图。同时,开发板计算音频信号的幅度和频率范围,并在屏幕上显示这些信息。开发板设计了界面按钮,用户可以切换只显示波形图、只显示频谱图,或同时显示波形图和频谱图。

4、软件流程图和关键代码介绍

软件流程图如下：

关键代码如下：

PC端音频采集与传输：

使用 pyaudio 库采集 PC 端的音频数据,并对其进行 FFT 变换计算频谱。

将音频数据和频谱数据封装成 UDP 数据包,通过 WiFi 网络发送到开发板。

stream = p.open(format=pyaudio.paInt16,channels=1,rate=sample_rate,input=True,frames_per_buffer=chunk)
# 创建UDP套接字
sock = socket.socket(socket.AF_INET, socket.SOCK_DGRAM)
# 目标地址和端口
target_address = "192.168.81.234"
target_port = 7788
message = array.array('b')
for i in range(160):
    message.append(1)
# 循环发送UDP请求
while True:
    # 发送UDP请求
    data = stream.read(chunk)
    audio_data = np.frombuffer(data, dtype=np.int16)
    spectrum = np.abs(fft(audio_data))
    #frequencies = fftfreq(len(audio_data), 1/sample_rate)
    #print(spectrum)
    for i in range(80):
        message[i*2]= abs(int(audio_data[i*10] / 256))
        message[i*2+1]= abs(int(spectrum[i*5] / 16384))
    print(message)
    sock.sendto(message, (target_address, target_port))

开发板端音频可视化：

开发板通过 UDP 套接字接收 PC 端传输的音频数据和频谱数据。

利用 LVGL 图形库在显示屏上绘制波形图和频谱图,同时计算并显示幅度和频率范围。

开发板设计了三个按钮,用户可以选择只显示波形图、只显示频谱图,或同时显示波形图和频谱图。

# 3. 创建按钮并关联波形显示对象
counterBtn1 = CounterBtn_Wave(scr, waveform_display)
counterBtn2 = CounterBtn_Spetrum(scr, waveform_display)
counterBtn3 = CounterBtn_Both(scr, waveform_display)
lv.scr_load(scr)
connect()
udp_socket = start_udp()
print("udp_socket start...")
while True:
    print("udp_socket receive start...")

    recv_data, sender_info = udp_socket.recvfrom(1024)
    #print("{}发送{}".format(sender_info, recv_data))
    #print("{}".format(recv_data))
     # 根据当前波形类型更新点的数据
    for i in range(80):
        if waveform_display.waveform_type == 'wave' or waveform_display.waveform_type == 'both':
            waveform_display.points[i] = {"x": i * 6, "y": -recv_data[i*2]+100}  # 计算 wave 波形
        if waveform_display.waveform_type == 'spectrum' or waveform_display.waveform_type == 'both':
            waveform_display.points2[i] = {"x": i * 6, "y": -recv_data[i*2+1]+200}  # 计算 spectrum 频谱
    # 更新线条
    waveform_display.update_waveform()
     # 更新幅度和频率信息
    waveform_display.update_amplitude_and_frequency(recv_data)
