实验二十七LM 386集成功率放大器内部电路

集成功率放大器具有温度稳定性好，电源利用率高，功耗较低，非线性失真较小等突出优点，应用范围十分广泛．集成电路功率放大器一般由一个高增益的小信号放大器和一个甲乙类的推挽输出级构成。

如下图所示，当3脚对地短路时，电源电流为11.18mA，输出端静态电压为3.82V。

如下图所示，输出电压峰峰值约为0.83V，输入电压峰峰值为0.04V，故电压放大倍数约为

如下图所示，输出电压峰峰值约为7.87V，输入电压峰峰值为0.04V，故电压放大倍数约为

如下图所示，上限截止频率为0Hz，下限截止频率为787KHz，故带宽为787KHz。

实验二十八CA3040宽带放大器内部电路

CA3040是一种采用组合电路的集成宽带放大器，其内部电原理图如图1所示。图中T1、T2、T3 和T4、T5、T6 均为共集–共射–共基组合电路结构，它们共同构成采用组合电路的差分电路作为输入级；T9、R7、R8、R9 组成简易恒流源电路，为输入级提供偏置电流．T7、T8 均为射极跟随器，分别作为反相输出和同相输出。因此，该电路为双端输入–双端输出结构。

两个输出端测量结果如图所示为3V

两路输出的正弦波相位相反如下图所示

如下图所示，无上限截止频率，下限截止频率为24MHz。

实验二十九LM393电压比较器内部电路

LM393电压比较器内部电路如图1所示，它由多路电流镜电路，差分电路，共射电路和OC输出级四个部分构成。其中多路电流镜电路构成与电源电压无关的偏置电路，为电路中各部分的晶体管提供必要的偏置电流，可使电路在不同电源电压下稳定工作；差分电路为比较器，其中的四个二极管构成加速电路，提高电路的比较速度；共射电路和OC输出级将差分电路的输出信号进行两次反相放大后，以OC形式输出信号，OC输出级可使电路能够满足后续电路电平的需要。

如图所示构建了一个滞回比较器，输出波形为幅度为5V的方波。

由下图可知，当电源电压在一定范围内变化时，多路电流镜的电流几乎不变。

当电源电压为3V时，电流如下图所示，几乎不变。

当电源电压为4V时，电流如下图所示，几乎不变。

当电源电压为5V时，电流如下图所示，几乎不变。

上升沿的电压传输特性曲线

下降沿的电压传输特性曲线

实验三十CA3080跨导放大器内部电路

跨导放大器OTA的输入信号是电压，输出信号是电流，因此它是一种电压电流混和模式电路。图1所示是CA3080跨导放大器的内部电路

调整合适的信号源电压接入电路输入端，用示波器观察电路的输入和输出波形，并记录。

如下图所示，电路的下限截止频率为69.5MHz，上限截止频率为0Hz。

实验三十一MC1496内部电路（同步检波电路）

集成电路MC1496内部原理仿真图如图1所示。

用示波器观察电路解调前后的波形图如图3所示。记录你所观察到的波形图。

实验三十二MC1496 内部电路（DSB解调器）

集成电路MC1496内部原理仿真图如图1所示。

用示波器观察输入波形和输出波形，参考图如图3所示，记录你所观察到的波形图。

实验三十三MC1496内部电路（调幅电路）

如下图所示，调幅波幅度的最大值V_max=26.45mV，最小值V_min=4.95mV，求得

如下图所示，频谱图在30KHz时，有一个冲击。

实验三十四MC1496内部电路（DSB调制电路）

接入两个信号源，调整平衡电位器，使电路输出DSB 波波形，如图3所示，记录你所观察到的波形图。

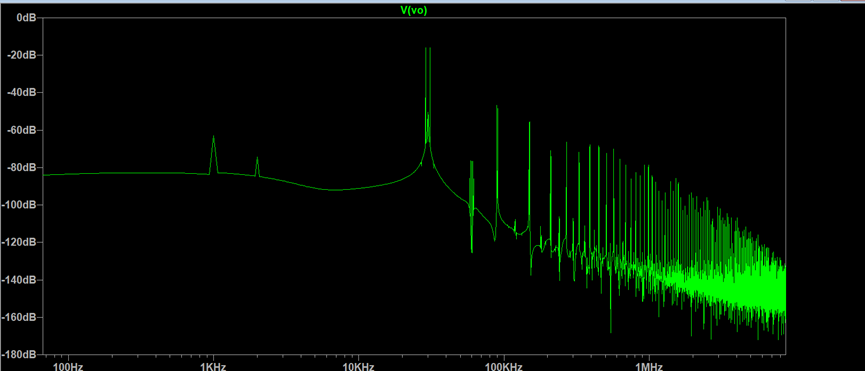

如下图所示，输出信号的频谱在30KHz-1KHz=29KHz处有冲击，30KHz+1KHz =31KHz处有冲击。
