实验十七双电源T形网络反相放大器

采用T形网络反相比例运算电路，可以使用阻值较小的电阻，而达到数值较大的比例系数，并且还可具有较高的输入电阻。

输入信号的幅度为0.01V，输出信号的幅度为下图所示1V，放大100倍结果正确。

测量该电路的比例系数和输入电阻，并与理论值比较。

由下图可知输出信号的峰峰值为2V，输入信号的峰峰值为0.02V，比例系数为，和理论值相同。

如下图所示，R4左端电压的峰峰值为0.0199975V，R4右端电压的峰峰值为0.0166624V，故流经R4的电流为，故输入电阻为50KΩ

实验十八单电源直接耦合放大电路

设计一个直接耦合反相放大器，要求：将峰值为0.1V、频率为1kHz、偏置电压为－0.2V的正弦波转换为最小值为1V、最大值为5V，频率仍为1kHz的正弦波，电路采用5V单电源供电，电阻选用标称值。

本实验应选用轨到轨运算放大器

测量输出波形的最大值和最小值，并与理论值比较。

如下图所示，测量出的输出波形的最大值为4.93V约等于理论值5V，输出波形的最小值为1.05V约等于理论值1V。

实验十九单电源集成运放交流耦合两级放大电路

输出直流电压为2.5V

输出电源电压分压值为2.5V，有一些纹波。

在放大器的输入端加入频率为1kHz，有效值合适的正弦电压信号，用示波器观察输出波形。

调节输入信号幅度，在放大器的输出波形基本不失真情况下(用示波器观察)，用示波器分别测量放大器的输入电压v_i和输出电压v_o，求出A_v，使之满足设计要求。

测量的输入电压为vi=0.01V

测量的输出电压为vo=1V

则放大倍数为

题目总增益为40dB，由公式得，理论放大倍数为100，测量值与理论值相等。

实验二十电压增益可调的共射放大电路

设计一个共射放大电路，其电压增益 Avf 为 10～30。

要求：在保持静态工作点不变的条件下，使电压增益可以在一定范围内调整。将Re分成两个电阻Re1和Re2的串联，其中C3只并联在Re2两端，这样，只要Re的总阻值不变，静态工作点就不会受到影响。而改变Re1的值（Re2也作相应变动），即可改变电压增益Avf 的值。

当调节Rb1为39.6K时，射级电压约为1.706V，结果如下图所示：

当电阻占比23%时，输出的幅度约为1V，如下图所示：

当电阻占比6%时，输出的幅度约为3V，如下图所示：

如下图所示，电路的上限截止频率是10.3Hz，下限截止频率为8MHz。

实验二十一LC正弦波振荡器

电容三点式正弦波振荡器仿真图如图1所示，图中的C_a、C_b和L组成LC选频回路，双极型晶体管Q1为共集组态，所以，该电路又称为共集正弦波振荡电路，电路的振荡频率为

1.     接通电源，进行电路的静态测试。

接入LC选频回路，将示波器接在振荡器的输出端，观察振荡输出波形。适当调节R_w，使其输出较好的正弦波。

实验二十三电阻-电压变换器

电阻－电压变换电路是一种常用的信号预处理电路．广泛应用在如热敏电阻温度计等依靠电阻变化的传感器中，电路如图1所示。其功能是将电阻R_x的值(以kΩ为单位) 转换为同值电压(以V为单位)。电路由三个集成运放、一个精密基准源和若干电阻组成。A₂的输

出电压V_O2通过转换电阻R_x与电阻R₁串联分压，再经电压跟随器A₁输出电压V_O1，一路送给差分比例电路A₂的同相输入端，A₂的反相输入端接有精密基准源2.5V；另一路送给反相比例电路A₃，电路的输出电压V_O3，最后以数字电压表显示V_O3的值。

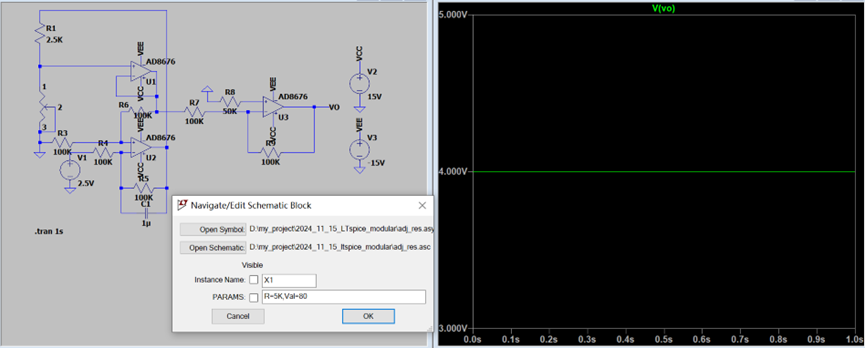

如下图所示，当电阻为4kΩ时，输出电压为4V，结果正确。

记录6个Rx值与对应的输出电压值，画出V-R曲线。

当电阻为1KΩ时，输出电压为1V，当电阻为2KΩ时，输出电压为2V，

当电阻为3KΩ时，输出电压为3V，当电阻为4KΩ时，输出电压为4V，

当电阻为5KΩ时，输出电压为5V，当电阻为6KΩ时，输出电压为6V。

实验二十四OCL功率放大器

实验电路如图1所示，这是一个带自举电路的OCL音频功率放大电路。图中集成运放构成互补输出级的前置放大级，为使电路输入电阻大、输出电压稳定，电路中通过电阻20kΩ引入了电压串联负反馈。在深度负反馈下，电路的电压增益为

先将470Ω可调电阻调至最小，接通供电电压±5V，监测互补电路上输出管的集电极电流，此时该电流应该很小。然后，调整可调电阻，使该集电极电流在3mA左右。此时假负载的端电压应该为零。

调节470Ω电阻，当电阻占比26.777%时，集电极电流在3mA左右，负载的电压为0V。

调节信号源为频率1kHz的正弦波，用示波器观察输出端的波形，调节输入信号的幅度，使输出端的波形幅度最大且无明显失真，此时为“满功率”状态。

当输入的信号幅度为0.143V时，输出的波形幅度最大为3V且没有明显失真。

在输出波形不失真的前提下，用示波器测假负载R_L两端电压

                                              V_RL＝2.12       (V)  (有效值)

则输出功率　                     P_O＝(V_RL)²/R_L＝0.5481  (W)

同时，用测出此时输出三极管集电极平均电流，算出直流功耗和效率。

如下图所示，Q2管集电极的平均电流为ICQ2=0.117863A，Q2管集电极和射级的平均电压差为4.03782V，则直流功耗为。Q1管集电极的平均电流为ICQ1=0.00210117A，Q1管集电极和射级的平均电压差为3.96218V

由下图可知，f_H=455.62KHz

由下图可知，f_L=15.96Hz

由上述可知带宽B= f_H -f_L=455.604KHz

将自举电容拿掉，用示波器观察输出端的波形，适当调节输入信号的幅度，使输出端的波形幅度最大且无明显失真，用示波器测R_L两端电压

                                                  V_RL＝1.74(V )  (有效值)

则输出功率　            P_O＝(V_RL)²/R_L＝0.369  (W)

并与⑶的结果比较，说明什么？拿掉自举电容后，输出功率降低

实验二十六AGC放大器

利用全波精密整流电路，设计一个AGC放大电路。

1.     在电路输入端接入峰值10mV，频率1kHz的正弦信号，观测输出波形，并记录。

1.     调节电路输入端电压从小到大，频率仍为1kHz的正弦信号，输出波形应从小到大，再到基本不变，并记录。
