挑战题4_简易电子琴

一、实验目标

1.用集成运放构成正弦波振荡电路，由此设计一款简易电子琴

2.学习简易电子琴的调整和调试方法

二、实验器材

LTspice

电阻、电容、二极管和晶体管，若干

集成运放，若干

三、任务要求

1.设计RC桥式正弦波振荡电路，通过调整参数形成简易电子琴，能发出“1、2、3、4、5”五个音。

2.设计功率放大电路，驱动8Ω喇叭，输出功率5W。

3.在LTspice界面搭建电路，仿真验证设计。

四、实验步骤

1.设计电路。

（1）振荡电路。“1、2、3、4、5”五个音对应正弦信号频率和周期如表1所示。采用RC桥式振荡电路，依据频率为数百Hz的实际，选取电容为固定值100nF，通过调整电阻R来调整五个音的频率，如表1所示。

（2）功率放大电路。依据振荡器输出电压为2.8V的实际和要求输出功率为5W（8Ω负载的输出电压为6.3V）的要求，采用集成运放构成同相比例放大电路和OCL电路相结合的方式设计功率放大电路。

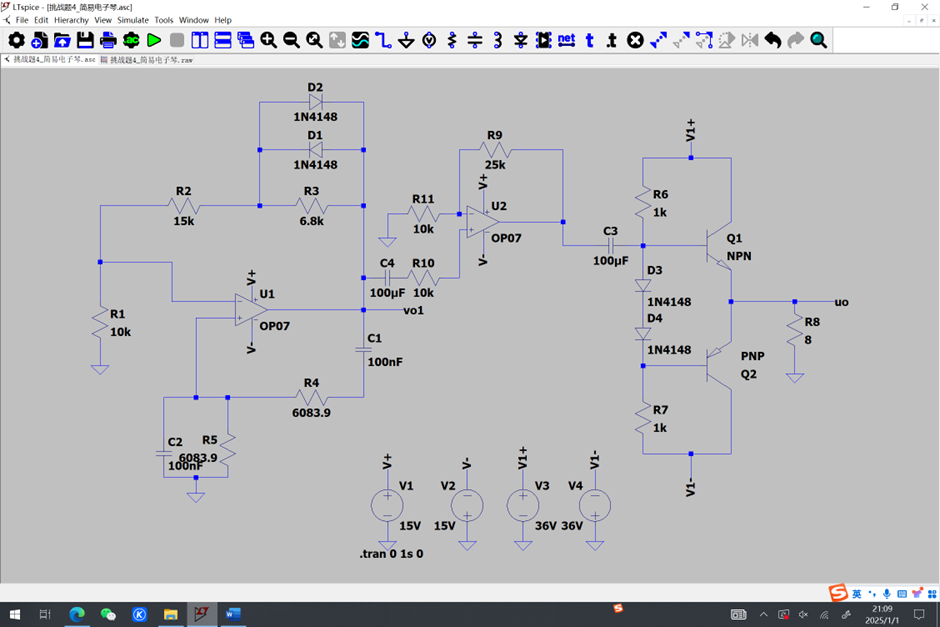

2.LTspice仿真。电路如图1所示。通过按表1调整电阻阻值，可得到“1、2、3、4、5”五个音对应频率的正弦信号。输出波形如图2所示。经仿真测量输出电压峰值为9.5V，则功率为5.6W，超过要求的5W。

表1　振荡电路参数设计
