项目介绍

本次活动的项目是围绕TMF8821的dToF传感器模块，我选择的主控是RP2040，就是电子森林官方提供的基于树莓派RP2040的嵌入式系统学习平台 - 游戏机

实现了以下功能：

1. 检测手势的上、下、左、右的运动
2. 菜单页面，菜单的选择、进入和退出

硬件介绍

总共有两个主体，后面这个就是RP2040游戏机，前面这块PCB是本次活动的重点-TMF8821芯片制作的拓展板

TMF8821

TMF8821是一款高精度、超小型的时间飞行（dToF）传感器。集成了 VCSEL（垂直腔面发射激光器），SPAD（单光子雪崩二极管）探测器，TDC（时间数字转换器）以及直方图技术。常被用于精确的距离测量和空间感知的相关应用。

具有以下特点：

• TMF8821：多区域，包括3x3、4x4和3x6区域
• 单光子雪崩光电二极管 (SPAD) 直方图架构
• 时间数字转换器 (TDC) 直接测量飞行时间
• 模块化2.0mm x 4.6mm x 1.4mm封装
• 快速VCSEL驱动器，具有保护功能
• 在要求苛刻的用例情况下可靠运行
• 功耗：141mW（30Hz工作频率时）
• 功耗待机电流：8µA（保持内存）
• 关断电流消耗：2µA (EN=0)
• 动态盖玻璃校准
• 63° FoI/FoV
• 基准SPAD

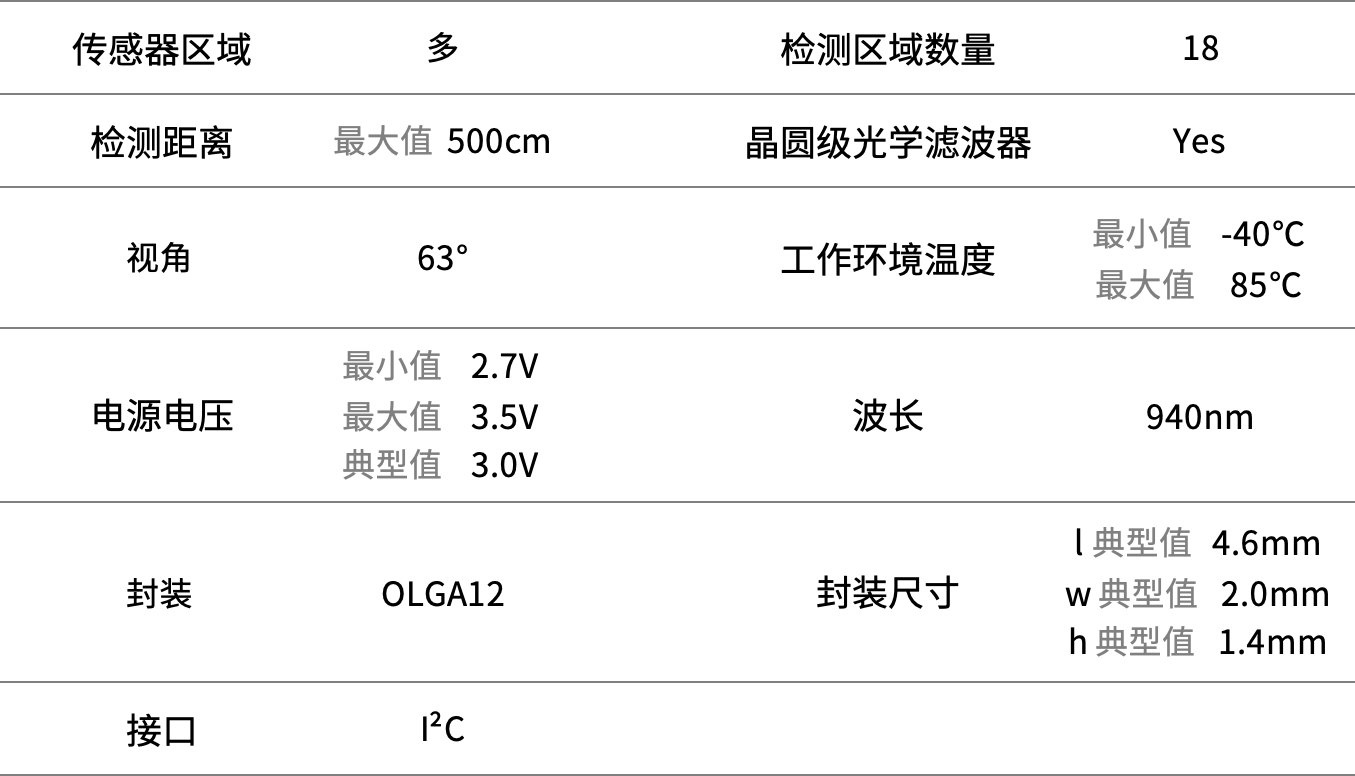

TMF8821的一些关键参数：

在尽可能的功能下，体积还非常的小巧，总共有12个管教，可以分为以下几类：

• 供电
• 通讯（IIC）
• 使能和中断
• 两个独立的GPIO

在硬件布局和设计的时候也十分的简单和方便，仅需三个滤波电容就可以工作了

下面是TMF8821和外部主控连接的示意图，可以看到内部集成了一个Cortex M0+内核的芯片

下面是TMF882x的顶视图，可以直接看到两个最主要的部分：照明器和接收器。这是实现各种测量功能的最主要部分之一了。

RP2040

RP2040 是树莓派首次推出的微控制器，是一款高性能、低成本和易用性的芯片，具有以下特点：

• 双 ARM Cortex-M0+ @ 133MHz
• 264kB 片上 SRAM，分六个独立的存储组
• 通过专用 QSPI 总线支持高达 16MB 的片外闪存
• DMA 控制器
• 完全连接的 AHB 交叉条
• 插值器和整数除法器外设
• 片内可编程 LDO，用于产生内核电压
• 2 个片上 PLL，用于产生 USB 和内核时钟
• 30 个 GPIO 引脚，其中 4 个可用作模拟输入
• 外设
• • 2 个 UART
  • 2 个 SPI 控制器
  • 2 个 I2C 控制器
  • 16 个 PWM 通道
  • USB 1.1 控制器和 PHY，支持主机和设备
  • 8 个 PIO 状态机
• 支持MicroPython、C、C++编程

设计思路

因为使用的套件都是官方的，所以在硬件上面并不需要设计，并且模块都是直插连接，都不需要额外的飞线，下面是连接后的样子：

在软件方面需要考虑的事情就多了，但是大致可以分为以下几个点：

本次使用的编程语言：micropython

本次使用的开发环境：Thonny

在驱动编写方面，明确规定了不能使用艾迈斯欧司朗官方提供的dToF支持的Arduino的库，所以可以从0根据提供的驱动手册来编写，或者使用第三方的库等等

在应用开发方面，主要是验证驱动是否正常，能否正确的识别到手势的移动方向，所以在此基础上写一个简单的菜单Demo

软件流程图

驱动层面关键部分

驱动的内容比较细，但是可以分为3大部分：

1. 设备的启动分为冷启动和热启动，流程如下：

2. 加载镜像流程：

3. 测量流程：

应用层面关键部分

初始化、加载bootloader

tof = Tmf8821Utility(ic_com=I2C_com())
tof.log("Try to open connection")

if Tmf8821App.Status.OK != tof.open():
    tof.error("Error open FTDI device")
    raise RuntimeError("Error open FTDI device")
else:
    tof.log("Opened connection")

tof.init_bootloader_check()

主循环：其中较为关键的是 detect_gesture 函数

while True:
    frames = tof.measure_frame()               #获取传感器数据

    if frames and frames[0].results:           # 确保frame不为空并且有结果
        distances = frames[0].get_distances()  # 获取距离列表
        dir = detect_gesture()

def detect_gesture():
    global history_distances, first_run, last_gesture_time,  gesture_cooldown_ms

    if first_run:    # 第一次不进行手势检测
        history_distances = [distances[:], distances[:], distances[:]]
        first_run = False
        return ''

    # 更新历史数据
    history_distances.pop(0)
    history_distances.append(distances[:])

	# 转化成易读的变量
    last_last_TR = history_distances[2][6]
    last_TR = history_distances[1][6]
    TR = history_distances[0][6]

    last_last_TL = history_distances[2][0]
    last_TL = history_distances[1][0]
    TL = history_distances[0][0]

    last_last_BR = history_distances[2][8]
    last_BR = history_distances[1][8]
    BR = history_distances[0][8]

    last_last_BL = history_distances[2][2]
    last_BL = history_distances[1][2]
    BL = history_distances[0][2]

	# 获取当前时间
    current_time = time.ticks_ms()

    # 检查是否处于冷却期内
    if current_time - last_gesture_time < gesture_cooldown_ms:
        return ''

	# 判断手势
    rst_h = is_horizontal_gesture(last_TR, TR, last_TL, TL, last_BR, BR, last_BL, BL)
    rst_v = is_vertical_gesture(last_TR, TR, last_TL, TL, last_BR, BR, last_BL, BL)

    if rst_h != None:
        last_gesture_time = current_time
        print(rst_h)
		return rst_h

    if rst_v != None:
        last_gesture_time = current_time
        print(rst_v)
		return rst_v

函数解析：

• 保存了三次的数据，分别为：上上次、上次、现在的数据。用于更精细的判断，
• 将提取数组中的值，保存到变量中，用于更好的区分哪个是哪个变量
• 设置时间阈值，在一定时间内只会触发一次状态的更新
• 根据数据来判断手势的方向，并且返回

在上面 detect_gesture 函数中调用了检测方向的函数 is_horizontal_gesture 和 is_vertical_gesture，分别用于识别水平运动和垂直运动的方向。下面以识别水平方向运动为例，垂直的同理。

def is_horizontal_gesture(last_TR, TR, last_TL, TL, last_BR, BR, last_BL, BL):
    horizontal_change_TR_TL = (TR - TL)
    horizontal_change_BR_BL = (BR - BL)

    horizontal_change_last_TR_TL = (last_TR - last_TL)
    horizontal_change_last_BR_BL = (last_BR - last_BL)

    if ((horizontal_change_TR_TL > threshold and horizontal_change_BR_BL > threshold) and
        (horizontal_change_last_TR_TL < threshold and horizontal_change_last_BR_BL < threshold)):
        return "Right"
    elif ((horizontal_change_TR_TL < -threshold and horizontal_change_BR_BL < -threshold) and
        (horizontal_change_last_TR_TL < threshold and horizontal_change_last_BR_BL < threshold)):
        return "Left"
    else:
        return None

菜单界面

菜单界面比较简易，仅支持两级菜单

menu_str = ['menu_1','menu_2','menu_3','menu_4','menu_5']
menu_len = len(menu_str)
menusub_str = ['menu_1_ENTRE','menu_2_ENTRE','menu_3_ENTRE','menu_4_ENTRE','menu_5_ENTRE']
menu_index = 0             # 当前菜单选项
menu_Lastindex = -1        # 上次菜单选项
isEntre = False            # 是否进入二级菜单

while True:​
    if isEntre:    # 二级菜单
        display.text(font2,menusub_str[menu_Lastindex],25,100)
    else:          # 一级菜单
        menu_y = 10
        for item in menu_str:
            display.text(font2, item, 30, menu_y)
            menu_y = menu_y + 40
        if menu_Lastindex != menu_index:
            display.text(font2, '>', 5, 10+40*menu_index)
            display.text(font2, ' ', 5, 10+40*menu_Lastindex)
            menu_Lastindex = menu_index

问题总结

1. TMF8821的驱动

官方提供了多种平台的驱动：驱动链接。但是要在RP2040上使用micropython来驱动TMF8821并没有提供。一开始是手撸驱动，写到加载镜像就卡壳了，但是也算熟悉了芯片的加载和使用流程，后面在github上找到了一个使用micropython驱动TMF8821的部分功能的代码：参考链接，所以就在此基础上进行了简单的修改和移植，在RP2040游戏机上使用。

2. 识别准确度低

问题：只使用当前这一组数据，比如获取3*3=9个数据就直接进行判断了

解决：保存了历史数据，上上次、上次和当前的数据。添加了更多判断条件（见上面：应用层面关键部分的is_horizontal_gesture函数）

3. 容易误触

现象：手掌从左划到右，先会触发一次左滑，然后紧接着触发右滑

解决：添加识别冷却时间，在触发一次后的一定时间内不会进行下次一次的判断（见上面：应用层面关键部分的detect_gesture函数）

4. 识别准确度不高

现在：有时候挥动手不是识别到动作

解决：尽量让设备和墙体保持水平且不要前后乱动（算法上应该还可以在优化优化）

活动总结

本次活动的时间非常的重组充足，从去年的11月中旬到今年的2月底。在这段时间里，对官方和网络的资料进行整理汇总，并且选择了难度适中的任务二-手势识别。

可以说驱动编写十分的坎坷，文档都是English的配合上AI和翻译，大致浏览了全部的文档，主要参考AN001015这个文档，一步一步的写到3.2章-Image Download，但是这镜像咋都烧不到，没进应用程序。加上回头看前面写的驱动，发现毫无复用可言，简直就是杂乱无章，这方面技能树还得在加强加强。
