板卡简介

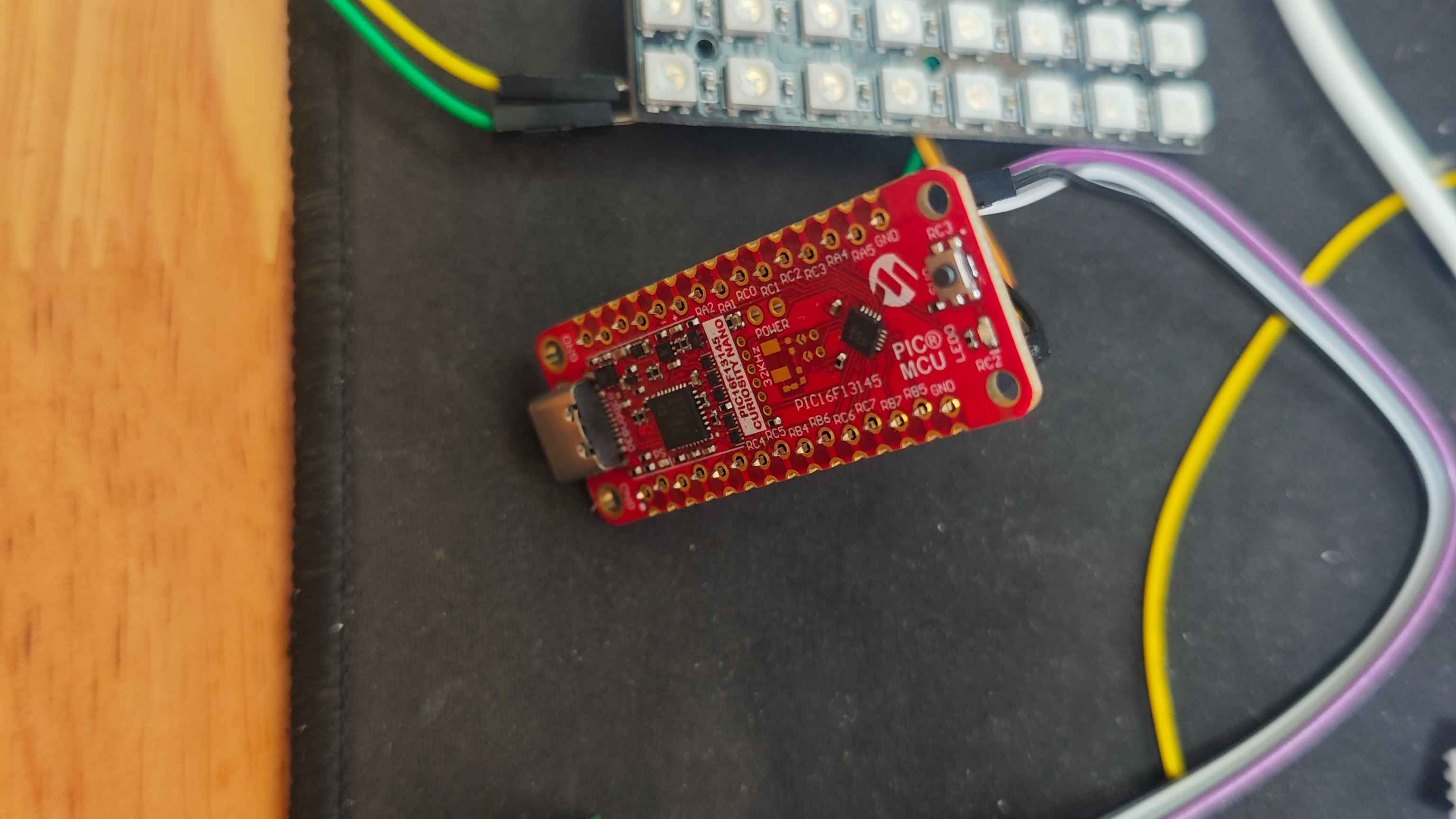

PIC16F13145 Curiosity Nano 评估套件(EV06M52A) 是用于评估 PIC16F13145 系列微控制器的硬件平台，搭载 PIC16F13145 微控制器 (MCU)，属于Curiosity Nano系列。 Curiosity Nano 系列评估板包括一个板载调试器，该套件可访问 PIC16F13145 上的可配置逻辑块 (CLB) 和其他内核独立外设，无需外部工具即可对 PIC16F13145 进行编程和调试。

MPLAB X 集成开发平台和 MPLAB 代码配置器 (MCC)，该套件可访问 PIC16F13145 上的可配置逻辑块 (CLB) 和其他内核独立外设。 MCC 是一款免费的图形编程工具，可根据具体应用配置各种外设和功能。

板卡特性：

• PIC16F13145 微控制器
• USB Type-C® 连接器
• 一个黄色用户 LED
• 一个机械用户开关
• 一个绿色电源和状态 LED
• 用于 32.768 kHz 晶体的基底面
• Microchip MPLAB® X IDE 中的板载调试器支持：
• • 板卡识别
  • 虚拟串行端口 (CDC)
  • 编程和调试
  • 一个调试 GPIO 通道 (DGI GPIO)
• USB 供电
• 可调目标电压：
• • 由板载调试器控制的 MIC5353 LDO 稳压器-
  • 1.8-5.1V 输出电压（受 USB 输入电压限制)
  • 500 mA 最大输出电流（受环境温度和输出电压限制）

微控制器：PIC16F13145

Microchip Technology PIC16F13145 CLB微控制器为具有一组专用外设、基于硬件的设计提供了高效的解决方案。 Microchip Technology PIC16F13145微控制器采用可配置逻辑块（CLB），其中包含32个独立逻辑单元，并带有可自定义的查找表（LUT），用于基于硬件的自定义逻辑。 如此可以实现独立于CPU的运行，从而缩短响应时间并降低功耗。此系列微控制器采用8、14和20引脚封装，提供高达14KB的程序闪存和高达1KB的RAM。其他外设包括一个高达100ksps带计算功能的10位模数转换器（ADCC）、一个8位数模转换器、两个响应时间为50ns的快速比较器，以及各种与SMBus兼容的定时和串行通信外设。

可配置逻辑块 (CLB) 模块

CLB 可独立于 CPU 运行，通过执行基于硬件的数字逻辑，确保快速一致的响应时间。 CLB 可容纳 32 个基本逻辑元件阵列，每个元件都能模拟 AND/OR/NAND/NOR 门、缓冲器/反相缓冲器、D 触发器、JK 触发器、多路复用器或四输入 LUT。 CLB 还支持动态配置，以实现即时更改和三态逻辑。 它特别适用于汽车和工业环境，同时具有足够的通用性，可满足广泛的应用需求。

特性：

• 工作电压范围：1.8 V~5.5 V
• 可调内部振荡器（高达32MHz）
• 可配置逻辑块，带32个基本逻辑单元（BLE）
• 4个可配置逻辑单元
• 带计算功能的10位ADC（ADCC），速率高达300ksps
• 8位数模转换器 (DAC)
• 2个快速比较器（响应时间为50ns）
• 2个10位PWM、2个捕获比较PWM（CCP）
• 1个8位定时器和1个16位定时器
• 1个EUSART和1个MSSP
• 窗口化看门狗定时器（WWDT）
• 外设引脚选择 (PPS)

板卡概览：

板卡框图：

板卡引脚图：

板卡相关资料：

• PIC16F13145 Curiosity Nano 用户指南
• PIC16F13145 Curiosity Nano 电路图
• PIC16F13145数据手册
• PIC16F13145 系列编程规范
• 学习更多：可配置逻辑块 (CLB) 模块
• CLB Synthesizer
• CLB Synthesizer 用户指南
• 可配置逻辑块 (CLB) 交通灯演示
• MPLAB® Discover 上的代码示例 - 开始使用代码示例
