项目描述

Funpack第三季第五期活动，选用板卡 BeagleBone Black，实现任务2 -- 在系统中建立一个网页，并且与LED联动，使用网线连接到设备上时，可以从网页中控制 LED 的开关与闪烁。

1. 项目介绍

该项目采用 BeagleBone Black 板卡，运行 Linux 系统，采用 Python 编程语言，基于 Flask 框架建立网页，网页中展示4个LED的状态和开关，点击按钮可以控制对应 LED 的开关或者闪烁频率。

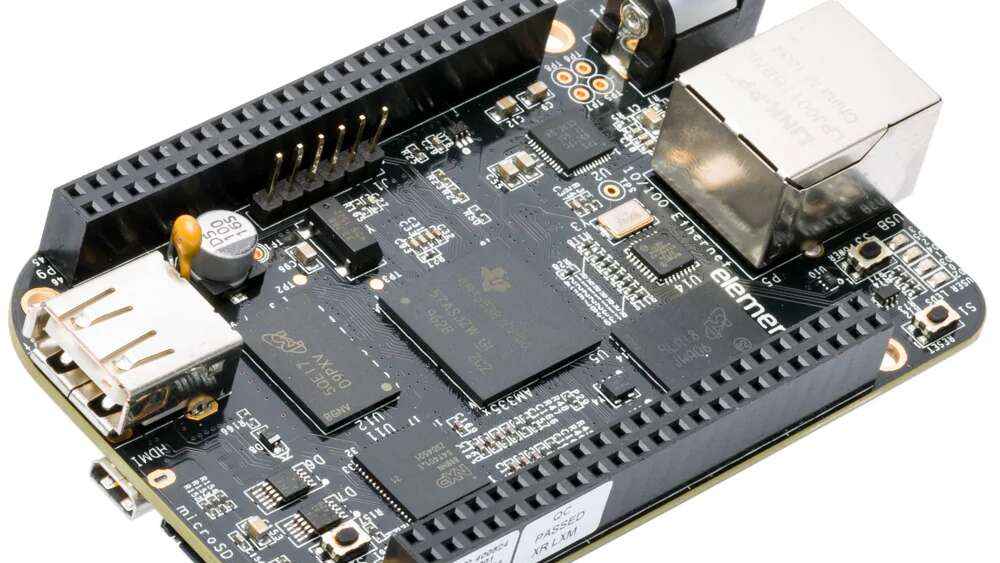

2. BeagleBone Black 板卡介绍

BeagleBone Black 是一款面向开发人员和业余爱好者的低成本、高扩展、社区支持的开发平台，板卡处理器选用的是 TI 公司 AM3358 芯片， 处理器集成了高达 1GHz 的 ARM Cortex™ A8 内核，具有强大的处理能力并提供了丰富的外设接口。BeagleBone® Black面向开源社区用户、开源硬件爱好者和任何对Arm Cortex-A8低成本处理器感兴趣的人而设计，配备精简，旨在为不需要搭建完整开发平台并想体验Arm处理器功能的用户提供入门的捷径。它配备了最低限度的外设，使用户能够体验处理器的强大功能，还提供了许多接口，用户还可以开发自己的电路板或添加自己的电路。

3. 设计思路

任务2拆分成以下3个要点：

1. 系统中建立网页；
2. 控制LED开关与闪烁；
3. 前两项结合，通过网页控制LED；

3.1 系统中建立网页

考虑到我对于网页编程知之甚少，再加上编程语言的限制，只能从C语言和Python语言中找寻可以实现网页编程的框架。

以下是一些C语言的HTTP框架：

1. BOA：Boa 是一个轻量级的 HTTP 服务器，非常适合嵌入式系统。它支持 CGI、SSL，并且资源占用非常小，适合资源受限的环境；
2. THTTPD：THTTPD 是 ACME 公司设计的一款精巧的 HTTP 服务器，支持 HTTP/1.1、CGI、SSL等，具有独特的流量控制功能，适合需要安全且功能丰富的 HTTP 服务器的场景；
3. Mini_httpd：Mini_httpd 是一个专门为嵌入式系统设计的轻量级 HTTP 服务器，支持静态文件服务，适合资源受限的环境；
4. Lighttpd：Lighttpd 虽然是一个轻量级的 Web 服务器，但通常需要较少的资源，适合在资源受限的嵌入式系统中运行；

以下是一些Python语言的HTTP框架：

1. Flask：Flask 是一个轻量级的 Web 框架，适合小型到中型的应用程序。它提供的基本工具和功能，是的开发Web应用变得简单；
2. Django：Django 是一个高级的 Web 框架，适合大型和复杂的应用程序；
3. FastAPI：FastAPI 是一个现代的、快速（高性能）的Web框架，基于 Starlette 和 Pydantic。它支持异步编程，并且自动生成 API 文档；
4. Tornado：Tornado 是一个异步Web框架和网络库，适合需要处理大量并发连接的应用程序；
5. Pyramid：Pyramid 是一个灵活的 Web 框架，适合各种规模的应用程序。它提供了最小的核心功能，并允许通过插件扩展；

思量之后最终选择了Python语言的Flask框架，一方面是Python程序方便编写和调试，另一方面 Flask 简单易于上手，教程多。

基于 Flask 的一个最简单的网页编程示例：

#!/usr/bin/python

# 导入库，必须的
from flask import Flask

# 实例化 Flask 对象
app = Flask(__name__)

# 注册一个处理函数，这个函数处理某个请求。Flask官方把这个函数叫做视图函数 view function
# 使用 app.route() 装饰器来为这个函数绑定对应的 URL
@app.route("/")
def hello():
    return "Welcome to Flask!"

if __name__ == "__main__":
    app.run(host="0.0.0.0", port=8080, debug=True)

浏览器输入网址 http://192.168.1.102:8080/ 打开网页如下所示：

Flask 入门

Flask 是典型的微框架，作为 Web 框架来说，它进保留了核心功能：请求响应处理和模版渲染。

视图函数

上文编写了一个简单的主页，主页的URL一般就是根地址，即 / 。当用户访问根地址的时候，我们需要返回一行欢迎文字。

在这个代码中我们从 flask 包导入 Flask 类，通过实例化这个类，创建一个程序对象 app。接着，

我们要注册一个处理函数，这个函数就是处理某个请求的处理函数，Flask 官方把它叫做视图函数 （view function），我们可以理解为 请求处理函数。所谓的注册，就是给这个函数带上一个装饰器帽子。我们使用 app.route() 装饰器来为这个函数绑定对应的URL，当用户在浏览器访问这个URL的时候，就会触发这个函数，获取返回值，并把返回值显示到浏览器窗口。

@app.route('/')
def hello():
	return "Welcome to Flask!"

这段代码注册了一个视图函数 hello() 它绑定的 URL 是 /，即用户在浏览器访问根地址时触发这个函数调用，返回 "Welcome to Flask!" 给用户。

【注】网页控制LED的原理与此类似，绑定一个视图函数到某个URL，当用户访问这个URL时，触发这个函数调用，执行开灯、关灯操作，并返回灯的实际状态给用户，刷新网页。

在前面，我们之所以把传入 app.route 装饰器的参数称为 URL 规则，是因为我们也可以在 URL 里定义变量部分。比如下面这个视图函数会处理所有类似 /user/<name> 的请求：

@app.route('/user/<name>')
def user_page(name):
	return f'User page: {escape(name)}'

不论你访问 http://localhost:8080/user/apple 还是 http://localhost:8080/user/banana 都会触发这个函数。

此外，一个视图函数也可以绑定多个URL，这通过附加多个装饰器实现，例如：

@app.route('/')
@app.route('/index')
@app.route('/home')
def hello():
	return 'Welcome to Flask'

这样无论访问 http://localhost:8080/ 、 http://localhost:8080/index 还是 http://localhost:8080/home 都可以看到相同的页面。

模版

一般来说 Web 程序的页面是动态的，因为要根据不同用户、不同的情况进行调整，例如双十一和双十二需要展示不同的信息，因此页面需要动态生成。

在 Flask 框架中把包含变量和运算逻辑的 HTML 或其他格式的文本叫做模版（存放位置是：在模块同级目录的 templates 文件夹），这行这些变量替换和逻辑计算的过程称为渲染。

模版基本语法

模版中的 Jinja2 的语法和 Python 大致相同，常用的定界符如下：

• {{ ... }} 用来标记变量；
• {% ... %} 用来标记语句，比如 if 语句和 for 语句等；
• {# ... #} 用来写注释；

渲染主页模版

使用 render_template() 函数可以把模版渲染出来。注意，必须传入模板文件名。还需要传入模版内部使用的变量通过关键字参数传入这个函数。

一个示例如下：

from flask import Flask, render_template # 注意必须导入 render_template

@app.route('/')
def index():
	# user 为形参，name 是实参。模板文件 index.html 中使用 user 变量，实际传入变量为 name
	return render_template('index.html', user=name)

关于 Flask 还有其他一些深入的、高级的用法，这里就不展开了。

3.2 控制LED开关与闪烁

我的思路是：用两种控制方法分别控制两组LED。

• 一组LED的开关通过GPIO控制，改变管脚电平实现LED的点亮与熄灭；
• 一组LED闪烁通过PWM方式调节周期和占空比；

方法一：GPIO 控制 LED

Linux 环境下可以通过 shell 命令操作 GPIO，也可以编程实现，都是通过读写 GPIO 系统文件实现的，这里以 shell 命令为例。

首先要明确两点：

• GPIO 必须先导出（export）然后才能读写（写1或者写0）；
• 通过GPIO编号来访问，不是板卡上标注的 header pin，而是 header pin 对应的内部 GPIO 编号即 gpio1 或者 gpio2 等等；

以下 shell 示例以 GPIO50 为例，配置 GPIO 为输出模式，写1 写0 来点亮LED。

导出 gpio

# 注意：文件 /sys/class/gpio/export 仅有写权限，不可读
echo "50"  >  /sys/class/gpio/export

设置 gpio 为输出方向

# out 表示输出；in 表示输入
echo "out"  >  /sys/class/gpio/gpio50/direction

设置输出电平

写1 、写0来点亮 LED

echo "1"  >  /sys/class/gpio/gpio50/value


echo "0"  >  /sys/class/gpio/gpio50/value

释放 gpio

使用结束，释放 gpio 控制权，即 unexport

echo "50"  >  /sys/class/gpio/unexport

方法二：PWM 控制 LED

这里 P9_14 为例，对应 PWM 1 的通道 A，对应的系统文件为 /dev/bone/pwm/pwm1/a。

管脚配置为 PWM 模式

在 BeagleBone Black 板卡上，一般管脚默认配置为 GPIO 模式，如果需要把某些管脚配置为 PWM 模式，需要使用命令 config-pin 进入配置。例如配置 P9_14 为 PWM 模式，输入以下即可：

config-pin  P9_14  pwm

查询 P_14 是哪种模式：

config-pin  -q  P9_14

配置 P_14 为 GPIO 模式：

config-pin  P9_14  gpio

使能 PWM

如下 shell 命令，参数为1表示使能 PWM，参数为0表示禁止 PWM

echo "1" > /dev/bone/pwm/1/a/enable

echo "0" > /dev/bone/pwm/1/a/enable

设置 PWM 周期

echo "100000000" >  /dev/bone/pwm/1/a/period

设置 PWM 占空比

echo "50000000" > /dev/bone/pwm/1/a/duty_cycle

使用 PWM 的注意事项

1. Linux 下 PWM 的周期和占空比是以纳秒为单位；
2. 修改PWM的周期和占空比注意数值范围，某些板卡支持极小的周期和占空比，某些板卡不支持，修改参数会报错，调整数值到合理的范围即可；
3. 占空比数值不能大于周期数值，所以代码中修改这两个数值时一定要注意先把占空比设置为0，设置为周期再设置占空比就不会报错；

3.3 通过网页控制LED

实现思路如下：

• 基于Flask的网页展示两组LED状态，一组是GPIO控制的，一组是PWM控制的；
• 网页中LED有对应的按钮可以控制其亮灭，即点击网页按钮，发送请求到网页服务器，网页服务器根据和参数执行代码控制对应的LED，例如LED亮灭或者修改PWM参数使LED闪烁；
• 网页执行完对应的代码，更新各个LED参数，并更新网页内容，组织网页内容重新发送给浏览器；

交互图如下：

4. 硬件介绍

板卡介绍

此次项目采用 BeagleBone Black 板卡 + 一块 NXP MAPS Dock 扩展板。

• BeagleBone Black 作为主控，给扩展板供电，并连接4个LED相关的管脚；
• NXP MAPS Dock 扩展板，此板卡没有主控，仅板载了一些常用外设，例如按键、LED、LCD显示屏、TouchPad、RS485、耳机、麦克风接口，这里仅用到4个LED；

在这个项目中可以把 NXP MAPS Dock 板卡看做一个已经连接器件的大号面包板。

4个LED

NXP MAPS Dock 板上的4个LED原理图如下，4个LED对应的管脚接低电平点亮、高电平熄灭。

4个LED对应 NXP MAPS Dock 板上的 CN 接口。

连接关系

两个板卡关于4个LED的连接关系如下表所示：

BBB 的 GPIO 和 PWM 说明

BBB 板卡上的绝大部分管脚默认配置为GPIO，如下图所示:

其中 P9.11, P9.13 和 P9.15 分别对应 GPIO_30, GPIO_31 和 GPIO_48。这个对应关系非常重要，在通过系统文件控制GPIO时，必须对应 GPIO 编号。

其中 P9.14 可配置为 PWM 输出管脚，对应的是 PWM1 通道A。这个对应关系非常重要，在通过系统文件控制 PWM 是，必须对应 PMW 编号和通道。

软件流程图及主要代码说明

此项目采用了基于 Flask 的 Web 框架，在主程序中注册了4个视图函数，当浏览器请求某个URL时触发对应的视图函数，视图函数执行操作（LED开关或闪烁）并更新网页内容传递给浏览器。

软件主流程

• 第一步：实例化 app = Flask(__name__) 这个是必须的，后续注册视图函数、启动 Web 服务器都需要用到 app 对象；
• 第二步：注册4个视图函数，如上图所示，/ 对应浏览器刷新返回主页，/toggle/<led_name> 对应 led1/2/3 按钮单击时切换LED的状态，如点亮状态切换为关闭状态，关闭状态切换为点亮状态，/pwm/led4_fast 对应修改 PWM 参数，让 led4 快速闪烁，而 /pwm_led4_slow 对应修改 PWM 参数，让 led4 慢速闪烁；
• 第三步：在 main() 函数中调用 GPIO 和 PWM 的初始化参数，即让 led1/2/3 熄灭，让 led4 慢速闪烁；
• 第四步：调用 app.run() 启动 Web 服务；

主要代码

入口函数

if __name__ == "__main__":
	# 初始化 led1/2/3，通过GPIO方式控制，全部熄灭
    gpio_led_init()
    # Flask 启动时，默认开启 PWM 并设置为慢速闪烁
    pwm_led_control(
        "set", duty_cycle=800 * 1000 * 1000, period=1000 * 1000 * 1000
    )  # 默认慢速闪烁
    app.run(host="0.0.0.0", port=8080, debug=False)

• 调用 gpio_led_init() 函数，初始化 led1/2/3，通过GPIO方式控制，全部熄灭；
• 调用 pwm_led_control() 函数，初始化 led4，通过PWM方式控制，设置为慢速闪烁；
• 调用 app.run() 函数，启动 Web 服务，端口号设置为 8080；

函数 gpio_led_init() 和 pwm_led_control() 详细的流程见下方。

/ 视图对应的视图函数

@app.route("/")
def index():
    global led4_mode
    led_states = {
        "led1": gpio_led_get_state(1),
        "led2": gpio_led_get_state(2),
        "led3": gpio_led_get_state(3),
        "led4": (
            LedStatus.ON
            if os.path.exists(f"{PWM_PATH}/enable")
            and open(f"{PWM_PATH}/enable").read().strip() == "1"
            else LedStatus.OFF
        ),
    }
    return render_template("index.html", led_states=led_states, led4_mode=led4_mode, LedStatus=LedStatus)

当浏览器第一次访问这个网络又或者浏览器强制刷新，都会向Web服务器发起这个请求，Flask 框架进而调用这个视图函数 index()。

• 获取全局变量 led4_mode 表示 led4 快闪还是慢闪；
• 调用函数获取 led1/2/3/4 开关状态，其中 led1/2/3 都是调用函数 gpio_led_get_state() 通过 GPIO 方式获取点亮、熄灭状态，注意 NXP MAPS Dock 板卡上的4颗 LED 需要低电平点亮；其中 led4 的状态获取是通过读取 PWM 系统文件，如果PWM使能了，则认为点亮了；
• 最后调用 render_template() 时传递 led1/2/3/4 的状态给模板，模版中的代码根据变量更新网页内容；

模版文件 index.html 说明见下文。

/toggle/<led_name> 对应的视图函数

@app.route("/toggle/<led_name>")
def gpio_led_toggle(led_name):
    logging.info(f"--------------------------led_name = {led_name}")
    # 提取 LED ID，确保在 1-3 之间
    led_id = int(led_name[-1])  # 假设传入的 led_name 是 led1/led2/led3
    if led_id in [1, 2, 3]:
        oldState = gpio_led_get_state(led_id)
        if oldState == LedStatus.ON:  # 执行熄灭动作
            led_states[led_name] = LedStatus.OFF
            gpio_led_control(led_id, LedStatus.OFF.value)
        else:  # 执行点亮动作
            led_states[led_name] = LedStatus.ON
            gpio_led_control(led_id, LedStatus.ON.value)
    return redirect(url_for("index"))  # 重定向回首页

此 URL 绑定的视图函数为 gpio_led_toggle(led_name)，其中参数来自 URL /toggle/<led_name> 的最后一部分。

此函数的主要逻辑如下：

• 取出 led_name 中的编号，即 1/2/3，赋值给 led_id；
• 调用 gpio_led_get_state() 获取对应的 LED 的状态，如果之前的状态是点亮状态，则更新 LED 状态变量为熄灭，并调用函数 gpio_led_control() 熄灭LED；如果之前的状态是熄灭，则更新 LED 状态变量为点亮，并调用函数 gpio_led_control() 点亮 LED;
• 最后调用 redirect(url_for("index")) 重定向到首页，即调用上面的 / 对应的视图函数，返回主页给浏览器；

/pwm_led4_fast 对应的视图函数

# 控制 LED4 快速闪烁
@app.route("/pwm_led4_fast")
def pwm_led4_fast():
    global led4_mode
    logging.info(f"old led4 mode = {led4_mode}")
    pwm_led_control(
        "set", duty_cycle=50 * 1000 * 1000, period=100 * 1000 * 1000
    )  # 50ms 周期，50% 占空比
    led4_mode = "fast"  # 更新全局变量为快速模式
    return redirect(url_for("index"))

此 URL 绑定的视图函数为 pwm_led4_fast()，没有参数。当点击网页中 LED4 Fast 按钮触发此URL请求继而调用此函数。

函数逻辑如下：

• 调用 pwm_led_control() 函数修改 led4 对应的 PWM 参数，调整 duty_cycle 和 period，实现 led4 快速闪烁；
• 设置全局变量 led4_mode = "fast" ；
• 最后调用 redirect(url_for("index")) 重定向到首页，即调用上面的 / 对应的视图函数，返回主页给浏览器；

其中的 pwm_led_control() 见下面的讲解。

/pwm_led4_slow 对应的视图函数

# 控制 LED4 慢速闪烁
@app.route("/pwm_led4_slow")
def pwm_led4_slow():
    global led4_mode
    logging.info(f"old led4 mode = {led4_mode}")
    pwm_led_control(
        "set", duty_cycle=800 * 1000 * 1000, period=1000 * 1000 * 1000
    )  # 1000ms 周期，80% 占空比
    led4_mode = "slow"  # 更新全局变量为慢速模式
    return redirect(url_for("index"))

此 URL 绑定的视图函数为 pwm_led4_slow()，没有参数。当点击网页中的 Slow 按钮触发此URL请求继而调用此函数。

函数逻辑如下：

• 调用 pwm_led_control() 函数修改 led4 对应的 PWM 参数，调整 duty_cycle 和 period，实现 led4 慢速闪烁；
• 这是全局变量 led4_mode = "slow"；
• 最后调用 redirect(url_for("index")) 重定向到首页，即调用上面的 / 对应的视图函数，返回主页给浏览器；

gpio_led_init() 函数

def gpio_led_init():
    """
    初始化 LED 相关的3个GPIO管脚，最后关闭所有 LED
    # 导出管脚
    # 设置管脚方向为输出
    # 管脚写1表示熄灭 LED
    """
    for i in [1, 2, 3]:  # 遍历 1/2/3
        logging.info(f"i = {i}")
        gpio_led_export(i)
        gpio_led_set_dir_out(i)
        gpio_led_control(i, LedStatus.OFF.value)

此函数对 led1/2/3 分别进行初始化，分别调用以下函数：

• gpio_led_export() 即导出 GPIO 管脚，对应的 shell 命令为 echo X > /sys/class/gpio/export；
• gpio_led_set_dir_out() 即设置 GPIO 为输出方向，对应的 shell 命令为 echo "out" > /sys/class/gpio/gpioX/direction；
• gpio_led_control() 即设置 GPIO 管脚电平，例如输出低电平对应的 shell 命令为 echo "0" > /sys/class/gpio/gpioX/value

pwm_led_control() 函数

def pwm_led_control(action, duty_cycle=None, period=None):
    """
    控制 PWM 的开关或设置 PWM 的占空比和周期
    :param action: 'on' 打开 PWM, 'off' 关闭 PWM, 'set' 设置 PWM 参数
    :param duty_cycle: PWM 占空比 (单位：纳秒)
    :param period: PWM 周期 (单位：纳秒)
    """
    try:
        logging.info(f"PWM Control Action: {action}, Period: {period}, Duty Cycle: {duty_cycle}")

        if action == "on":
            with open(f"{PWM_PATH}/enable", "w") as f:
                f.write("1")
        elif action == "off":
            with open(f"{PWM_PATH}/enable", "w") as f:
                f.write("0")
        elif action == "set":
            # 这一段逻辑非常关键，在修改 PWM 参数前先关闭，修改参数之后再使能 PWM
            with open(f"{PWM_PATH}/enable", "w") as f:
                f.write("0")

            if (duty_cycle is not None) and (period is not None):
                with open(f"{PWM_PATH}/duty_cycle", "w") as f:
                    f.write(str(0))  # 先把 duty_cycle 写成 0

            if period is not None:
                with open(f"{PWM_PATH}/period", "w") as f:
                    logging.info(f"Setting {f.name} = {period}")
                    f.write(str(period))

            if duty_cycle is not None:
                with open(f"{PWM_PATH}/duty_cycle", "w") as f:
                    logging.info(f"Setting {f.name} = {duty_cycle}")
                    f.write(str(duty_cycle))

            with open(f"{PWM_PATH}/enable", "w") as f:
                f.write("1")

    except IOError as e:
        logging.error(f"Error controlling PWM: {e}")

此函数设置 PWM 周期和占空比，实现 LED 的快闪和慢闪。

• 入口参数 action 取值 on 表示使能PWM，取值 off 表示禁止 PWM，取值 set 表示设置 PWM 的周期和占空比参数。

注意

• PWM的周期和占空比是以纳秒为单位，且不同的芯片支持的周期和占空比数值范围不一样，如果设置的参数超过了允许的范围则设置参数失败并产生报错信息；
• 修改占空比和周期，注意设置参数的顺序。如果占空比比周期大也会报错，所以上面的代码先把占空比设置为0，然后修改周期和占空比，这样更安全；

模版文件 index.html

上文提过，把包含变量和运算逻辑的 HTML 或者其他格式的文本叫做模版，Flask 框架把模版放在主程序同级目录的 templates 文件夹中，这里的模版文件名子为 index.html。网页的文字内容都在这个模版文件里，其中还包含一些变量。网页如果只包含文字会非常丑陋，因此我还添加了 CSS 定义。

• 网页标题放在 <head> 部分；
• 网页引用的样式文件也在 head 部分进行声明，这里引用的样式文件路径为 static/style.css；
• 网页正文在 <body> 部分，led1/2/3 用按钮表示，如果LED点亮了则引用 led-button.on 样式，如果LED熄灭了，则引用 led-button.off 样式；led4 单独在一块区域显示，添加两个按钮 pwm_led4_fast 和 pwm_led4_slow，分别引用不同的样式；
• 网页 footer 部分显示作者与版权；

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>Funpack3_5 - BBB - LED WebControl</title>
    <link rel="stylesheet" href="{{ url_for('static', filename='style.css') }}">
	<link rel="icon" href="{{ url_for('static', filename='favicon.ico') }}">
</head>
<body>
    <div class="container">
        <h1>Funpack3_5 - BBB - LED Control Panel</h1>
        <div class="button-container">
            <form action="{{ url_for('gpio_led_toggle', led_name='led1') }}" method="get">
                <button type="submit" class="led-button {% if led_states['led1'] == LedStatus.ON %}on{% else %}off{% endif %}">
                    LED1
                </button>
            </form>
            <form action="{{ url_for('gpio_led_toggle', led_name='led2') }}" method="get">
                <button type="submit" class="led-button {% if led_states['led2'] == LedStatus.ON %}on{% else %}off{% endif %}">
                    LED2
                </button>
            </form>
            <form action="{{ url_for('gpio_led_toggle', led_name='led3') }}" method="get">
                <button type="submit" class="led-button {% if led_states['led3'] == LedStatus.ON %}on{% else %}off{% endif %}">
                    LED3
                </button>
            </form>
        </div>

        <!-- LED4 控制区域 -->
        <div class="led4-container">
            <span id="lbl_led4">LED4 PWM</span>
            <form action="{{ url_for('pwm_led4_fast') }}" method="get">
                <button type="submit" id="pwm_led4_fast" class="led-button {% if led4_mode == 'fast' %}led4-on{% else %}off{% endif %}">Fast</button>
            </form>
            <form action="{{ url_for('pwm_led4_slow') }}" method="get">
                <button type="submit" id="pwm_led4_slow" class="led-button {% if led4_mode == 'slow' %}led4-on{% else %}off{% endif %}">Slow</button>
            </form>
        </div>
    </div>

    <!-- 添加版权信息 -->
    <footer>
        <p>Author: Batman9527 | Copyright © MIT 20241015</p>
    </footer>
</body>
</html>

样式文件 style.css

在 Flask 中 style.css 是一个用于存放 CSS 样式定义的外部文件。CSS 是一种用于描述 HTML 或者 XML 文档样式的语言。通过在 Flask 应用中使用 style.css 文件，可以将样式与内容分离，使得网页设计更加模块化和易于维护。

/* 公共按钮样式 */
.led-button {
    padding: 15px 30px;
    border-radius: 8px;
    border: none;
    cursor: pointer;
    font-size: 16px;
    margin: 5px;
    height: 60px; /* 保证按钮高度一致 */
    transition: background-color 0.3s, transform 0.2s;
}

.led-button:hover {
    background-color: #f5f5f5;
}

.led-button:active {
    transform: scale(0.98); /* 点击时按钮稍微缩小 */
}

.on {
    background-color: red;
}

.off {
    background-color: gray;
}

.led4-on {
    background-color: yellow; /* LED4 快速和慢速闪烁的按钮颜色 */
}

/* Container 样式，居中标题 */
.container {
    text-align: center;  /* 标题居中对齐 */
    margin-top: 20px;
}

/* 按钮容器样式 */
.button-container {
    display: flex;
    gap: 10px;
    justify-content: center;
}

/* LED4 控制区域，保证和上面的 LED1/2/3 一致，并使 lbl_led4 和按钮水平对齐 */
.led4-container {
    display: flex;
    justify-content: center;
    align-items: center; /* 确保 lbl_led4 和按钮在垂直方向上对齐 */
    gap: 10px;  /* 保证 UI 元素之间的间距一致 */
    margin-top: 20px;
    height: 60px;
}

/* 确保 LED4 控件的按钮高度与 LED1/2/3 一致 */
#pwm_led4_fast, #pwm_led4_slow {
    height: 60px;
}

/* 确保 lbl_led4 标签的高度与按钮保持一致 */
#lbl_led4 {
    font-size: 20px;
    font-weight: bold;
    height: 60px; /* 与按钮高度一致 */
    display: flex;
    align-items: center; /* 垂直居中对齐文本 */
}

/* 页脚样式，居中对齐 */
footer {
    text-align: center;
    margin-top: 20px;
    padding: 10px;
}

功能展示及说明

1. shell 命令行启动Web服务

BBB 板卡通过USB供电，电脑就可以通过 192.168.7.2:8080 访问这个网页；如果 BBB 还插入了网线，例如它的IP地址为 192.168.1.102，就可以通过 192.168.1.102:8080 访问这个网页。

2. 浏览器界面

浏览器第一次打开这个网址，界面如下，只有 led4 的慢闪按钮是黄色的，且板卡上只有黄色的 led4 在闪烁，其他3个 LED 都是熄灭状态。

任意点击 led1/2/3 按钮就可以切换它的状态，点亮是按钮是红色，熄灭是按钮是灰色，鼠标悬浮在按钮上按钮变白色。

点击 led4 的 Fast 或者 Slow 可以切换 led4 闪烁频率。

3. 视频演示

参见网址：

电子森林 Funpack第三季第五期活动，BeagleBone Black 网页点灯

心得体会

此次活动收获颇丰：

• 学习了BeagleBone Black板卡的使用，Linux 系统的命令行操作；
• 体会到了 Linux 中 一切皆文件 的思想，操作 GPIO 和 PWM 都是通过读写文件的方式进行；
• 学习了Flask框架，了解其中视图函数、模版、样式的概念，并写一个简单的网页；

这个项目还是有改进空间的，例如单击按钮后服务器只返回对应LED状态的更改而不需要刷新整个页面，这样可以节省传输文件的大小，减少出错的可能。
