内容介绍

Funpack第三季第五期板卡一

本期Funpack给我们提供的板卡为BeagleBone® Black，是一块Linux板，我在本期完成的任务为：在系统中建立一个网页，并且与LED联动，使用网线连接到设备上时，可以从网页中控制LED的开关与闪烁。

刷写系统

我选择的是Arch Linux Arm系统，相应的刷写教程在其官网有提供，BeagleBone Black | Arch Linux ARM。需要注意的是由于Arch是滚动发行的策略，在根据教程刷写完毕后需要使用root用户进行pacman -Syu更新，否则可能会导致某些依赖问题，当然，推荐大陆用户进行换源。由于板卡性能原因，此操作可能需要等待一些时间。

[alarm@alarm ~]$ neofetch
                   -`                    alarm@alarm
                  .o+`                   -----------
                 `ooo/                   OS: Arch Linux ARM armv7l
                `+oooo:                  Host: TI AM335x BeagleBone Black
               `+oooooo:                 Kernel: 6.2.10-1-ARCH
               -+oooooo+:                Uptime: 28 mins
             `/:-:++oooo+:               Packages: 173 (pacman)
            `/++++/+++++++:              Shell: bash 5.2.37
           `/++++++++++++++:             Terminal: /dev/pts/0
          `/+++ooooooooooooo/`           CPU: Generic AM33XX (Flattened Device Tree) (1) @ 1.000GHz
         ./ooosssso++osssssso+`          Memory: 53MiB / 485MiB
        .oossssso-````/ossssss+`
       -osssssso.      :ssssssso.
      :osssssss/        osssso+++.
     /ossssssss/        +ssssooo/-
   `/ossssso+/:-        -:/+osssso+-
  `+sso+:-`                 `.-/+oso:
 `++:.                           `-/+/
 .`                                 `/

接下来是安装我所需的工具，python与nginx，使用pyenv安装python 3.10.15。由于pyenv是编译安装，需要安装gcc，并可能需要打开较大的swap空间，并等待一些时间。

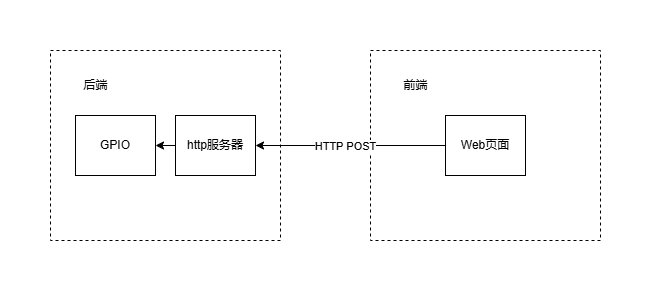

整体流程

我准备采用前后端分离的方案，前端调用后端提供的api，后端控制gpio

尝试点亮LED

对于板载的4个LED，已经被挂载在设备树中，以文件io的方式读写/sys/class/leds/beaglebone:green:usrX即可控制LED。由于一些权限问题，需要使用sudo或是root用户。

[root@alarm beaglebone:green:usr0]# pwd
/sys/class/leds/beaglebone:green:usr0
[root@alarm beaglebone:green:usr0]# echo 1 > brightness
[root@alarm beaglebone:green:usr0]# echo 0 > brightness

或是

[alarm@alarm beaglebone:green:usr0]$ sudo sh -c "echo 1 > brightness"
[alarm@alarm beaglebone:green:usr0]$ sudo sh -c "echo 0 > brightness"

使用Python实现并提供接口，实现后端

首先对于非sudo或root用户执行，需要对其进行提权

# 提权函数，如果当前用户不是 root，则重新以 sudo 权限运行当前脚本
def elevate_privileges():
    if os.geteuid() != 0:  # 检查当前是否为 root 用户
        print("Elevating privileges...")
        # 通过 sudo 重新运行当前脚本
        subprocess.call(['sudo', sys.executable] + sys.argv)
        sys.exit()  # 提权后退出当前进程，新的进程会以 sudo 权限运行

然后是LED的控制函数

# 控制LED亮灭的函数
def set_led_brightness(led, brightness):
    led_path = f"/sys/class/leds/beaglebone:green:usr{led}/brightness"
    try:
        with open(led_path, "w") as f:
            f.write(str(brightness))
    except PermissionError:
        print(f"Permission denied to write to {led_path}. Exiting...")
        sys.exit(1)

接着就是提供http.post接口进行控制，这边我使用Flask在5000端口上提供/api/ledX的接口

app = Flask(__name__)
CORS(app)
# API 端点，控制指定的 LED
@app.route('/api/led<int:led_id>', methods=['POST'])
def control_led(led_id):
    if led_id not in range(4):  # 假设有4个LED，编号为0到3
        return jsonify({"error": "Invalid LED ID"}), 400

    data = request.json
    if 'state' not in data:
        return jsonify({"error": "Missing state field"}), 400

    state = data['state']
    if state not in [0, 1]:  # 只接受0或1
        return jsonify({"error": "Invalid state value, must be 0 or 1"}), 400

    set_led_brightness(led_id, state)
    return jsonify({"message": f"LED {led_id} set to {'on' if state == 1 else 'off'}"}), 200

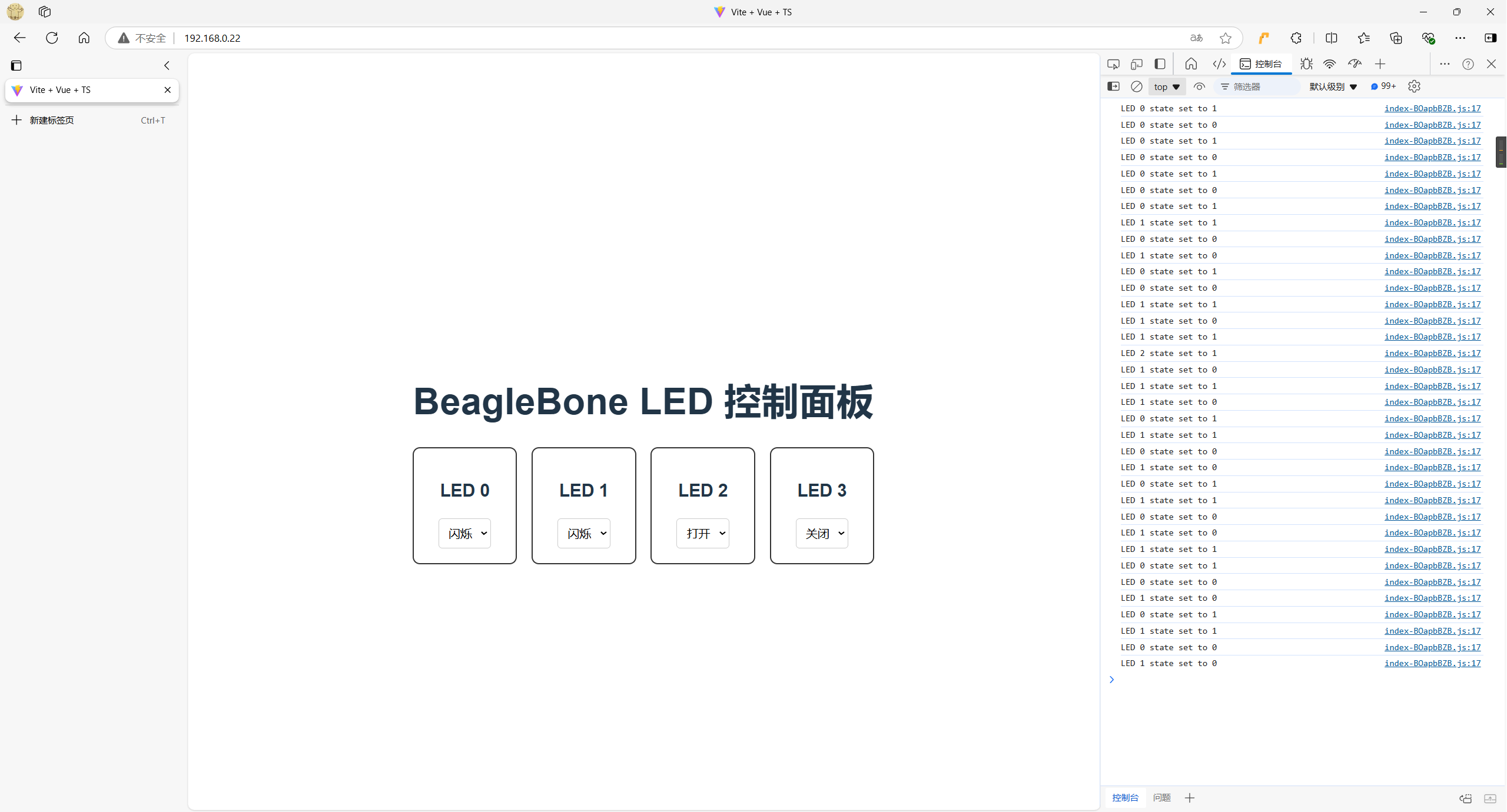

实现前端

前端就简简单单使用Vite+Vue实现一下，提供4个选项用于控制LED，同时实现一下闪烁逻辑，使用对应API下发。

<template>
  <div id="app">
    <h1>BeagleBone LED 控制面板</h1>
    <div class="led-container">
      <div class="led-control" v-for="led in leds" :key="led.id">
        <h2>LED {{ led.id }}</h2>
        <select v-model="led.mode" @change="setLedMode(led.id)">
          <option value="off">关闭</option>
          <option value="on">打开</option>
          <option value="blink">闪烁</option>
        </select>
      </div>
    </div>
  </div>
</template>

<script lang="ts">
import { defineComponent, reactive } from 'vue';

interface Led {
  id: number;
  state: boolean;
  mode: 'off' | 'on' | 'blink';
}

export default defineComponent({
  setup() {
    const leds = reactive<Led[]>([
      { id: 0, state: false, mode: 'off' },
      { id: 1, state: false, mode: 'off' },
      { id: 2, state: false, mode: 'off' },
      { id: 3, state: false, mode: 'off' },
    ]);

    const setLedMode = async (ledId: number) => {
      const led = leds.find((l: { id: number; }) => l.id === ledId);
      if (!led) return;

      if (led.mode === 'on') {
        led.state = true;
        await sendLedState(led.id, 1);
      } else if (led.mode === 'off') {
        led.state = false;
        await sendLedState(led.id, 0);
      } else if (led.mode === 'blink') {
        blinkLed(led.id);
      }
    };

    const sendLedState = async (ledId: number, state: number) => {
      try {
        let url = "";
        if (window.location.hostname === "localhost") {
          console.log("debuging");
          url = "http://192.168.0.22:5000"
        } else {
          url = `http://${window.location.hostname}:5000`
        }
        const response = await fetch(`${url}/api/led${ledId}`, {
          method: 'POST',
          headers: {
            'Content-Type': 'application/json',
          },
          body: JSON.stringify({ state }),
        });

        if (!response.ok) {
          throw new Error(`Failed to toggle LED ${ledId}`);
        }
        console.log(`LED ${ledId} state set to ${state}`);
      } catch (error) {
        console.error(`Failed to toggle LED ${ledId}`, error);
        alert(`切换 LED ${ledId} 失败`);
      }
    };

    const blinkLed = (ledId: number) => {
      const led = leds.find((l: { id: number; }) => l.id === ledId);
      if (!led) return;

      led.state = !led.state;
      sendLedState(led.id, led.state ? 1 : 0);

      setTimeout(() => {
        if (led.mode === 'blink') {
          blinkLed(ledId);
        }
      }, 1000);
    };

    return {
      leds,
      setLedMode,
    };
  },
});
</script>

<style>
#app {
  font-family: Avenir, Helvetica, Arial, sans-serif;
  text-align: center;
  margin-top: 40px;
}

.led-container {
  display: flex;
  justify-content: center;
  gap: 20px;
}

.led-control {
  border: 2px solid #333;
  border-radius: 10px;
  padding: 20px;
  width: 100px;
}

select {
  padding: 10px;
  font-size: 16px;
  cursor: pointer;
  border: 1px solid #ccc;
  border-radius: 5px;
}
</style>

在本机使用pnpm i安装依赖，pnpm run dev调试，pnpm build打包，打包后把dist中的内容放入bbb的/var/www，然后修改/etc/nginx/nginx.conf，指向我们的文件，使用sudo systemctl start nginx即可启动。

server {
        listen       80;
        server_name  192.168.0.22;

        #charset koi8-r;

        #access_log  logs/host.access.log  main;

        #location / {
        #root   /home/alarm/front;
        #    index  index.html index.htm;
        #}

        root /var/www;
        index index.html;

        location / {
            try_files $uri $uri/ /index.html;
        }

        #error_page  404              /404.html;

        # redirect server error pages to the static page /50x.html
        #
        error_page   500 502 503 504  /50x.html;
        location = /50x.html {
            root   /usr/share/nginx/html;
        }
    }

然后就能访问bbb的网页控制LED了

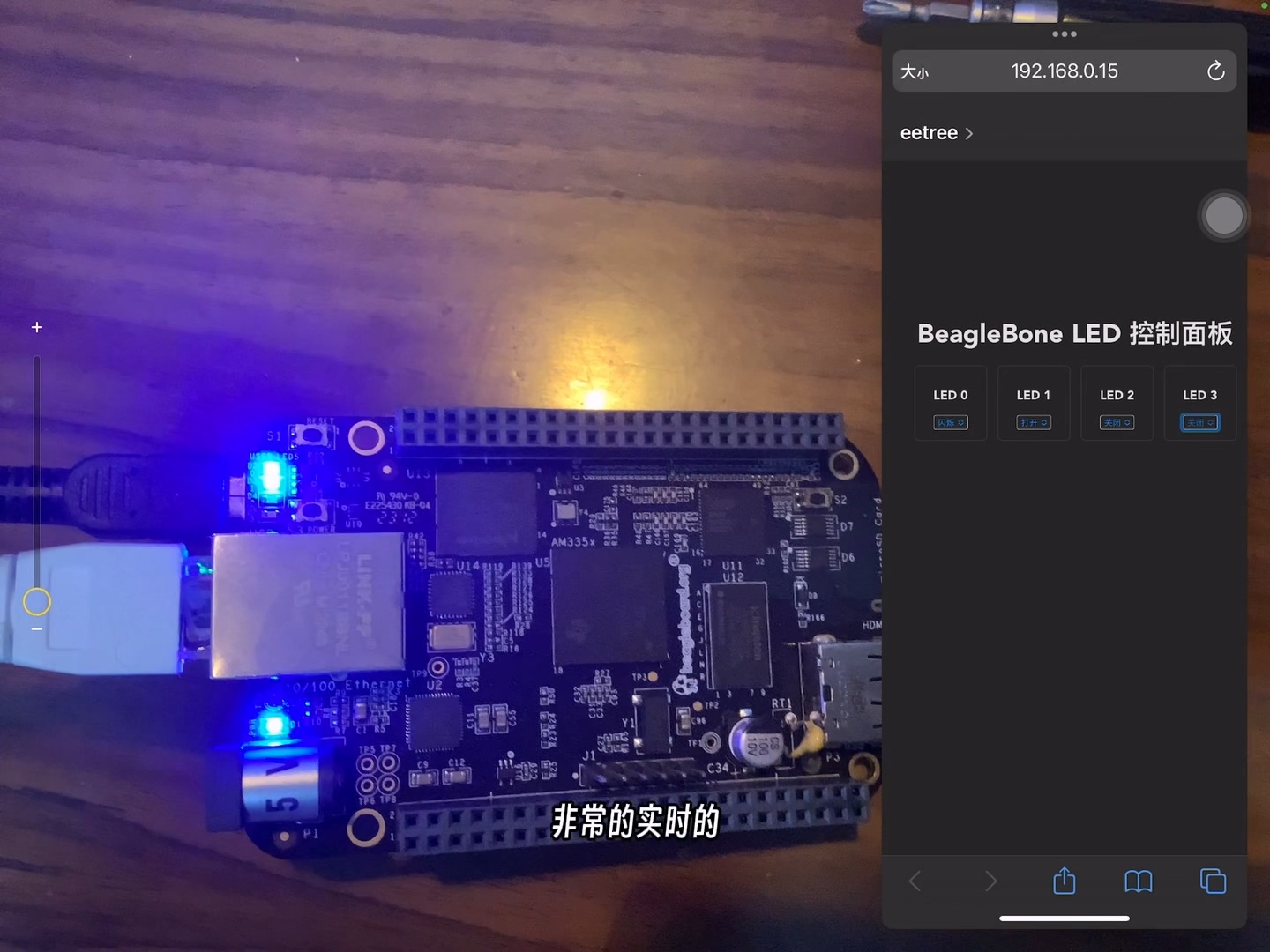

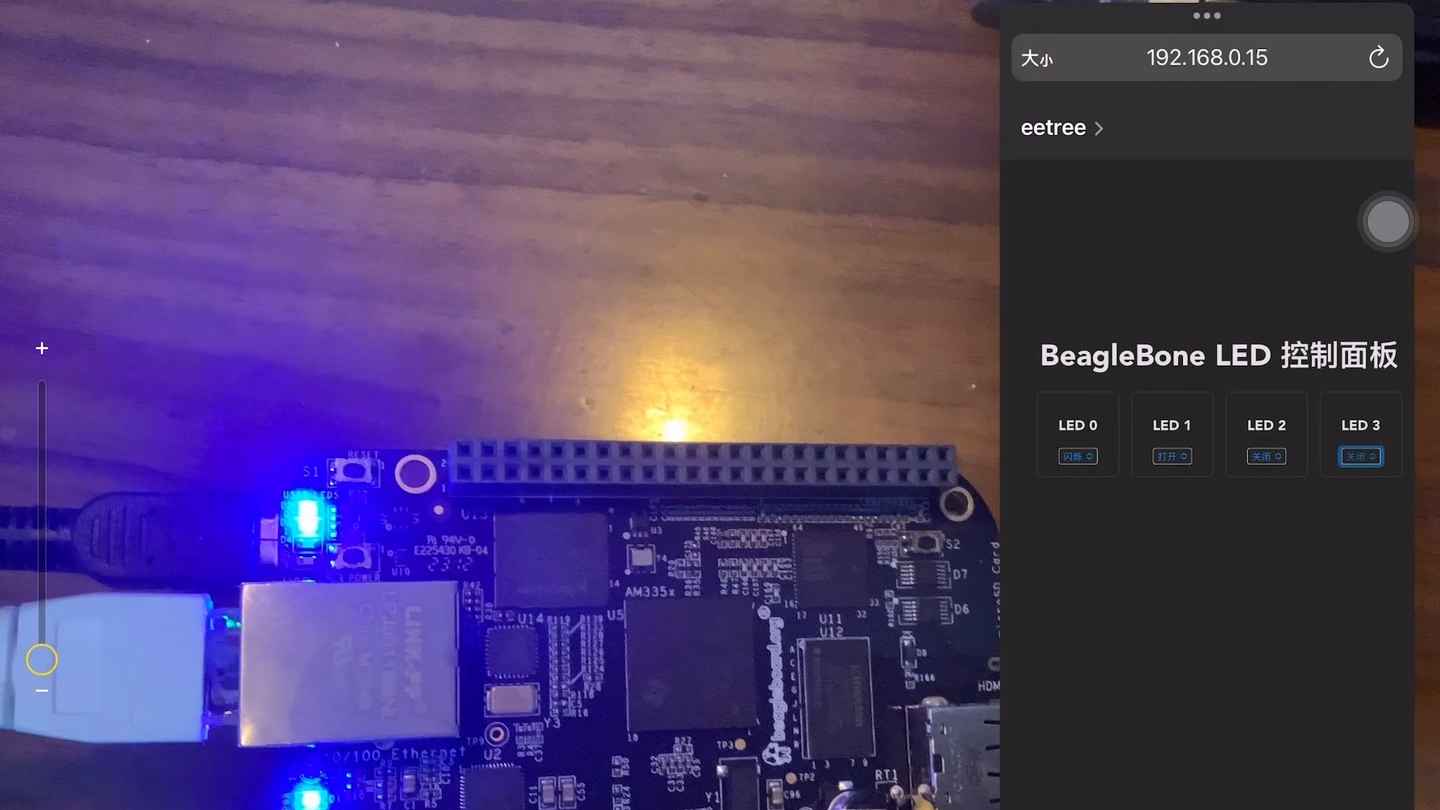

功能展示

心得

在Linux上写前后端，有成熟的方案，真爽
