项目和创意方向介绍
搞一个低成本，能够爽玩小游戏的迷你游戏机，一定要小为主，本次项目我参考了Arduboy的开放平台。这款设备应具备便携性、高互动性，并能作为学习编程的工具。项目的目标是创建一个小巧但功能强大的游戏设备，适合新手开发者使用和学习。
项目设计思路及实现方法
设计的核心思想是将硬件和软件结合，以最低的门槛提供一个可编程的游戏平台。选择Arduino作为开发主控是因为其广泛的社区支持和易于使用的开发工具。游戏机的尺寸被设定为不超过信用卡大小，以确保便携性。
实现方法包括：
- 选择合适的微控制器，如ATmega32u4，这是因为其内置USB支持，简化了与PC的连接。
- 使用OLED显示屏提供视觉输出，选择分辨率为128x64的屏幕以平衡清晰度和功耗。
- 执行简单的控制方案使用上下左右四个方向按钮和两个动作按钮。
- 集成锂电池作为电源，以便于移动使用。
项目方案框图和原理图介绍
上面的图就是整体的方案框图，里面实现了一个游戏机最基本的功能，包括声音输出，图像显示，按键输入，这三个元素就能构成一个简易游戏机的输入输出功能。

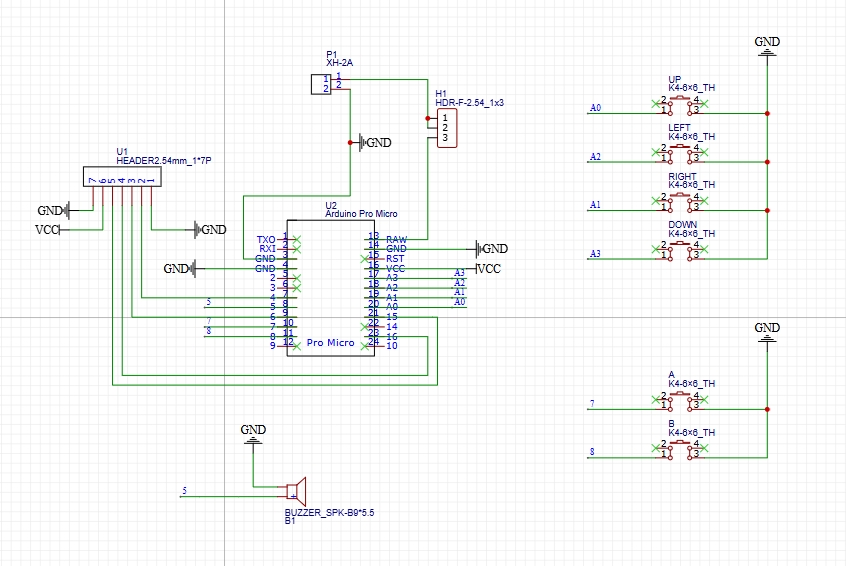

原理图设计非常简单，由于使用了核心板，整体就是简单的连接。
选择的屏幕为白色的oled12864，虽然比较小，但是看起来还是很清晰的，很适合在这个小项目上进行使用，简单好用。
板载了6颗按键，分别是上键、下键、左键、右键、A键、B键，全部都是为游戏机的功能进行服务的，实现了上下左右的操作与AB的功能按键。
直连了一个蜂鸣器，该蜂鸣器选择了无源蜂鸣器，可通过输出pwm控制发出声音的大小与频率，从而实现简单的声音播放效果，注意千万不能选择有源蜂鸣器，有源蜂鸣器不支持声音变化，只能在通电后滴滴响。
H1是开关功能，这里选择了一个3脚开关，可以对输入电源进行简单的控制。
P1为电池插座，支持接入带控制板的电池，由于核心板支持宽电压输入，因此不需要稳压器件也可以直接运行。
控制部分选择的芯片是ATMEGA32U4，这是一颗由Microchip 公司设计研发的低功耗基于 8 位 AVR® RISC 的微控制器，具有 32 KB 自编程闪存程序存储器、2.5 KB SRAM、1 KB EEPROM、USB 2.0 全速/低速器件、12 通道 10 位 A/D 转换器和用于片上调试的 JTAG 接口。该器件在 16 MHz 时可实现高达 16 MIPS 的吞吐量。2.7-5.5 V 工作电压。通过在单个 clock cycle中执行强大的指令，该器件实现了接近每 MHz 1 MIPS 的吞吐量，从而使您能够优化功耗与处理速度。
设计中用到的指定厂商元器件及介绍
TE Connectivity AMP Connectors：CONN HEADER VERT 2POS 2MM
- 针座连接器 通孔 2 位置 0.079"（2.00mm）
- 类别：连接器，互连器件，矩形连接器
- 针座，公插针
- 制造商：TE Connectivity AMP Connectors
- 系列：High Performance Interconnect (HPI)
- 间距 - 配接：0.079"（2.00mm）
- 针位数：2
- 排数：1
- 安装类型：通孔
- 端接：压接，焊接
- 接触长度 - 配接：0.132"（3.35mm）
- 接触长度 - 柱：0.134"（3.40mm）
- 总体接触长度：0.335"（8.51mm）
- 绝缘高度：0.238"（6.05mm）
- 触头形状：方形
- 触头表面处理 - 配接：锡
- 触头表面处理厚度 - 配接：80.0µin（2.03µm）
- 触头表面处理 - 柱：锡
- 触头材料：黄铜
- 绝缘材料:聚酰胺（PA66），尼龙 6/6
- 工作温度：-25°C ~ 85°C
- 材料可燃性等级：UL94 V-0
- 额定电流（安培）：3A
- 额定电压：250V
该器件适合用作锂电池接头。
KK 100 HEADER ASSY FLAT VERTICAL BREAKAWAY
- 连接器，互连器件、矩形连接器
- 针座，公插针
- 制造商：Molex
- 系列：KK254, 42375
- 包装：散装
- 连接器类型：针座，分离式
- 触头类型：公形引脚
- 间距 - 配接：0.100"（2.54mm）
- 针位数：2
- 排数：1
- 安装类型：通孔、端接、焊接
- 接触长度 - 配接：0.488"（12.40mm）
- 接触长度 - 柱：0.122"（3.10mm）
- 总体接触长度：0.700"（17.78mm）
- 绝缘高度：0.090"（2.29mm）
- 触头形状：方形
- 触头表面处理 - 配接：锡
- 触头表面处理厚度 - 配接：100.0µin（2.54µm）
- 触头表面处理 - 柱：锡
- 绝缘材料：聚酰胺（PA），尼龙，玻璃纤维增强型
- 材料可燃性等级：UL94 V-0
- 绝缘颜色：黑色
- 额定电流（安培）
- 触头表面处理厚度 - 柱：100.0µin（2.54µm）
该器件作为OLED屏与主板的连接件

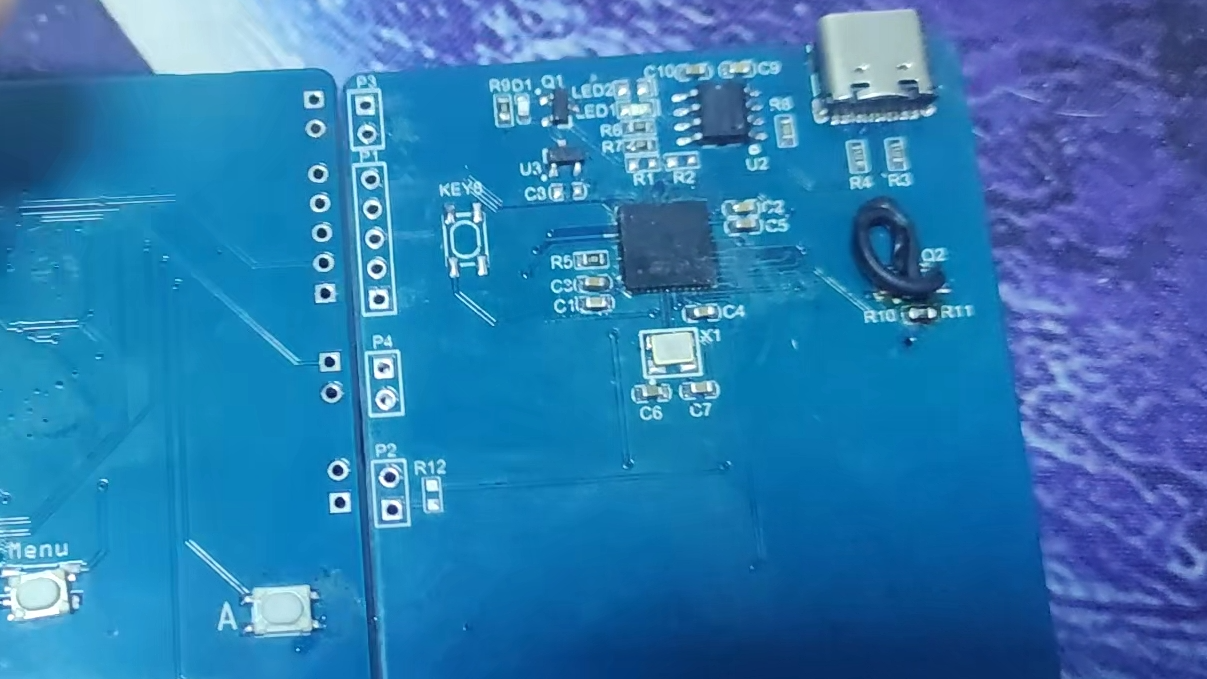

PCB设计介绍及遇到的问题和解决方法
没碰见啥问题，比较顺利
关键代码及说明
该项目并没使用代码，主要使用了Arduino的一个boot引导固件。
功能展示图及说明

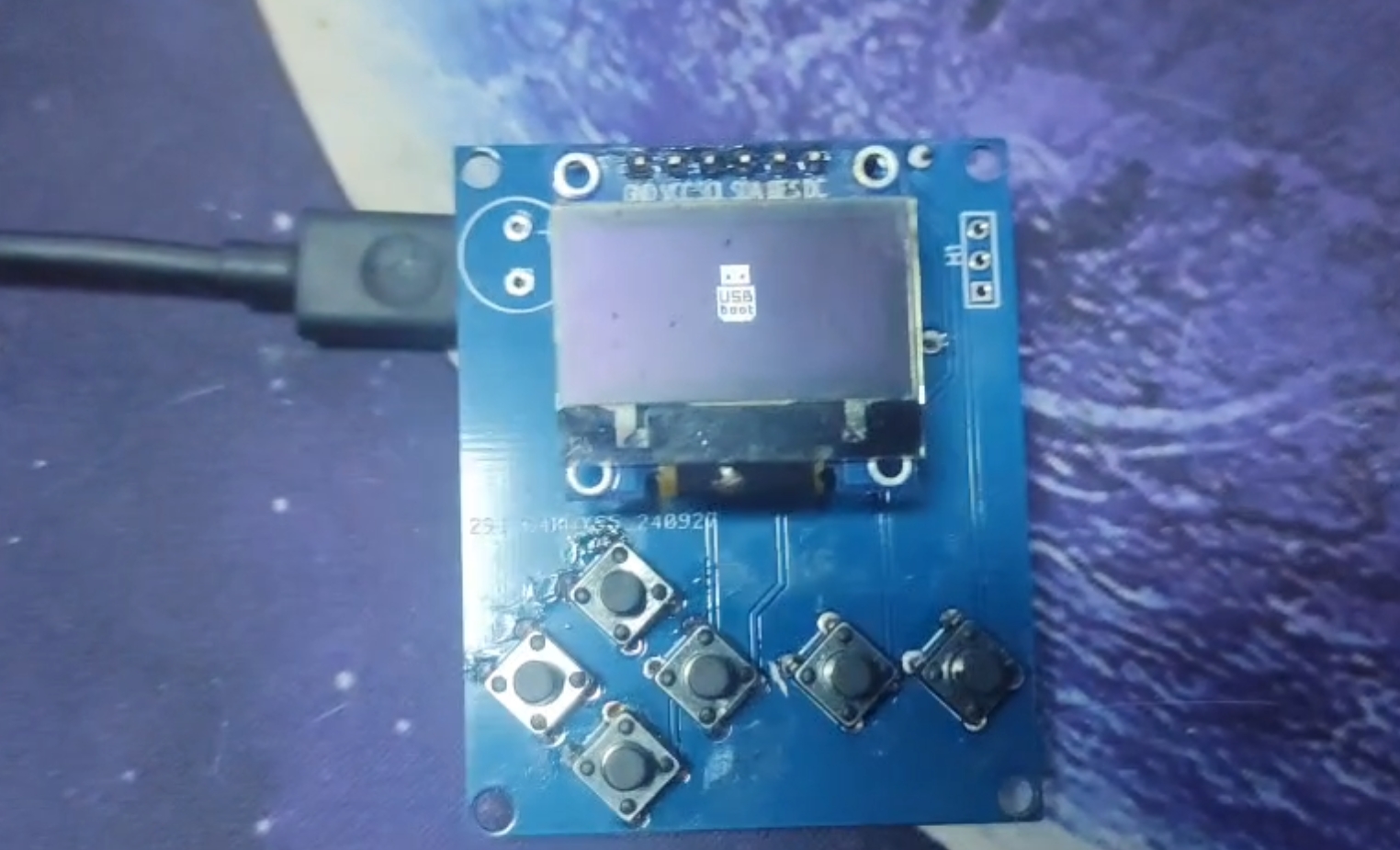

等待游戏文件下载界面

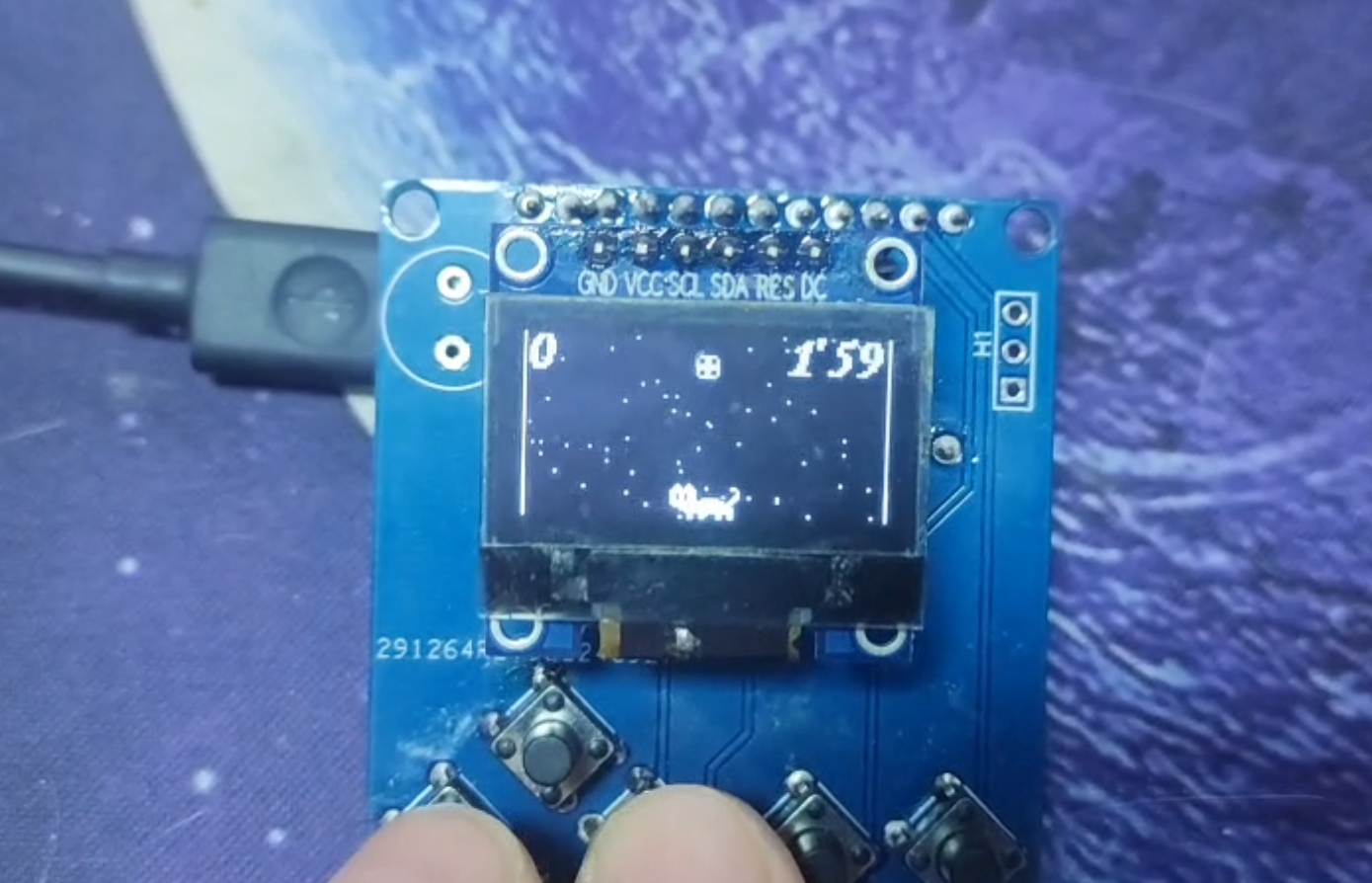

运行圣诞猫猫游戏

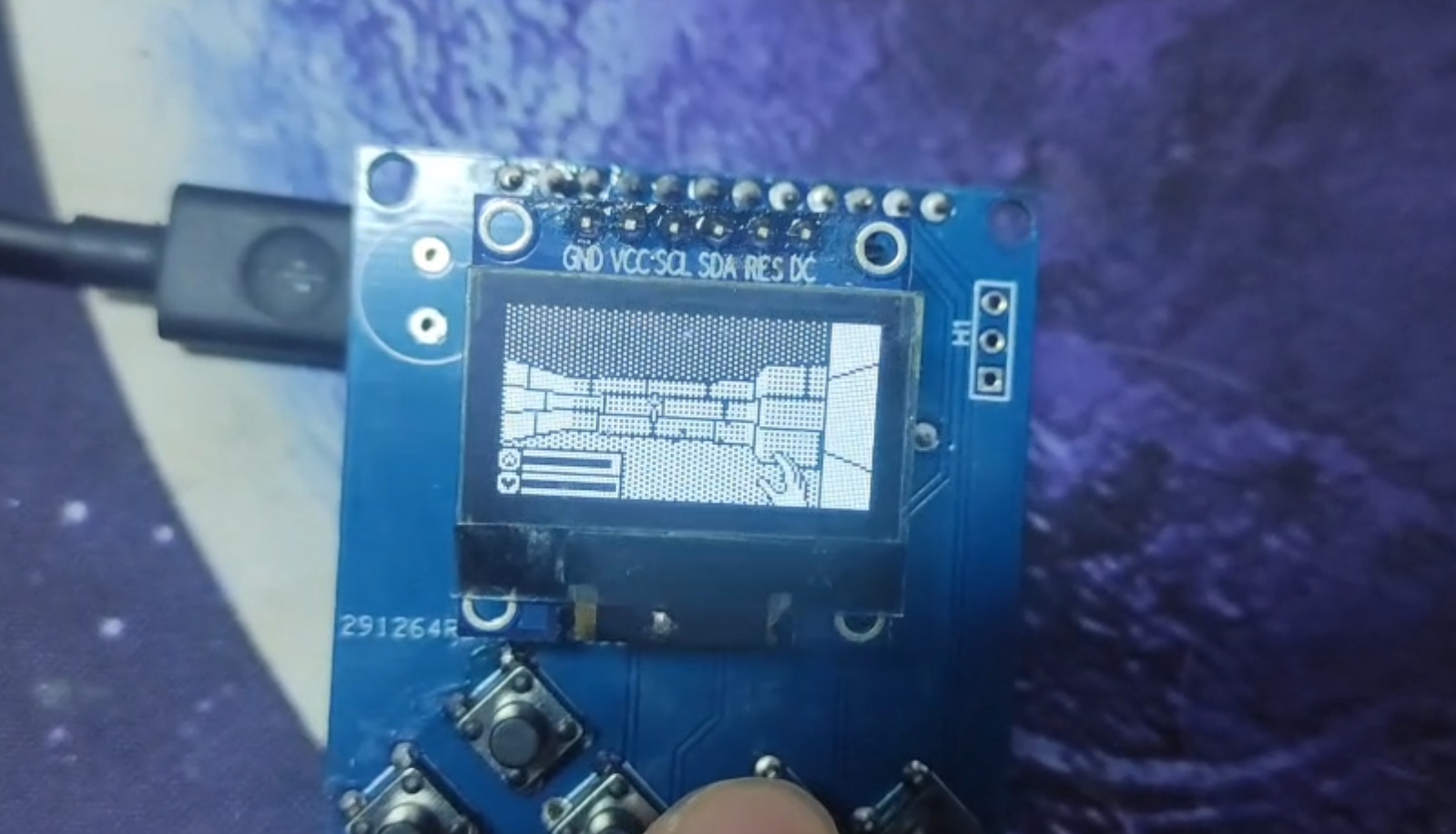

运行3D冒险游戏
对本大赛的心得体会（包括意见或建议），及整个设计过程中遇到的难点和解决方法
建议多多举办
