一、创意方案

在快节奏的生活中，人们容易因为一时的分心或疏忽而忘记关门，这可能给家庭安全带来风险。尽管当前社会相对和平，但这种疏忽仍然可能导致财产损失或其他安全问题。根据之前有次出门拿外卖买水果忘记关门的经历，总想做一个可以在忘记关门的情况下提醒警报的工具。为了解决这个问题，提出了一个创意方案——“忘记关门终结者”，这是一个关门报警器，能够在用户忘记关门时及时发出提醒，确保家庭安全。

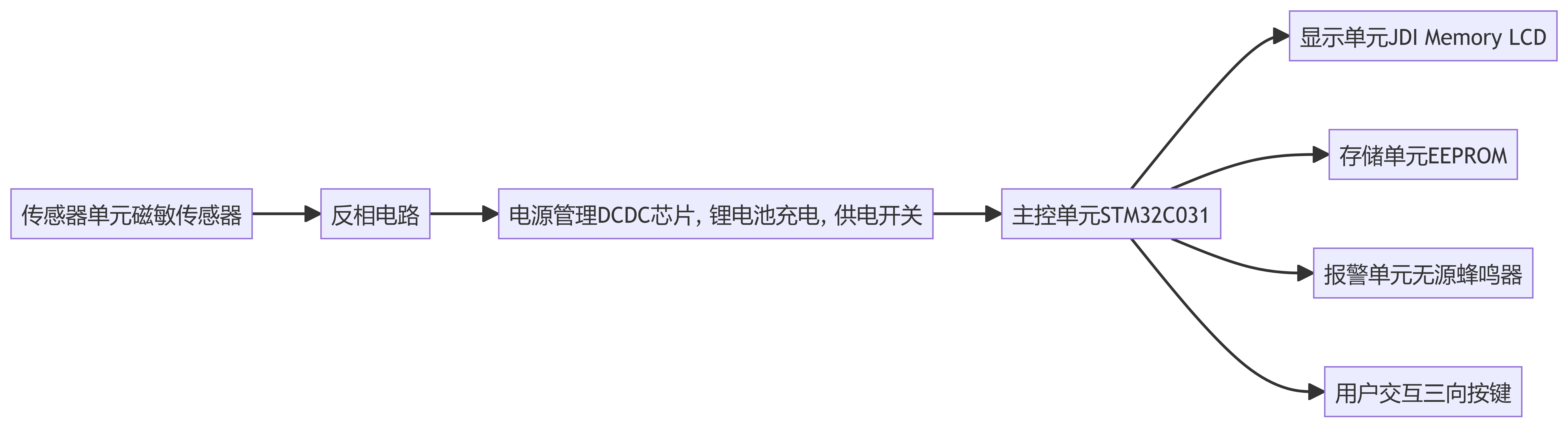

二、 方案框图

三、器件介绍

MCU：STM32C031K6U6

STM32C031K6U6 是一款基于 Arm® Cortex®-M0+ 32 位 RISC 内核的微控制器，运行频率高达 48 MHz。它具有以下主要特点：

核心和内存：

• 内置 32 KB 闪存和 12 KB SRAM，均可进行读写保护。
• 集成内存保护单元 (MPU) 提供额外的安全保护。
• CRC 计算单元用于数据完整性校验。

外设：

• 45 个快速 I/O 口，均可映射到外部中断向量。
• 3 通道 DMA 控制器，用于数据传输。
• 12 位 ADC，最多支持 19 个外部通道。
• 8 个定时器，包括 1 个高级控制定时器、4 个通用定时器、2 个看门狗定时器和 1 个 SysTick 定时器。
• 实时时钟 (RTC) 具有闹钟功能。
• 1 个 I2C 接口，支持快速模式 Plus (1 Mbit/s) 和 SMBus/PMBus™。
• 2 个 USART 接口，支持主从同步 SPI 模式，其中 1 个支持 ISO7816 接口、LIN、IrDA 功能、自动波特率检测和唤醒功能。
• 1 个 SPI 接口，支持 24 Mbit/s 速率，可配置为 4-16 位帧格式，与 I2S 接口复用。
• 2 个通过 USART 复用的额外 SPI 接口。

应用：

• 适用于消费类、工业和家电等领域。
• 适用于物联网 (IoT) 解决方案。

DC-DC芯片：TPS82130

TPS82130 是一款 17V 输入 3A 降压转换器 MicroSiP电源模块，经优化具有小解决方案尺寸和高效率等特性。该模块集成了一个同步降压转换器和一个电感器，以简化设计、减少外部元件数量并缩小 PCB 面积。该模块采用紧凑的薄型封装，适合通过标准表面贴装设备进行自动组装。

TPS82130 同步降压转换器 MicroSiP 电源模块基于 DCS-Control（可无缝转换到省电模式的直接控制）。DCS-Control 是一种高级调节拓扑，兼具磁滞和电压模式控制的优势。DCS-Control 拓扑可以在中等负载至重负载条件下以 PWM（脉宽调制）模式运行，也可以在轻负载电流下以PSM（省电模式）运行。在 PWM 模式下，该转换器以其 2.0MHz 的标称开关频率运行，并且在输入电压范围内的频率变化可控。随着负载电流的降低，转换器进入省电模式、降低开关频率并最大限度地降低 IC 的静态电流，可在整个负载电流范围内实现高效率。DCS-Control 使用单个构建块支持两种运行模式，因此可以从 PWM 无缝转换到 PSM，而不会影响输出电压。TPS82130 提供出色的直流电压调节和负载瞬态调节，并具有低输出电压纹波，可最大限度地减少对射频电路的干扰。

四、心得体会

我暂且给这个项目起名为“忘记关门终结者”，希望通过这个小东西可以减少因忘记关门而带来的安全风险，提高家庭安全性，同时增强大家对家庭环境的控制感和安全感。
