创意方案

现在无线分体键盘价格非常昂贵，本次创意目标是基于nRF的无线蓝牙芯片，实现一个低成本、可复刻的无线分体键盘，同时支持各种高级功能，比如在线改键、切层、媒体按键等，让每一块单独的分体键盘，都能作为小键盘或者媒体控制。从而让分体键盘能够更加具有普适性，不再是少数人昂贵的玩具。

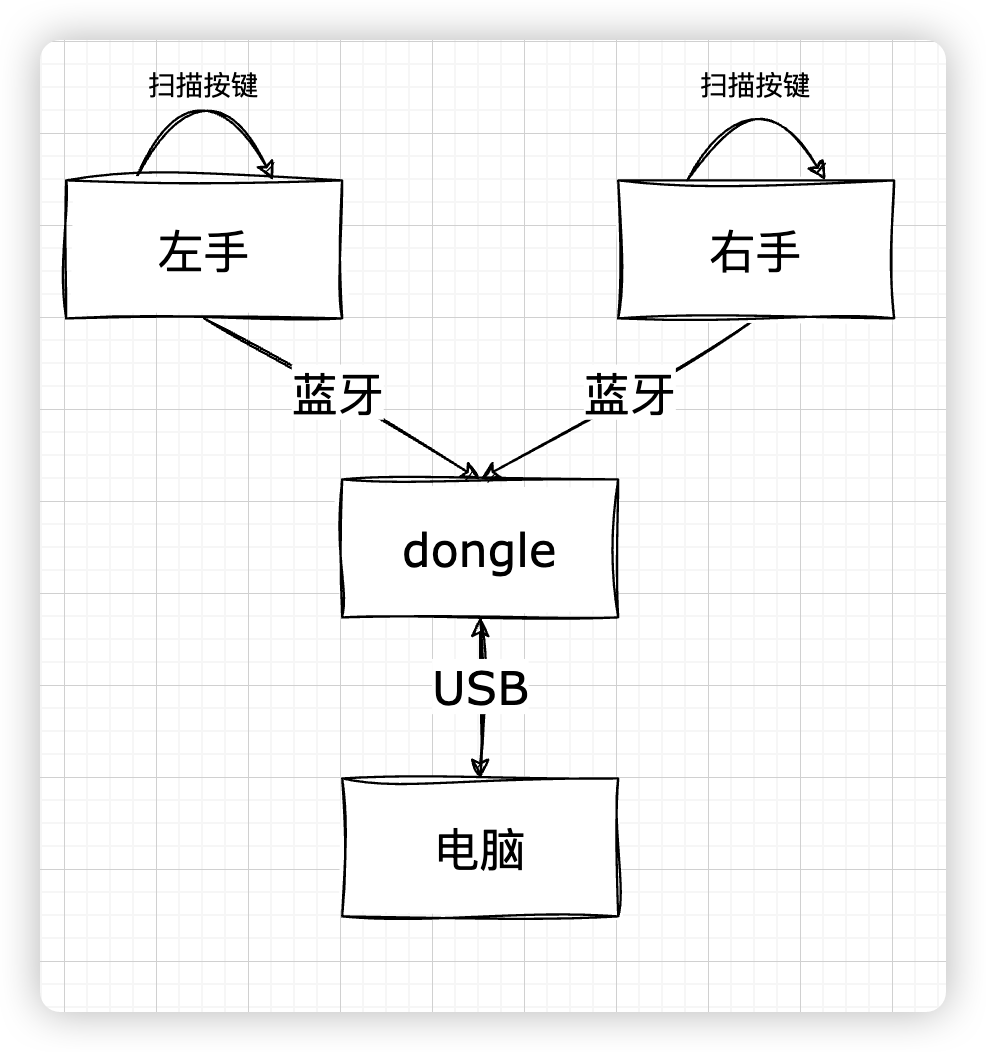

方案框图

方案介绍：本次设计需要3片nRF无线蓝牙芯片，其中2片分别作为分体键盘的左手和右手，然后一片作为dongle，接受左手和右手分别扫描得到的按键包，处理完毕之后把按键发送给电脑。

这个设计有别于现在大多数的分体键盘设计，原因在于增加了一个dongle，不再分主从，从而让蓝牙分体键盘的续航可以大大提升。

器件介绍

dongle

dongle直接使用nRF52840的dongle，型号是USB DONGLE NRF52840 PCA10059。它可以支持低功耗蓝牙、2.4G等，同时自带USB，不用再单独增加USB芯片，可以做到一芯两用。

左手/右手

使用SEEED STUDIO XIAO NRF52840，这款开发板非常小巧，不占板子空间，非常适合作为分体键盘的双手的核心处理器。

心得体会

一直以来都想自己实现一个分体键盘，希望这次通过fastbond，实现自己的目标。fastbond提供的产品选择范围非常广泛，能够覆盖各个场景，也希望通过这次活动，锻炼自己使用KiCad画板子以及焊接的技巧。
