基于Nordic开发板节能LED灯的设计创意报告

引言

在当前的智能家居市场，节能与环保成为一种趋势。本项目旨在利用Nordic开发板开发一款节能、智能且高效的LED灯。Nordic开发板以其强大的低功耗和无线通信功能，使其成为实现这一目标的理想选择。

硬件设计

1. 选用的组件

• Nordic nRF52840 DK：Nordic nRF52840开发板是一款支持蓝牙5.0、Thread 和 Zigbee等多协议的开发板，并且具有低功耗特性。
• LED阵列: 使用高效且可调光的LED灯珠。
• 电源管理单元：采用DC-DC转换器提高系统的能效，同时加入电量监测功能来优化电源管理。
• 传感器：光线传感器和运动传感器，用于实现环境感知和用户检测，进一步节约用电。

2. 硬件连接

• LED驱动电路：基于PWM (Pulse Width Modulation) 控制方案，通过nRF52840的GPIO引脚实现。
• 传感器接口：通过I2C或SPI接口连接光线和运动传感器，进行实时数据采集。
• 电源接口和监控：通过ADC采集电池电压，实时监测系统电量。

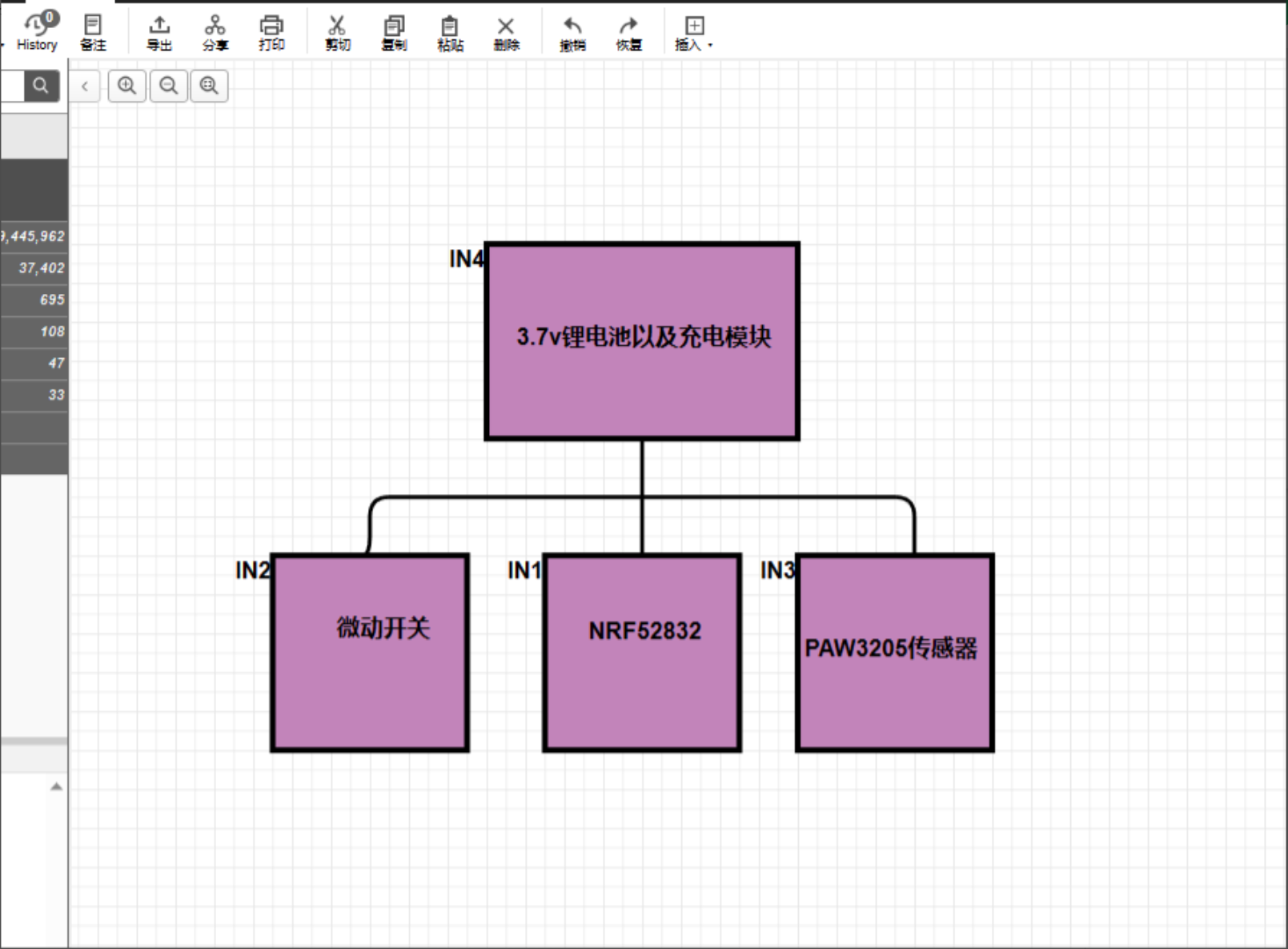

结构框图

软件设计

1. 操作系统和开发环境

• 开发环境：Nordic SDK，Keil，Segger Embedded Studio等。
• 操作系统：FreeRTOS用于实现各系统任务的调度和管理。

2. 功耗优化策略

• 智能唤醒：根据环境光和运动传感器数据动态调整LED灯的亮度，甚至在不需要时将其关闭。
• 低功耗模式：利用nRF52840的低功耗模式，在系统待机时自动进入低功耗状态，当检测到环境变化时再激活系统。

3. 无线通信与智能控制

• 蓝牙控制：支持通过蓝牙与手机APP或其他智能设备进行通信，实现远程控制和定制照明方案。
• OTA升级：通过无线方式进行固件更新，方便后续功能扩展和系统维护。

测试与验证

1. 功耗测试

利用Nordic Power Profiler Kit对系统的整体功耗进行测试，记录不同工作模式下的功耗数据。目标是在无用光情况下进入休眠模式功耗低于10μA。

2. 传感器测试

在不同环境光线和运动条件下，测试传感器的灵敏度和响应速度，确保系统能够快速、准确地响应环境变化。

3. 通信测试

使用Nordic nRF Connect软件来测试蓝牙通信的稳定性和有效距离，并优化信号传输质量。

项目总结与前景展望

本项目成功利用Nordic nRF52840开发板构建了一款智能、高效且节能的LED灯。通过合理设计硬件、优化软件结构和功耗管理，实现了环保、节能和易用性的目标。

随着人工智能和物联网技术的进步，未来可以集成更多智能化功能，如语音控制和基于大数据分析的自学习照明模式，使智能照明系统更加人性化和高效。
