Funpack3-4 FRDM-MCX N947 鞋帽图像分类

内容介绍

项目背景

很高兴参加funpack第三季第四期的活动，本次活动的开发板是来自恩智浦的FRDM-MCXN947。

功能介绍

任务描述

使用调试器的串口向MCU直接发送图像
使用eIQ 实现图像分类（帽子或鞋子）

硬件介绍

开发板具备丰富硬件连接性和拓展性，包括Arduino®、FlexIO/LCD、SmartDMA摄像头、Pmod™、mikroBUS™、Micro SD卡插槽、以太网、HS USB Type-C、SPI/I2C/UART、WIFI及CAN-FD收发器等多种接口。

开发板配备的MCX N947是一款高性能、低功耗微控制器，配备两个Arm Cortex-M33内核和一个神经处理单元（即NPU），运行频率可达150MHz。它提供2MB闪存和可配置的带ECC的RAM，并集成DSP协处理器和eIQ Neutron NPU。与单独的CPU内核相比，NPU能提升高达42倍的机器学习吞吐量，从而减少系统唤醒时间并降低整体功耗。该MCU适用于安全、智能的电机控制和机器学习应用。MCX N947还包括多种智能外设和加速器，如PowerQUAD DSP加速器、SmartDMA协处理器、eIQ Neutron N1-16神经处理单元、以及高达2MB片上闪存和512KB RAM。它支持多种通信接口，包括USB高速/全速接口、Micro SD高速卡接口、多个SPI、I2C、UART接口、以太网接口等。此外，它还具备强大的模拟和定时器功能，适合多样化应用需求。

设计思路

主要困难

从任务描述中可以看出，实现该任务有三个核心功能：

建立模型：使用公开数据集训练模型
接收图片数据：用串口中断接收二进制图片RGB数据
输出识别结果：接收一次图片后，调用模型开始识别，将识别结果通过串口发送出去

解决思路

核心功能一

需要找到一个包含帽子和鞋子图片的公开数据集，并使用该数据集训练一个图像分类模型。数据集是从网上公开数据集中获取的。然后使用eIQ Portal这个软件构建图像分类模型。eIQ Portal集成加载数据集，训练，评估，优化，部署等功能，可极大简化机器学习模型的开发。选择用mobilenet v1架构作为基础模型架构，在此基础上完成鞋帽分类模型的训练，训练完成后对模型进行评估，导出，最后要转换模型架构为tensorflow lite。

训练集:测试集为250:50。

核心功能二

为了让MCU能够接收图像数据，通过调试器的串口发送二进制形式的RGB图像数据。

通过图像取模软件将图片转换为二进制文件，MCU需要设置串口中断来处理接收数据，并将接收到的数据存储到适当的缓存中，确保数据的完整性和正确性。

核心功能三

当MCU接收到完整的图像数据后，会调用之前训练好的模型对图像进行分类，判断图像中是帽子还是鞋子。识别完成后，将分类结果通过串口发送回调试器，以便进一步处理或显示。

软件流程图

功能展示

核心代码片段及说明

加载模型，model-data.s

npu_model_data:
	.incbin "../source/model/mobilenet_v1-2024-07-09T03-18-05.169Z_in-int8_out-int8_channel_ptq_converted.tflite"
npu_model_data_end:

调用训练好的模型，识别图片，cifar10_recognize.cpp

extern uint32_t g_label_num;
extern uint32_t g_detedted_flag;
extern uint8_t gImage[49152];
extern volatile uint16_t txIndex; /* Index of the data to send out. */
extern volatile uint16_t rxIndex; /* Index of the memory to save new arrived data. */
extern volatile uint8_t end_flag;

void cifar10_recognize()
{
	tensor_dims_t inputDims;
	tensor_type_t inputType;
	uint8_t* inputData;

	tensor_dims_t outputDims;
	tensor_type_t outputType;
	uint8_t* outputData;
	size_t arenaSize;

	if (MODEL_Init() != kStatus_Success)
	{
		PRINTF("Failed initializing model");
		for (;;) {}
	}

	size_t usedSize = MODEL_GetArenaUsedBytes(&arenaSize);
	PRINTF("\r\n%d/%d kB (%0.2f%%) tensor arena used\r\n", usedSize / 1024, arenaSize / 1024, 100.0*usedSize/arenaSize);

	inputData = MODEL_GetInputTensorData(&inputDims, &inputType);
	outputData = MODEL_GetOutputTensorData(&outputDims, &outputType);

	while(1)
	{
		if (rxIndex >= 49100 && rxIndex <= 49152)
		{
			PRINTF("__end_flag = %d, rxIndex = %d\r\n", end_flag, rxIndex);
		}
		if (end_flag == 0 || !(kLPUART_TxDataRegEmptyFlag & LPUART_GetStatusFlags(LPUART4)))
			continue;
		memcpy(model_input_buf, gImage, 49152);
		PRINTF("end_flag, rxIndex = %d\r\n", rxIndex);
		rxIndex = 0;
		end_flag = 0;

		uint8_t *buf = 0;

		memset(inputData,0,inputDims.data[1]*inputDims.data[2]*inputDims.data[3]);
		buf = inputData + (inputData,inputDims.data[1] - MODEL_IN_H) /2 * MODEL_IN_W * MODEL_IN_C;
		memcpy(buf, model_input_buf, MODEL_IN_W*MODEL_IN_H*MODEL_IN_C);

		auto startTime = TIMER_GetTimeInUS();
		MODEL_RunInference();
		auto endTime = TIMER_GetTimeInUS();

		auto dt = endTime - startTime;
		s_infUs = (uint32_t)dt;

		MODEL_ProcessOutput(outputData, &outputDims, outputType, dt);
		if(g_detedted_flag)
		{
			char str_buf[96] = {0x0};
			sprintf(str_buf,"Label: %s\r\n",labels[g_label_num]);
			PRINTF(str_buf);
		}
		memset(gImage, 0, sizeof(gImage));
	}
}

开启串口中断，中断函数中接收图片二进制文件，main.c

#define DEMO_LPUART            LPUART4
#define DEMO_LPUART_CLK_FREQ   CLOCK_GetLPFlexCommClkFreq(4u)
#define DEMO_LPUART_IRQn       LP_FLEXCOMM4_IRQn
#define DEMO_LPUART_IRQHandler LP_FLEXCOMM4_IRQHandler

#define DEMO_RING_BUFFER_SIZE 49152

uint8_t gImage[DEMO_RING_BUFFER_SIZE] = {0};
volatile uint16_t txIndex; /* Index of the data to send out. */
volatile uint16_t rxIndex; /* Index of the memory to save new arrived data. */

/*******************************************************************************
 * Code
 ******************************************************************************/

void DEMO_LPUART_IRQHandler(void)
{
    uint8_t data;
    uint16_t tmprxIndex = rxIndex;

    /* If new data arrived. */
    if ((kLPUART_RxDataRegFullFlag)&LPUART_GetStatusFlags(DEMO_LPUART))
    {
        data = LPUART_ReadByte(DEMO_LPUART);

				if (tmprxIndex < DEMO_RING_BUFFER_SIZE)
				{
					gImage[rxIndex] = data;
					rxIndex++;
				}
				if (rxIndex >= DEMO_RING_BUFFER_SIZE)
				{
					end_flag = 1;
				}

    }
    SDK_ISR_EXIT_BARRIER;
}


int main(void)
{
    BOARD_Init();
    TIMER_Init();

    lpuart_config_t config;
		LPUART_GetDefaultConfig(&config);
		config.baudRate_Bps = BOARD_DEBUG_UART_BAUDRATE;
		config.enableTx     = true;
		config.enableRx     = true;
		LPUART_Init(DEMO_LPUART, &config, DEMO_LPUART_CLK_FREQ);

		/* Enable RX interrupt. */
		LPUART_EnableInterrupts(DEMO_LPUART, kLPUART_RxDataRegFullInterruptEnable);
		EnableIRQ(DEMO_LPUART_IRQn);

    cifar10_recognize();

    while(1)
    {
    }
}

实现效果

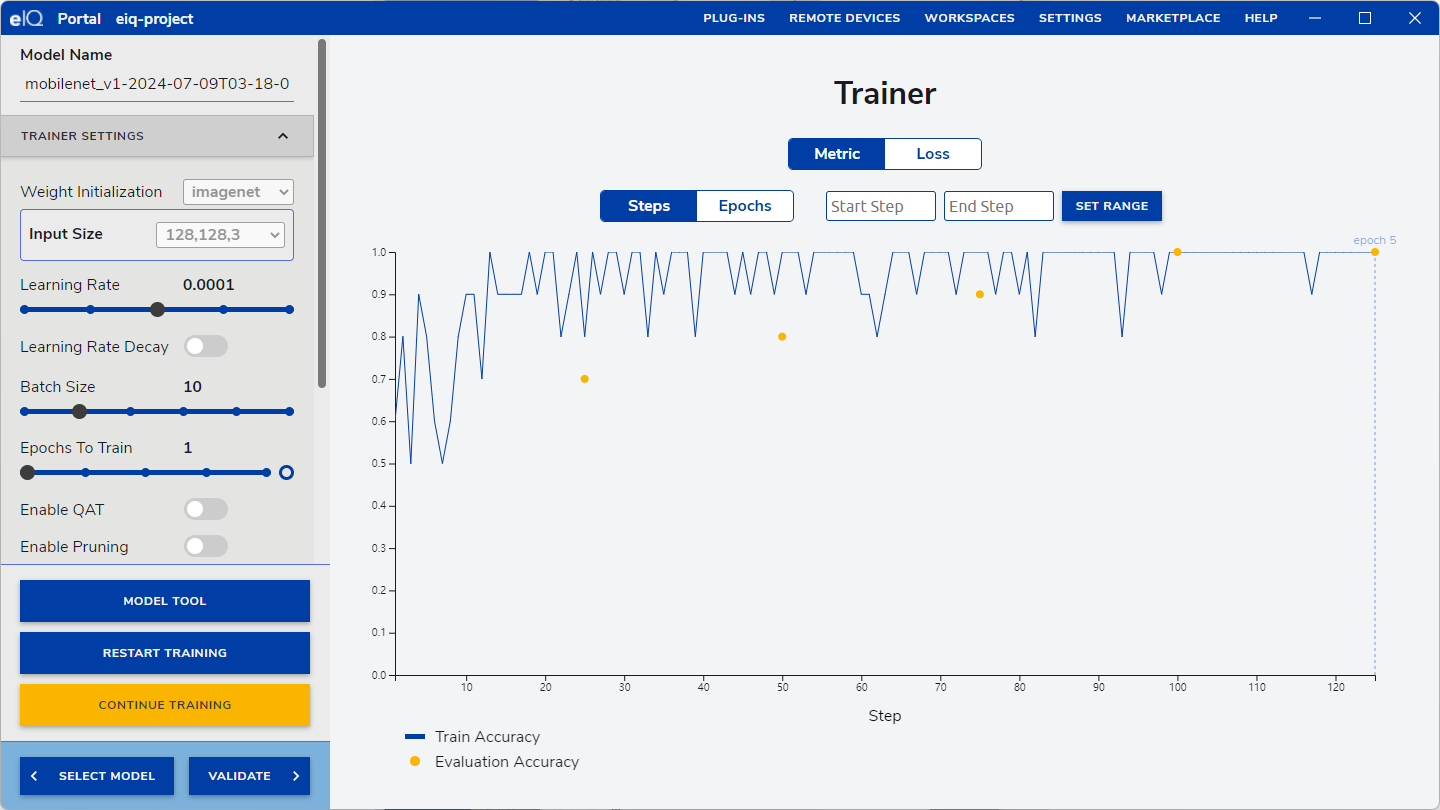

训练模型

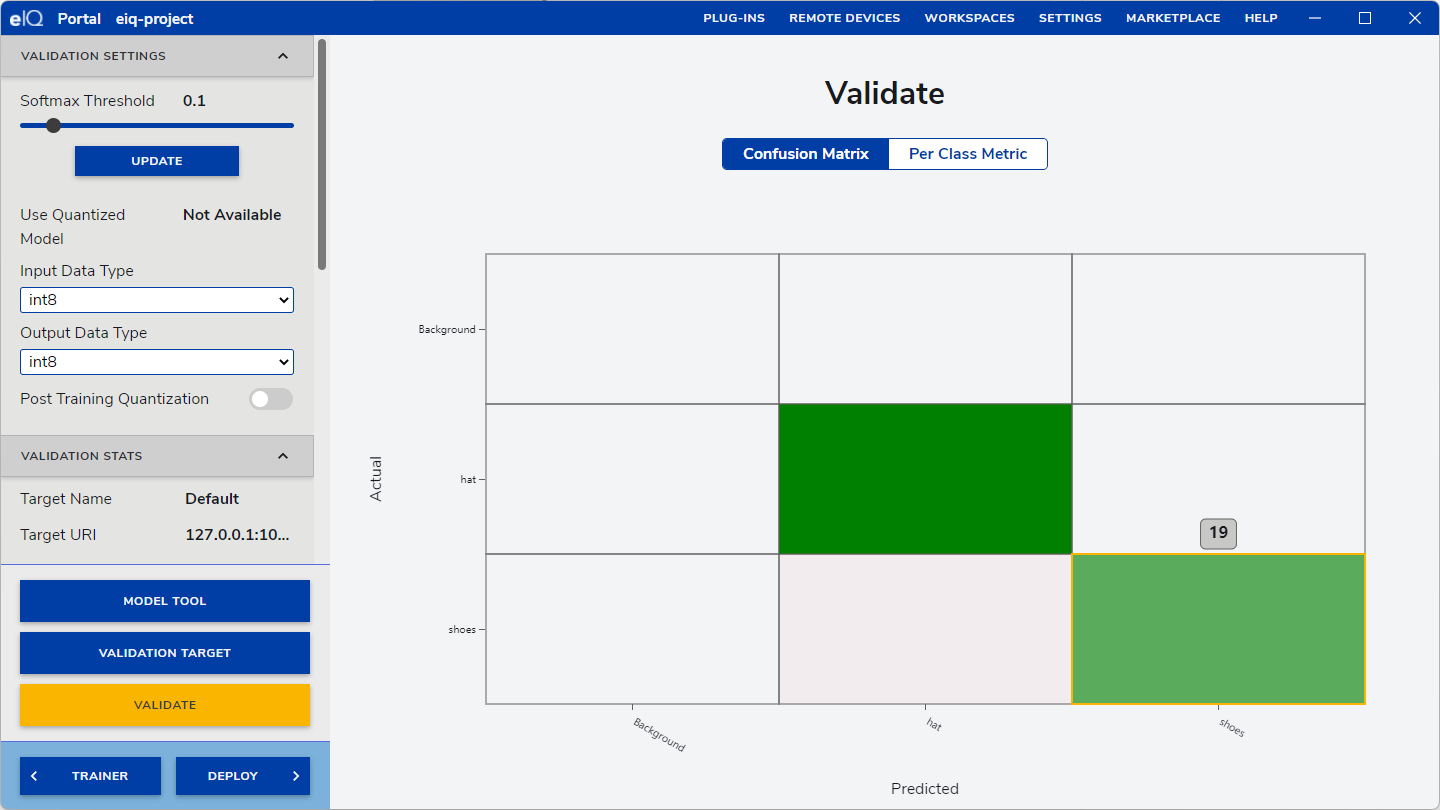

评估模型

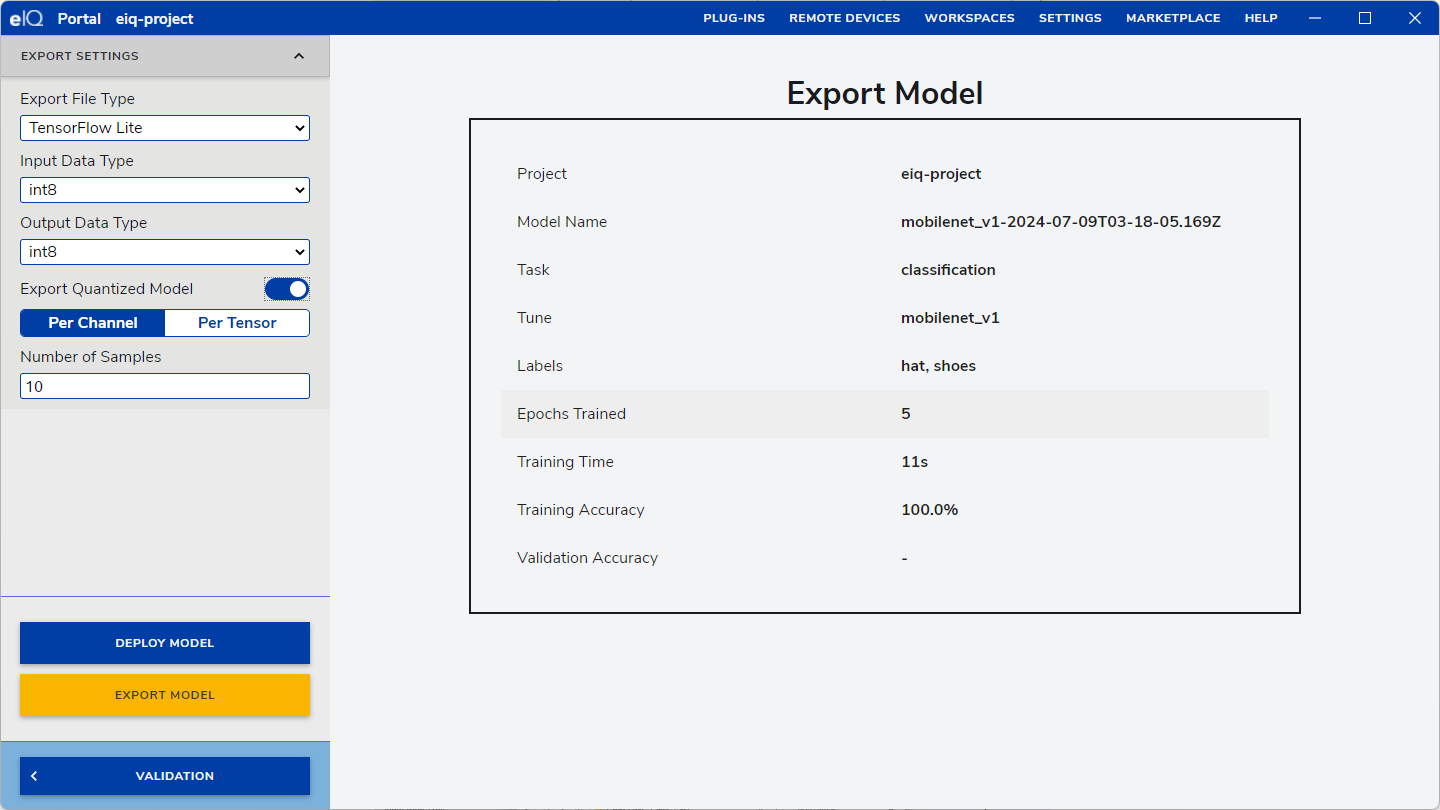

导出模型

具体演示效果请观看演示视频

总结

本项目依托FRDM-MCX N947平台，完成鞋帽图像分类任务。在此过程中阅读传感器数据手册和平台驱动代码，分别训练分类模型和编写MCU端的驱动代码，完成串口通信、模型调用、分类结果输出，最终顺利完成任务。
