FastBond3基础部分--基于 M5Stack 开源硬件构建的环境变化监测系统
该项目使用了M5Stack,实现了环境变化监测的设计,它的主要功能为:使用M5Stack制作的GPS + TVOC + 温度湿度气压传感器记录仪。 制作了该记录仪,可记录GPS移动历史、TVOC和eCO2传感器值、温度、湿度和气压等信息。。
标签
FastBond3
Fifi_cen
更新2024-09-02
53


1.创意方向介绍

在当今快速发展的科技时代,环境监测成为基础科学研究和日常生活中的重要环节。我们的研究项目基于M5Stack 开源硬件,构建了一套综合的环境变化监测系统,旨在实时采集和分析多种环境参数。这不仅能够帮助我们更好地理解周围的环境变化,还为相关领域的研究和应用提供数据支持。随着城市化进程的加快,空气质量、气温、湿度等环境因素的变化对人类生活产生了深远影响。本项目在于提供一种结构简单、成本低廉、携带方便且能够准确测量并记录GPS位置信息、TVOC浓度、二氧化碳含量、温度、湿度及气压等多种环境参数的便携式监测记录装置。通过监测这些变化,我们可以制定更有效的环境保护措施,提升人们的生活质量。

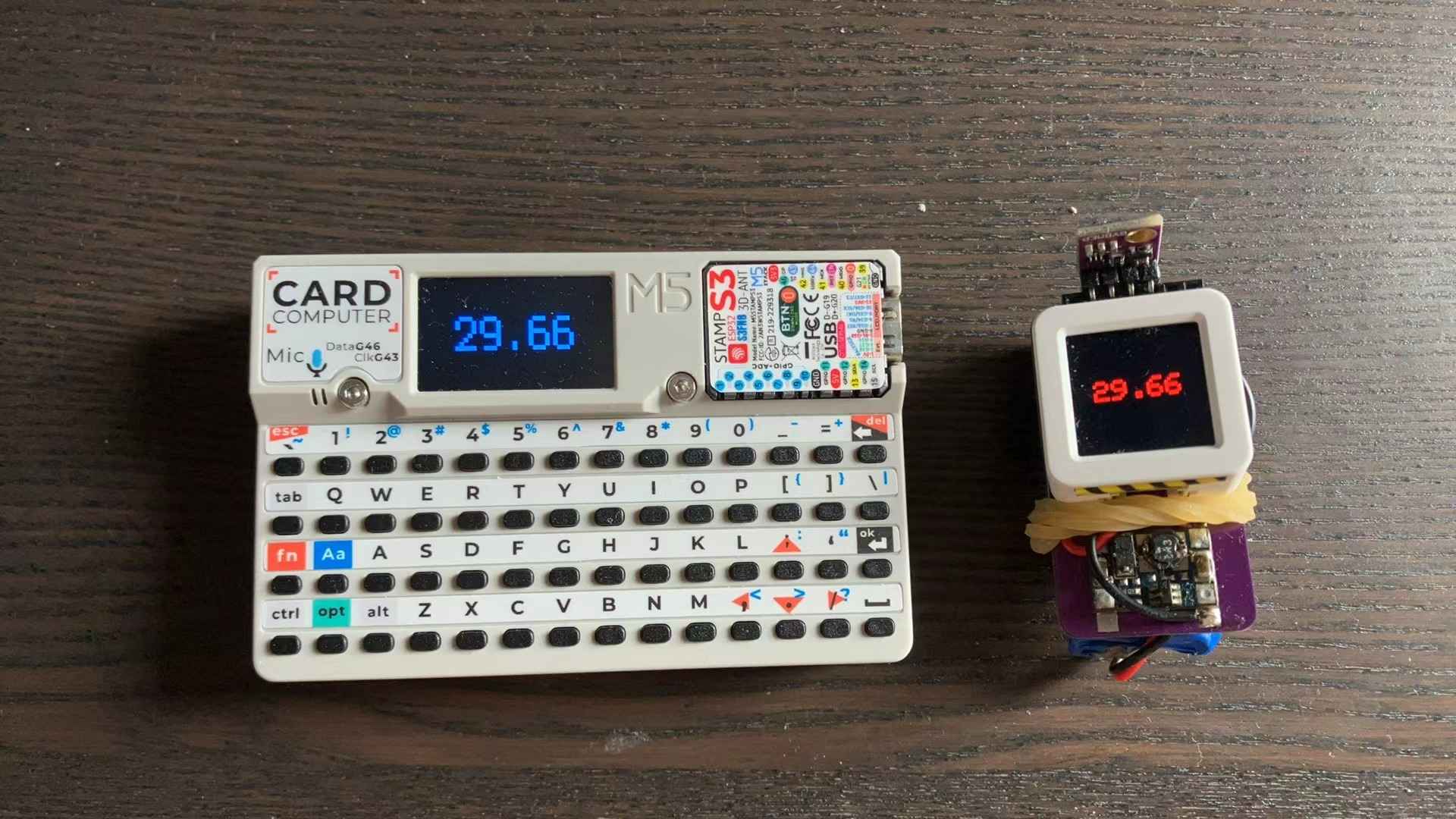

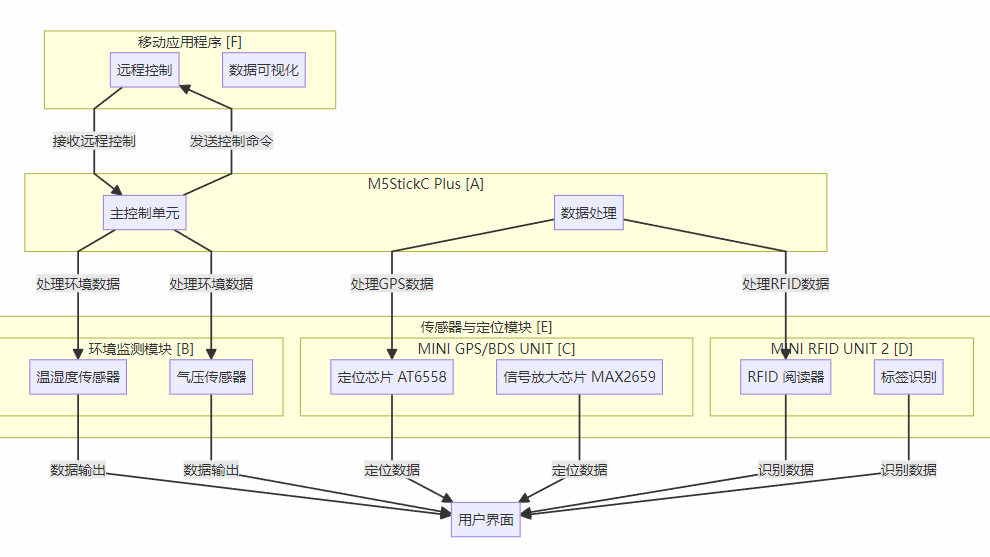

2. 方案框图

使用M5Stack制作的GPS + TVOC + 温度湿度气压传感器记录仪 制作了该记录仪,可记录GPS移动历史、TVOC和eCO2传感器值、温度、湿度和气压等信息。 所需器材包括M5 Stack BASIC、GPS单元、温湿度气压传感器单元、TVOC/eCO2气体传感器单元、Grove端子二股电缆(自制)、M5Stack可用的SD卡、WiFi网络或智能手机的热点以及Visual Studio Code + PlatformIO开发环境。  M5Stack 开源硬件在这个系统中可能发挥了核心的作用,它为整个检测流程提供了硬件基础和支持。 在这个系统中: M5Stack 可能负责处理和运行相关的代码程序,包括代码测序、导入、编写以及调用库等操作。其硬件接口可能用于连接传感器探头,实现对各种的物理参数的采集,如GPS、温度、湿度、气压、TVOC、eCO2等。系统中的串口通讯初始化以及数据接收等功能,或许也依赖于M5Stack 的硬件支持来完成高效的数据传输。 最终的检测结果显示,如实物显示屏和 LED 显示,可能通过 M5Stack 的输出接口进行控制和呈现。

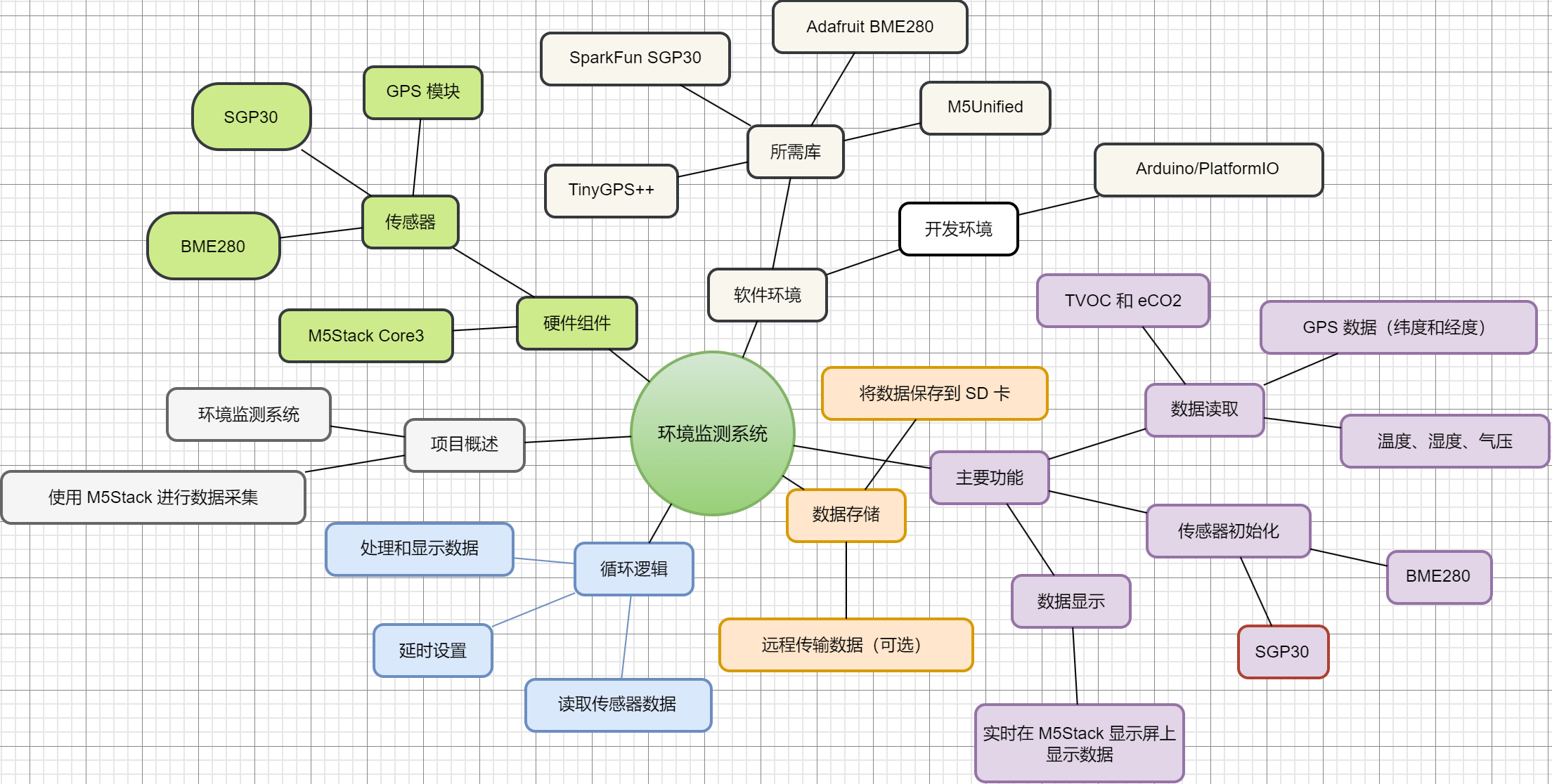

 以下是基于M5Stack 开源硬件的类似系统可能的实现方式:

硬件方面:

M5Stack Core3: 作为核心控制单元。

GPS单元: 用于记录位置和移动轨迹。

温湿度气压传感器单元(如 ENV Ⅳ): 监测环境温度、湿度和气压。

TVOC/eCO2气体传感器 (如 SGP30): 测量空气中有机挥发物和二氧化碳浓度。

Grove端子电缆: 用于连接传感器。

SD卡模块: 存储记录的数据。

WiFi模块或蓝牙模块: 实现数据的远程传输(可选)。

M5stack电池底座: 确保系统的便携性(可选)。

软件方面:

使用PlatformIO为M5Stack编写控制程序。 程序中包括传感器的驱动代码,以正确读取传感器的数据。 实现数据处理算法,对采集到的原始数据进行校准和转换,得到有实际意义的数据。

使用PlatformIO 为 M5Stack 编写控制程序。该程序的结构分为多个任务,每个任务实现特定的功能。程序中包括以下几个关键部分:

1. 传感器驱动代码

    使用Adafruit BME280、TinyGPS++ 和 SGP30 库,正确初始化和读取传感器的数据。具体地,程序能够定期获取环境的温度、湿度、气压、TVOC 和 eCO2 值,以确保数据的实时性和准确性。

2. 数据采集任务

    SensorTask中,负责从传感器读取最新的数据,并将这些数据封装到SensorData_t结构中。通过 FreeRTOS 的队列机制,将采集到的数据发送到其他相应任务中,以便后续处理。

3. 数据处理算法

    ProcessTask 中,从队列接收传感器数据并进行数据处理,包括校准和滤波等操作。这一过程确保了原始数据的准确性,使得处理后的数据更加可靠。

4. 数据显示

    DisplayTask 中,定期从队列中获取最新的数据,并通过 M5Stack 的 LCD 显示屏将环境参数清晰、准确地呈现给用户。其中包含的数据显示内容包括温度、湿度、气压、TVOC 和 eCO2。

5. 数据存储

    SaveTask 中,定期从队列接收处理后的数据,并将其写入 SD 卡中。保存的格式为 CSV,每条记录包含温度、湿度、气压、TVOC 和 eCO2,文件命名为 data.csv。数据存储的间隔设定为每分钟写入一次,以确保数据的连续性和完整性。

6. 主循环与任务调度

    loop() 函数主要用于 FreeRTOS 的任务调度,不包含其他逻辑。所有任务的执行和调度均由 FreeRTOS 管理,从而确保每个任务根据设定的时间间隔顺利执行。通过以上结构化的设计,程序在实现环境数据监测过程中,展现出良好的可读性和扩展性。同时,利用FreeRTOS 和队列机制提升了系统的可靠性和实时性,使得环境变化监测系统能够高效地采集、处理、显示和存储环境数据。
