1.创意方向介绍

小区管理比较严格，平常都是一车一杆，行人通过闸门出入，但并不是感应门，只有在高峰期闸门才是常开的，平常每次出入小区的时候需要叫保安开门，有的时候保安在保安亭里没有听到、或者是登记车辆信息的时候，只能呆着等着保安开门。所以有了这个想法制作一个门闸遥控器，复制保安遥控器的射频等信息，制作一个自己的遥控器，方便出入小区。

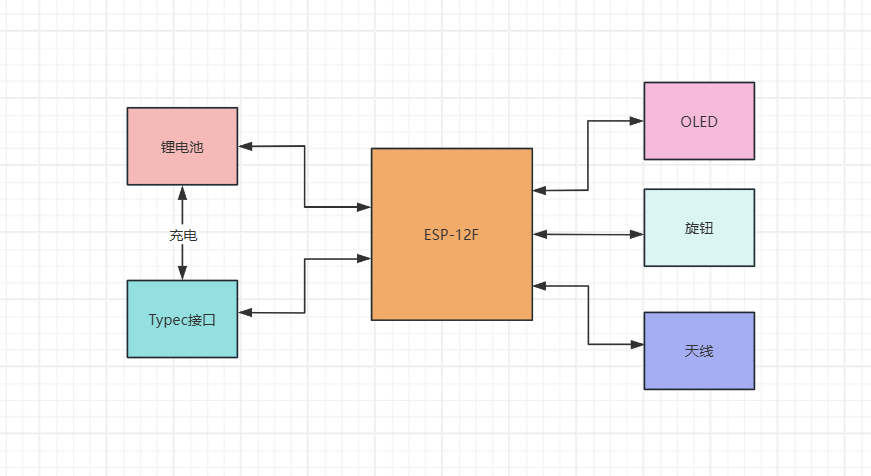

2. 方案框图

3. 器件介绍

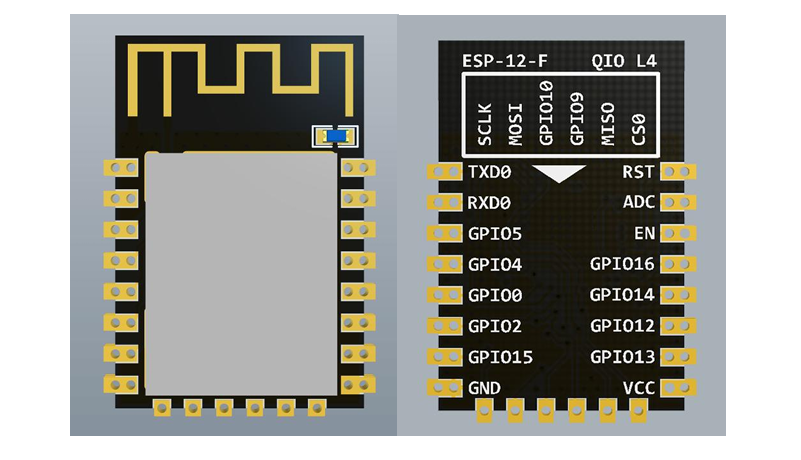

ESP-12F

ESP-12F WiFi 模块是由安信可科技开发的，该模块核心处理器 ESP8266 在较小尺寸 封装中集成了业界领先的 TensilicaL106 超低功耗 32 位微型 MCU，带有 16 位精简模 式，主频支持 80MHz 和 160MHz，支持 RTOS，集成 Wi-FiMAC/BB/RF/PA/LNA。 ESP-12F WiFi 模块支持标准的 IEEE802.11b/g/n 协议，完整的 TCP/IP 协议栈。用户 可以使用该模块为现有的设备添加联网功能，也可以构建独立的网络控制器。 ESP8266 是高性能无线 SOC，以最低成本提供最大实用性，为 WiFi 功能嵌入其他系统提供无限可能。

• 802.11 b/g/n
• 内置Tensilica L106 超低功耗 32 位微型 MCU，主频支持 80 MHz 和160 MHz，支持 RTOS
• 内置10 bit高精度ADC
• 内置TCP/IP协议栈
• 内置TR 开关、balun、LNA、功率放大器和匹配网络
• 内置PLL、稳压器和电源管理组件，802.11b 模式下+18 dBm的输出功率
• A-MPDU 、 A-MSDU 的聚合和 0.4 s的保护间隔
• Wi-Fi @ 2.4 GHz，支持 WPA/WPA2 安全模式
• 支持AT本地升级及云端OTA升级
• 支持 STA/AP/STA+AP 工作模式
• 支持 Smart Config 功能（包括 Android 和 IOS 设备）
• HSPI 、UART、I2C、I2S、IR Remote Control、PWM、GPIO
• 深度睡眠保持电流为 20 uA，关断电流小于 5 uA
• 2 ms 之内唤醒、连接并传递数据包
• 待机状态消耗功率小于1.0 mW (DTIM3)

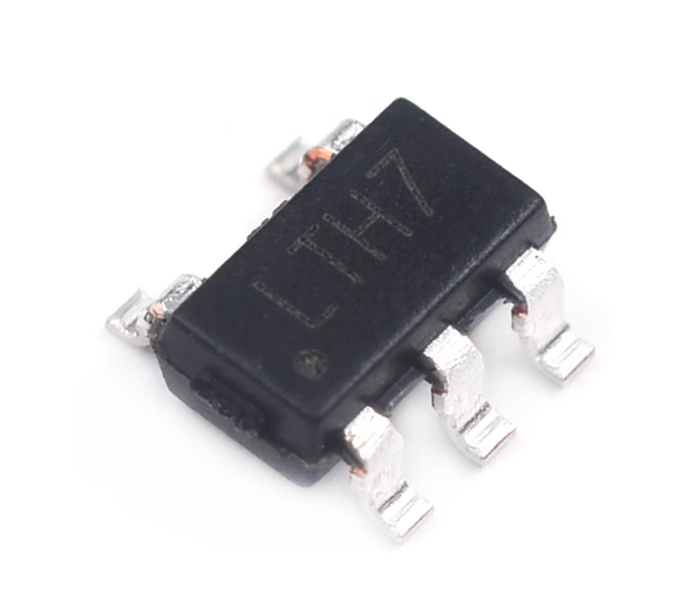

LTC4054-4.2

ADI的锂电池管理IC，采用 ThinSOT 封装并具有热调节功能的独立线性锂离子电池充电器。

• 高达 800mA 的可编程充电电流
• 无需 MOSFET、检测电阻器或隔离二极管
• 用于单节锂离子电池、采用 ThinSOT^™ 封装的完整线性充电器
• 恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率较大化的热调 节功能*
• 直接从 USB 端口给单节锂离子电池充电
• 精度达 ± 1% 的 4.2V 预设充电电压
• 用于电池电量检测的充电电流监控器输出
• 自动再充电
• 充电状态输出引脚
• C/10 充电终止
• 停机模式下的供电电流为 25µA
• 2.9V 涓流充电门限 (LTC4054)
• 可提供无涓流充电器件版本 (LTC4054X)
• 软起动限制了浪涌电流
• 采用 5 引脚 SOT-23 封装

4. 心得体会

希望这次可以实现这个项目，制作出这个门闸遥控器，让它正常工作方便出入，并且可以在学习的过程中增长经验，完善设计和明确目标。感谢举办方的此次活动，越来越好！
