感谢得捷与硬禾一年一度的创意大赛，Fastbond! 接下来介绍一下我参加阶段1“基础部分”的项目创意。

一、项目思路

目前IoT仍然是一个非常火的话题，作为一个经常对着电脑工作的工程师，时常期待能够一个稍微“智能”一些的工作伙伴。近一年也看到了不少的工程师分享了一些智能键盘的设计，受此启发，本次借助m5stack的cardputer与rohm罗姆公司的环境光传感器来打造一个智能桌面工具。

二、方案框图

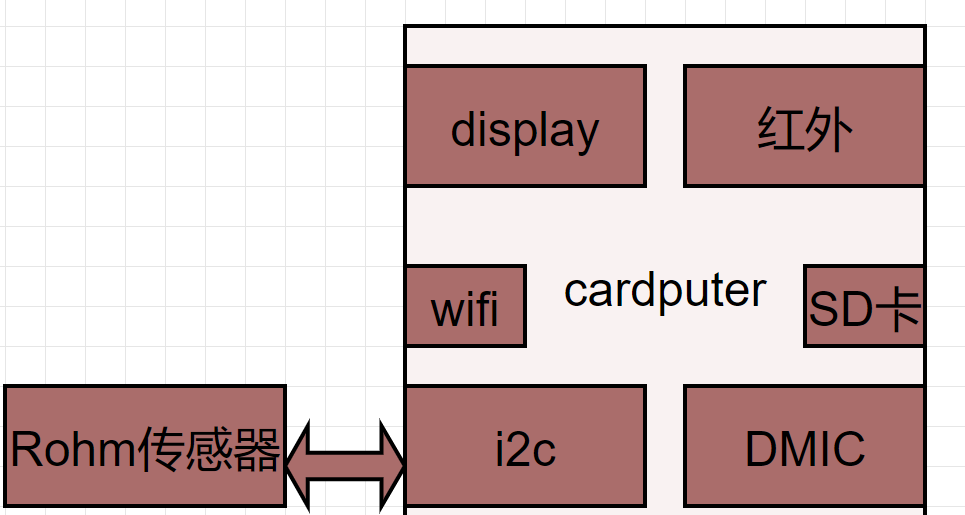

根据比赛要求，在得捷Scheme-it上设计了主要的系统框图：

这款智能桌面工具的界面将会采用目前流行的LVGL开源嵌入式图形库，具有开发接口公开，代码可裁剪，便于移植等特点。主要的功能有：

1. 时间管理类：倒计时，闹钟。（利用Timer模块）
2. 联网获取天气信息，最新头条信息（利用Esp32S3的wifi模块）
3. 小游戏模式，放松心情（模拟游戏）
4. 音乐播放功能（利用i2s接口）
5. 电视遥控器功能（利用红外接口）

除了上述项目介绍中提及的功能，借助Rohm的光照传感器在检测到人时，退出低功耗模式，点亮屏幕，恢复信息。在人离开座位一定时间后，熄灭屏幕，进入低功耗模式，降低功耗。

方案中主要元器件有：

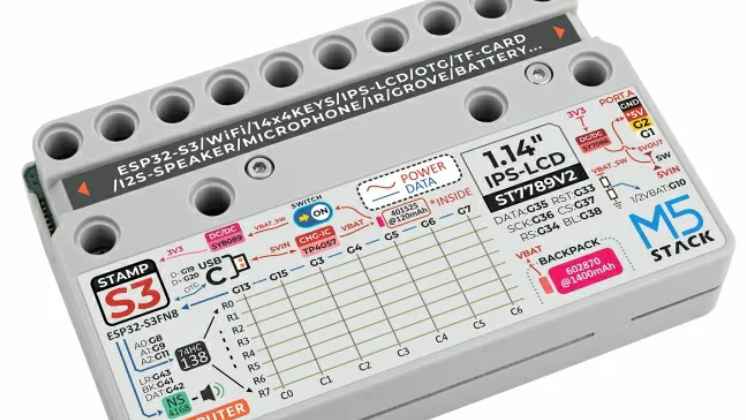

Cardputer：

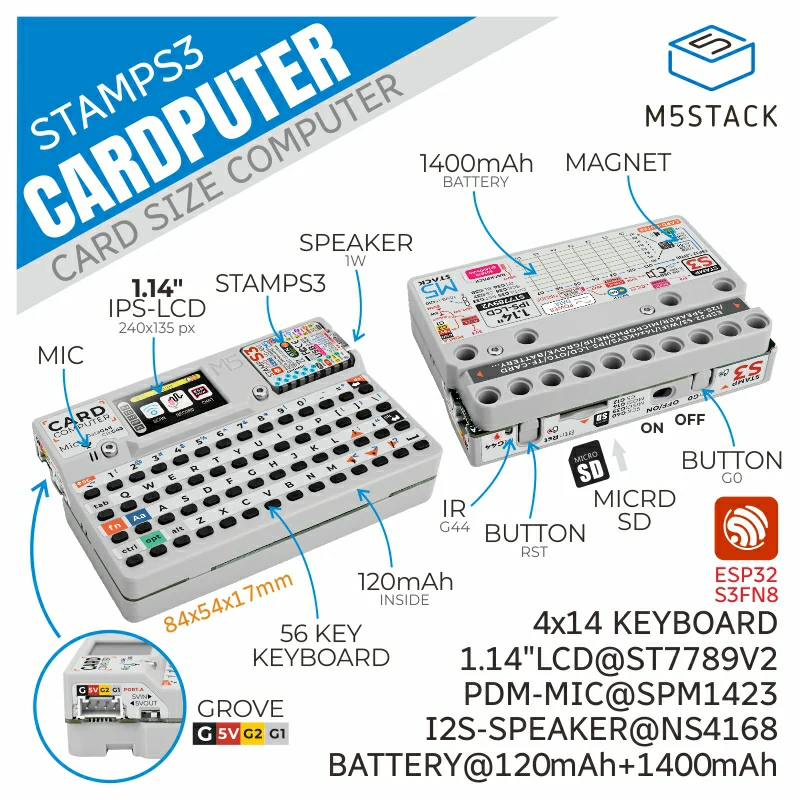

这是一款适合工程师的卡片电脑，采用M5StampS3作为主控，在控制交互方面，配备56按键键盘与1.14寸TFT屏幕进行显示交互，另外板载SPM1423数字MEMS麦克风可以进行录音或者唤醒等，此外还连接腔体喇叭进行声音的播放，搭载一个红外发射管对外进行红外控制交互；扩展方面，板载一个Grove口，可以扩展I2C传感器；存储方面，板载一个Micro SD卡槽，可以进行存储空间的扩容；供电方面，内部配备120mAh+1400mAh(底座中)的锂电池的方案对整机进行供电，大大提高续航能力，内含锂电池充电和升压降压电路；结构方面，底座含磁铁可以进行金属吸附，结构设置兼容乐高孔扩展。该产品使用于工程师快速功能验证设计，工业控制，家居控制系统等。

BU27030NUC：

这款环境光传感器具有16bit数字输出，精度非常高。并且具有I2c接口，可以方便的与Cardputer的i2c 扩展接口进行连接。相关参数特性如下：

• 内置红外切断滤波器
• 具有不同光谱响应的输出
• 因高对应暗窗灵敏度
• 抗50 Hz / 60 Hz光噪声
• I2C总线接口(支持f/s模式)
• 对应1.2 V和1.8 V逻辑接口
• 分辨率0.0007 lx/个(类型)
• (最高增益和最长测量时间设定)

三、电路图

暂时省略，后续加上。

四、总结

通过此次FastBond2阶段1基础部分的创意设计，构思了一个基于m5stack的cardputer的智能桌面工具。这个功能丰富的工具可以在时间， 娱乐，天气等多个方面扩展，实现后是一个非常具有“生产力”的工具。

在接下来的挑战阶段，将尝试用kicad来制作一个BU27030光传感器等小扩展板，期待能够实现它！
