内容介绍

项目描述

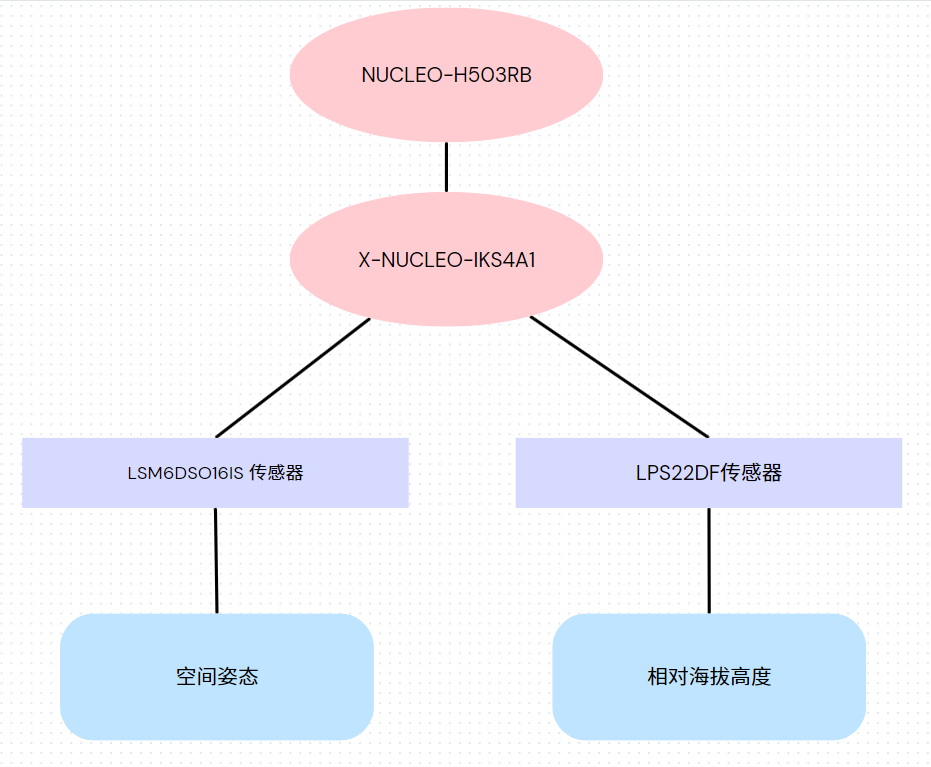

本项目使用了X-NUCLEO-IKS4A1上面的LSM6DSO16IS传感器来测量空间姿态，用LPS22DF传感器来测量相对海拔高度。测量到的信息通过NUCLEO-H503RB上的stlink串口传送到电脑上。

上位机使用的是Adafruit官方的网页版在线工具Adafruit WebSerial 3D Model Viewer。这个工具支持通过串口输入欧拉角或四元数信息，然后将空间姿态通过3D模型显示在页面上。工具的地址是：https://adafruit.github.io/Adafruit_WebSerial_3DModelViewer/

LSM6DSO16IS传感器是一个MEMS 3D加速度计 (±2/±4/±8/±16 g) + 3D陀螺仪 (±125/±250/±500/±1000/±2000 dps) 与ISPU（智能处理单元）。项目中将3D加速度计与3D陀螺仪的输出融合成为四元数的计算就是在传感器内部的ISPU完成的。

LSM6DSO16ISNTR

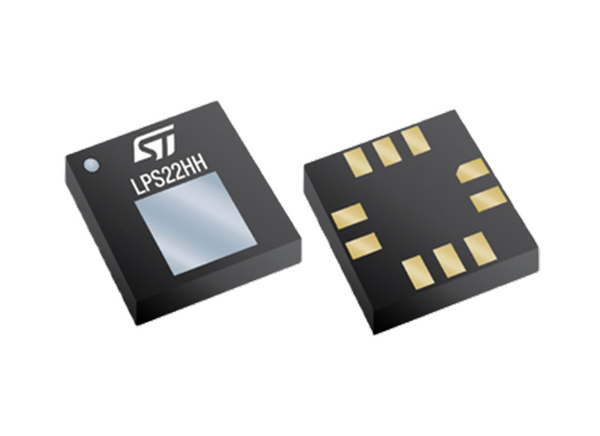

LPS22DF传感器是一个低功率和高精度MEMS压力传感器，260-1260 hPa绝对数字输出气压计。

LPS22DF MEMS Nano Pressure Sensor - STMicro | Mouser

软件流程图及各功能对应的主要代码片段及说明

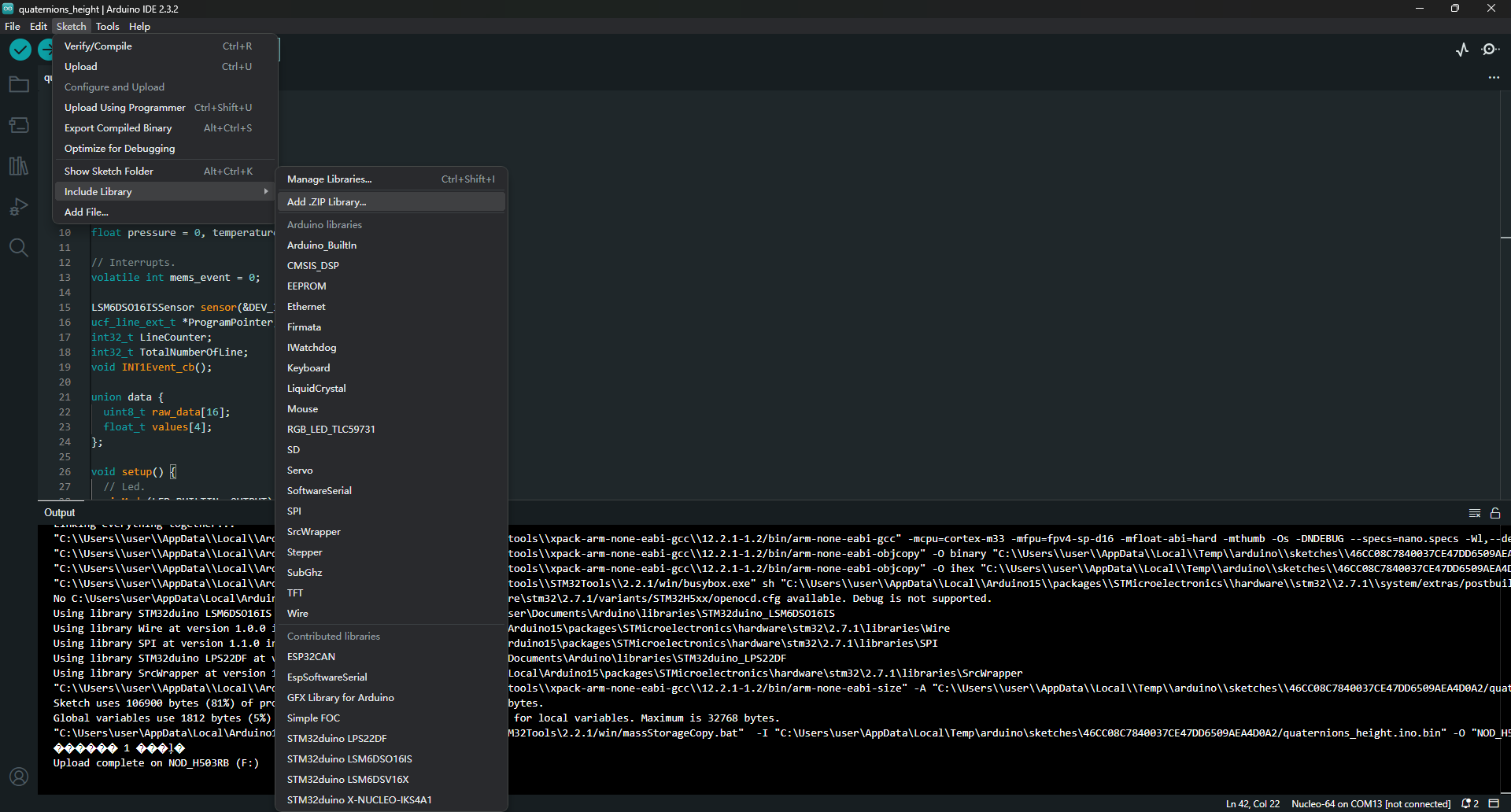

项目是使用arduino进行编写的。在编写程序前，需要下载两个传感器对应的arduino库文件，相应的文件我会添加在附件中，可以在arduino ide中通过导入zip库的形式进行安装。

要想使用LSM6DSO16IS传感器内部的ISPU计算融合数据，首先要对寄存器进行配置，将程序写入ISPU。这部分程序是官方编译好的hex，单独写在sensor_fusion.h文件中。这个文件需要和主程序放在同一个文件夹下。

接下来看一下主程序，两个传感器都是通过i2c连接到单片机上，首先要初始化i2c接口和两个传感器，以及一些所需的全局变量。

#include "LSM6DSO16ISSensor.h"
#include "sensor_fusion.h"
#include <LPS22DFSensor.h>

#define INT_1 A5
#define DEV_I2C Wire
#define SerialPort Serial

LPS22DFSensor PressTemp(&DEV_I2C);
float pressure = 0, temperature2 = 0, init_height = 0, height = 0;

// Interrupts.
volatile int mems_event = 0;

LSM6DSO16ISSensor sensor(&DEV_I2C, LSM6DSO16IS_I2C_ADD_L);
ucf_line_ext_t *ProgramPointer;
int32_t LineCounter;
int32_t TotalNumberOfLine;
void INT1Event_cb();

union data {
  uint8_t raw_data[16];
  float_t values[4];
};

下面是设置函数，这个函数只会被运行一次，用来执行参数的配置。往ISPU中写入对应的程序也在这一步中完成。同时还需要获取上电时开发板的海拔，用来计算相对海拔时作为参考。海拔计算使用hypsometric formula

void setup() {
  // Led.
  pinMode(LED_BUILTIN, OUTPUT);

  // Initialize serial for output.
  SerialPort.begin(115200);

  // Initlialize i2c.
  DEV_I2C.begin();

  // Initlialize components.
  sensor.begin();
  sensor.Enable_X();
  sensor.Enable_G();

  PressTemp.begin();
  PressTemp.Enable();
  delay(250);
  PressTemp.GetPressure(&pressure);
  PressTemp.GetTemperature(&temperature2);
  init_height = ((pow((101.325 / (pressure / 10)), (1 / 5.257)) - 1) * (temperature2 + 273.15)) / 0.0065;

  // Feed the program to ISPU
  ProgramPointer = (ucf_line_ext_t *)ispu_conf;
  TotalNumberOfLine = sizeof(ispu_conf) / sizeof(ucf_line_ext_t);
  SerialPort.println("LSM6DSO16IS ISPU Sensor Fusion");
  SerialPort.print("UCF Number Line=");
  SerialPort.println(TotalNumberOfLine);

  for (LineCounter = 0; LineCounter < TotalNumberOfLine; LineCounter++) {
    if (ProgramPointer[LineCounter].op == MEMS_UCF_OP_WRITE) {
      if (sensor.Write_Reg(ProgramPointer[LineCounter].address, ProgramPointer[LineCounter].data)) {
        SerialPort.print("Error loading the Program to LSM6DSO16ISSensor at line: ");
        SerialPort.println(LineCounter);
        while (1) {
          // Led blinking.
          digitalWrite(LED_BUILTIN, HIGH);
          delay(250);
          digitalWrite(LED_BUILTIN, LOW);
          delay(250);
        }
      }
    } else if (ProgramPointer[LineCounter].op == MEMS_UCF_OP_DELAY) {
      delay(ProgramPointer[LineCounter].data);
    }
  }
  SerialPort.println("Program loaded inside the LSM6DSO16IS ISPU");
  // Interrupts.
  pinMode(INT_1, INPUT);
  attachInterrupt(INT_1, INT1Event_cb, RISING);
}

void INT1Event_cb() {
  mems_event = 1;
}

下面是主循环部分，将获取到的空间姿态和相对高度发送到串口。

void loop() {
  union data quaternions;
  // When the quaternion for the new sample is computed and available in the output registers an interrupt is generated.
  if (mems_event) {
    LSM6DSO16IS_ISPU_Status_t ispu_status;
    mems_event = 0;
    sensor.Get_ISPU_Status(&ispu_status);
    // Check if the ISPU event is from the algo00.
    if (ispu_status.ia_ispu_0) {
      // Read quaternions and print them.
      sensor.Read_ISPU_Output(LSM6DSO16IS_ISPU_DOUT_00_L, &quaternions.raw_data[0], 16);
      SerialPort.print("Quaternion: ");
      SerialPort.print(quaternions.values[3], 4);
      SerialPort.print(", ");
      SerialPort.print(quaternions.values[1], 4);
      SerialPort.print(", ");
      SerialPort.print(-quaternions.values[0], 4);
      SerialPort.print(", ");
      SerialPort.println(quaternions.values[2], 4);

      // Read pressure and temperature.
      PressTemp.GetPressure(&pressure);
      PressTemp.GetTemperature(&temperature2);
      height = (pow((101.325 / (pressure / 10)), (1 / 5.257)) - 1) * (temperature2 + 273.15) / 0.0065;
      SerialPort.print("Relative Height: ");
      SerialPort.println(height - init_height);
    }
  }
}

功能展示及说明

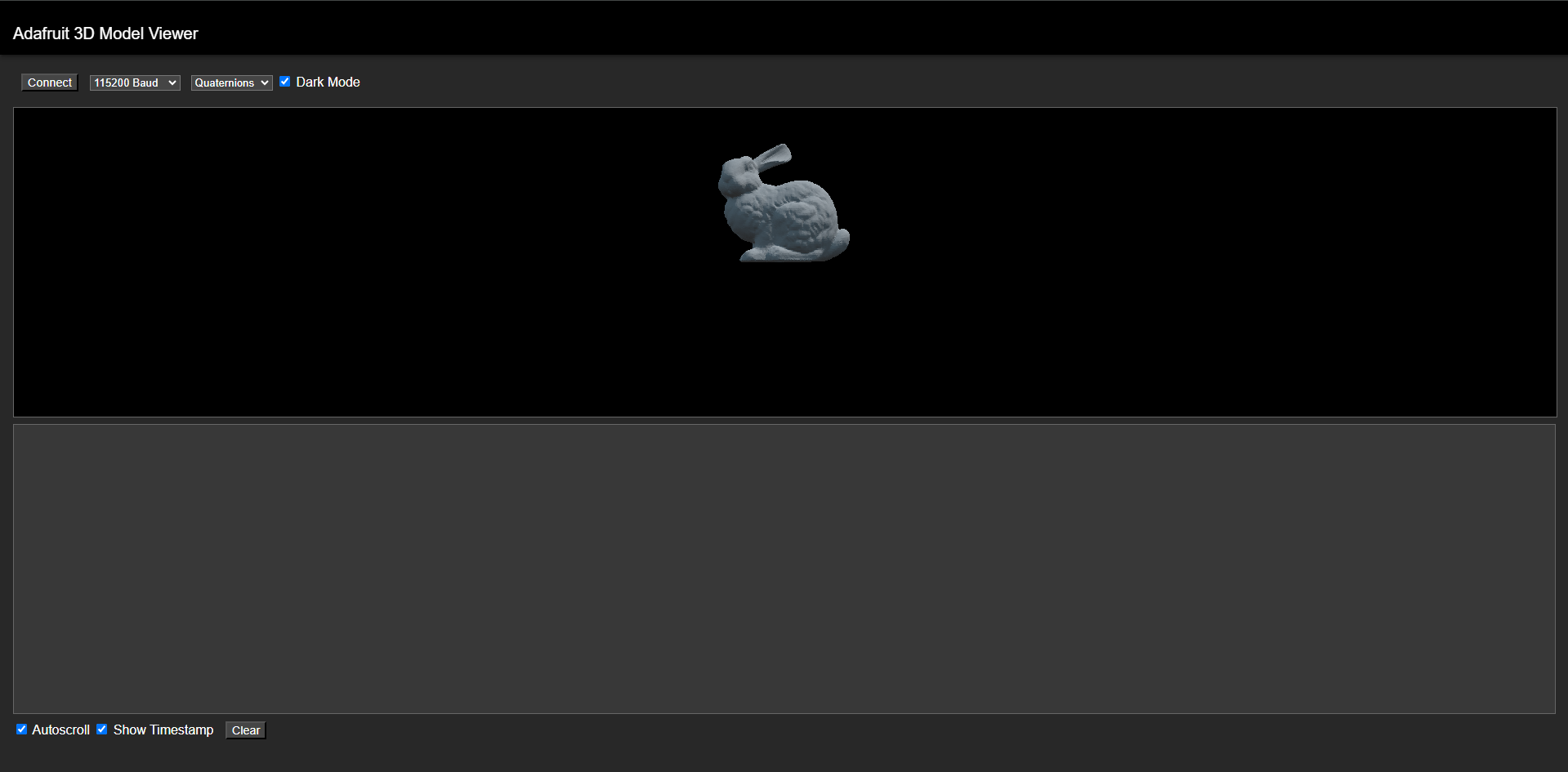

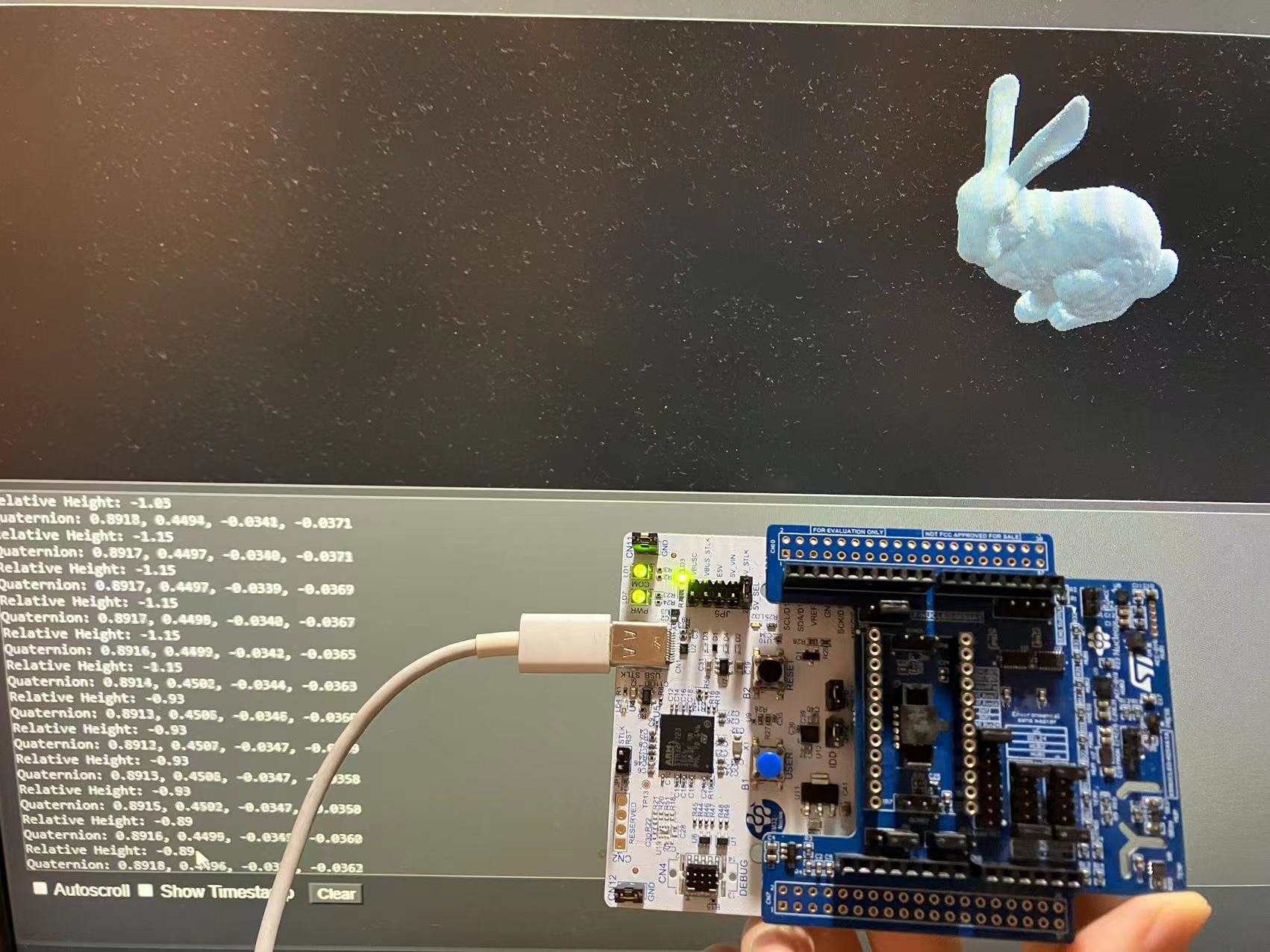

连接Adafruit WebSerial 3D Model Viewer，可以从串口中看到数据，3D模型也可以随着板卡运动而运动。

对本活动的心得体会

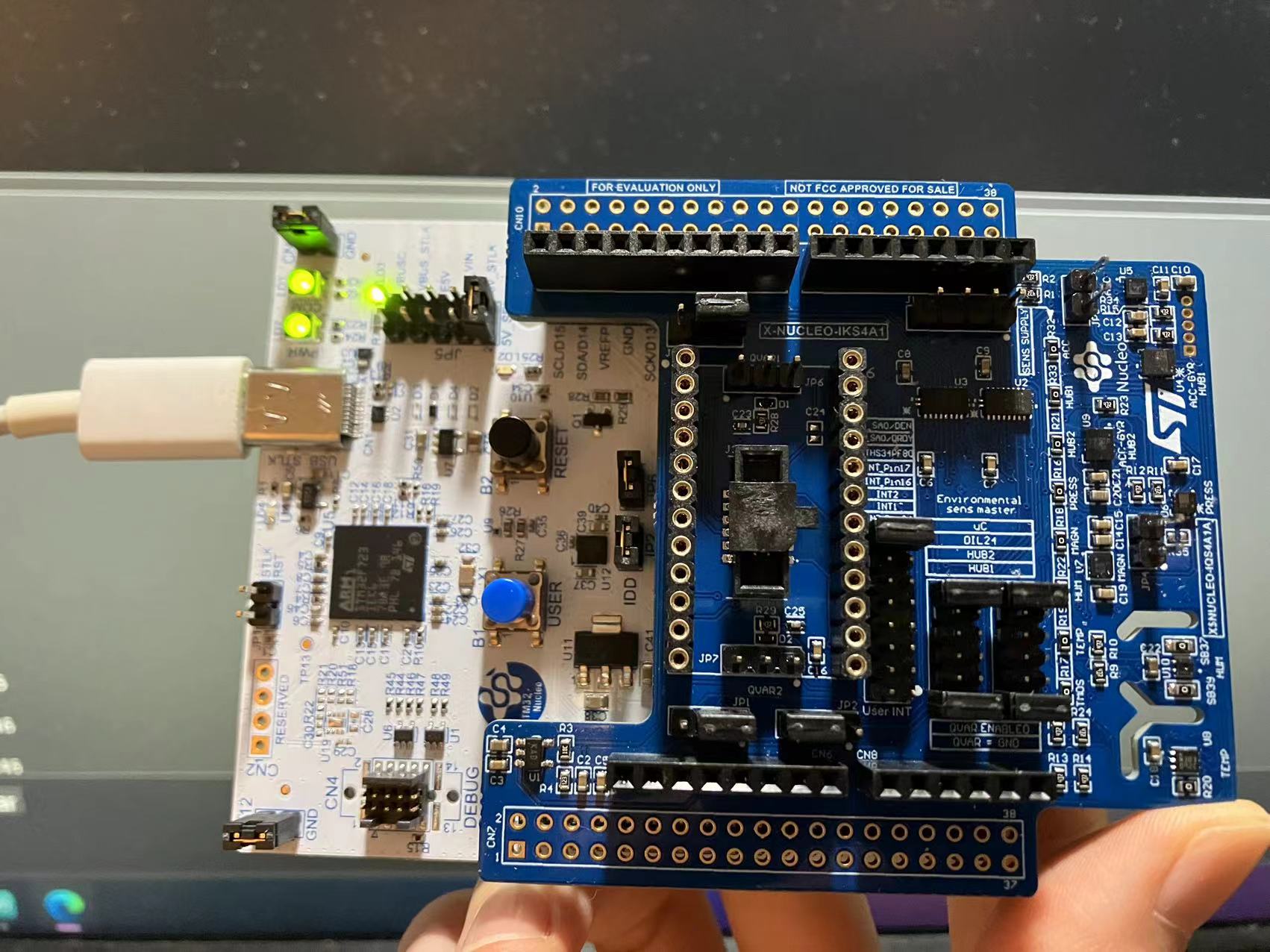

本次活动中我使用了X-NUCLEO-IKS4A1搭配NUCLEO-H503RB使用，使用起来非常方便，可以做到即插即用。这次开发再次让我体验到STM32开发环境的友好，哪怕不是官方的开发环境，使用第三方arduino，官方都做了非常到位的适配，有齐全的库和范例对应芯片的各个功能。
