内容介绍

项目描述

这个项目使用X-NUCLEO-IKS4A1和NUCLEO-G474RE，实现了VR体感追踪器的设计。它的主要功能为：计算板卡的空间姿态以及相对海拔高度变化，并且可以将数据传输到电脑上。

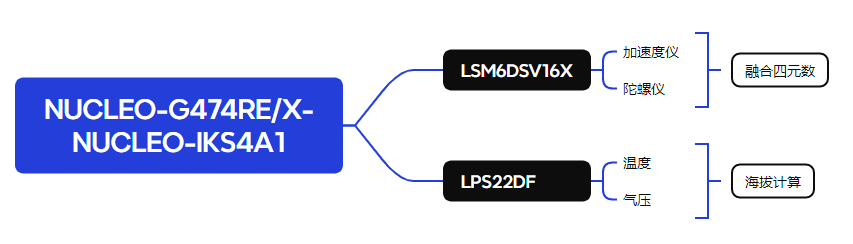

把数据传输到电脑上，所使用的是串口通讯。介绍一下项目用到的硬件部分：

NUCLEO-G474RE

采用LQFP64封装的STM32 微控制器
与ARDUINO®共享的1个用户LED
1个用户按钮和1个复位按钮
32.768 kHz晶体振荡器
板连接器：ARDUINO® Uno V3扩展连接器意法半导体的morpho延长引脚头，用于完全访问所有STM32 I/O
灵活的供电选项：ST-LINK、USB VBUS或外部电源
具有USB重新枚举功能的板上ST-LINK调试器/编程器：大容量存储器、虚拟COM端口和调试端口
提供了全面的免费软件库和例程，可从STM32Cube MCU软件包获得
支持多种集成开发环境（IDE），包括IAR Embedded Workbench®、MDK-ARM，以及STM32CubeIDE
外部SMPS生成Vcore逻辑电源
24 MHz HSE
板连接器：外部SMPS实验专用连接器Micro-AB或Mini-AB USB连接器（用于ST-LINK）MIPI®调试连接器
兼容Arm® Mbed Enabled™

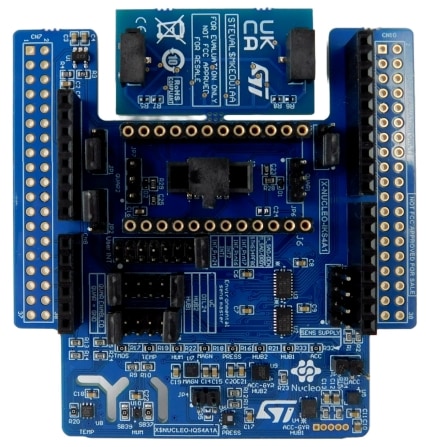

X-NUCLEO-IKS4A1

X-NUCLEO-IKS4A1是一款运动MEMS和环境传感器评估板套件，包括X-NUCLEO-IQS4A1主板（搭载运动MEMS和环境传感器）和可拆卸的STEVAL-MKE001A附加板（搭载Qvar滑动电极）。

LSM6DSV16X

LSM6DSV16X采用系统级封装，包含一个3D数字加速度计和一个3D数字陀螺仪（采用三核芯架构，通过专用的配置、处理和滤波功能在3个独立通道上处理加速度数据、角速度数据）。

LSM6DSV16X在高性能模式下以0.65 mA的电流提供强劲性能，并且具有始终开启功能的同时提供低功耗特性，可为消费者提供优越的运动体验。

LSM6DSV16X为OIS、EIS和运动处理而内嵌先进的专用功能（如有限状态机和MLC（具有面向物联网应用的可导出AI功能））和数据过滤特性。

LSM6DSV16X内嵌的Qvar（电荷变化检测）支持用户界面功能：单击、双击、三击、长按、左/右 - 右/左滑动。

LSM6DSV16X内嵌模拟集线器，能够连接外部模拟输入并将其转换为数字信号进行处理。

LPS22DF

LPS22DF是一款超紧凑型压阻绝对压力传感器，可用作数字输出气压计。LPS22DF相比前代产品具有更低的功耗和更小的压力噪声。

该器件包含传感元件和IC接口，该接口通过I²C、MIPI I3CSM或SPI接口实现传感元件与应用的通信，同时该器件也支持用于数据接口的广泛Vdd IO。检测绝对压力的传感元件由悬浮膜组成，采用ST开发的专门工艺进行制造。

LPS22DF采用全压塑孔LGA封装（HLGA）。可保证在-40 °C到+85 °C的温度范围都能工作。封装上有开孔，以便外部压力到达传感元件。

软件流程图及各功能对应的主要代码片段及说明

软件分两部分，一个是单片机上的程序，另一部分是上位机程序。先说单片机部分。

单片机部分使用的是PlatformIO中的Arduino框架。

项目配置信息写在platformio.ini文件中：

[env:nucleo_g474re]
platform = ststm32
board = nucleo_g474re
framework = arduino
monitor_speed = 115200
lib_deps =
    https://github.com/stm32duino/X-NUCLEO-IKS4A1.git
    https://github.com/stm32duino/LSM6DSV16X.git
    https://github.com/stm32duino/LSM6DSO16IS.git
    https://github.com/stm32duino/LIS2DUXS12.git
    https://github.com/stm32duino/LIS2MDL.git
    https://github.com/stm32duino/SHT40-AD1B.git
    https://github.com/stm32duino/LPS22DF.git
    https://github.com/stm32duino/STTS22H.git

接着是主程序部分，首先导入对应的包，声明对象，初始化变量：

#include <Arduino.h>
#include <LSM6DSV16XSensor.h>
#include <LPS22DFSensor.h>

#define ALGO_FREQ 120U                  /* Algorithm frequency 120Hz */
#define ALGO_PERIOD (1000U / ALGO_FREQ) /* Algorithm period [ms] */
unsigned long startTime, elapsedTime;

LSM6DSV16XSensor AccGyr(&Wire);
uint8_t tag = 0;
float quaternions[4] = { 0 };

LPS22DFSensor PrsTpt(&Wire);
unsigned int height_index = 0;
float height = 0;
const uint8_t height_length = 64;
float height_list[height_length] = { 0 };
float initial_height = 0;
float current_height = 0;

接下来定义高度计算的函数。由于计算值波动巨大，因此进行8次采样取平均：

void read_height() {
  uint8_t num_sample = 8;
  float pressure_temp;
  float temperature_temp;
  float pressure = 0;
  float temperature = 0;
  for (int i = 0; i < num_sample; i++) {
    PrsTpt.GetPressure(&pressure_temp);
    PrsTpt.GetTemperature(&temperature_temp);
    pressure += pressure_temp;
    temperature += temperature_temp;
  }
  pressure = pressure / num_sample;
  temperature = temperature / num_sample;
  height = (pow((101.325 / (pressure / 10)), (1 / 5.257)) - 1) * (temperature + 273.15) / 0.0065;
}

下面是setup函数，初始化两个传感器，并对初始高度进行计算。每次得到的高度数据装入一个长度为64的列表中，取平均得到初始高度：

void setup() {

  Serial.begin(115200);
  while (!Serial) {
    yield();
  }

  Wire.begin();

  uint8_t status = 0;
  // Initialize LSM6DSV16X.
  status |= AccGyr.begin();
  status |= AccGyr.Enable_X();
  status |= AccGyr.Enable_G();
  // Enable Sensor Fusion
  status |= AccGyr.Set_X_FS(4);
  status |= AccGyr.Set_G_FS(2000);
  status |= AccGyr.Set_X_ODR(120.0f);
  status |= AccGyr.Set_G_ODR(120.0f);
  status |= AccGyr.Set_SFLP_ODR(120.0f);
  status |= AccGyr.Enable_Rotation_Vector();
  status |= AccGyr.FIFO_Set_Mode(LSM6DSV16X_STREAM_MODE);

  if (status != LSM6DSV16X_OK) {
    Serial.println("LSM6DSV16X Sensor failed to init/configure");
    while (1)
      ;
  }

  // Initialize LPS22DF.
  status |= PrsTpt.begin();
  status |= PrsTpt.Enable();
  if (status != LPS22DF_OK) {
    Serial.println("LPS22DF Sensor failed to init/configure");
    while (1)
      ;
  }
  delay(1000);
  for (int i = 0; i < height_length; i++) {
    read_height();
    height_list[i] = height;
  }
  for (int i = 0; i < height_length; i++) {
    initial_height += height_list[i];
  }
  initial_height = initial_height / height_length;
  Serial.println(initial_height);
  Serial.println("Initialization Finished!");
}

下面是主循环函数，从LSM6DSV16X中获取四元数空间姿态，并打印到串口；高度数据是用最新的采样函数得到的数据，替换掉长度为64的列表中最老的一个高度数据，并取平均。相当于做了个长度为64的移动平均，来平滑数据：

void loop() {
  uint16_t fifo_samples;

  // Check the number of samples inside FIFO
  if (AccGyr.FIFO_Get_Num_Samples(&fifo_samples) != LSM6DSV16X_OK) {
    Serial.println("LSM6DSV16X Sensor failed to get number of samples inside FIFO");
    return;
  }

  // Read the FIFO if there is one stored sample
  if (fifo_samples > 0) {
    for (int i = 0; i < fifo_samples; i++) {
      AccGyr.FIFO_Get_Tag(&tag);
      if (tag == 0x13u) {
        AccGyr.FIFO_Get_Rotation_Vector(&quaternions[0]);
      }
    }
    // Print last Quaternion data
    Serial.print("Quaternion: ");
    Serial.print(quaternions[3], 4);
    Serial.print(", ");
    Serial.print(quaternions[0], 4);
    Serial.print(", ");
    Serial.print(quaternions[1], 4);
    Serial.print(", ");
    Serial.println(quaternions[2], 4);
  }

  // Read the height
  read_height();
  height_list[height_index] = height;
  height_index = (height_index + 1) % height_length;
  current_height = 0;
  for (int i = 0; i < height_length; i++) {
    current_height += height_list[i];
  }
  current_height = current_height / height_length;
  Serial.print("Height Data: ");
  Serial.print(initial_height, 2);
  Serial.print(", ");
  Serial.print(current_height, 2);
  Serial.print(", ");
  Serial.println(current_height - initial_height, 2);
}

上位机使用的是QT6，基于python环境进行编程的。在3D场景中显示一个长方体，然后再根据串口中收到的信息来更新旋转角度和高度。

import sys
from PySide6.QtCore import Property, QObject, QPropertyAnimation, Signal, QTimer
from PySide6.QtGui import QGuiApplication, QMatrix4x4, QQuaternion, QVector3D
from PySide6.Qt3DCore import Qt3DCore
from PySide6.Qt3DExtras import Qt3DExtras

import serial

class Window(Qt3DExtras.Qt3DWindow):
    def __init__(self):
        super().__init__()
        # 打开串口
        self.serial = serial.Serial("COM14", 115200)

        # Camera
        self.camera().lens().setPerspectiveProjection(45, 16 / 9, 0.1, 1000)
        self.camera().setPosition(QVector3D(0, 0, 40))
        self.camera().setViewCenter(QVector3D(0, 0, 0))

        # For camera controls
        self.createScene()
        self.camController = Qt3DExtras.QOrbitCameraController(self.rootEntity)
        self.camController.setLinearSpeed(50)
        self.camController.setLookSpeed(180)
        self.camController.setCamera(self.camera())

        self.setRootEntity(self.rootEntity)

        # 创建 QTimer 对象
        self.timer = QTimer()
        self.timer.setInterval(0.1)  # 设置定时器间隔为0.1ms
        self.timer.timeout.connect(self.updateTorusRotation)  # 连接超时信号到更新函数
        self.timer.start()  # 启动定时器

    def createScene(self):
        # Root entity
        self.rootEntity = Qt3DCore.QEntity()

        # Material
        self.material = Qt3DExtras.QGoochMaterial(self.rootEntity)

        # cube
        self.cube_entity = Qt3DCore.QEntity(self.rootEntity)
        self.cube_mesh = Qt3DExtras.QCuboidMesh()
        self.cube_mesh.setXExtent(16)
        self.cube_mesh.setYExtent(4)
        self.cube_mesh.setZExtent(8)

        self.cube_transform = Qt3DCore.QTransform()
        self.cube_transform.setScale3D(QVector3D(1.0, 1.0, 1.0))
        self.cube_transform.setTranslation(QVector3D(0, 0, 0))
        self.cube_transform.setRotation(QQuaternion(0, 0, 0, 0))

        self.cube_entity.addComponent(self.cube_mesh)
        self.cube_entity.addComponent(self.cube_transform)
        self.cube_entity.addComponent(self.material)

    def updateTorusRotation(self):
        # 从串口读取数据
        data = self.serial.readline().decode().strip().split(": ")
        print(data)
        if len(data) == 2 and data[0] == "Quaternion":
            quat_values = [float(x) for x in data[1].split(", ")]
            quat1 = [quat_values[1], quat_values[0], quat_values[2], -quat_values[3]]
            quat = QQuaternion(*quat1)
            self.cube_transform.setRotation(quat)
        if len(data) == 2 and data[0] == "Height Data":
            height_values = [float(x) for x in data[1].split(", ")]
            self.cube_transform.setTranslation(QVector3D(0, height_values[2] * 10, 0))

if __name__ == "__main__":
    app = QGuiApplication(sys.argv)
    view = Window()
    view.show()
    sys.exit(app.exec())

功能展示及说明

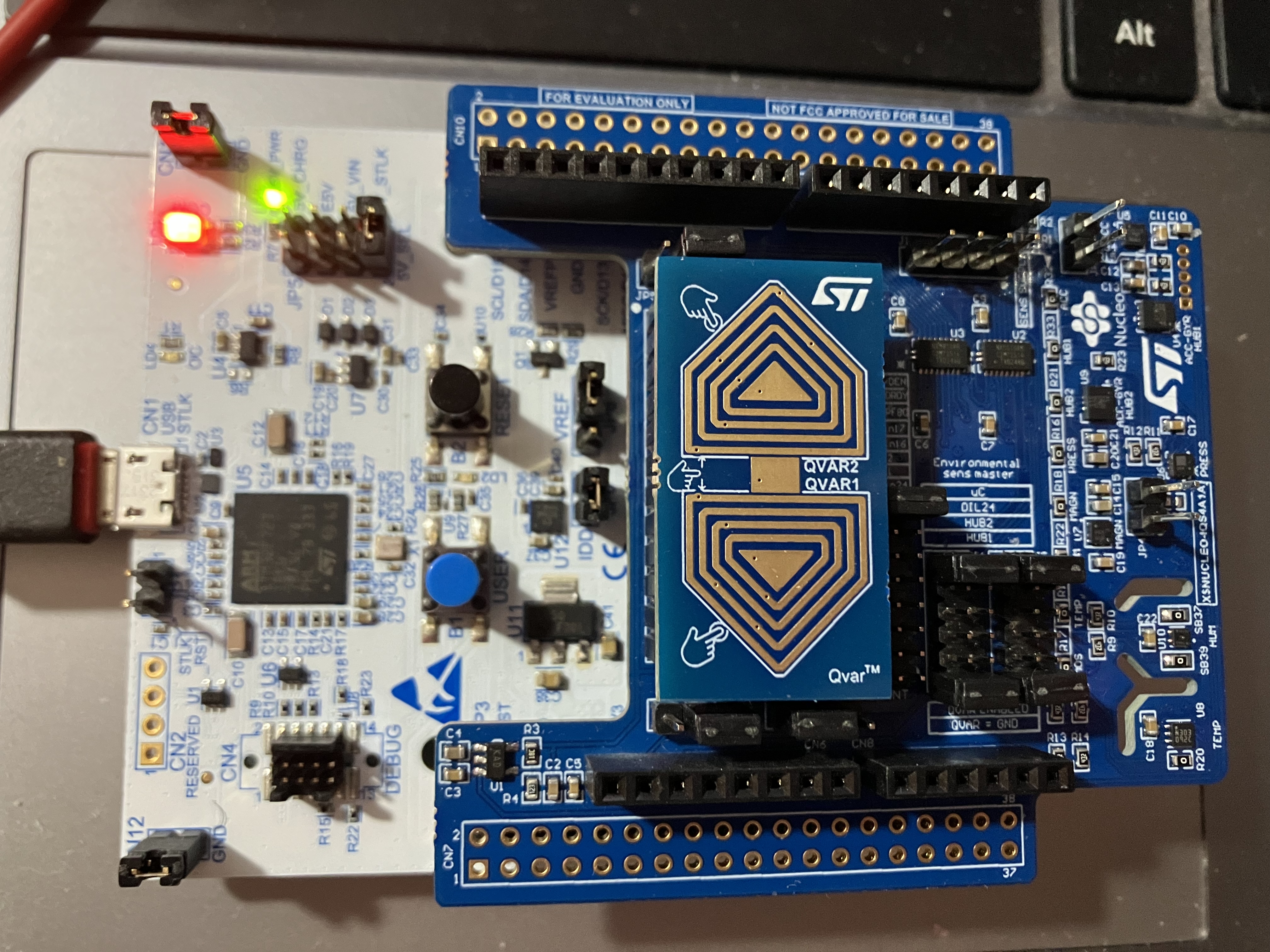

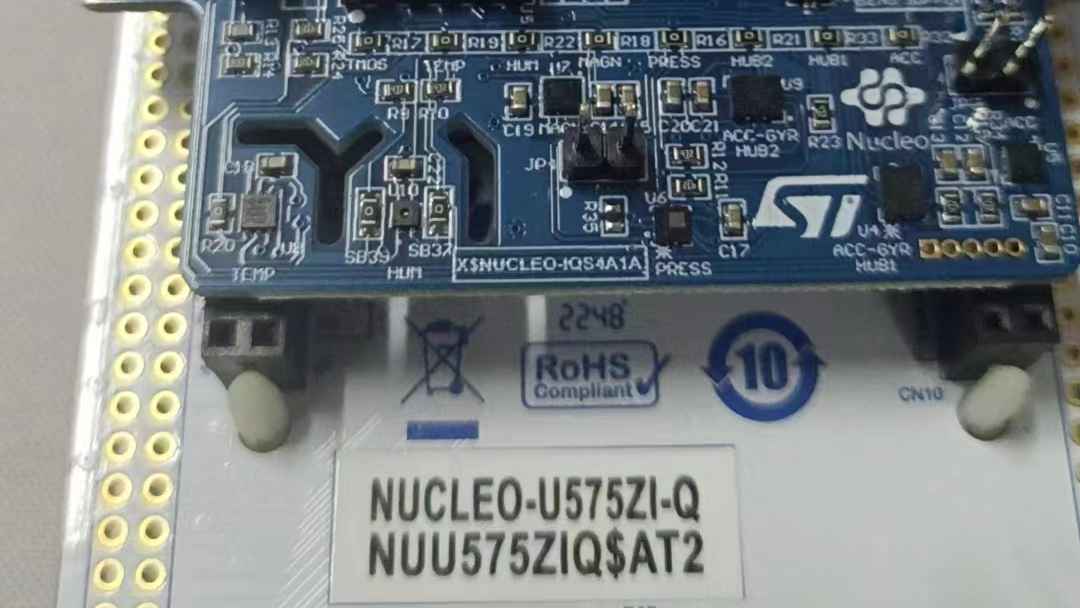

两块板子可以直接组合在一起，Qvar触摸部分需要掰下来插在板子上。

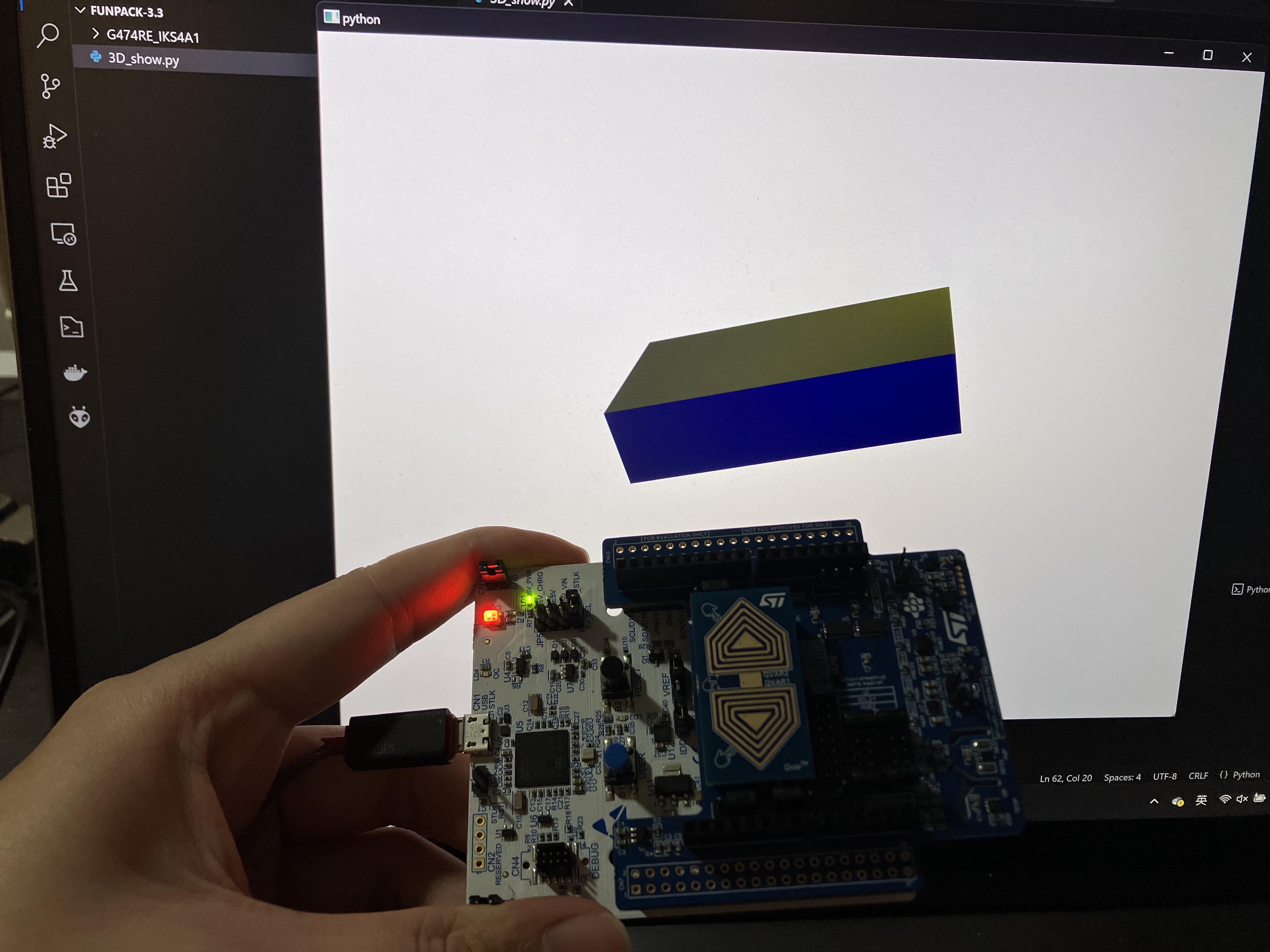

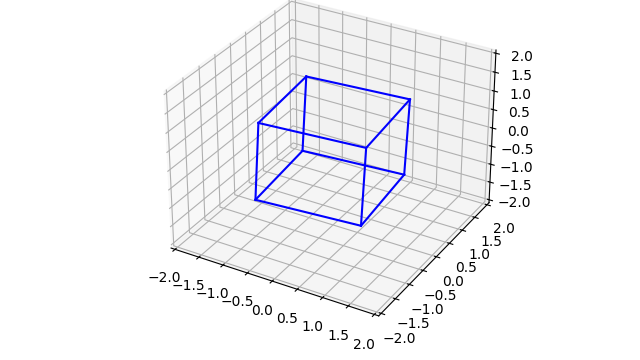

上位机中可以正确显示当前的空间姿态：

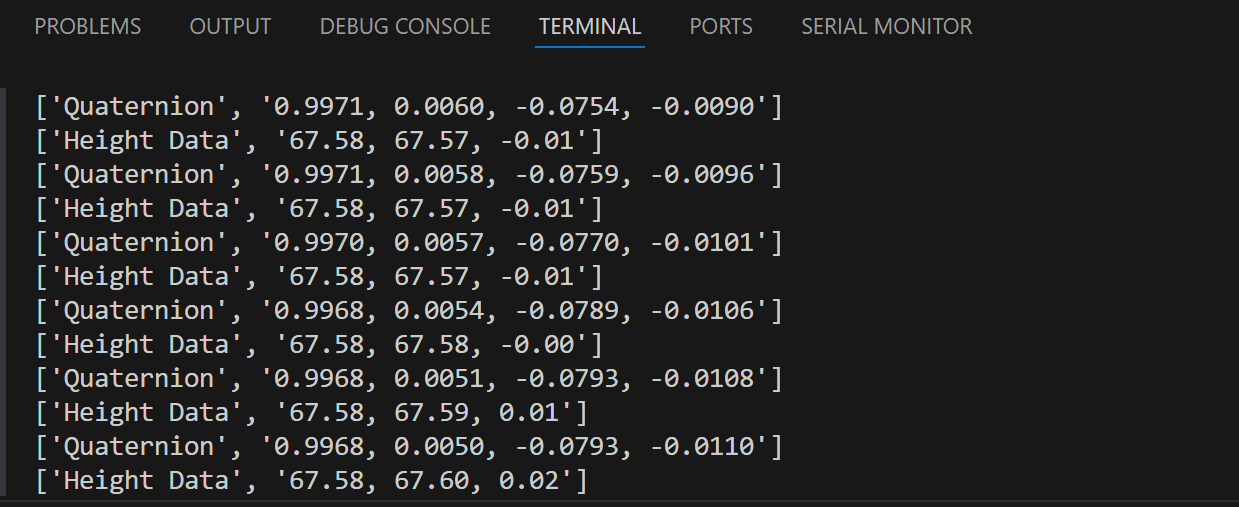

串口读取到的信息：

对本活动的心得体会

本次活动中体验了X-NUCLEO-IKS4A1这款拓展板，这块板子我觉得非常有意思，和其他传感器拓展板的设计思路完全不同。这款板子将多个相似的运动传感器都集成在了同一个板子上，可以方便的横向对比他们的功能以及性能，非常有趣。
