项目来源：Felini - Revolutionary Pocket-Sized Electronic Lab

Felini - 是一款适合专家和电子爱好者的紧凑型设备，就像瑞士军刀一样，Felini 旨在高效替代电子领域的多种常见工具。
用于工具之间转换的可视界面类似于智能手机上的应用程序，没有切换开关，没有使用复杂和晦涩按钮的菜单。 Felini 是多功能工具和万用表革命的开端。
现在，您可以在这里看到整个项目资源：

• https://github.com/obitvn/felini-firmware
• https://github.com/obitvn/felini-hardware

项目背景：

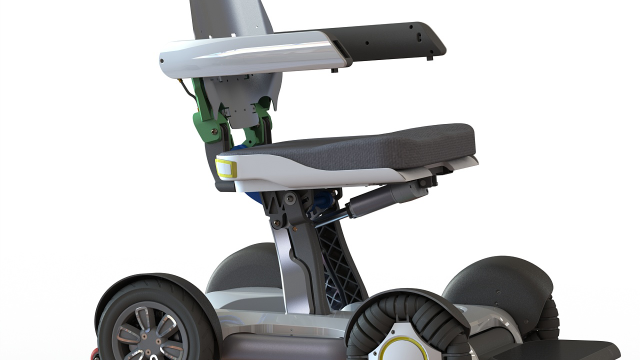

在过去的十年里，我们利用我们的超能力解决了世界各地的各种问题，无论是创造帮助残疾人的工具，用探索机器人穿越海洋深处，用环境传感器网络跨越河流和沼泽，或者从地球的每个角落收集能量，有时与遥远天空的卫星连接，但现在是我们转身为自己打造工具的时候了，好的工具是创建伟大项目的基础。

学生时代，我的背包里总是装着一堆工具：万用表、编程器、USB转UART转换器、电源适配器以及各种模块，还附有一块原型板，可以继续编程和研究，无论我是在宿舍、在校园、或者在实验室的某个地方。我经常羡慕我的IT朋友，他们除了一台时尚简单的笔记本电脑之外什么都没有。即使毕业后，情况也没有太大改变，我还带着一个小工具箱，里面有逻辑分析仪、JLink编程器、适配器等。我相信全世界很多人都面临着和我类似的挑战，现在是我解决这个问题的时候了。

HACKADAY 项目目标

经过几个月的迭代，该项目的愿景已具体化为您在项目图像中看到的内容。我的目标是创建一款紧凑的设备，可以放入口袋中并独立操作，无需笔记本电脑。在现实场景中，例如使用机器人电路、汽车系统或室内传感器网络，随身携带笔记本电脑并不总是可行。该设备体积小，功能独立，使用起来非常方便，是每个人最喜欢的袖珍伴侣。例如，即使在旅行时我也可以阅读和探索酒店的CAN总线网络！

当回到笔记本电脑时，它应该与笔记本电脑无缝集成，以充分利用其固有的功能。过去，我们有过Bus Pirate、JTAGulator、FT2232等“多功能”设备。然而，这些设备总是需要附带原理图和引脚图，这被证明是相当不方便的。在将杜邦电缆插入设备之前，我不想花费额外的时间浏览网页并搜索此信息。这就是为什么使用 Felini，用于连接电线的引脚图将直接显示在屏幕上，使过程更加顺畅和无忧。

与最初的想法相比，Felini 进行了简化，更加经济实惠。 Felini 项目的目标不仅是工程师，还旨在成为学生的用户友好工具。一些常见的功能，如 DAPLink、逻辑分析仪、信号发生器、USB 转 UART/I2C，不需要外部硬件，将来当 USB 控制命令堆栈完成时，可以完全部署在任何价格实惠的ESP32套件上。市场。对于完整版的 Felini，一切都是开源的，从 PCB 制造、SMT 元件组装到外壳制造，都可以在嘉立创完成。因此，任何对电子产品充满热情的人都可以创建自己的版本。

这个项目也是100%开源的，从不同的角度来看，因为它可以直接通过USB端口加载固件，而不需要任何额外的硬件，FELINI可以作为开发套件，兼容esp-idf和Arduino，让学生在开源平台上学习和创新。通过一些小的定制，例如移除2.54毫米连接器，FELINI可以成为可穿戴MHI或带有加速计和显示屏的智能手表。它还可以作为老年人的健康监测设备或手持终端设备。这一切都取决于你的能力。 FELINI 的成本仅为 50 美元左右，可能是适合许多人的设备。

规格和特性：

那么菲利尼能做什么呢？ Felini经过三个试用版本创建，在成本和复杂性之间取得了平衡，同时具备以下技术规格和功能。

规格：

特征：

• 直观的触摸显示屏
• 灵活的引脚排列接口
• 通过 Type C 端口供电和 USB 通信
• 通过编码器进行数值微调的触摸屏
• 3-21V宽电源兼容，引脚电源和USB电源自动无缝切换
• 独立操作，无需笔记本电脑
• 独立3.3V供电，无需电源线
• 每个应用程序引脚映射的可视化界面
• 通过蜂鸣器发出声音警报
• 通过 BLE/Wifi 进行无线连接。

详细设计目标和应用

就愿望而言，我希望最大限度地发挥 Felini 对于嵌入式应用的硬件功能，并实现与 Felini 所取代的设备相当的性能。这将满足我的大部分测试需求，我希望它也能满足您的需求。这是我提出的一套初步设计目标。

当前的原型完全满足了这些目标：

• DAP Link 支持大多数 ARM 内核微控制器系列的调试
• 标准USB UART/RS485 桥接器
• I2C总线快速地址扫描工具，版本检查
• 通过编码器进行角度调整的伺服控制，用于伺服测试目的
• 控制 WS2812、RGB、1903、9803 和 6803 LED 灯带
• 观察测量GPIO引脚0-3300V范围内的模拟电压
• USB转CAN 2.0
• 频率脉冲计数
• 延迟的时间测量，例如两次按键之间的间隔或测量代码执行时间
• 当电源功能未激活时，通过 XT30-UM 测量 0-21V 范围内的电压
• 通过 XT30U-M 端口供电/充电
• 绝缘外壳
• 用作学生介绍嵌入式编程的开发套件

未来将制定以下目标

• 开发命令行界面以通过笔记本电脑、BLE 或 Wifi 控制 Felini。
• 应用程序将以可执行文件的形式充当真正的应用程序，允许您通过 USB 或蓝牙安装或更新它们。

硬件和 3D 模型以及设备外壳可在此处下载。
