项目来源：Quadrant An open source multi-channel hand-tracking interface for music, art, and more

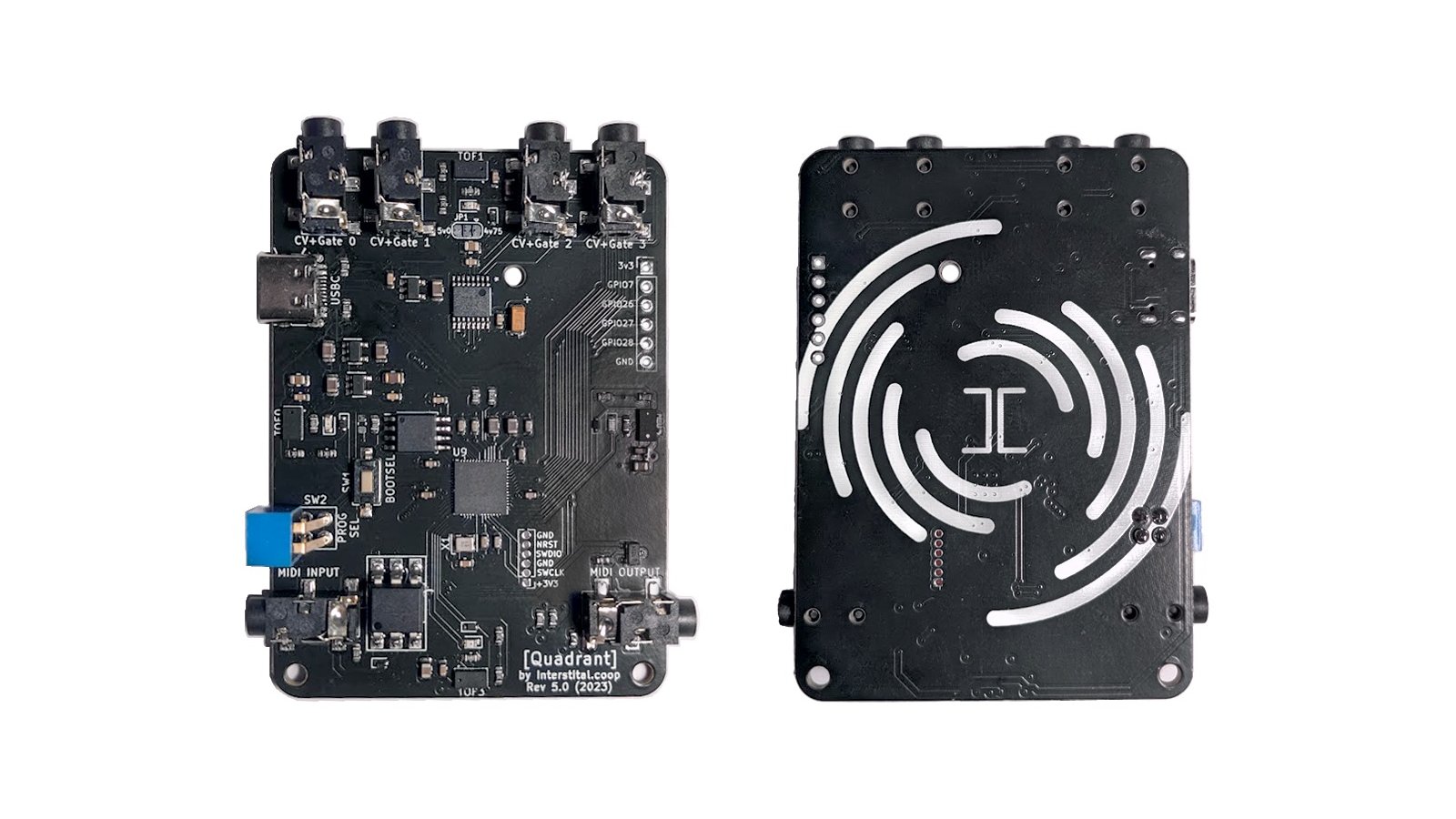

Quadrant是一种基于距离传感器阵列的人机界面。该设备由 4 个飞行时间传感器组成，专门设计用于检测用户手在自由空间中的位置、速度和方向。板载信号处理用于识别手势和其他事件，这些值可以映射到软件和硬件合成器中的各种音乐参数。 Quadrant 具有 USB、CV 和硬件 MIDI 输出，因此您可以将其连接到计算机、模拟合成器或任何其他兼容设备。

制作互动艺术、音乐等

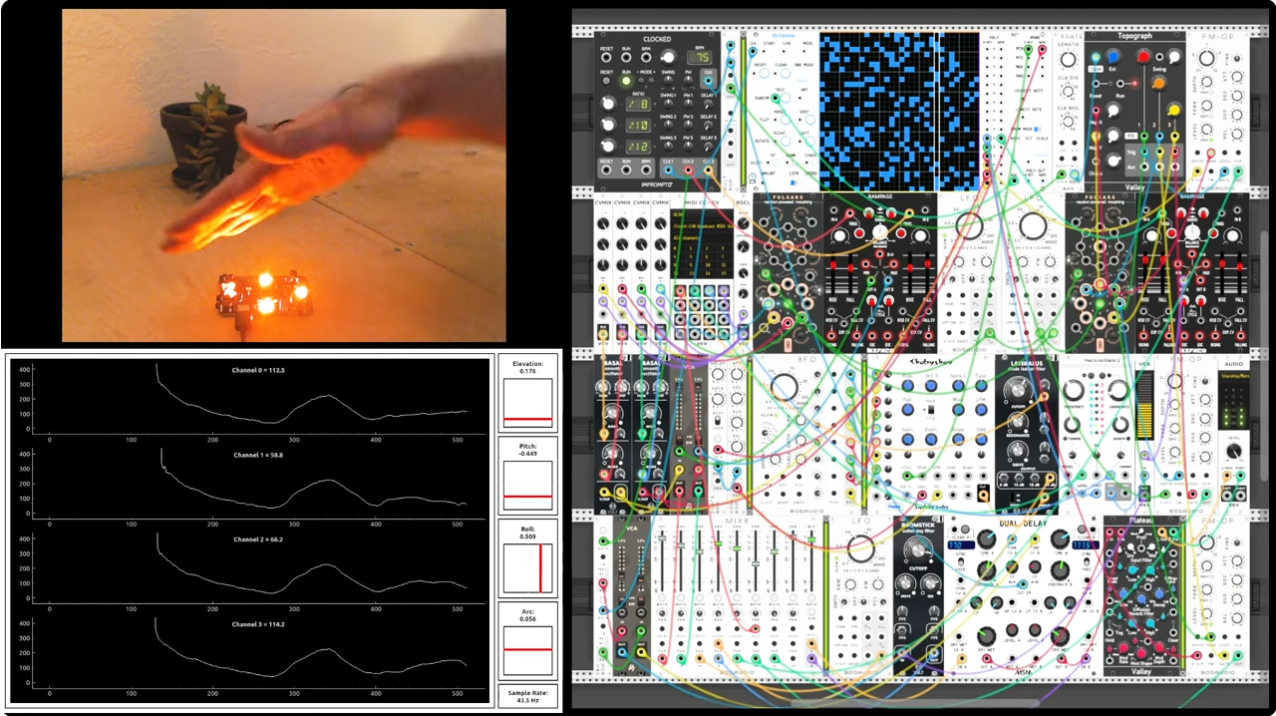

Quadrant 非常适合创建生成计算机音乐、控制 DAW、与 DJ 软件交互以及使用 Max MSP 和 Pure Data 进行演奏。通过 CV 或 MIDI 直接控制您的模拟合成器 - 无需笔记本电脑！或者从视觉上思考独特的 VJ 控制、LED 照明和视频合成器。它甚至能够进行手势识别：向左滑动、向右滑动、通过光束交叉触发事件等等。

Quadrant 是完全开源的并且兼容 Arduino（这里是官方库）。我们已将所有低级功能和严格的时序代码封装到一个简单的 API 中，因此您可以立即开始使用 Quadrant 来实现您的任何想象。

特点和规格

• 4 x VL53L0x 飞行时间距离传感器
• 22" 检测范围，1 毫米精度
• 43 Hz 采样率（所有通道）
• RP2040微控制器
• • 双核实时信号处理
  • Micropython和 Arduino 兼容
• 4 x 控制电压 (CV) + 门输出
• • 1/8" TRS 连接器（左=CV，右=门）
  • 0 至 +5V 范围
• 带 1/8" TRS 连接器的硬件 MIDI 输入和输出
• • 1/8" TRS 连接器（左=CV，右=门）
  • MIDI IN -> MIDI THRU 在固件中可选（将多个Quadrant 链接在一起！）
• USB串行接口
• • USB-C 连接器
• 4 个通用输入输出接口
• • 0.1" 接头
• 2 个 DIP 开关
• • 在 4 种用户定义模式之间进行选择

完全开源

我们很自豪能够获得开源硬件协会 ( OSHWA ID US002560)的 Quadrant 开源认证！您可以在 GitHub 上找到硬件、固件和应用软件：

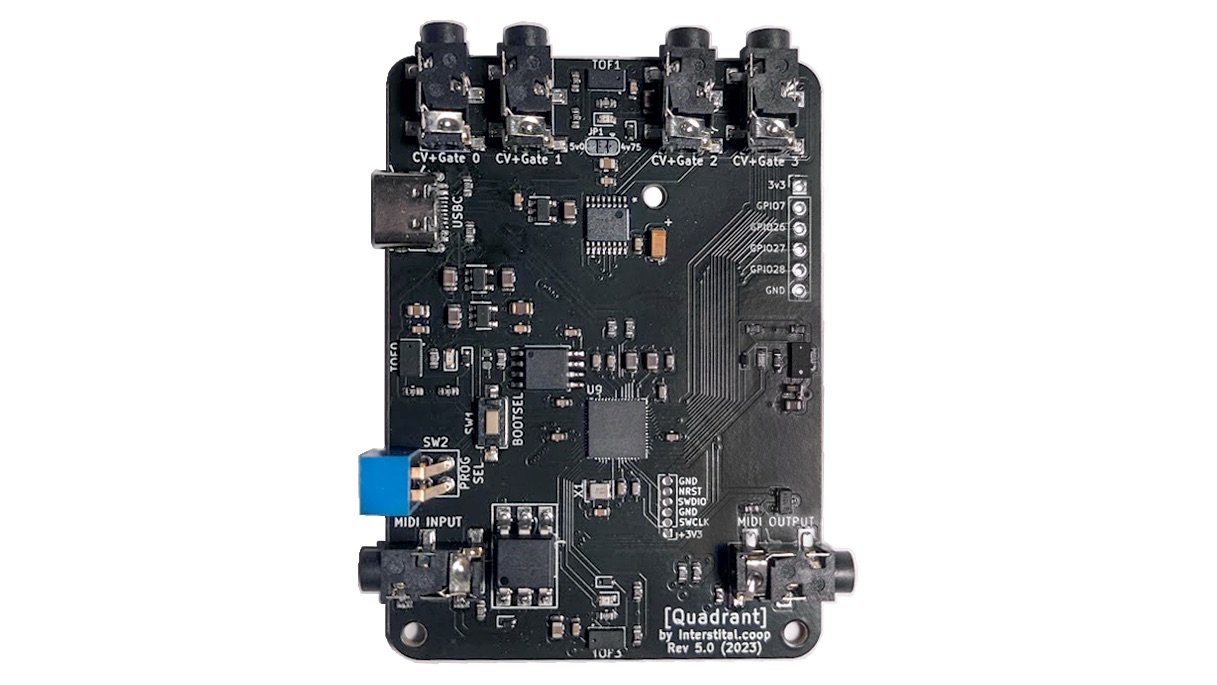

• 电路板原理图和布局
• Arduino 库
• 应用领域
