一、    项目需求

基于Lattice MXO2的小脚丫FPGA核心板设计具有启动、停止、递增和清除功能的秒表

在WebIDE环境下进行Verilog代码编程、综合、仿真、生成JED代码并下载到FPGA中进行验证

每一个功能模块都通过GPT等大模型（工具不限制）来生成，进行验证、修改后整合在一起实现所需的功能

二、    需求分析

   通过小脚丫FPGA核心板上的2个数码管和轻触按键制作一个秒表，通过按键来控制秒表的功能，并在数码管上显示数值。

   使用七段显示器作为输出设备，在小脚丫FPGA核心板上创建一个2位数秒表。 秒表应从 0.0 秒计数到 9.9秒，然后翻转，计数值每0.1秒精确更新一次。

秒表使用四个按钮输入：开始、停止、增量和清除（重置）。 开始输入使秒表开始以10Hz时钟速率递增（即每0.1秒计数一次）； 停止输入使计数器停止递增，但使数码管显示当前计数器值； 每次按下按钮时，增量输入都会导致显示值增加一次，无论按住增量按钮多长时间；复位/清除输入强制计数器值为零。

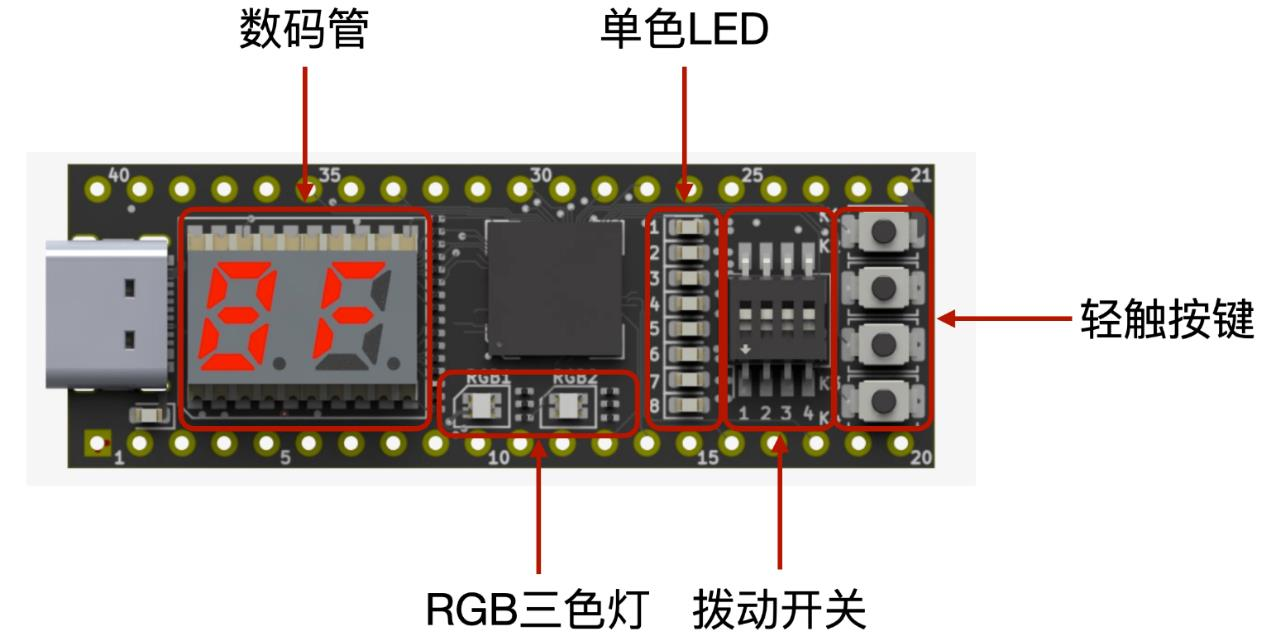

三、    硬件介绍

时钟频率12MHz

共阴极数码管

按键按下时为0，默认为1

四、    实现方式

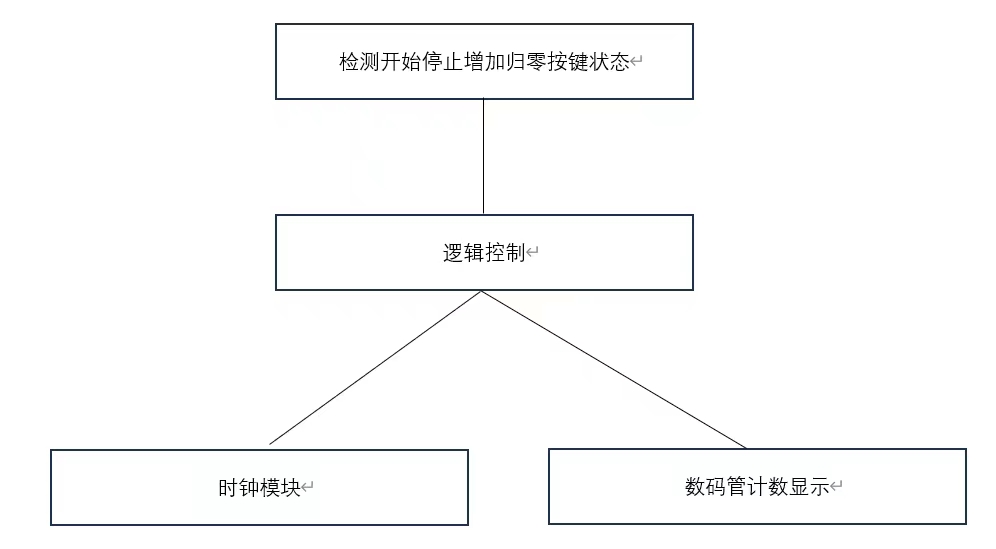

代码实现分成了两个模块Seg7_display.v和time_logic.v，stopwatch.v为顶层模块。在第五部分代码及说明中，结合代码详细说明了实现方式。

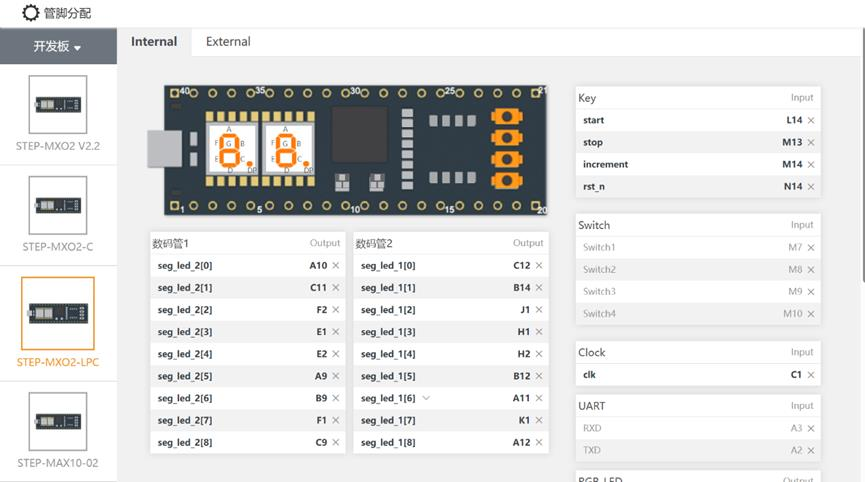

管脚分配如下图所示：

五、    代码及说明

（1）  Seg7_display.v

module seg7_display: 定义一个名为 seg7_display 的模块，

输入输出端口：

seg_data_1 和 seg_data_2 是四位宽的输入端口，用于输入要在数码管上显示的数字。

seg_led_1 和 seg_led_2 是九位宽的输出端口，分别控制第一个和第二个数码管的显示。

reg [8:0] seg [9:0]; 和 reg [8:0] seg2 [9:0];：这两行定义了两个 reg 类型的二维数组变量 seg 和 seg2，分别存储了数码管显示数字的数据。每个数组包含 10 个数，每个数占 9 位。

initial 块：在模块初始化时，给 seg 和 seg2 数组赋初值。

seg 数组存储了显示数字 0 到 9 的共阴极对应的 LED 亮度控制信号。

seg2 数组存储了显示数字 0 到 9 的共阴极对应的 LED 亮度控制信号。

assign seg_led_1 = seg[seg_data_1]; 和 assign seg_led_2 = seg2[seg_data_2];：将输入的数字索引作为索引，从 seg 和 seg2 数组中取出相应的数码管显示数据，赋给输出端口 seg_led_1 和 seg_led_2，以控制数码管的显示。

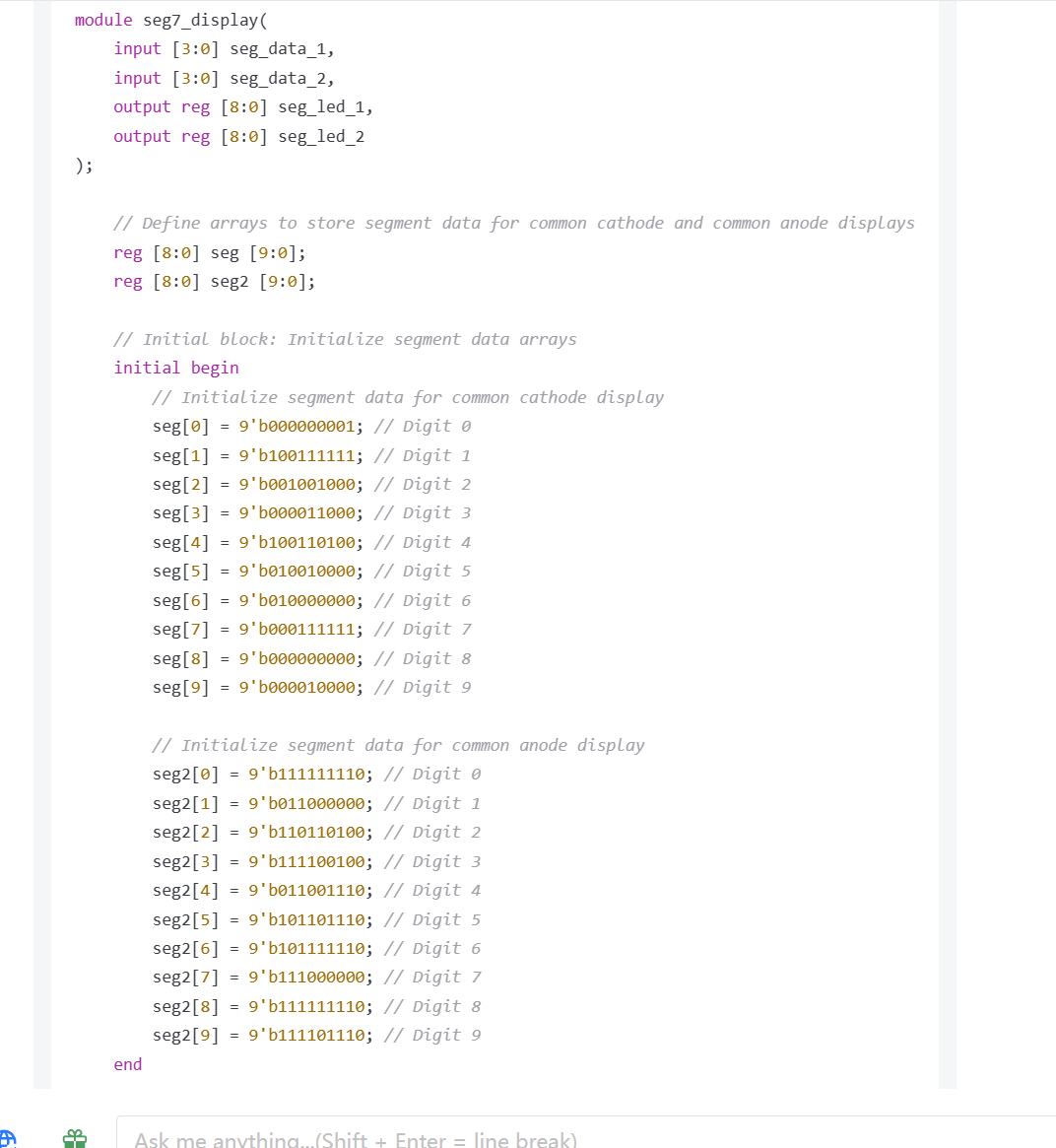

使用GPT生成代码：

修改后：

// Module Function:数码管的译码模块初始化

module seg7_display (
	input [3:0] seg_data_1, 	//数码管需要显示0~9十个数字，所以最少需要4位输入做译码
	input [3:0] seg_data_2, 	//小脚丫上第二个数码管
	output [8:0] seg_led_1, 	//在小脚丫上控制一个数码管需要9个信号 MSB~LSB=DIG、DP、G、F、E、D、C、B、A
	output [8:0] seg_led_2  	//在小脚丫上第二个数码管的控制信号  MSB~LSB=DIG、DP、G、F、E、D、C、B、A
 );

		reg [8:0] seg [9:0];	//定义了一个reg型的数组变量，相当于一个10*9的存储器，存储器一共有10个数，每个数有9位宽

        initial				//在过程块中只能给reg型变量赋值，Verilog中有两种过程块always和initial
							//initial和always不同，其中语句只执行一次
	    begin
			seg[0] = 9'h3f;	//对存储器中第一个数赋值9'b00_0011_1111,相当于共阴极接地，DP点变低不亮，7段显示数字  0
			seg[1] = 9'h06;	//7段显示数字  1
			seg[2] = 9'h5b;	//7段显示数字  2
			seg[3] = 9'h4f;	//7段显示数字  3
			seg[4] = 9'h66;	//7段显示数字  4
			seg[5] = 9'h6d;	//7段显示数字  5
			seg[6] = 9'h7d;	//7段显示数字  6
			seg[7] = 9'h07;	//7段显示数字  7
			seg[8] = 9'h7f;	//7段显示数字  8
			seg[9] = 9'h6f;	//7段显示数字  9
            end
	reg [8:0] seg2 [9:0];	//定义了一个reg型的数组变量，相当于一个10*9的存储器，存储器一共有10个数，每个数有9位宽

        initial				//在过程块中只能给reg型变量赋值，Verilog中有两种过程块always和initial
							//initial和always不同，其中语句只执行一次
	    begin
			seg2[0] = 9'hbf;	//对存储器中第一个数赋值9'b00_0011_1111,相当于共阴极接地，DP点变低不亮，7段显示数字  0
			seg2[1] = 9'h86;	//7段显示数字  1
			seg2[2] = 9'hdb;	//7段显示数字  2
			seg2[3] = 9'hcf;	//7段显示数字  3
			seg2[4] = 9'he6;	//7段显示数字  4
			seg2[5] = 9'hed;	//7段显示数字  5
			seg2[6] = 9'hfd;	//7段显示数字  6
			seg2[7] = 9'h87;	//7段显示数字  7
			seg2[8] = 9'hff;	//7段显示数字  8
			seg2[9] = 9'hef;	//7段显示数字  9
            end
        assign seg_led_1 = seg[seg_data_1];		//连续赋值，这样输入不同四位数，就能输出对于译码的9位输出
        assign seg_led_2 = seg2[seg_data_2];	//连续赋值，这样输入不同四位数，就能输出对于译码的9位输出

		endmodule

（2）time_logic.v

模块声明：定义了一个模块名为 time_logic，包含输入时钟 clk、复位信号 rst_n、开始按钮 start、停止按钮 stop、增量按钮 increment，以及两个BCD编码的数码管显示输出 seg_data_1 和 seg_data_2。

内部信号定义：定义了用于产生10Hz时钟的基础计数器 base_counter、存储当前秒表计数值的 count、运行标志位 run_flag 以及单次增量按钮脉冲信号 btn_increment_pulse。

参数定义：定义了分频计数器的参数 CNT_1S 和 CNT_100MS。

时钟分频逻辑：使用 base_counter 实现了将12MHz时钟分频为10Hz的逻辑，以产生秒表的基准计时。

秒表计数逻辑：根据时钟的计数和按钮状态更新秒表的显示数值。当基础计数器计数达到10Hz时钟的周期时，根据运行状态 run_flag 和按钮状态进行数值更新。如果运行状态为运行且基础计数器计数达到100ms，秒表数值递增。

运行标志位逻辑：根据开始和停止按钮的状态更新运行标志位 run_flag。

增量按钮单次脉冲生成逻辑：根据增量按钮的状态生成单次脉冲信号 btn_increment_pulse。

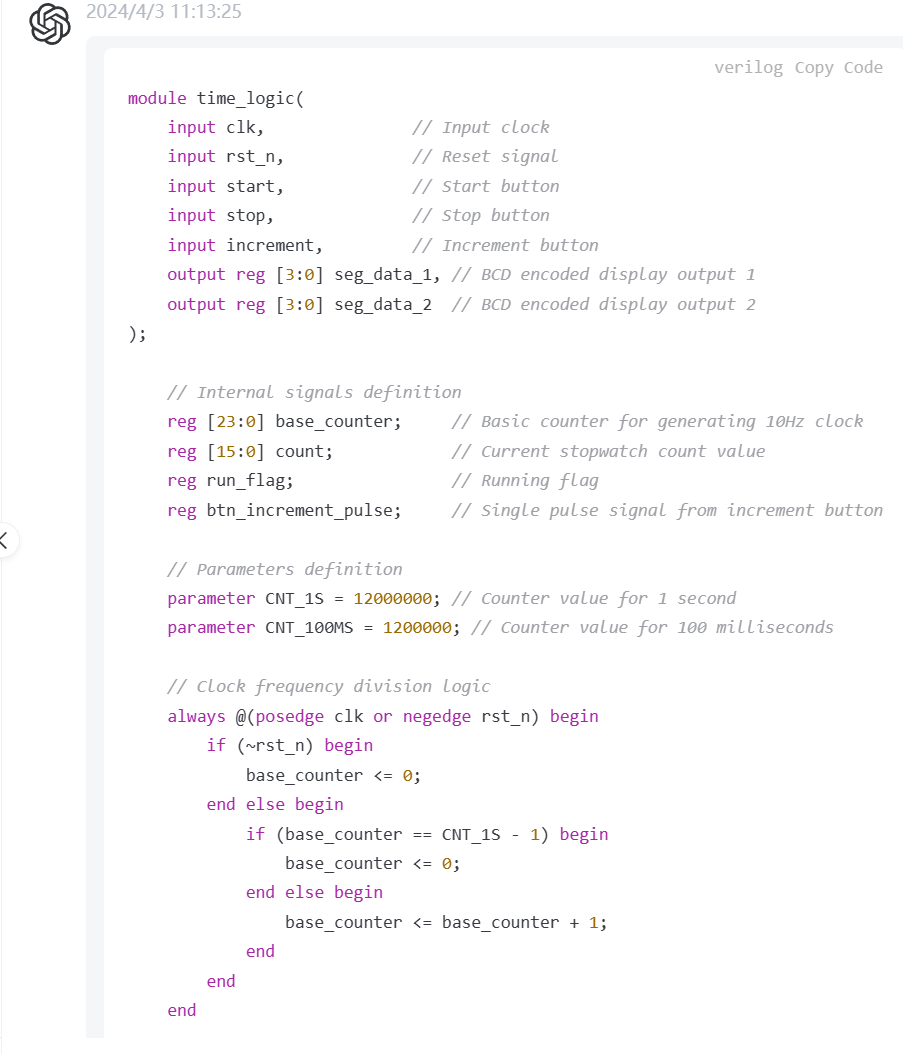

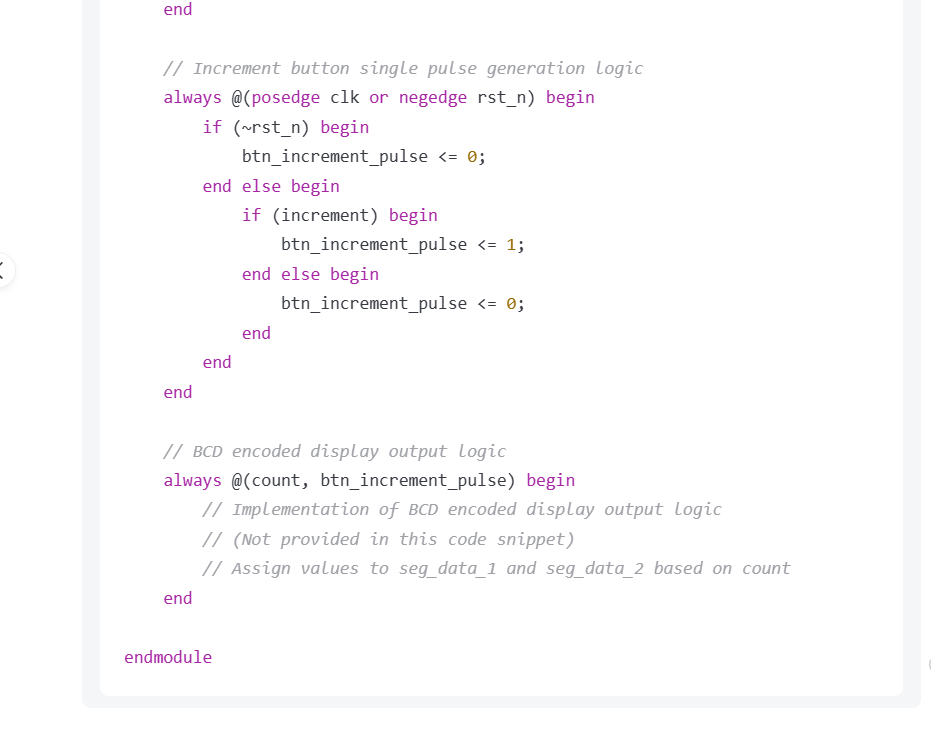

使用GPT生成代码：

修改后：

module time_logic(
    input clk,           // 12MHz FPGA板上的时钟输入
    input rst_n,         // 复位信号（低电平有效）
    input start,         // 开始按钮
    input stop,          // 停止按钮
    input increment,     // 增量按钮
    output reg[3:0] seg_data_1,	// 数码管显示,BCD编码
    output reg[3:0] seg_data_2	 	// 数码管显示,BCD编码
);

// 定义内部信号
reg [25:0] base_counter;  	// 用于产生10Hz时钟的基础计数器
reg [7:0] count;          	// 用于存储当前秒表计数值（0-99）
reg run_flag;             	// 运行标志位
reg btn_increment_pulse;	// 单次增量按钮脉冲

// 12MHz -> 10Hz分频计数器（12,000,000 / 10 = 1,200,000）
parameter CNT_1S = 26'd12_000_000;
parameter CNT_100MS = CNT_1S/10;
always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        base_counter <= 0;
    end else begin
        if (base_counter >= CNT_100MS - 1) begin
            base_counter <= 0;
        end else if (run_flag) begin
            base_counter <= base_counter + 1;
        end
    end
end

// 秒表计数逻辑
always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
            seg_data_1 <= 0;
            seg_data_2 <= 0;
    end else if (base_counter == CNT_100MS - 1 && run_flag) begin
        if (seg_data_2 == 8'd9 && seg_data_1 == 8'd9) begin
            seg_data_1 <= 0;
            seg_data_2 <= 0;
        end else if (seg_data_1 == 8'd9) begin
            seg_data_1 <= 0;
            seg_data_2 <= seg_data_2 + 1;
        end else begin
            seg_data_1 <= seg_data_1 + 1;
            seg_data_2 <= seg_data_2;
        end
    end else if (btn_increment_pulse && !run_flag) begin
        if (seg_data_2 == 8'd9 && seg_data_1 == 8'd9) begin
            seg_data_1 <= 0;
            seg_data_2 <= 0;
        end else if (seg_data_1 == 8'd9) begin
            seg_data_1 <= 0;
            seg_data_2 <= seg_data_2 + 1;
        end else begin
            seg_data_1 <= seg_data_1 + 1;
            seg_data_2 <= seg_data_2;
        end
    end
end

// 运行标志位逻辑
always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        run_flag <= 0;
    end else if (!start) begin
        run_flag <= 1;
    end else if (!stop) begin
        run_flag <= 0;
    end
end

// 增量按钮单次脉冲生成逻辑（忽略消抖处理）
reg increment_last_state;
always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        increment_last_state <= 0;
        btn_increment_pulse <= 0;
    end else begin
        increment_last_state <= increment;
        if (!increment && increment_last_state) begin
            btn_increment_pulse <= 1;
        end else begin
            btn_increment_pulse <= 0;
        end
    end
end

endmodule

（3）stopwatch.v（顶层模块）

首先定义一些输入和输出信号：

clk：时钟输入，12MHz的FPGA板上的时钟信号。

rst_n：复位信号，低电平有效。

start：开始按钮信号。

stop：停止按钮信号。

increment：增量按钮信号。

seg_led_1：控制第一个数码管的9个信号。

seg_led_2：控制第二个数码管的9个信号。

然后定义一个参数 CNT_1S 表示时钟频率，对应的值为12,000,000。接着通过 time_logic 模块实例化一个时钟逻辑模块，该模块会根据时钟信号进行计时，并根据开始、停止和增量按钮的信号控制计时逻辑。

实例化 seg7_display 模块，该模块根据 seg_data_1 和 seg_data_2 的BCD编码输入，控制两个数码管的显示。

整体流程是通过时钟信号进行计时，并根据按钮信号控制计时的开始、停止和增量，然后将计时结果通过BCD编码显示在两个数码管上。

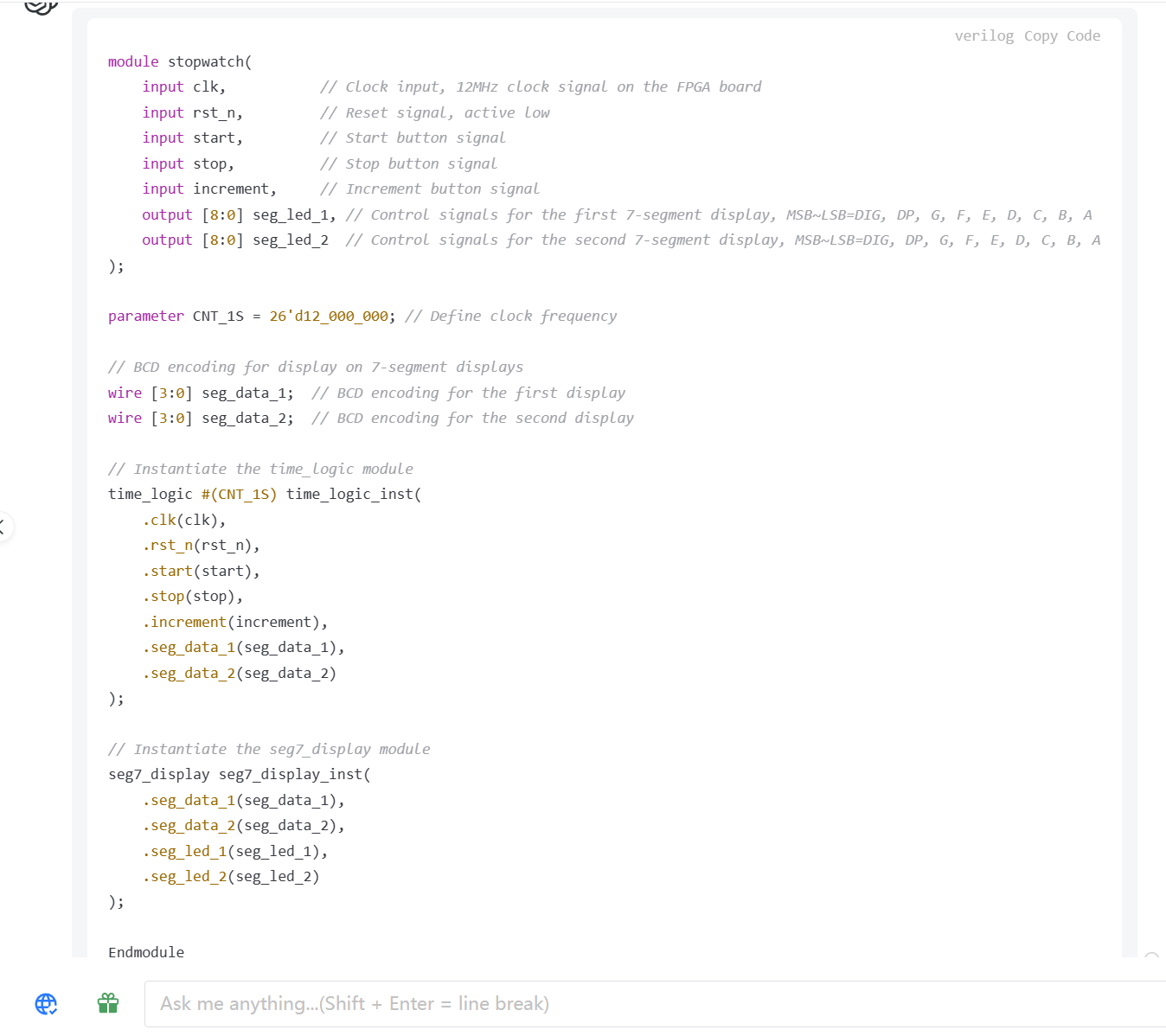

使用GPT生成代码：

修改后：

module stopwatch(
    input clk,           // 12MHz FPGA板上的时钟输入
    input rst_n,         // 复位信号（低电平有效）
    input start,         // 开始按钮
    input stop,          // 停止按钮
    input increment,     // 增量按钮
    output [8:0] seg_led_1, // 控制第一个数码管的9个信号 MSB~LSB=DIG、DP、G、F、E、D、C、B、A
    output [8:0] seg_led_2  // 控制第二个数码管的9个信号 MSB~LSB=DIG、DP、G、F、E、D、C、B、A
);

parameter CNT_1S = 26'd12_000_000;//定义时钟频率

// time_logic模块的输出端口与seg7_display模块的输入端口将共享同一寄存器
wire [3:0] seg_data_1;  // 为数码管显示所用的BCD编码
wire [3:0] seg_data_2;  // 为第二个数码管显示所用的BCD编码

// 实例化time_logic模块
time_logic  #(CNT_1S)time_logic_inst(
    .clk(clk),
    .rst_n(rst_n),
    .start(start),
    .stop(stop),
    .increment(increment),
    .seg_data_1(seg_data_1),
    .seg_data_2(seg_data_2)
);

// 实例化seg7_display模块
seg7_display seg7_display_inst(
    .seg_data_1(seg_data_1),
    .seg_data_2(seg_data_2),
    .seg_led_1(seg_led_1),
    .seg_led_2(seg_led_2)
);

endmodule

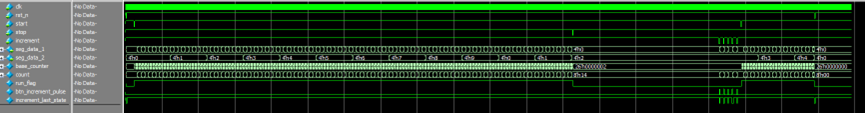

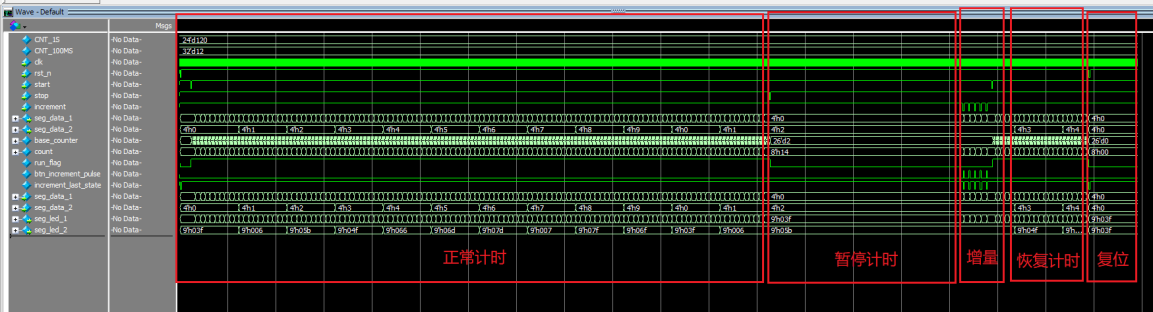

六、    仿真波形图（modelsim）

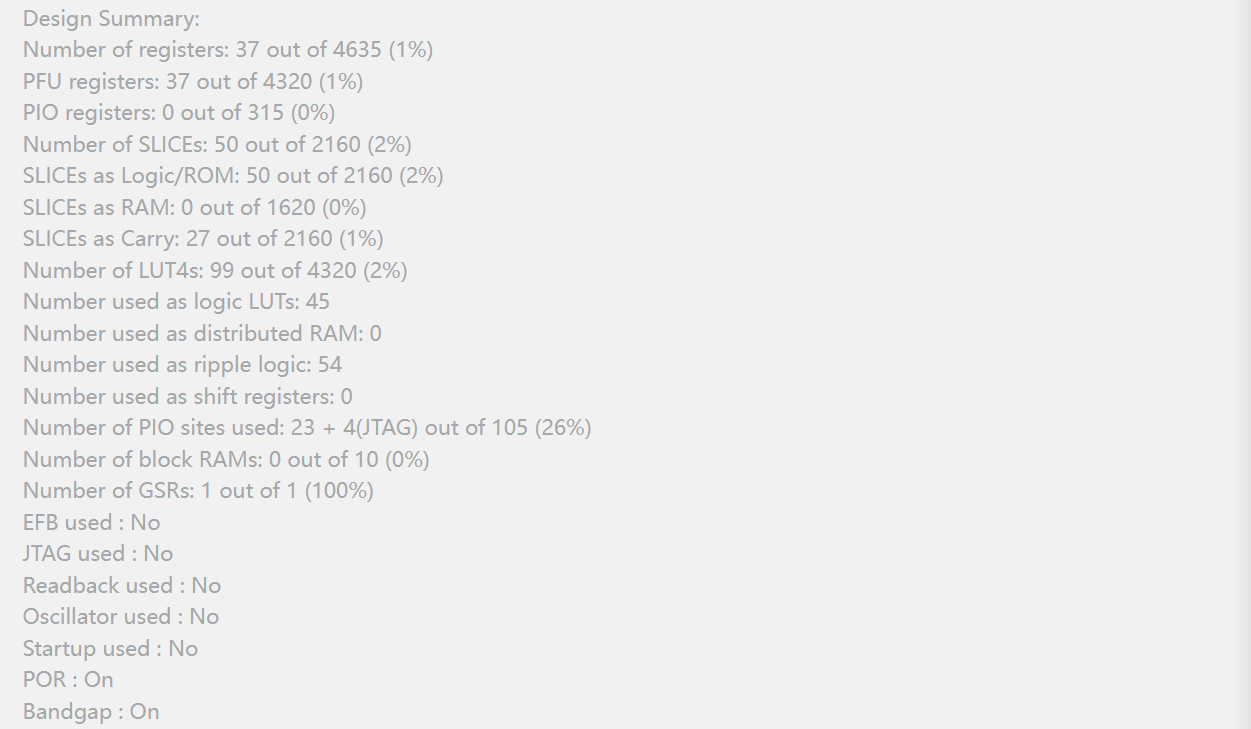

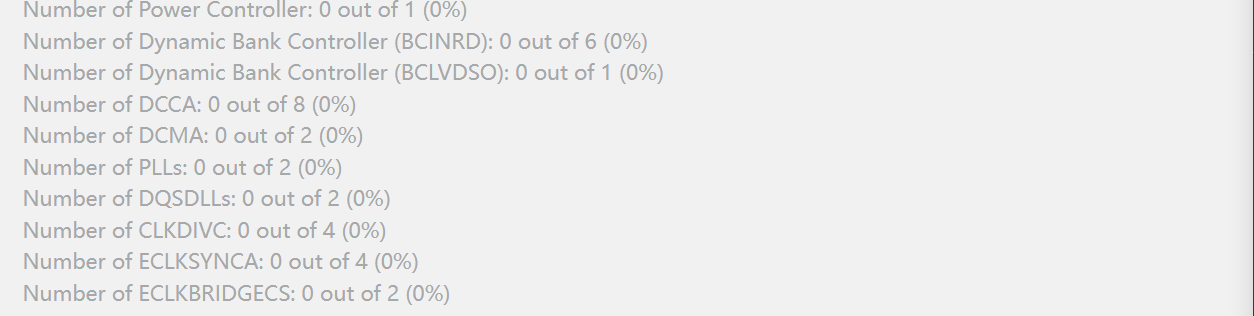

七、    FPGA资源利用说明

八、    总结

通过这次实践，我深刻体会到了 FPGA 编程的魅力和挑战。以下是我在这个项目中所获得的一些体会和感悟：

1. 学习曲线陡峭：由于初次接触 FPGA 编程，我发现学习曲线非常陡峭。需要掌握 Verilog HDL 语言，了解硬件逻辑设计的基本原理以及 FPGA 架构的特点。但通过不断的学习和实践，我逐渐掌握了这些知识和技能。
2. 理论与实践结合：在项目中，我不仅学习了理论知识，还将其应用到了实践中。从设计到调试，每一个阶段都需要理论知识的支撑，同时也需要不断地实践和调试来验证和完善设计。
3. 解决问题的能力：在项目中，我遇到了各种各样的问题，如时序约束、逻辑错误等。通过查阅资料、向GPT求助以及尝试不同的解决方案，我逐渐培养了解决问题的能力，并从中获得了成长。
4. 持之以恒：实现一个项目并不是一蹴而就的，需要持之以恒地坚持下去。在遇到困难和挫折时，我学会了不断地调整思路、寻找解决方案，最终取得了成功。

通过这个项目，我不仅学到了 FPGA 编程的技术知识，还培养了解决问题的能力以及持之以恒的品质。我相信这些经验和收获将对我的未来学习和工作有着重要的影响。
