一、项目需求

1.1任务宗旨

1.结合数字电路书本知识，深刻理解数字逻辑的功能实现及设计流程。

2.培养工程化设计理念、规范化的设计流程及解决未知问题的能力。

3.探索使用行业新工具在项目研发中存在的问题和解决方法。

1.2任务内容

通过小脚丫FPGA核心板上的2个数码管和轻触按键制作一个秒表，通过按键来控制秒表的功能，并在数码管上显示数值。

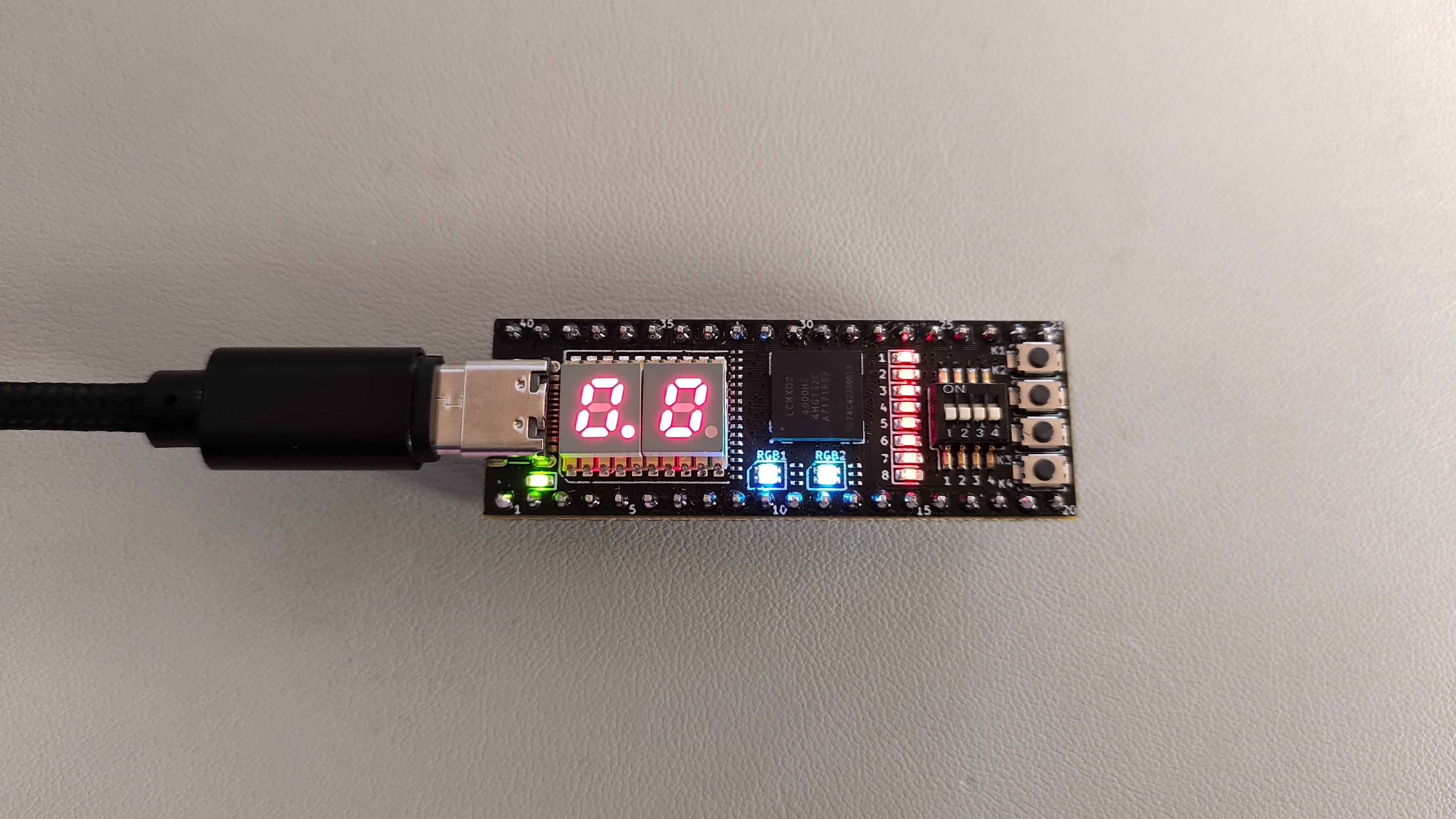

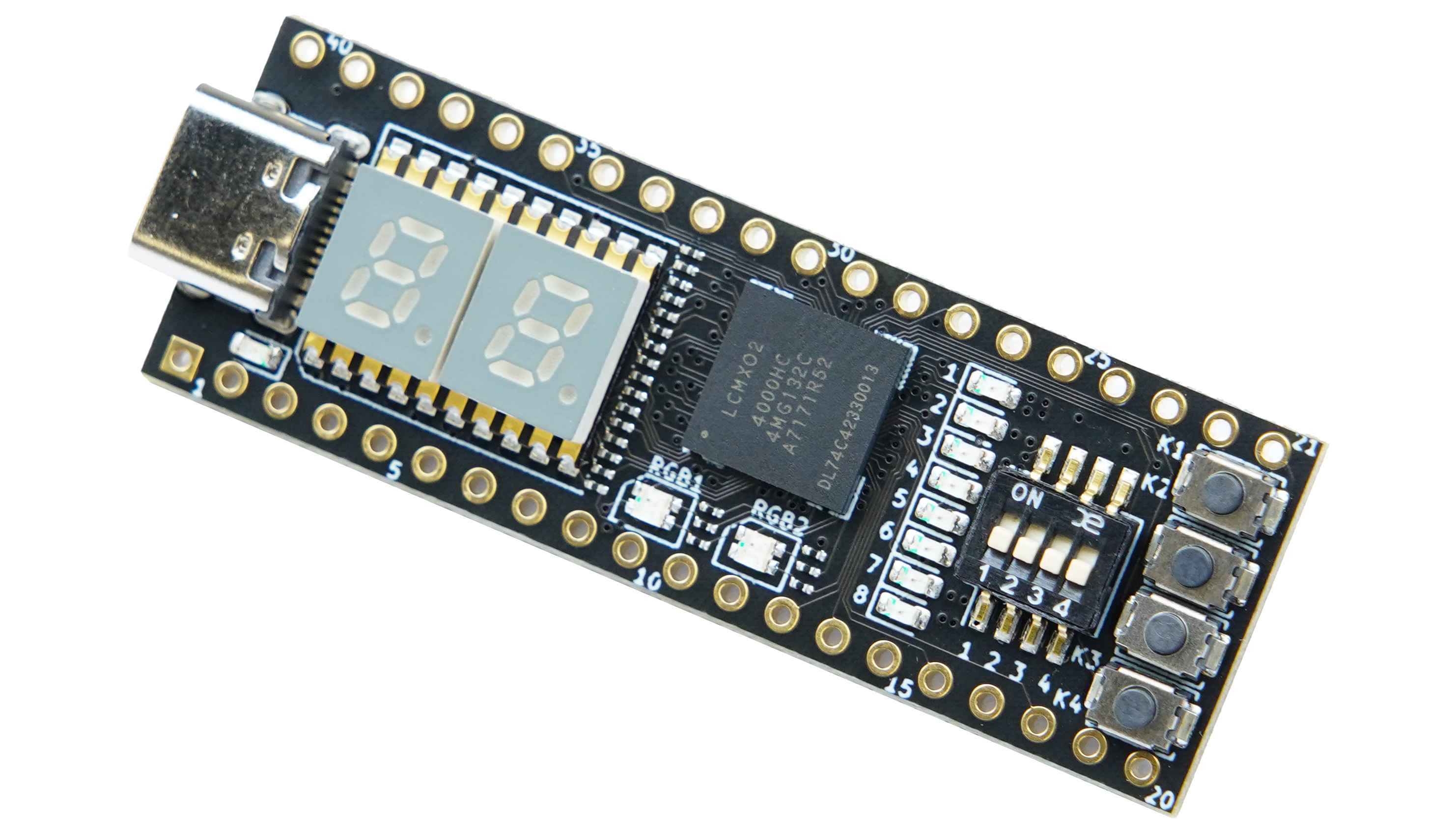

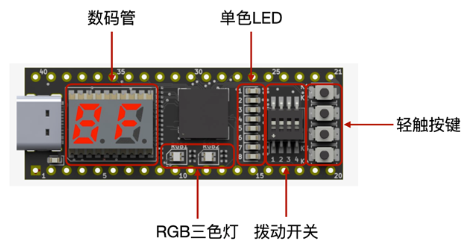

图1  FPGA开发板展示

使用七段显示器作为输出设备，在小脚丫FPGA核心板上创建一个2位数秒表。 秒表应从 0.0 秒计数到 9.9秒，然后翻转，计数值每0.1秒精确更新一次。

秒表使用四个按钮输入：开始、停止、增量和清除（重置）。 开始输入使秒表开始以10Hz时钟速率递增（即每0.1秒计数一次）； 停止输入使计数器停止递增，但使数码管显示当前计数器值； 每次按下按钮时，增量输入都会导致显示值增加一次，无论按住增量按钮多长时间； 复位/清除输入强制计数器值为零。

1.3实现要求

1.在WebIDE环境下进行Verilog代码编程、综合、仿真、生成JED代码并下载到FPGA中进行验证（注：由于WebIDE的性能限制，仿真若在WebIDE环境中报错，可利用Diamond中的仿真功能，仅限于仿真）。

2.每一个功能模块都通过GPT等大模型（工具不限制）来生成，进行验证、修改后整合在一起实现所需的功能。

1.4 需要的基础

1.数字电路基础理论

2.数字逻辑设计思想

二、需求分析

1.硬件需求：

小脚丫FPGA核心板：提供FPGA芯片和其他必要的硬件组件，如数码管和按键接口。

两个数码管：用于显示秒表的当前值。每个数码管需要至少7个引脚（七段显示器）以及额外的引脚用于控制。

四个轻触按键：用于控制秒表的功能，包括开始、停止、增量和清除。

时钟模块：提供稳定的时钟信号，以便秒表可以准确计时。在这种情况下，时钟速率为10Hz，即每0.1秒触发一次。

2.功能分析：

开始按钮：按下开始按钮后，秒表开始计时，以10Hz的速率递增。这需要一个计数器来跟踪时间，并在每个时钟周期内增加适当的计数值。

停止按钮：按下停止按钮后，秒表停止计时，但显示器仍然显示当前的计数值。这需要一个逻辑来控制计数器的增加，并确保在停止时计数器不再递增。

增量按钮：按下增量按钮后，当前显示的计数值增加一个单位。这需要一个逻辑来监听按钮的按下，并相应地更新显示值。

清除按钮：按下清除按钮后，秒表的计数值被重置为0.0秒。这需要一个逻辑来将计数器的值清零。

3.软件设计：

状态机设计：可以使用状态机来实现秒表的不同状态，例如开始、停止、增量和清除。

时序分析：需要确保设计满足时序要求，尤其是对于按键输入和数码管显示的响应时间。

数码管控制：设计需要包括控制数码管以显示正确的数值。

4.测试计划：

功能测试：验证开始、停止、增量和清除功能是否按预期工作。

计时精度测试：通过比较实际计时和预期计时结果来验证秒表的计时精度。

稳定性测试：持续运行秒表以确保其稳定性和可靠性。

三、可能存在的问题

1.时序约束问题及时序逻辑设计复杂：

难题：时序约束未能满足，导致时序失败或时钟频率不稳定；设计复杂难以入手。

解决方法：通过调整时序约束，优化逻辑布局和时序路径，降低时序延迟；或者采用更高性能的器件或者更低的时钟频率。时序逻辑设计中涉及多个计时器和状态机。

2.资源利用率优化：

难题：资源利用率过高或过低，影响了设计的性能和成本。

解决方法：通过细致的逻辑优化、布局与布线优化，尽可能地利用FPGA资源；或者重新评估设计需求，选择适当规模的FPGA设备。

四、实现的方式

1.模块划分：

本次使用了三个模块进行程序的编写，分别是segment模块、key模块、main模块。下面将分别讲述其作用。segment模块，负责定义七段显示器的信号和初始化，以及将输入的数字转换为七段显示器需要的信号的逻辑。key模块，实现了按键的状态机逻辑，包括按键的按下、释放和按键状态的输出。main模块，主要功能实现模块，包括计时器、秒表逻辑和数码管输出控制。

2.计时器逻辑：

本次一共使用了两个计时器，一个用于秒数计时（one_second），另一个用于0.1秒的计时（01_second）。计时器在时钟的上升沿触发，并在复位时清零。根据计时器的值来控制秒表的计时和显示。

3.秒表逻辑：

使用了一个标志位（flag）来控制秒表的启动和停止。当按下开始按钮时，标志位设置为1，秒表开始计时。当按下停止按钮时，标志位设置为0，秒表停止计时，但显示当前值。按下增量按钮时，秒表的显示值增加。

4.按键逻辑：

每个按键都有自己的状态机处理逻辑，以滤除抖动和确保按键的正常响应.当按键按下时，状态机进入PRESS状态，计时器开始计数。在按键释放时，状态机进入RELEASE状态，计时器开始计数。按键按下和释放的状态由对应的输出信号（press_down和release）表示。

5.数码管输出控制：

将计数器的值转换为数码管需要的信号，然后将其赋值给对应的数码管输出。特别注意的是，控制第一个数码管的输出时，需要考虑到10.0秒时会进位，因此对其进行了额外的判断和处理。

五、功能框图

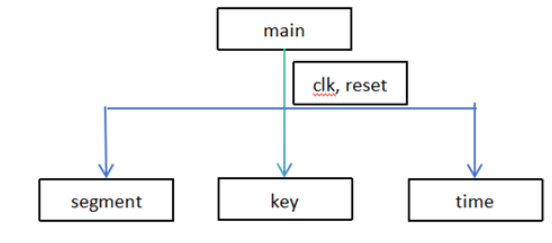

图2  功能框图

其中，main 模块是主模块，负责整个秒表的控制和显示。segment 模块负责将数字转换为数码管的七段信号，并进行显示。key 模块用于处理按键的状态，并输出按键的状态信号。time模块是计时器模块，负责计时和控制秒表的运行。

main 模块将输入的时钟信号和复位信号连接到其他模块，并接收来自按键模块和计时器模块的信号。根据按键信号控制秒表的启停和增量，同时根据计时器信号更新秒表的显示值，并将更新后的数值发送给 segment 模块进行显示。

六、代码及说明

//定义7段显示器
module segment (
    input [3:0]   seg_data_1,  // 用于显示0~9数字的第一个7段显示器的四位输入
    input [3:0]   seg_data_2,  // 第二个7段显示器的四位输入
    output [8:0]  seg_led_1,   // 控制第一个7段显示器所需的九个信号
    output [8:0]  seg_led_2    // 控制第二个7段显示器所需的九个信号
);
 reg [6:0] seg [9:0];
    // 初始化7段显示器
    initial begin
        seg[0] = 7'b0111111;  // 0
        seg[1] = 7'b0000110;  // 1
        seg[2] = 7'b1011011;  // 2
        seg[3] = 7'b1001111;  // 3
        seg[4] = 7'b1100110;  // 4
        seg[5] = 7'b1101101;  // 5
        seg[6] = 7'b1111101;  // 6
        seg[7] = 7'b0000111;  // 7
        seg[8] = 7'b1111111;  // 8
        seg[9] = 7'b1101111;  // 9
    end
    assign seg_led_1 = seg[seg_data_1];
    assign seg_led_2 = seg[seg_data_2];

endmodule

module key (
    input key,           // 输入信号，表示按键状态
    input clk,           // 时钟信号
    input reset,         // 低电平复位信号
    output reg press_down,  // 信号，表示按键按下
    output reg release_state,     // 按键释放状态
    output reg key_output   // 输出信号，表示按键状态
);

    // 状态机参数
    localparam IDLE = 2'b00;        // 空闲状态
    localparam PRESS = 2'b01;       // 按键按下滤波状态
    localparam WAIT = 2'b10;        // 等待按键释放状态
    localparam RELEASE = 2'b11;     // 按键释放滤波状态
    parameter MCNT = 1000_000 - 1; // 20毫秒时间信号的最大计数值

    // 内部信号
    reg [1:0] state;     // 状态机状态
    reg [29:0] count;    // 用于生成20毫秒时间信号的计数器

    // 状态机逻辑
    always @(posedge clk or negedge reset)
    begin
        if (!reset)
        begin
            // 复位状态机和标志位
            state <= IDLE;
            press_down <= 0;
            release_state <= 0;
            count <= 0;
            key_output <= 1;
        end
        else
        begin
            case (state)
                IDLE:
                    begin
                        release_state <= 0;
                        if (key)
                        begin
                            // 在按键按下时进入PRESS状态
                            state <= PRESS;
                            press_down <= 1;
                            count <= 0;
                            key_output <= 0;
                        end
                    end
                PRESS:
                    begin
                        if (count >= MCNT)
                        begin
                            // 在超时后进入WAIT状态
                            state <= WAIT;
                            count <= 0;
                        end
                        else if (!key)
                        begin
                            // 在按键释放时返回到IDLE状态
                            state <= IDLE;
                            count <= 0;
                        end
                        else
                        begin
                            // 继续滤波
                            count <= count + 1;
                        end
                    end
                WAIT:
                    begin
                        press_down <= 0;
                        if (!key)
                        begin
                            // 在按键释放时进入RELEASE状态
                            state <= RELEASE;
                            release_state <= 1;
                            count <= 0;
                            key_output <= 1;
                        end
                    end
                RELEASE:
                    begin
                        if (count >= MCNT)
                        begin
                            // 在超时后返回到IDLE状态
                            state <= IDLE;
                            count <= 0;
                        end
                        else if (key)
                        begin
                            // 在按键按下时返回到WAIT状态
                            state <= WAIT;
                            count <= 0;
                        end
                        else
                        begin
                            // 继续滤波
                            count <= count + 1;
                        end
                    end
            endcase
        end
    end
endmodule
module main(
    input clk,                  // 时钟
    input reset,                // 低电平复位
    input [1:0] key,            // 输入的按键状态
    input add,                  // 未使用的输入
    output wire [8:0] seg_led_1, // 控制第一个7段显示器的输出
    output wire [8:0] seg_led_2  // 控制第二个7段显示器的输出
);

    // 计时器
    reg [23:0] one_second;       // 1秒计时器
    reg [20:0] o1_second;        // 100毫秒计时器
    reg flag;                    // 状态标志
    reg [3:0] seg_data_1;        // 第一个7段显示器的数据
    reg [3:0] seg_data_2;        // 第二个7段显示器的数据
    wire release_state;          // 按键释放状态

    // 计时1秒和0.1秒
    always @(posedge clk or negedge reset)
    begin
        if (!reset)
        begin
            one_second <= 0;
            o1_second <= 0;
        end
        else
        begin
            if (flag)
            begin
                if (one_second == 24'd12000_000 - 1)
                    one_second <= 0;
                else
                    one_second <= one_second + 1;

                if (o1_second == 21'd1200_000 - 1)
                    o1_second <= 0;
                else
                    o1_second <= o1_second + 1;
            end
        end
    end

    // 控制第二个7段显示器的数据
    always @(posedge clk or negedge reset)
    begin
        if (!reset)
            seg_data_2 <= 0;
        else
        begin
            if (((seg_data_2 == 4'd9) && ((o1_second == 21'd1200_000 - 1) || release_state)) || (flag && (o1_second == 21'd1200_000 - 1)))
                seg_data_2 <= 0;
            else if ((flag || release_state) && !((seg_data_2 == 4'd9) && (o1_second == 21'd1200_000 - 1)))
                seg_data_2 <= seg_data_2 + 1;
        end
    end

    // 控制第一个7段显示器的数据
    always @(posedge clk or negedge reset)
    begin
        if (!reset)
            seg_data_1 <= 0;
        else
        begin
            if (((seg_data_2 == 4'd9) && (seg_data_1 == 4'd9) && (one_second == 24'd12000_000 - 1)) || (flag && (seg_data_2 == 4'd9) && (seg_data_1 == 4'd9)))
                seg_data_1 <= 0;
            else if (((flag && one_second == 24'd12000_000 - 1) || release_state) && !(seg_data_2 == 4'd9))
                seg_data_1 <= seg_data_1 + 1;
        end
    end

    // 控制状态标志
    always @(posedge clk or negedge reset)
    begin
        if (!reset)
            flag <= 2'd0;
        else
        begin
            case (key)
                2'b10: flag <= 1;  // 开始
                2'b01: flag <= 0;  // 停止
                default: flag <= flag;
            endcase
        end
    end

    // 实例化segment模块
    segment segment_inst(
        .seg_data_1(seg_data_1),
        .seg_data_2(seg_data_2),
        .seg_led_1 (seg_led_1),
        .seg_led_2 (seg_led_2)
    );

    // 实例化key模块
    key key_inst(
        .key        (key[0]),    // 传递单个比特位作为输入
        .clk        (clk),
        .reset      (reset),
        .press_down (press_down),
        .release_state (release_state),  // 修改为正确的信号名称
        .key_output (key_output)
    );

endmodule

七、结果展示

通过上述程序，可以成功通过四个按钮实现开始、停止、增量和清除（重置）功能，其结果如下。

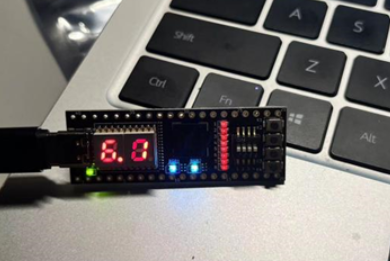

图3  清除展示

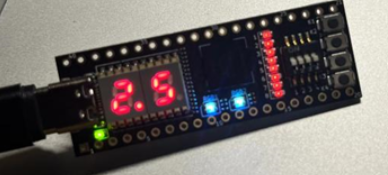

图4  停止展示

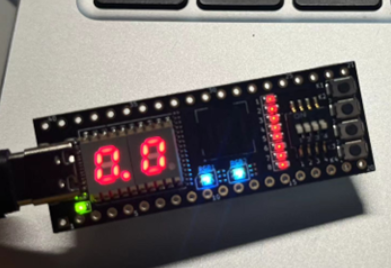

图5  递增展示

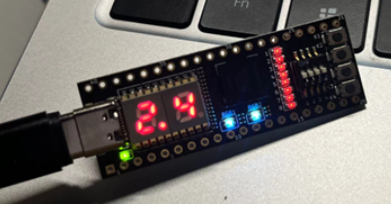

图6  启动展示

八、资源占用

由于不太会查看资源占用情况，所以使用ChatGPT对run.log进行了分析。分析情况如下图。

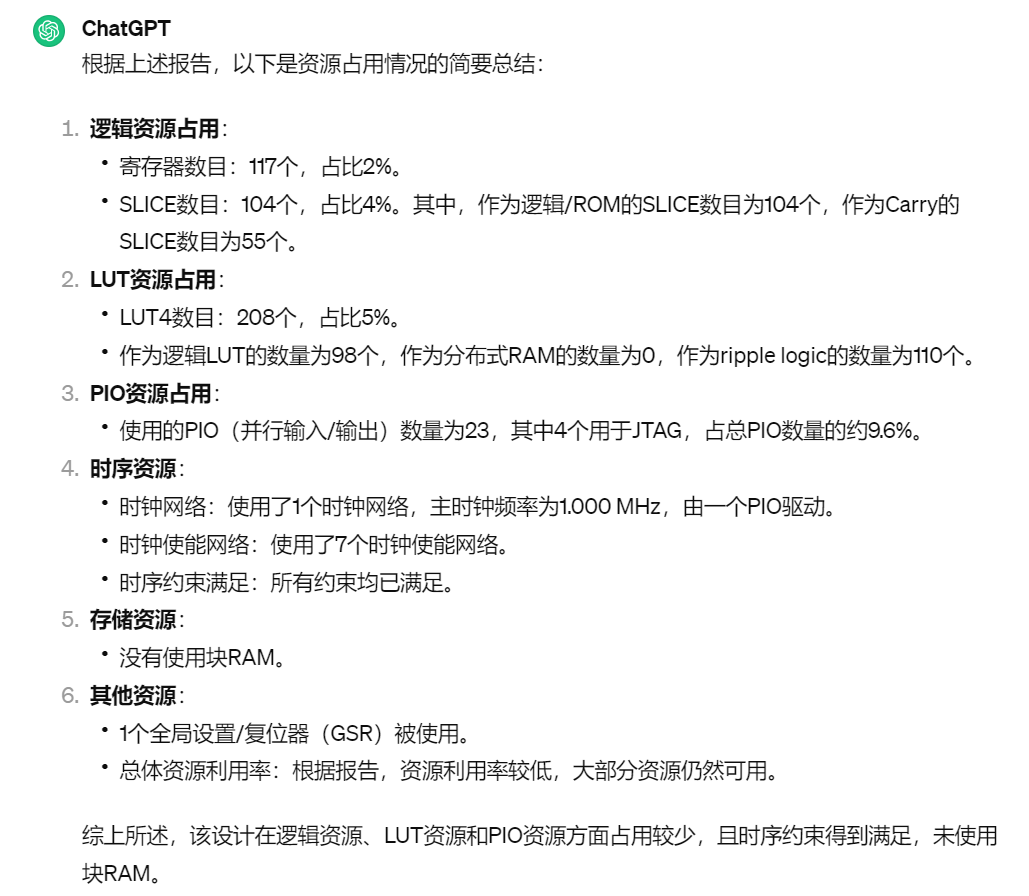

图7  资源占用情况

九、实验心得

在完成本次实验后，我获得了以下体会和心得。首先，模块化设计的非常重要。在本次实验中，模块化设计使得代码更加清晰和易于理解。通过将功能划分为不同的模块，可以更好地组织代码，提高代码的可维护性和可扩展性。此外，本次实验还使用了状态机，按键模块中使用了状态机来处理按键的状态转换，这种方法有效地解决了按键抖动和状态转换的问题，使得按键操作更加稳定和可靠。最后还得感谢群里面老师同学的帮助，本次实验除了有GPT等平台提供的帮助，更有同学和老师的耐心指导，正是因为他们的帮助，我才能找准实验思路，顺利完成此项目。

总的来说，本次实验让我更加熟悉了 FPGA 设计和数字电路的相关知识，提高了我的实践能力和问题解决能力。或许以后我不会再接触类似项目，但它已然在我的心里画下了浓墨重彩的一笔。
