1 项目需求
- 通过小脚丫FPGA核心板上的2个数码管和轻触按键制作一个秒表，通过按键来控制秒表的功能，并在数码管上显示数值。使用七段显示器作为输出设备，在小脚丫FPGA核心板上创建一个2位数秒表。 秒表应从 0.0 秒计数到 9.9秒，然后翻转，计数值每0.1秒精确更新一次。秒
- 表使用四个按钮输入：开始、停止、增量和清除（重置）。开始输入使秒表开始以10Hz时钟速率递增（即每0.1秒计数一次）； 停止输入使计数器停止递增，但使数码管显示当前计数器值； 每次按下按钮时，增量输入都会导致显示值增加一次，无论按住增量按钮多长时间； 复位/清除输入强制计数器值为零。
小脚丫STEP-MXO2-LPC介绍
硬件规范
- 核心器件：Lattice LCMXO2-4000HC-4MG132
- 板载资源：
- 两位7段数码管；
- 两个RGB三色LED；
- 8路用户LED；
- 4路拨码开关；
- 4路按键；
- 36个用户可扩展I/O（其中包括一路SPI硬核接口和一路I2C硬核接口）
- 支持的开发工具思德普开发的Web IDE以及Lattice官方提供的Diamond
- 支持MICO32/8软核处理器以及RISC-V软核
- 板上集成FPGA编程器，采用U盘的模式
- 一路USB Type C接口，可用于给核心板供电、给FPGA下载JED文件以及同上位机通过UART通信
- 板卡尺寸52mm x 18mm

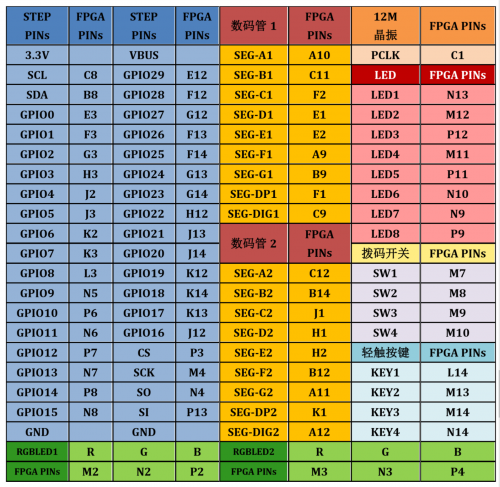

引脚定义
2 完成的功能

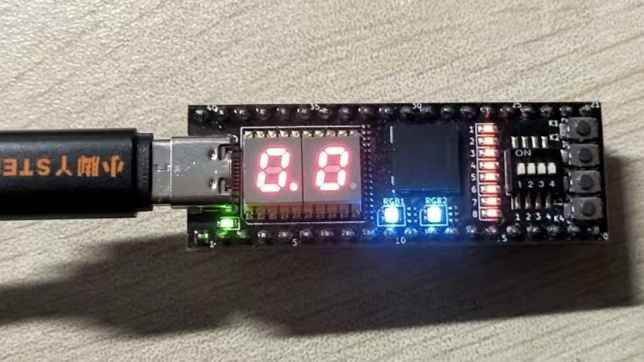

2.1.秒表显示
通过数码管实时显示计数值，从0.0秒递增到9.9秒后翻转。
2.2 按键控制
通过四个轻触按键分别实现开始、停止、增量和清除（重置）功能。
2.3.定时器
使用10Hz定时器源，每0.1秒更新一次计数值。
2.4.中断处理
利用中断处理函数精确控制计数值的更新频率。
3 实现思路
- 首先，我们需要一个时钟转换模块 Clock，将输入的12MHz时钟信号转换为10Hz的时钟信号，用于秒表的计时。
- 接下来是设计一个计数器模块 Counter，根据10Hz的时钟信号进行计数。该模块应该包含一个计数器，能够实现递增功能，并在达到99时归零。实现这个模块后，根据题目要求还需要根据添加启动、停止功能的逻辑。
- 然后需要将计数值显示出来，所以设计了将计数器的值转换为七段显示器的输出的模块 SevenSegmentDisplay 和 SevenSegmentDisplay1，将计数器的值转换为七段显示器的编码输出，用于显示秒表的时间。
- 最后是秒表模块 Stopwatch，将以上各个模块整合在一起。在这个模块中，将时钟模块、计数器模块和七段显示模块连接在一起，并根据输入的信号实现启动、停止、递增和清除功能的逻辑。
利用webide实现设计。
webide无需下载即可在网页设计，并且可以非常方便的分配管脚，一键下载jed文件，非常值得推荐
利用电子森林AI助手，可以生成简单Verilog代码，大大减少设计时间，提高效率。
4 实现过程

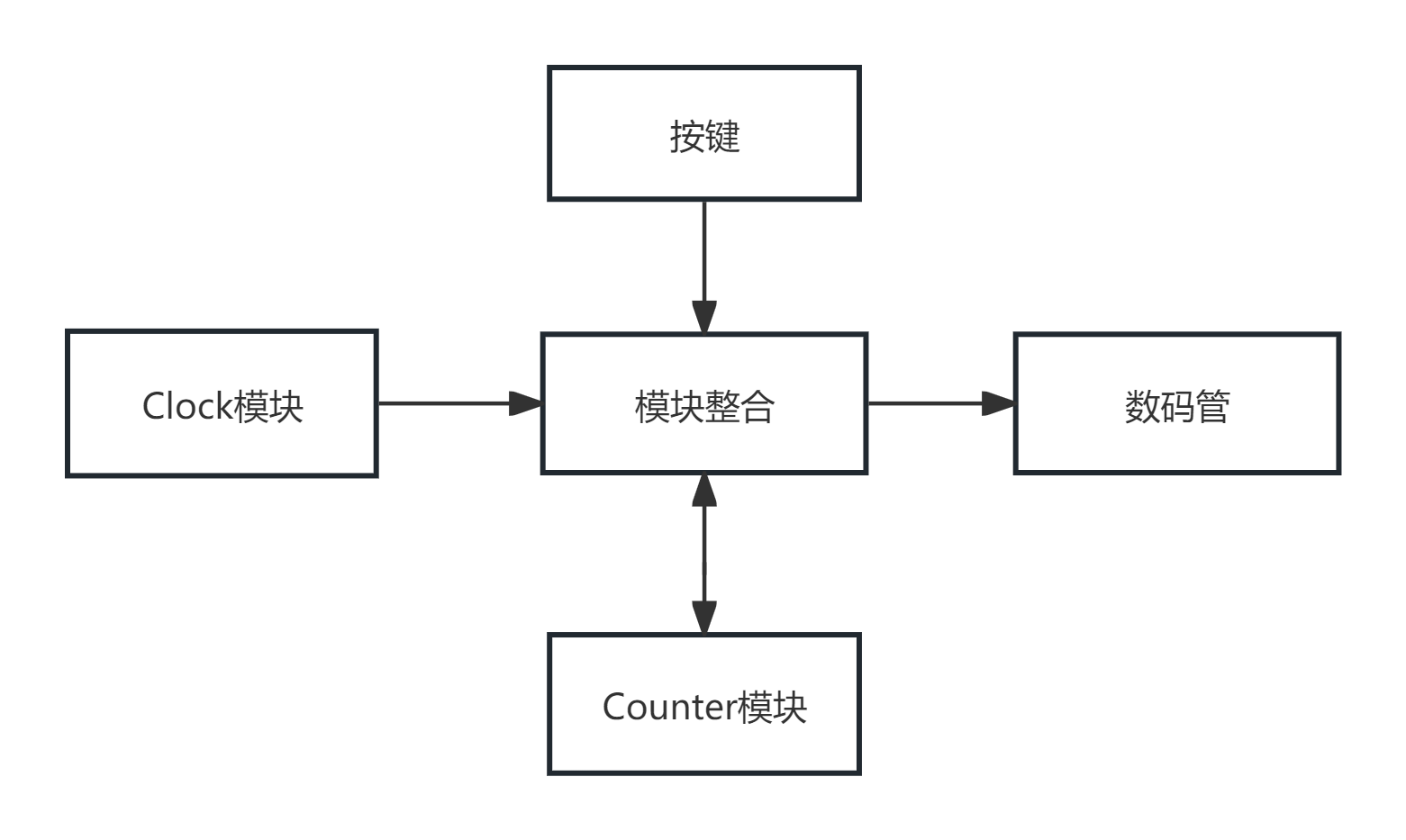

4.1 程序流程图
4.2 时钟转换模块 Clock
功能：
- 将输入的12MHz时钟信号转换为10Hz的时钟信号，用于秒表的计时。
输入：
- clk_12MHz：12MHz的输入时钟信号
输出：
- clk_10Hz：10Hz的输出时钟信号
工作原理：
- 接收来自外部的12MHz时钟信号 clk_12MHz。利用适当的逻辑或计数器，将12MHz时钟信号转换为10Hz的时钟信号 clk_10Hz。输出10Hz的时钟信号，用于驱动秒表的计时功能。
时钟转换模块：
module Clock
(
input wire clk_12MHz,
output reg clk_10Hz
);
parameter WIDTH = 24;
parameter N = 1200000;
reg [WIDTH-1:0] cnt_p;
always @ (posedge clk_12MHz)
begin
if(cnt_p==N-1)
cnt_p<=0;
else
cnt_p<=cnt_p+1;
if(cnt_p<(N>>1))
clk_10Hz<=1;
else
clk_10Hz<=0;
end
endmodule
4.3 计数器模块 Counter
功能：
- 根据10Hz的时钟信号进行计数。该模块包含一个计数器，能够实现递增功能，并在达到99时归零。
输入：
clk_10Hz：10Hz的时钟信号reset：重置信号，当接收到重置信号时，计数器归零
输出：
count：当前计数器的值，范围从0到99
工作原理：
- 每次接收到10Hz的时钟信号
clk_10Hz，计数器递增一个单位。 - 当计数器的值达到99时，自动归零。
- 如果接收到重置信号
reset，计数器立即归零。 - 输出当前计数器的值
count，范围在0到99之间。
启动、停止功能逻辑：
- 在秒表模块中，根据启动、停止信号的控制，可以通过控制时钟信号的传递来实现启动和停止功能。当接收到启动信号时，允许时钟信号传递到计数器模块，使计数器开始计数；当接收到停止信号时，停止时钟信号的传递，计数器停止计数，保持当前值不变。
module Counter(
input wire clk,
input wire reset,
input wire increment,
input wire start,
input wire stop,
output wire [3:0] ones_digit,
output wire [3:0] tenths_digit
);
reg [3:0] ones_counter;
reg [3:0] tenths_counter;
reg [1:0] state;
reg [7:0] counter;
wire [11:0] counter1;
reg increment_triggered;
always @(posedge clk or posedge reset )
begin
if(!start)
state<=1;
if(!stop)
state<=0;
if (reset)
begin
counter <= 0;
state<=0;
end
else if (state)
begin
if(counter==99) // cnt 等于 9 则归零
counter <=8'd0;
else
counter <= counter + 1'b1; // cnt 小于 9 则累加
end
if (increment)
increment_triggered = 1;
if ((!increment)&increment_triggered )
begin
increment_triggered = 0;
if(counter==99) // cnt 等于 9 则归零
counter <=8'd0;
else
counter <= counter + 1'b1; // cnt 小于 9 则累加
end
end
Bin2bcd bin2bcd(.bitcode(counter),.bcdcode(counter1));
assign tenths_digit = counter1[7:4];
assign ones_digit = counter1[3:0];
endmodule
4.4 数码管显示模块
功能：
- 将计数器的值转换为七段显示器的输出，带小数点。
输入：
- count：计数器的值，范围从0到99
输出：
- segment_output：七段显示器的编码输出，包括小数点，用于显示计数器的值
工作原理：
- 根据计数器的值 count，将其转换为对应的带小数点的七段显示器的编码输出。
- 输出转换后的七段显示器编码 segment_output，包括小数点，用于显示计数器的值。
module SevenSegmentDisplay(
input wire [3:0] value,
output wire [8:0] segment_output
);
// 七段显示器的编码表
reg [8:0] segment_encoding [0:9];
initial begin
segment_encoding[0] = 9'h3f; //对存储器中数赋值9'b00_0011_1111,共阴极接地，DP点变低不亮，7段显示数字 0
segment_encoding[1] = 9'h06; //7段显示数字 1
segment_encoding[2] = 9'h5b; //7段显示数字 2
segment_encoding[3] = 9'h4f; //7段显示数字 3
segment_encoding[4] = 9'h66; //7段显示数字 4
segment_encoding[5] = 9'h6d; //7段显示数字 5
segment_encoding[6] = 9'h7d; //7段显示数字 6
segment_encoding[7] = 9'h07; //7段显示数字 7
segment_encoding[8] = 9'h7f; //7段显示数字 8
segment_encoding[9] = 9'h6f; //7段显示数字 9
end
assign segment_output = segment_encoding[value];
endmodule
module SevenSegmentDisplay1(
input wire [3:0] value,
output wire [8:0] segment_output
);
// 七段显示器的编码表
reg [8:0] segment_encoding [0:9];
initial begin
segment_encoding[0] = 9'hbf; //7段显示数字 0.
segment_encoding[1] = 9'h86; //7段显示数字 1.
segment_encoding[2] = 9'hdb; //7段显示数字 2.
segment_encoding[3] = 9'hcf; //7段显示数字 3.
segment_encoding[4] = 9'he6; //7段显示数字 4.
segment_encoding[5] = 9'hed; //7段显示数字 5.
segment_encoding[6] = 9'hfd; //7段显示数字 6.
segment_encoding[7] = 9'h87; //7段显示数字 7.
segment_encoding[8] = 9'hff; //7段显示数字 8.
segment_encoding[9] = 9'hef; //7段显示数字 9.
end
assign segment_output = segment_encoding[value];
endmodule
4.5 秒表模块 Stopwatch
功能：
- 将时钟模块、计数器模块和七段显示器输出模块整合在一起，实现启动、停止、递增和清除功能的逻辑。
输入：
clk_10Hz：10Hz的时钟信号start：启动信号，用于启动秒表stop：停止信号，用于停止秒表clear：清除信号，用于清除秒表- 其他可能的输入信号，如重置信号等（根据需要添加）
输出：
- 七段显示器的编码输出，用于显示秒表的时间
工作原理：
- 接收来自时钟模块的时钟信号
clk_10Hz。 - 根据输入的信号
start、stop、clear等，控制计数器模块的启动、停止、清除操作。 - 将计数器模块的计数值传递给七段显示器输出模块，实现时间的显示。
- 根据输入信号的控制，实现秒表的启动、停止、递增和清除功能的逻辑。
启动、停止功能逻辑：
- 当接收到启动信号
start时，允许时钟信号传递到计数器模块，启动计数。 - 当接收到停止信号
stop时，停止时钟信号的传递，停止计数，保持当前值不变。
清除功能逻辑：
- 当接收到清除信号
clear时，将计数器模块归零，并清空七段显示器的显示。
module Stopwatch(
input wire clk_12MHz,
input wire increment,
input wire clear,
input wire start,
input wire stop,
output wire [8:0] ones_digit,
output wire [8:0] tenths_digit
);
wire [3:0] ones_counter_value;
wire [3:0] tenths_counter_value;
wire [8:0] ones_segment_output;
wire [8:0] tenths_segment_output;
Clock clock(.clk_12MHz(clk_12MHz), .clk_10Hz(clk_10Hz));
Counter counter(.clk(clk_10Hz), .reset(!clear),.start(start),.stop(stop), .increment(increment ), .ones_digit(ones_counter_value), .tenths_digit(tenths_counter_value));
SevenSegmentDisplay ones_display(.value(ones_counter_value), .segment_output(ones_segment_output));
SevenSegmentDisplay1 tenths_display(.value(tenths_counter_value), .segment_output(tenths_segment_output));
assign ones_digit = ones_segment_output;
assign tenths_digit = tenths_segment_output;
endmodule

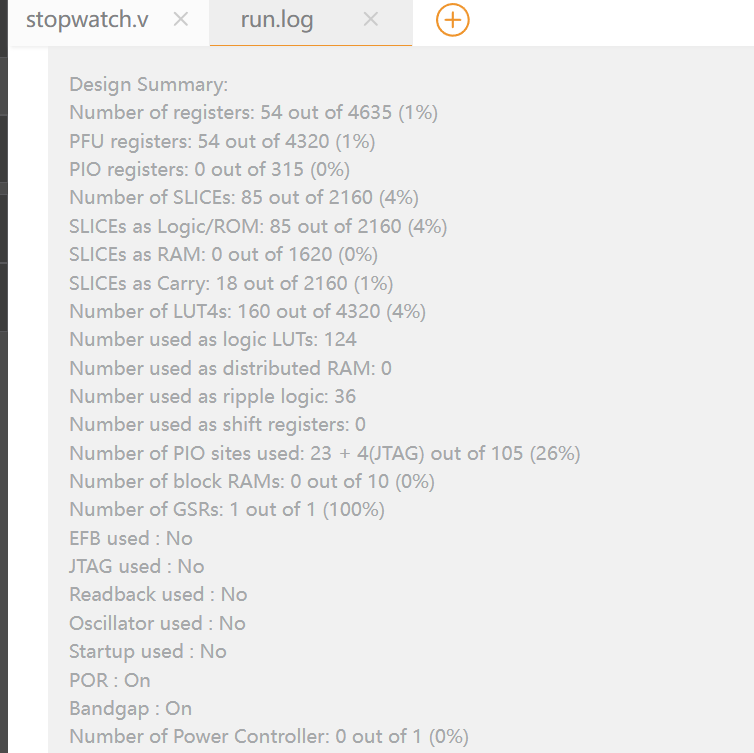

4.6资源利用率
- 寄存器数量：总共4635个寄存器中使用了54个（1%），这些寄存器可以用于存储数据或状态信息。
- PFU（Programmable Function Unit）寄存器：在4320个PFU寄存器中使用了54个（1%），PFU通常用于实现逻辑功能。
- SLICE数量：总共2160个SLICE中使用了85个（4%），SLICE是FPGA中的基本逻辑单元。
- LUT4数量：在4320个LUT4中使用了160个（4%），LUT4是FPGA中的Look-Up Table单元，用于实现逻辑功能。
- PIO（Parallel Input/Output）寄存器：在315个PIO寄存器中没有被使用，PIO通常用于处理输入输出。
- 块RAM数量：在10个块RAM中没有被使用
资源占用较少。
5 遇到的主要难题
5.1 always语句赋值问题
在Verilog中，确保敏感信号具有相同的触发方式，并且在always块中只使用reg类型的变量进行赋值操作，并且这些赋值操作需要保持一致，即要么都是阻塞赋值，要么都是非阻塞赋值。这些规则有助于确保时序逻辑的正确性和避免潜在的问题，最重要的是可以减少大量调试时间
建议：
- 相同触发方式：
- 在
always块中，确保所有敏感信号具有相同的触发方式，例如都是在时钟的上升沿或下降沿触发。混合使用不同的触发方式可能会导致意外的行为和时序问题。
- 在
- 只使用
reg类型变量： - 在
always块中，应该只使用reg类型的变量进行赋值操作。reg类型的变量用于存储时序逻辑的状态，并且在时钟信号触发时更新。
- 在
- 保持一致的赋值方式：
- 在
always块中，确保所有的赋值操作要么都是阻塞赋值（=），要么都是非阻塞赋值（<=）。混合使用这两种赋值方式可能会导致意外的逻辑错误和时序问题。
- 在
5.2 时序逻辑和时钟域交叉问题
在数字电路设计中，时钟信号的稳定性和时序逻辑的正确性至关重要。确保各模块在正确的时钟域中操作，避免时钟域交叉可能是一个巨大的工程。
5.3 注意webide的run.log文件报错
在进行fpga设计时，难免会出现因代码问题导致的映射错误。但是在使用webide设计时，如果有映射错误，只会在run.log文件的最后一行报错，并且报错后可以正常下载上一次jed文件，这是难以发现的，这会使得
6 未来的计划建议
该项目已经成功实现了秒表的功能，并达到了预期指标。然而，还有许多可以提升与扩展的地方：
功能扩展与优化：
- 考虑增加更多功能，如计次功能、倒计时功能、闹钟功能等，以提升秒表的实用性和功能性，当然这需要增加数码管数量。
性能优化：
- 对代码进行优化，提高秒表的响应速度和稳定性。
软硬件
附件下载
秒表.zip
团队介绍
