2024年寒假练 - 基于小脚丫FPGA套件STEP Baseboard V4.0实现两位十进制加、减、乘、除计算器

内容介绍

一、题目要求介绍

实现一个两位十进制数加、减、乘、除运算的计算器，运算数和运算符（加、减、乘、除）由按键来控制。

运算数和计算结果通过8个八段数码管显示。每个运算数使用两个数码管显示，左侧显示十位数，右侧显示个位数。输入两位十进制数时，最高位先在右侧显示，然后其跳变到左侧的数码管上，低位在刚才高位占据的数码管上显示。

二、项目介绍

1.项目功能

1）运算数显示

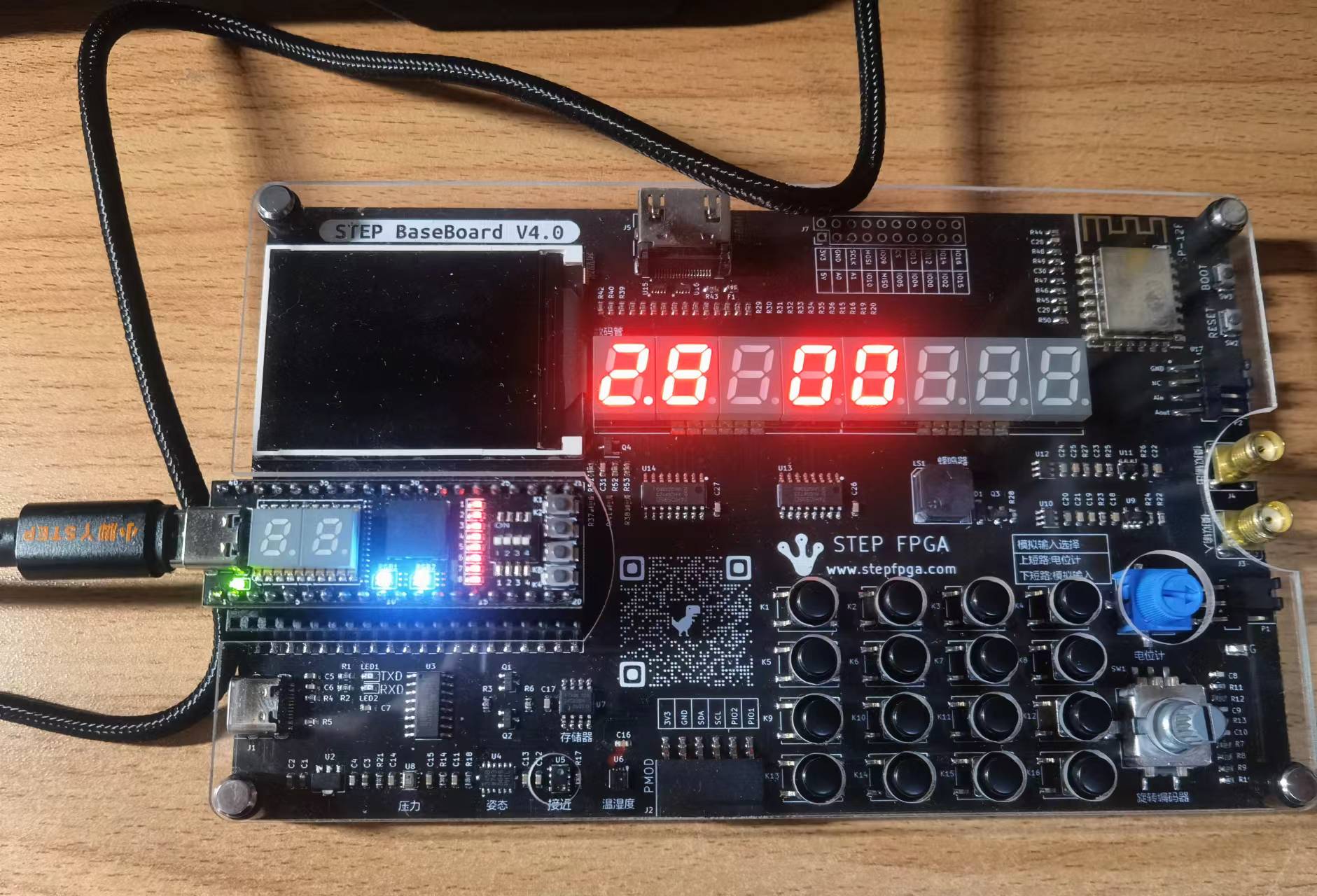

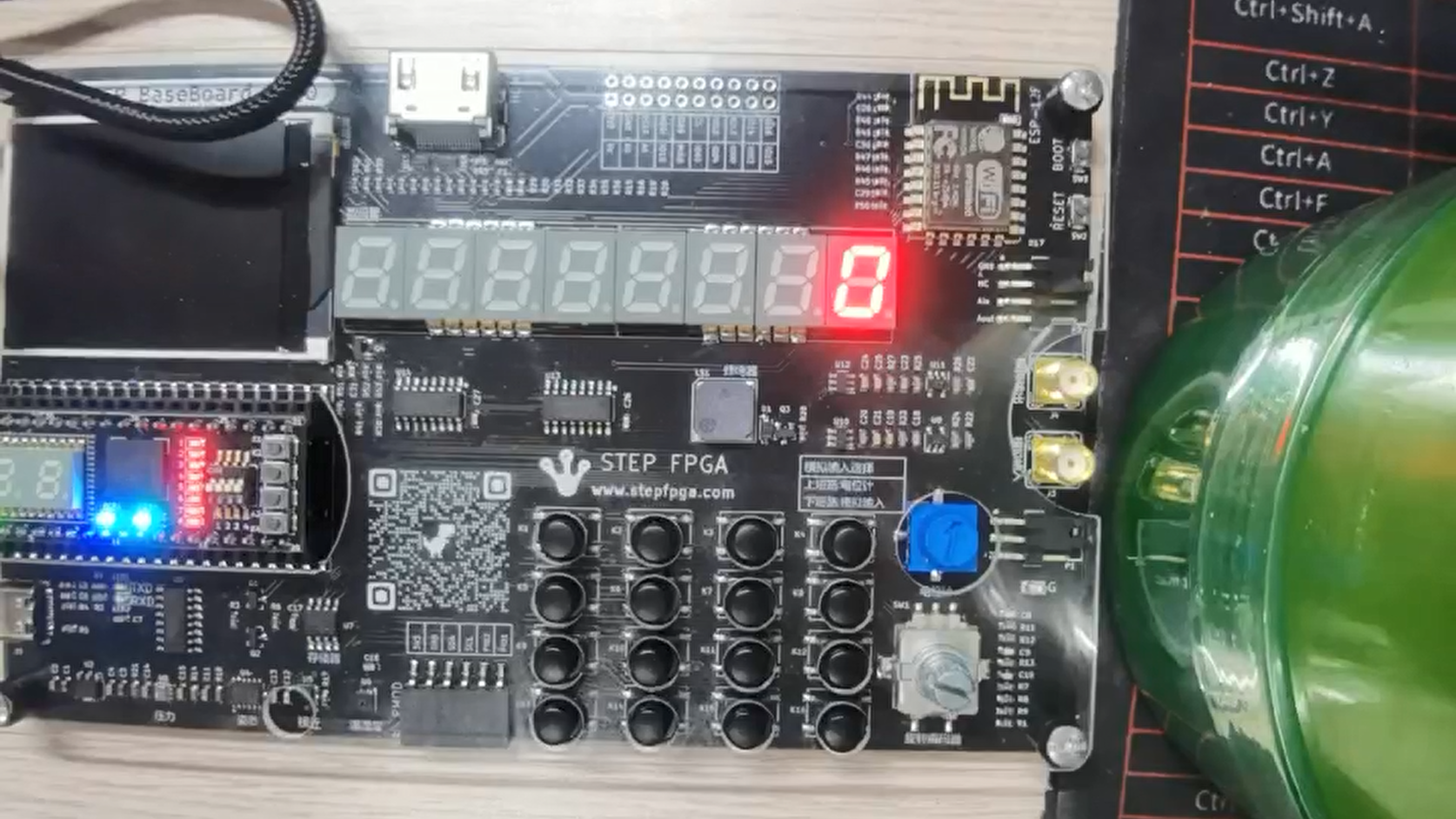

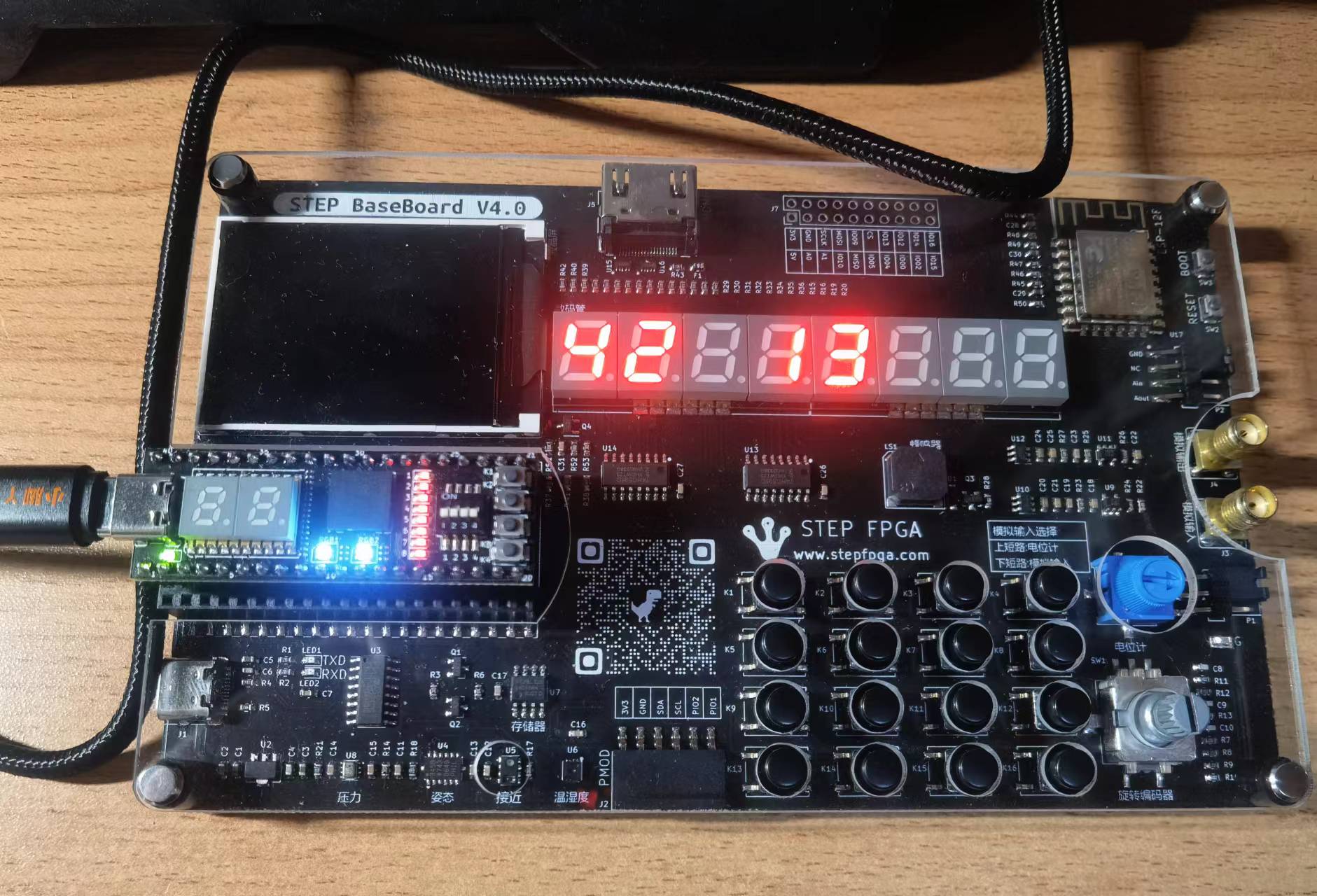

待运算数通过矩阵键盘输入，如下图，先输入数字2，后输入数字8，2跳变到左侧数码管，原先2的位置被8取代。

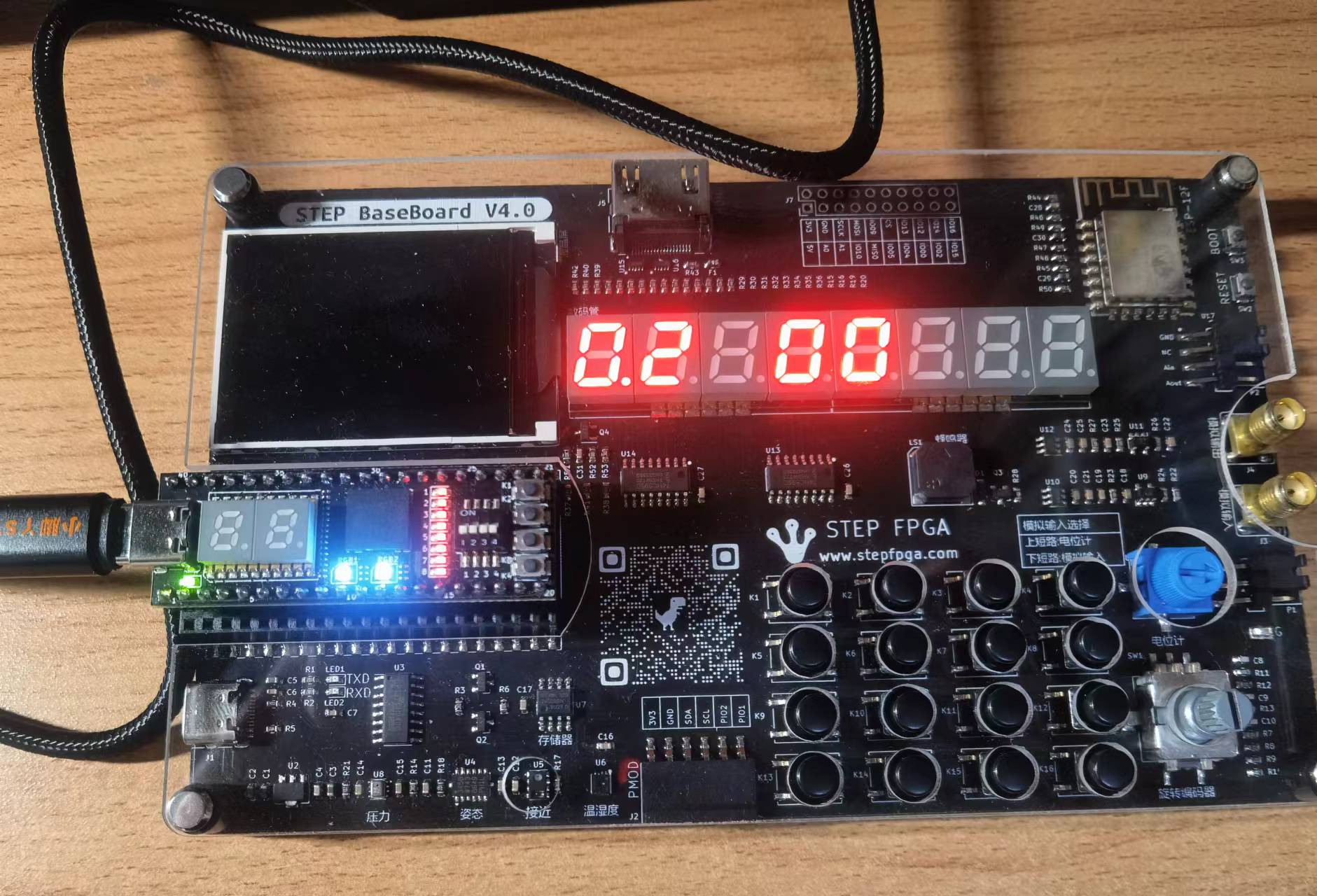

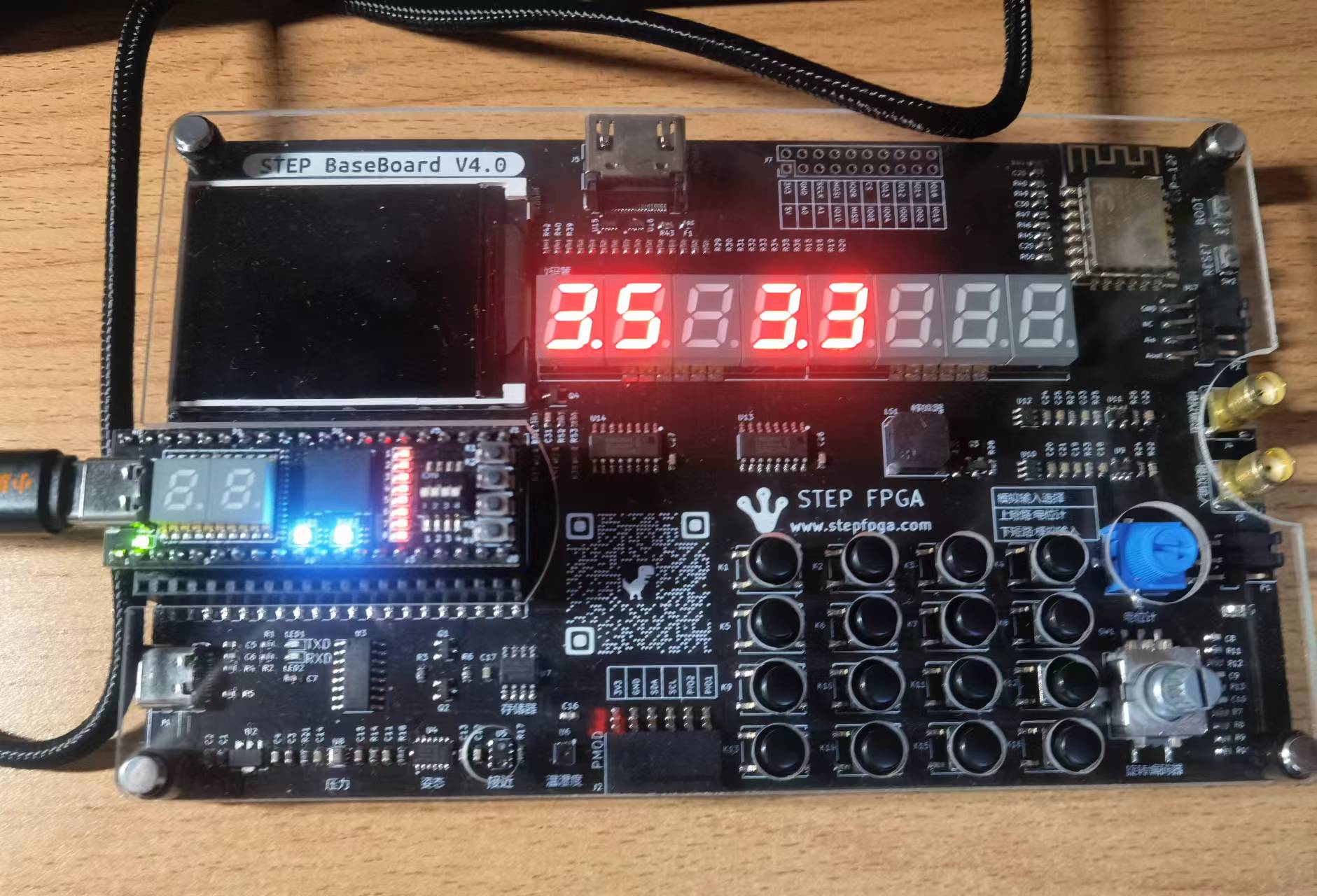

在按下运算符号（加减乘除）之前，数字可被不断替换。直至按下加减乘除任一运算符号后，第一个数不可输入替换，可对第二个数进行输入。小数点的输入同理，在按下运算符号前，按一次显示，再按一次小数点消失。如下图，同时显示了待运算的两个数，每个数左侧为十位，右侧为个位。

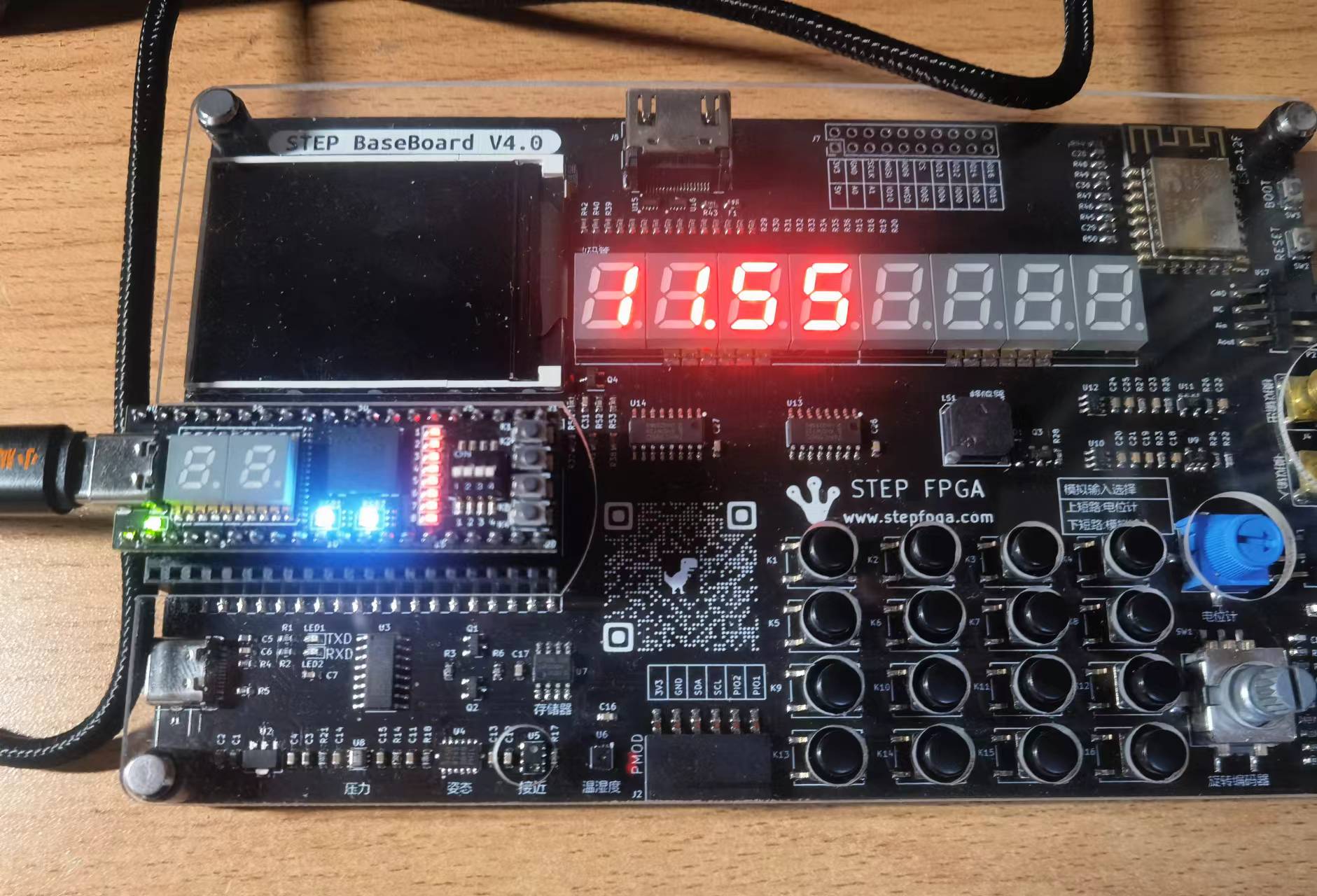

2）四则运算

（1）加法

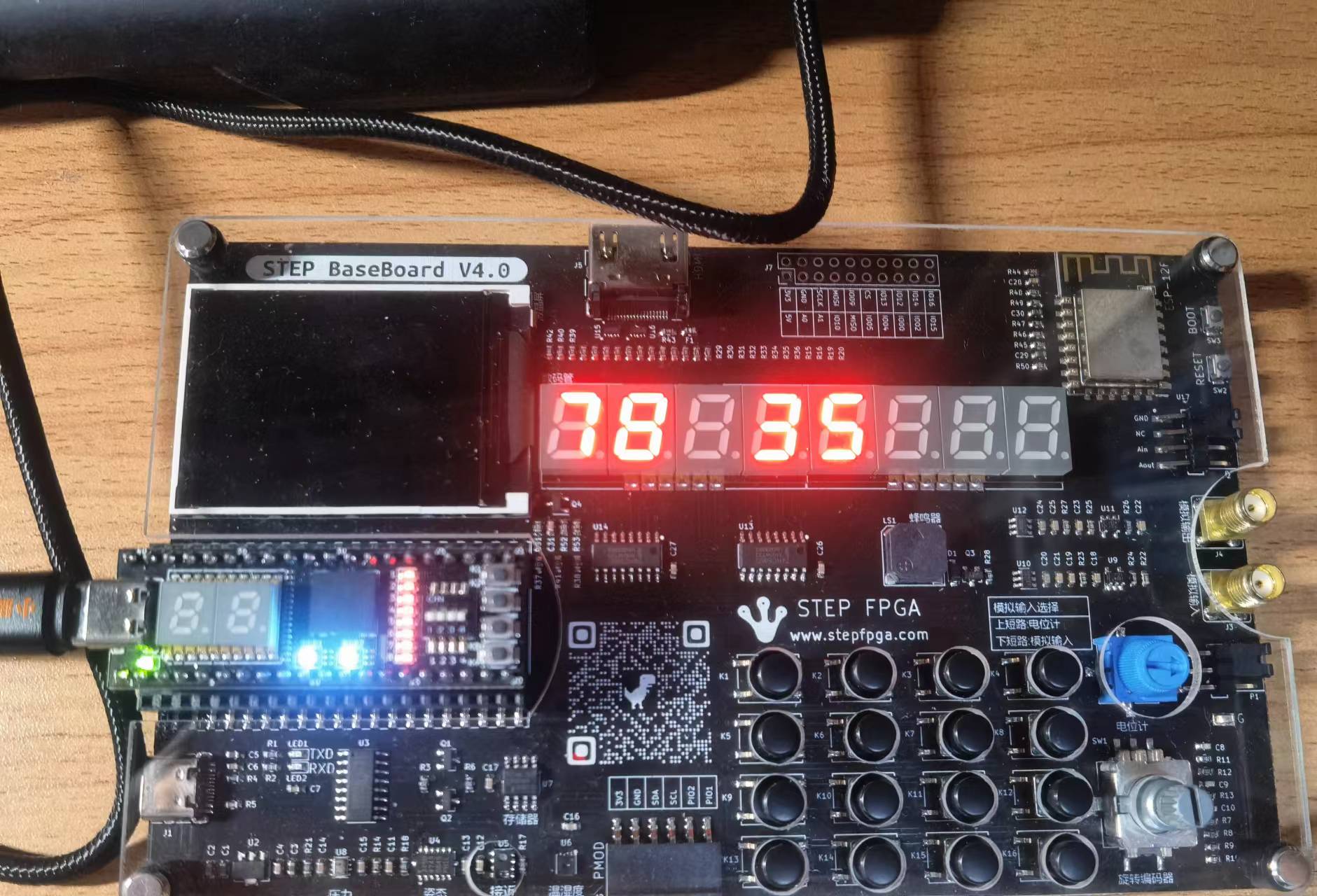

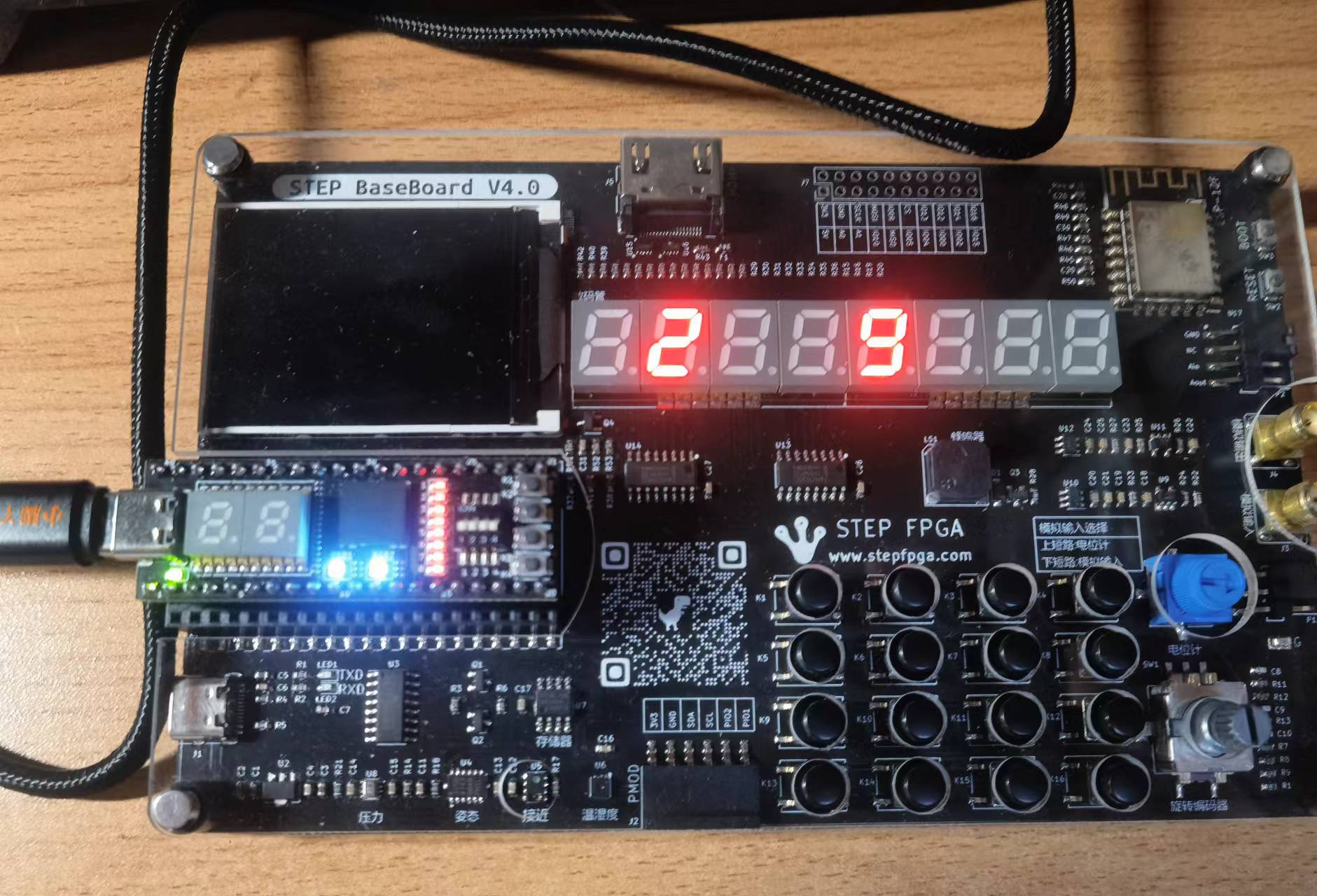

当执行加法运算时，按下等于键后，显示运算结果，可实现进位操作。

（2）减法

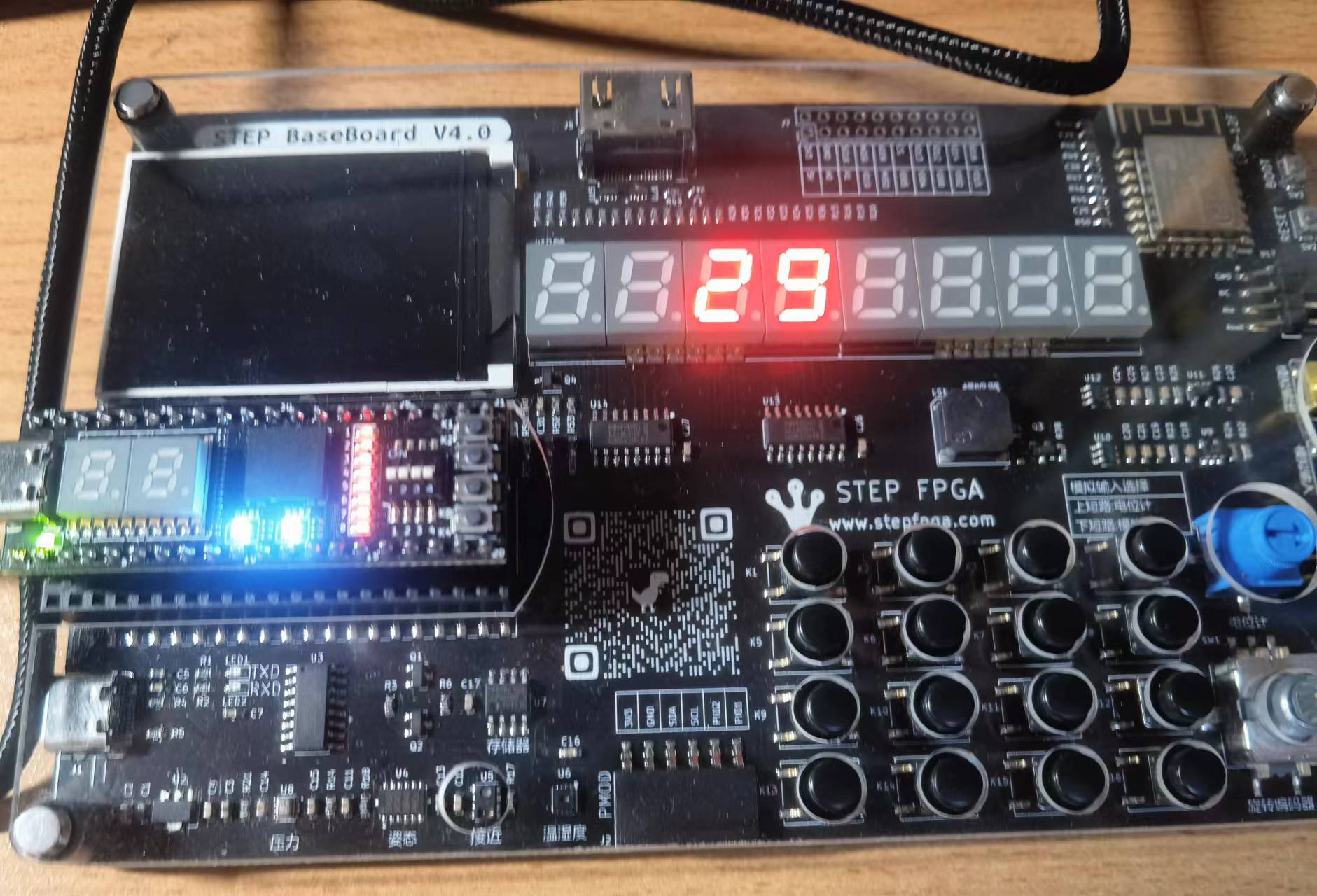

当执行减法运算时，按下等于键后，显示运算结果，可实现退位操作。

（3）乘法

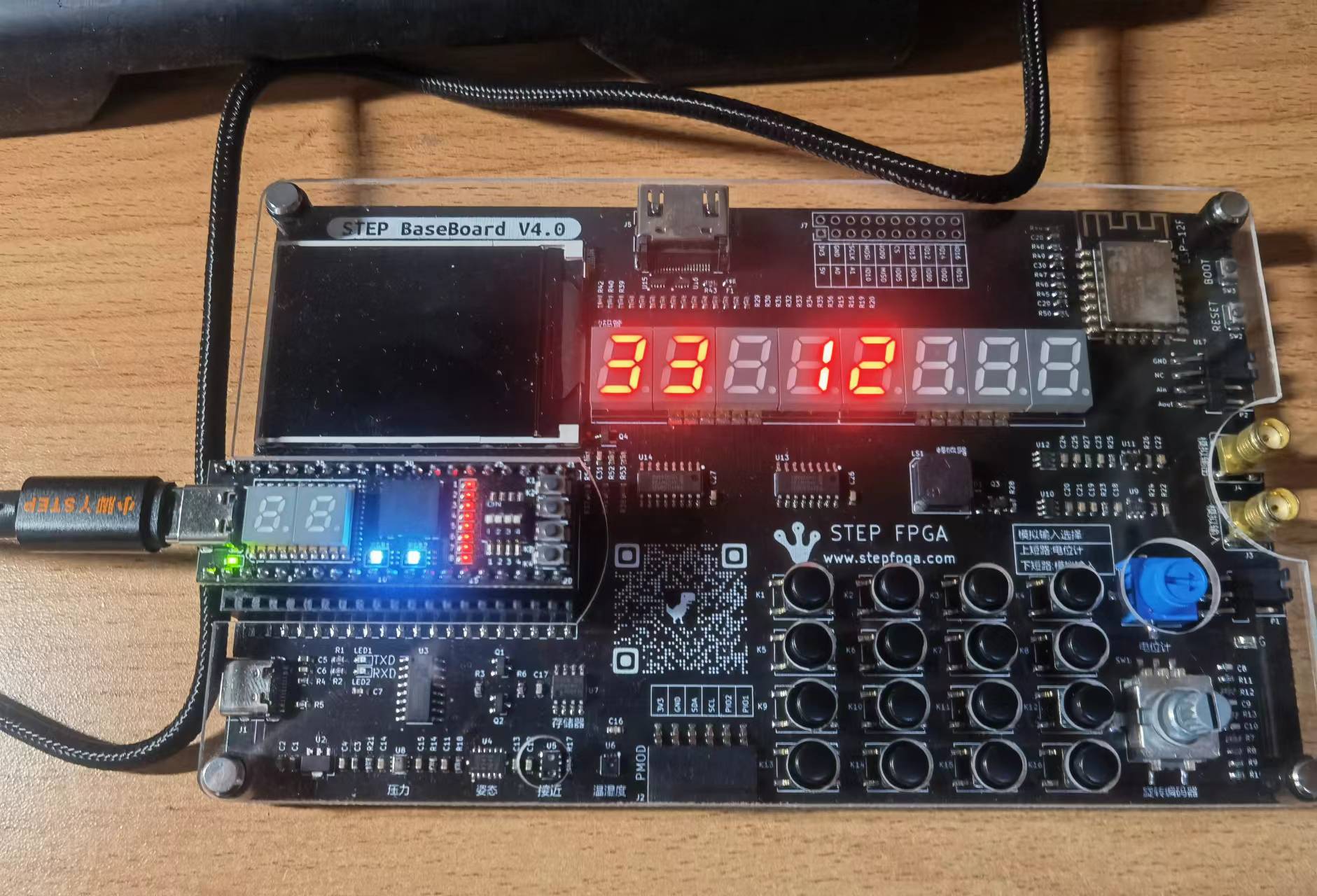

当执行减法运算时，按下等于键后，显示运算结果，可实现退位操作。

（4）除法

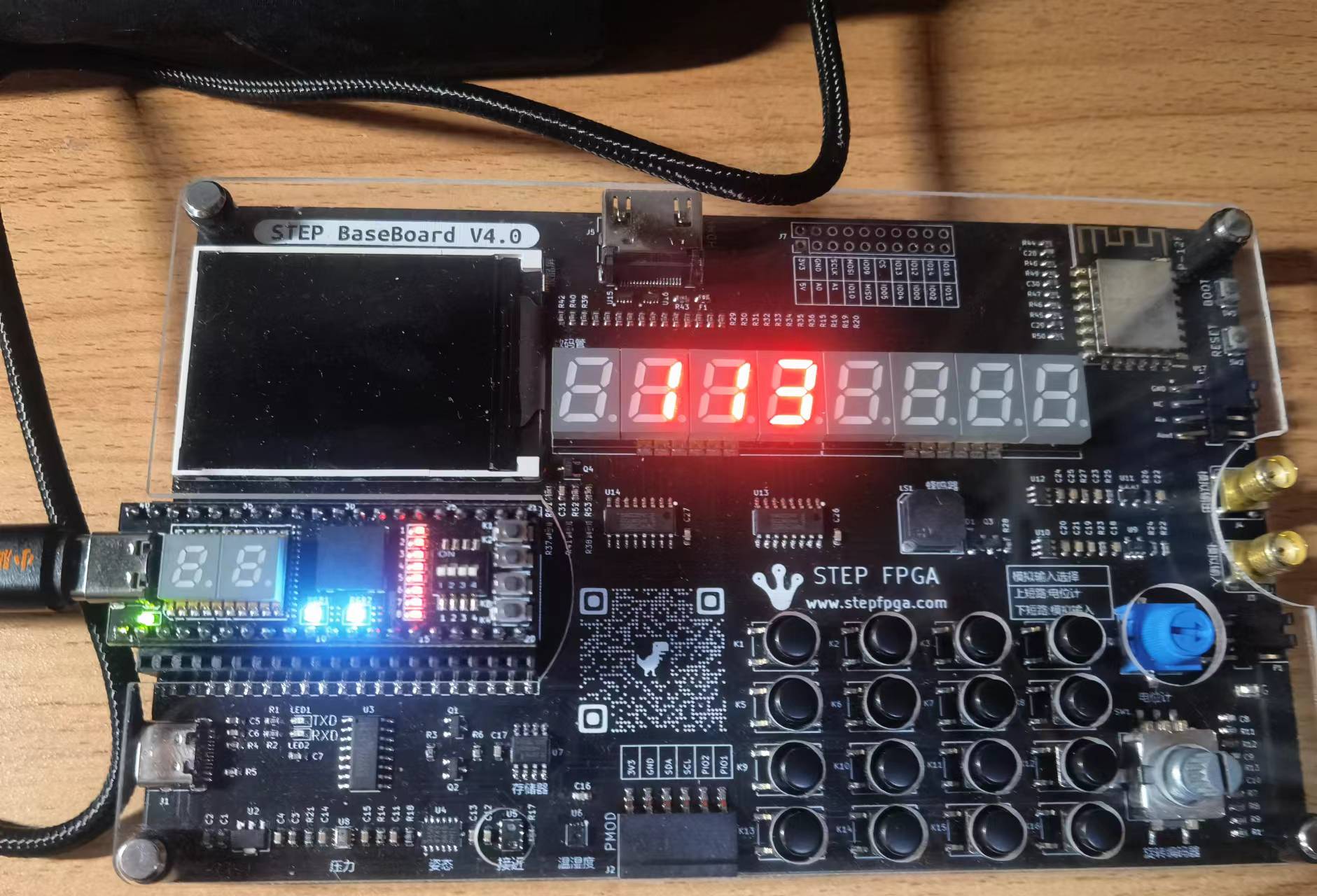

当执行除法运算时，按下等于键后，显示运算结果，左侧数为商，右侧数为余数。

2.项目设计

1）设计思路

（1）本项目实现的计算器通过按键输入数字和运算符号，可结合矩阵键盘例程实现。

（2）在输入端，需要判断输入键值的类型（数字或运算符号）。

（3）同时，等号较为特殊，输入后要显示运算结果，因此需要单独判断。

（4）因显示结果需要在拓展板上的数码管显示，需要用到74HC595进行控制。

2）系统流程图

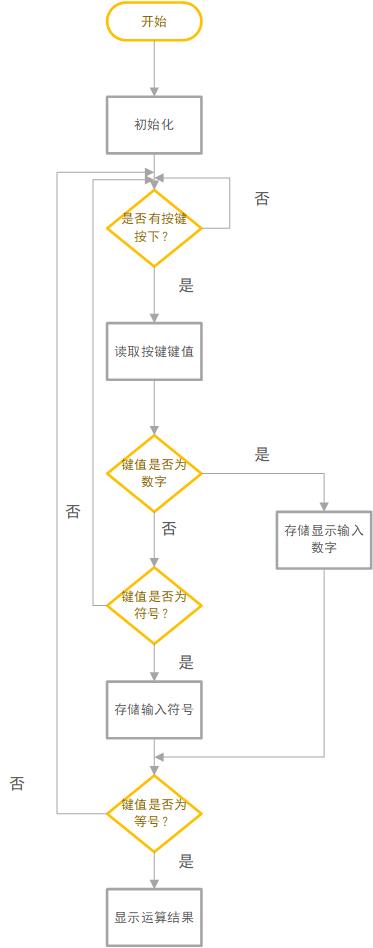

按照设计思路的画出的系统流程图如下图所示：


3）硬件介绍

FPGA核心板：基于Lattice MXO2的小脚丫FPGA核心板 - Type C接口

小脚丫FPGA团队最新推出的FPGA核心模块，无需下载安装软件，可以直接在浏览器里编程，一个USB Type C端口支持供电、FPGA的配置以及UART通信，管脚完全兼容传统的小脚丫FPGA模块。

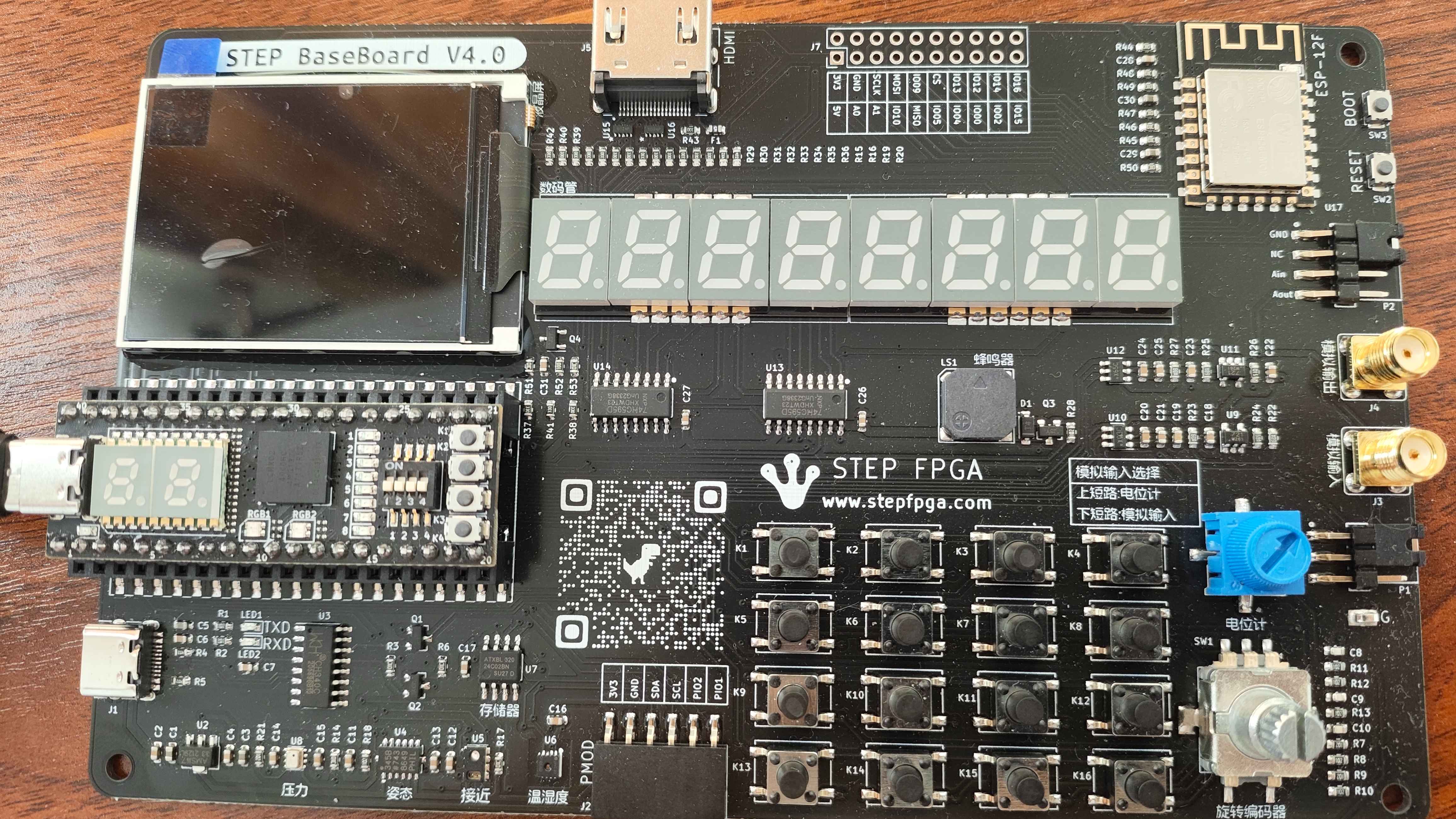

拓展板：小脚丫FPGA套件STEP BaseBoard V4.0

搭配任何一款小脚丫FPGA核心模块，针对高校数字电路、系统教学实验以及EDA实验而开发的综合性实验平台，拥有丰富的外设、接口。

4）RTL图

5）FPGA资源占用报告

寄存器数量：共251个，占总数4635个的5%
- PFU寄存器：共251个，占总数4320个的6%
- PIO寄存器：共0个，占总数315个的0%
SLICE数量：共1689个，占总数2160个的78%
- 作为逻辑/ROM的SLICE：共1689个，占总数2160个的78%
- 作为RAM的SLICE：共0个，占总数1620个的0%
- 作为进位链的SLICE：共765个，占总数2160个的35%
LUT4数量：共3358个，占总数4320个的78%
- 用作逻辑LUT的数量：1828个
- 用作分布式RAM的数量：0个
- 用作波纹逻辑的数量：1530个
- 用作移位寄存器的数量：0个
使用的PIO站点数量：13 + 4（JTAG）个，占总数105个的16%
块RAM数量：共0个，占总数10个的0%
GSR数量：共1个，占总数1个的100%
EFB使用情况：未使用
JTAG使用情况：未使用
回读使用情况：未使用
振荡器使用情况：未使用
启动电路使用情况：未使用
POR（上电复位）情况：已启用
Bandgap（带隙基准）情况：已启用
电源控制器数量：共0个，占总数1个的0%
动态Bank控制器（BCINRD）数量：共0个，占总数6个的0%
动态Bank控制器（BCLVDSO）数量：共0个，占总数1个的0%
DCCA数量：共0个，占总数8个的0%
DCMA数量：共0个，占总数2个的0%
PLL（锁相环）数量：共0个，占总数2个的0%
DQSDLL数量：共0个，占总数2个的0%
CLKDIVC数量：共0个，占总数4个的0%
ECLKSYNCA数量：共0个，占总数4个的0%
ECLKBRIDGECS数量：共0个，占总数2个的0%

Design Summary
   Number of registers:    251 out of  4635 (5%)
      PFU registers:          251 out of  4320 (6%)
      PIO registers:            0 out of   315 (0%)
   Number of SLICEs:      1689 out of  2160 (78%)
      SLICEs as Logic/ROM:   1689 out of  2160 (78%)
      SLICEs as RAM:            0 out of  1620 (0%)
      SLICEs as Carry:        765 out of  2160 (35%)
   Number of LUT4s:        3358 out of  4320 (78%)
      Number used as logic LUTs:        1828
      Number used as distributed RAM:     0
      Number used as ripple logic:      1530
      Number used as shift registers:     0
   Number of PIO sites used: 13 + 4(JTAG) out of 105 (16%)
   Number of block RAMs:  0 out of 10 (0%)
   Number of GSRs:        1 out of 1 (100%)
   EFB used :        No
   JTAG used :       No
   Readback used :   No
   Oscillator used : No
   Startup used :    No
   POR :             On
   Bandgap :         On
   Number of Power Controller:  0 out of 1 (0%)
   Number of Dynamic Bank Controller (BCINRD):  0 out of 6 (0%)
   Number of Dynamic Bank Controller (BCLVDSO):  0 out of 1 (0%)
   Number of DCCA:  0 out of 8 (0%)
   Number of DCMA:  0 out of 2 (0%)
   Number of PLLs:  0 out of 2 (0%)
   Number of DQSDLLs:  0 out of 2 (0%)
   Number of CLKDIVC:  0 out of 4 (0%)
   Number of ECLKSYNCA:  0 out of 4 (0%)
   Number of ECLKBRIDGECS:  0 out of 2 (0%)

三、主要代码片段介绍

1）键值输入存储

矩阵键盘的按键防抖主要参照了例程type_system里的array_keyboard.v，其输出为key_pulse，在此不再赘述。

等于用case语句对输入的防抖处理信号key_pulse进行判断，对tem_seg_data寄存器进行赋值，不同的键值对应数字0~9、加、减、乘、除、小数点、等于。考虑到有重复输入按键的情况（例如输入数字22），当无按键输入时，也需给tem_seg_data寄存器进行赋值。最后的输出seg_data为10位数，从高到低分别为等于、加、减、乘、除、小数点、四位数字。

always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        tem_seg_data <= 10'h00;

	    end
		else begin

			  case(key_pulse)
            16'h0001: tem_seg_data <= 10'h07;
            16'h0002: tem_seg_data <= 10'h08;
            16'h0004: tem_seg_data <= 10'h09;
            16'h0010: tem_seg_data <= 10'h04;
            16'h0020: tem_seg_data <= 10'h05;
            16'h0040: tem_seg_data <= 10'h06;
            16'h0100: tem_seg_data <= 10'h01;
            16'h0200: tem_seg_data <= 10'h02;
            16'h0400: tem_seg_data <= 10'h03;
            16'h1000: tem_seg_data <= 10'h00;

						16'h2000: tem_seg_data <= 10'b0000010000;//小数点

						16'h0008: tem_seg_data <= 10'b0100000000;	//加
						16'h0080: tem_seg_data <= 10'b0010000000;	//减
						16'h0800: tem_seg_data <= 10'b0001000000;	//乘
						16'h8000: tem_seg_data <= 10'b0000100000; 	//除

						16'h4000: tem_seg_data <= 10'b1000000000; 	//等于

			      default: tem_seg_data <=  10'b1111111111; // 无按键按下
			 endcase
	end
end

always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        seg_data <= 10'b1111111111;
    end
	else begin
		 seg_data <= tem_seg_data ;

	end
end

2）输入键值分类、处理

该部分代码在oper_char模块中。该模块中seg_data_unproduced即为上面模块的输出seg_data，本模块的输出包含处理后的数据seg_data_produced，为一个十位数。

下面的代码实现了移位操作，即新输入的数字将显示在个位，原来输入的数字显示在十位。

		else if(seg_data_unproduced !=10'b1111111111)begin//有新按键输入
		if(seg_data_unproduced[9:4]==0) begin //输入的是数字

						if(seg_data_produced[7:0]==8'b0 )begin//个位和十位都没输入
				seg_data_produced[3:0] <= seg_data_unproduced[3:0];
			end

						else begin
				seg_data_produced[7:0] <= {seg_data_produced[3:0],seg_data_unproduced[3:0]};//移位
			end
		end

下面的代码实现了小数点的显示，先可输入左侧的小数点，待运算符号按下后（oper_flag标志信号被置1），才可输入右侧的小数点。

		else if(seg_data_unproduced[9:4]!=0)begin//输入的是符号
			if(seg_data_unproduced[9:4]==6'b000001 &&oper_flag==0)begin//第一次按小数点
				dot_en[7] = ~dot_en[7];
			end

						else if(seg_data_unproduced[9:4]==6'b000001 &&oper_flag!=0)begin//第二次小数点
				dot_en[4] = ~dot_en[4];
			end

下面的代码是对输入符号的判断及处理，因等于号较为特殊，因此单独输出一个标志信号equal_flag。加减乘除用输出信号seg_data_oper来区分，逻辑相同，因此只示出加号的代码部分。

			else if(seg_data_unproduced[9:5]==5'b10000)begin//等于
				equal_flag<=1'b1;

			end

			else if(seg_data_unproduced[9:5]==5'b01000)begin//加
				seg_data_oper<= 4'b1000;

				oper_flag <=1'b1;
				seg_data_produced[7:0]<=8'b0;
			end

3）数字四则运算

在num_out模块中，实现了对于将进行运算的两位数字的存储和四则运算。

下面的代码实现了对两个十位数的存储，当oper_flag标志信号被置1，即已输入运算符号时，可输入并存储第二个十位数。

always@(posedge clk or negedge rst_n) begin
	if(!rst_n) begin
		seg_data_cal_store<= 15'h0;
	end

		else if(oper_flag==0)begin//未输入运算符
		seg_data_cal_store[15:8]<=seg_data; //先显示左边的数字
	end

		else if(oper_flag!=0)begin//已输入运算符
		seg_data_cal_store[7:0]<=seg_data;

		end

				end

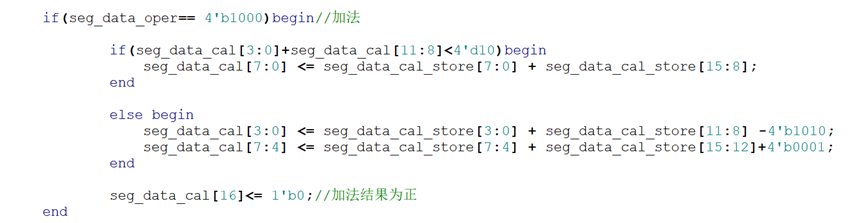

下面的代码是加法运算，由于运算的数字不是作为整体存储在寄存器中，而是十位存储在[7:4]，个位存储在[3:0]，分开存储的。因此涉及到进位时，不能简单相加，需做进一步处理。

		if(seg_data_oper== 4'b1000)begin//加法

							if(seg_data_cal_store[3:0]+seg_data_cal_store[11:8]<4'd10)begin
					seg_data_cal[7:0] <= seg_data_cal_store[7:0] + seg_data_cal_store[15:8];
										end

								else begin
					seg_data_cal[3:0] <= seg_data_cal_store[3:0] + seg_data_cal_store[11:8] -4'b1010;
						seg_data_cal[7:4] <= seg_data_cal_store[7:4] + seg_data_cal_store[15:12]+4'b0001;
					end

								seg_data_cal[16]<= 1'b0;//加法结果为正
		end

下面的代码是减法运算，同加法的思路，在涉及到退位时，需做进一步处理。

		else if(seg_data_oper==4'b0100)begin//减法
			if(seg_data_cal_store[15:8]<seg_data_cal_store[7:0]) begin//结果为负

			if(seg_data_cal_store[3:0]<seg_data_cal_store[11:8])begin//要借位
					seg_data_cal[3:0] <= seg_data_cal_store[3:0] - seg_data_cal_store[11:8] +4'b1010;
						seg_data_cal[7:4] <= seg_data_cal_store[7:4] - seg_data_cal_store[15:12]-4'b0001;
											end

							else begin
									seg_data_cal[7:0] <= seg_data_cal_store[7:0]-seg_data_cal_store[15:8];
				end

								seg_data_cal[16]<= 1'b1; //减法结果为负
							end
		else if(seg_data_cal_store[15:8]>=seg_data_cal_store[7:0]) begin//结果为正或0

								if(seg_data_cal_store[11:8]<seg_data_cal_store[3:0])begin//要借位
					seg_data_cal[3:0] <=  seg_data_cal_store[11:8] - seg_data_cal_store[3:0] +4'b1010;
						seg_data_cal[7:4] <= seg_data_cal_store[15:12] - seg_data_cal_store[7:4]-4'b0001;
											end

								else begin

										seg_data_cal[7:0] <= seg_data_cal_store[15:8]-seg_data_cal_store[7:0];
				end

								seg_data_cal[16]<= 1'b0; //减法结果为正
								end

下面的代码是乘法运算，由于输入分别存储了十位和个位，而不是存储值，因此需要用乘法器，而非*乘法运算符。

module multi(

	input clk,rst_n,
	input [7:0]a,
	input [7:0]b,
	output reg [15:0]result
);

reg [15:0] tem_sum;

integer i;
reg [3:0] cnt;

always@(posedge clk or negedge rst_n) begin
	if(!rst_n)begin
		tem_sum=0;
		cnt=0;
	end


		tem_sum=a*b;
	cnt=0;

		for(i=0;i<10;i=i+1)begin
		if(tem_sum>=1000)begin //1
			tem_sum=tem_sum-1000;
			cnt=cnt+1;
		end

					else begin
			result[15:12]=cnt;
		end
	end
cnt=0;
	for(i=0;i<10;i=i+1)begin
		if(tem_sum>=100)begin //1
			tem_sum=tem_sum-100;
			cnt=cnt+1;
		end

					else begin
			result[11:8]=cnt;
		end
	end
	cnt=0;
	for(i=0;i<10;i=i+1)begin
		if(tem_sum>=10)begin //1
			tem_sum=tem_sum-10;
			cnt=cnt+1;
		end

					else begin
			result[7:4]=cnt;
		end
	end

	result[3:0]=tem_sum[3:0];
end
endmodule

下面的代码是除法运算，需要用除法器来实现，因此先将div_flag除法标志位置为1，再到除法器division里进行计算。除法器模块division主要用长除法来得到商和余数的结果。

		else if(seg_data_oper== 4'b0001)begin//除法
						div_flag<=1'b1;
			seg_data_cal[16]<= 1'b0;
		end
	end

	always@(posedge clk or negedge rst_n) begin
			reg_divisor ={16'd0,divisor};
		reg_dividend ={dividend,16'd0};
		temp_r =0;
		for(i=0;i<16;i=i+1)
		begin
			reg_divisor =reg_divisor<<1;
			temp_r=temp_r<<1;

						if(reg_divisor>=reg_dividend)
				begin
					reg_divisor=reg_divisor-reg_dividend;
					temp_r[0] =1;
				end
			else
				begin
						reg_divisor= reg_divisor;
						temp_r[0] =0;
				end
		end

		end

assign remainder =reg_divisor[31:16];
assign quotient =temp_r;

4）数字及运算结果显示

由于本系统中有三个输出，分别为未按等号前的两个十位数、加减乘的结果、除的结果，因此仿照多路选择器的思路，设计了MUX模块如下，用来在不同的情况下显示计算结果。

always@(posedge clk or negedge rst_n) begin
	if(!rst_n) begin
		seg_data_final<= 32'h0;
	end

		else if(!cal_flag)begin//未按等号
		seg_data_final[31:28]<=seg_data_cal_store[15:12];
		seg_data_final[27:24]<=seg_data_cal_store[11:8];//第一个数

				seg_data_final[19:16]<=seg_data_cal_store[7:4];
		seg_data_final[15:12]<=seg_data_cal_store[3:0];//第二个数

			end

		else if(cal_flag&&!div_flag)begin//非除法

				seg_data_final[31:16]<=seg_data_cal[15:0] ;//符号
		seg_data_final[15:12]<=0;

	end

	else if(cal_flag&&div_flag)begin//除法

				seg_data_final[31:24]<=result[7:0];
				seg_data_final[19:12]<=rmd[7:0];
	end
end

为了显示结果整洁，在高位为0时，取消该数码管的显示，同时考虑到小数运算，在乘法时小数点的位置取决于两个运算数的小数点个数，也需进行处理。

module out_produced(
    input clk,
    input rst_n,

			input cal_flag,
	input div_flag,
	input multi_flag,

		input [7:0]	dot_en,


			input [31:0] seg_data_final,

	output reg [7:0]	dat_en,
	output reg [7:0]	dot_en_final
);

always@(posedge clk or negedge rst_n) begin
	if(!rst_n) begin
		dat_en<= 8'b11000000;
	end

		if(!cal_flag)begin//在输入数据时
		dat_en<= 8'b11011000;
	end

		else if(cal_flag&&!div_flag)begin//按下等号后时
		if(seg_data_final[31:28])begin
			dat_en<= 8'b11110000;
		end

			else if(seg_data_final[27:24])begin//千位为0
			dat_en<= 8'b01110000;
		end

				else if(seg_data_final[23:20])begin//千、百位为0
			dat_en<= 8'b00110000;
		end

				else begin//千、百、个位为0
			dat_en<= 8'b00010000;
		end
	end

		else if(cal_flag&&div_flag)begin



						if(seg_data_final[31:28]&&seg_data_final[19:16])begin
			dat_en<= 8'b11011000;
		end

			else if(!seg_data_final[31:28]&&seg_data_final[19:16])begin
			dat_en<= 8'b01011000;
		end

				else if(seg_data_final[31:28]&&!seg_data_final[19:16])begin
			dat_en<= 8'b11001000;
		end

				else begin
			dat_en<= 8'b01001000;
		end
	end
end

always@(posedge clk or negedge rst_n) begin
	if(!rst_n) begin
		dot_en_final<= 8'b00000000;
	end

			if(!cal_flag)begin //在输入中
		dot_en_final<= dot_en;
	end

		else if(cal_flag)begin //按下等号后

				if(div_flag)begin //是除法
			dot_en_final<= 8'b00000000;
		end

				else if(multi_flag)begin//乘法，按照小数点个数来决定结果小数点位置
			if(dot_en[7]&&dot_en[4])begin
				dot_en_final<= 8'b01000000;
			end

						else if(dot_en[7]||dot_en[4])begin
				dot_en_final<= 8'b00100000;
			end

							else begin
				dot_en_final<=8'b00000000;
			end
		end

				else begin//加法或减法
			if(dot_en)begin
					dot_en_final<=8'b00100000;
			end

						else begin
				dot_en_final<=8'b00000000;
			end

						end
	end
end
	endmodule

5）各主要模块仿真结果

下面是实现系统主要功能的各模块仿真结果：

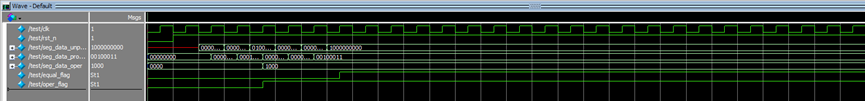

（1）division_part模块

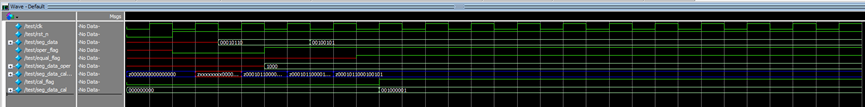

（2）num_out模块

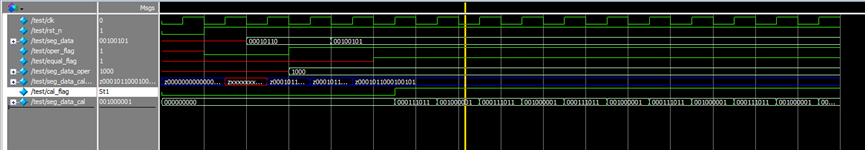

（3）oper_char模块

四、问题与解决

1）管脚接触不良

本次实验硬件为MXO2核心板及Baseboard V4.0拓展板。接触不良，是所有插入式外接拓展板的通病，在学习该FPGA的初期，接触不良的问题让我误以为板子自身除了问题或者例程有误。不过所幸在交流群上，我看到有群友反映了同样的问题，并给出了解决办法——用力按，问题得以解决。

2）时序问题

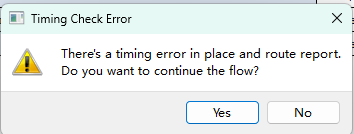

每次生成jed文件时，无论是例程和我自己的项目，总会有如下警报：

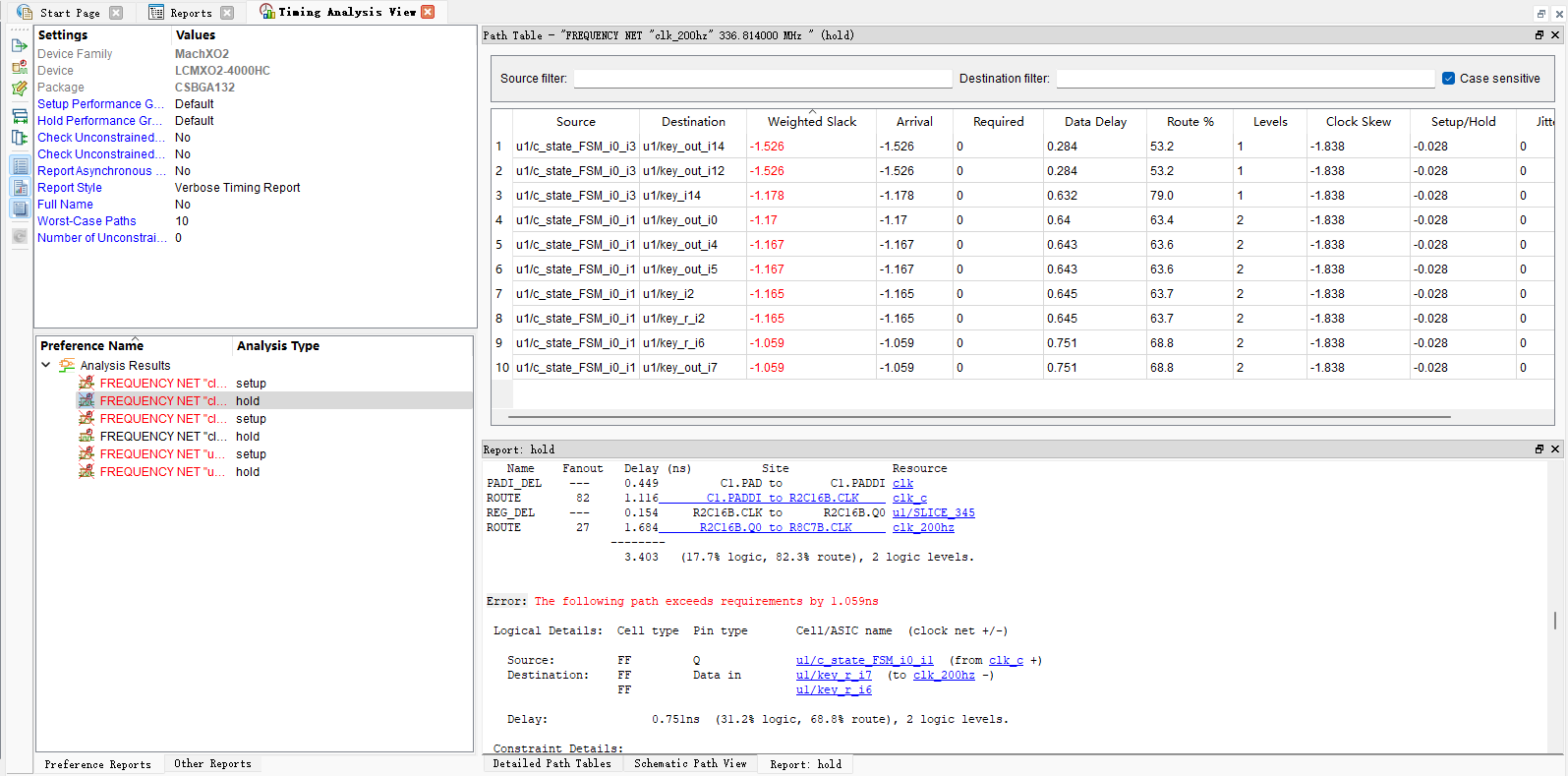

查看place and route中的报告，发现时序存在一定问题，但设计或制造过程还是能够解决：

Cost Table Summary
Level/       Number       Worst        Timing       Worst        Timing       Run          NCD
Cost [ncd]   Unrouted     Slack        Score        Slack(hold)  Score(hold)  Time         Status
----------   --------     -----        ------       -----------  -----------  ----         ------
5_1   *      0            -8629.612    2147483647   -1.526       154319       10           Completed

打开Timing Analysis View进行进一步研究，如下图。发现信号普遍超出了要求，但超出的部分不多。结合程序可以正常运行的情况，这个问题可以忽视不理：

3）代码具体问题举例

具体代码如下图所示，这是用以实现加法的部分，实际运行发现结果不正确，因此尝试仿真研究：

仿真发现加法进位结果反复在41和3B变化：

结合仿真，做出以下判断：if条件是通过计算结果cal来判断。导致计算结果为十六进制下3B时，符合进位条件，变为41，在41时，又不符合进位条件，重新计算变为3B，如此反复。将if条件改为存储数组store，问题解决。

五、未来计划

该项目已经成功实现了十位数计算器的基本功能。然而还有许多可以提升与扩展的地方：

1.使用拓展板上的液晶显示屏显示计算结果

2.优化时序问题

3.优化算法，如先对输入数据进行转换合并，如把2和4合并为24，再进行计算，可大大减少代码量和资源占用。
