一、 项目需求：

1. 通过小脚丫FPGA核心板上的2个数码管和轻触按键制作一个秒表，通过按键来控制秒表的功能，并在数码管上显示数值。

2. 两个7段数码显示器来显示秒表的数值。

3. 秒表的显示范围应该是从0.0秒到9.9秒。如果秒表的计数达到9.9秒，应该自动回滚到0.0秒开始重新计数。

4.  秒表以10Hz的频率递增（即每0.1秒计数一次）

• 4个轻触按键来实现不同的控制功能（开始、停止、增量、清除/重置）。 ·
• 开始按钮: 当按下开始按钮时，秒表开始运行。
• 停止按钮: 按下停止按钮时，秒表停止计数，但数码管保持显示当前的计数值。
• 增量按钮: 每次按下增量按钮时，无论按住多久，秒表的显示值增加0.1秒。 ·
• 清除/重置按钮: 按下清除/重置按钮时，秒表的计数值重置为0.0秒。

二、 需求分析

1. 功能需求

a. 时间显示

• 显示范围：0.0秒至9.9秒，十分之一秒精度。
• 回滚机制：达到9.9秒后自动回到0.0秒。

b. 用户交互

• 开始/停止：控制秒表的开始和暂停。
• 增量：按键实现时间的快速增加。
• 重置：重置时间到0.0秒。

2. 硬件需求

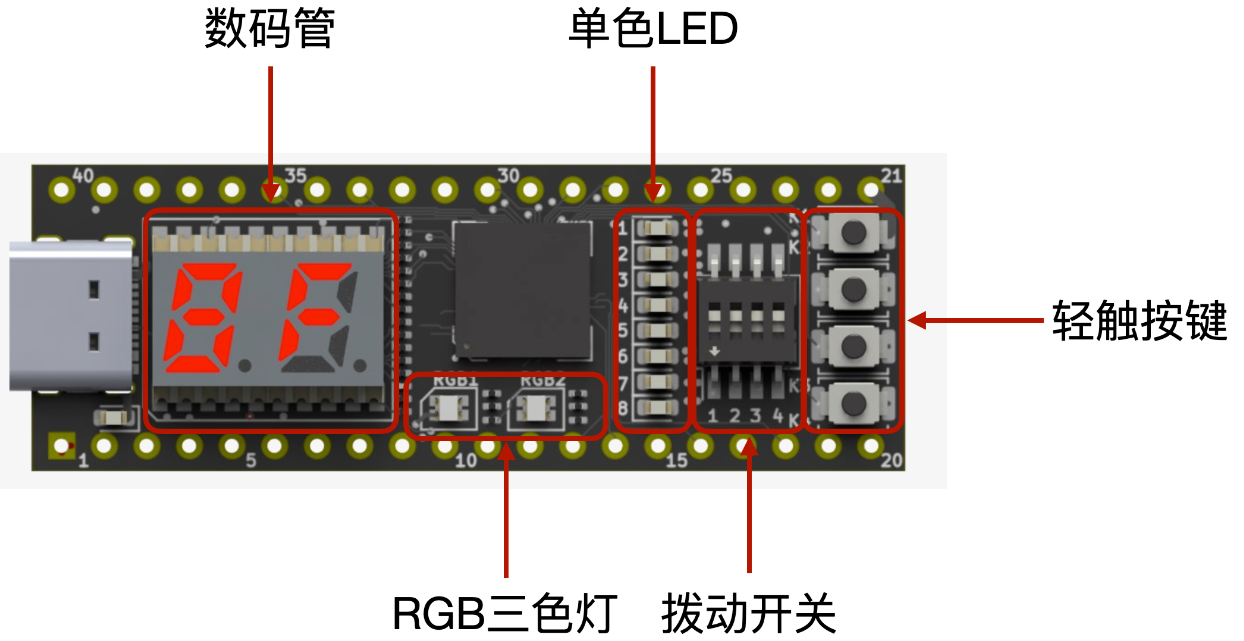

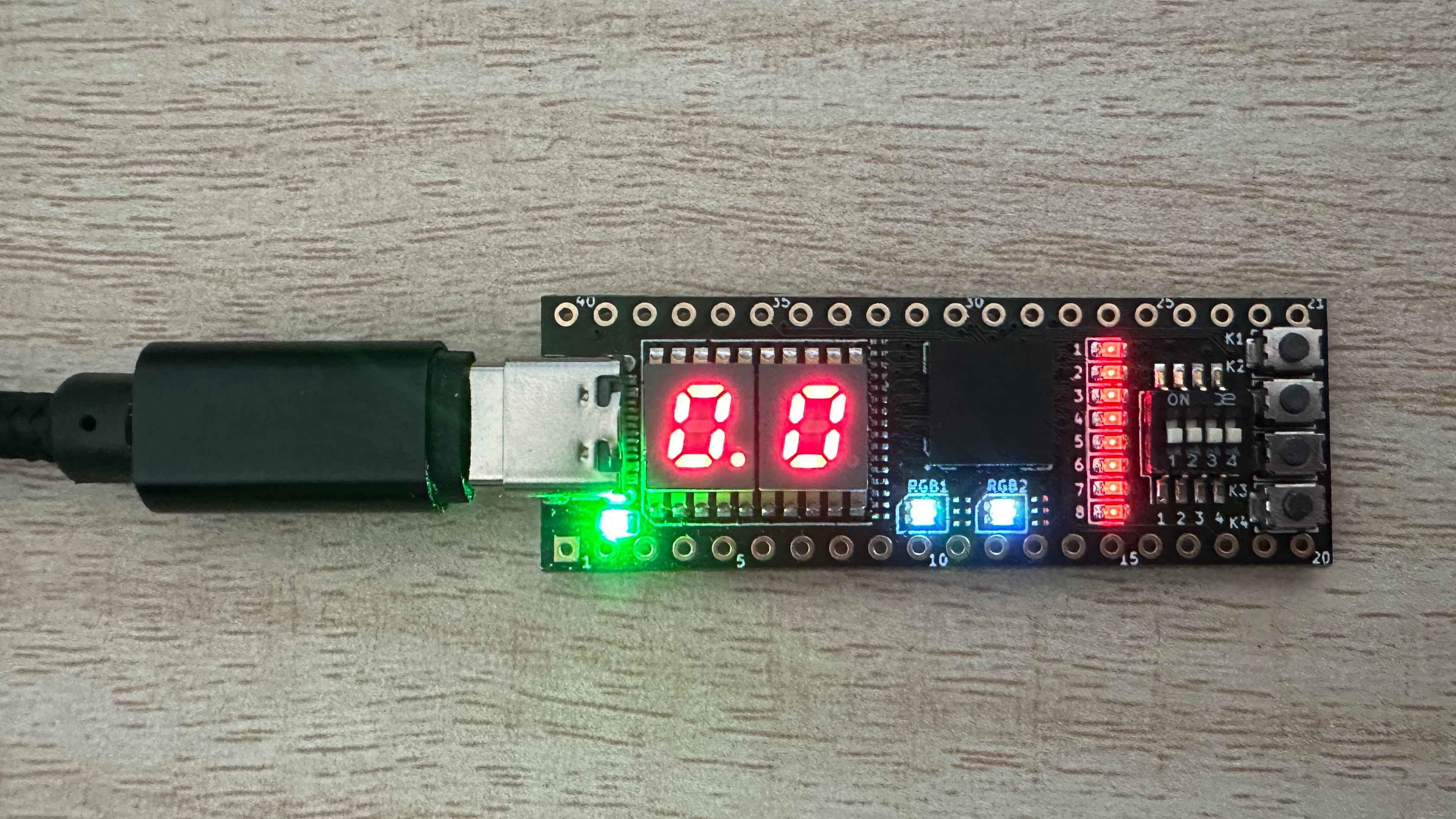

• 核心板：STEP-MXO2-LPC核心板（缺少除法器）。
• 显示器：两个七段数码显示器的规格。
• 输入：四个轻触按键的规格与布局。

3. 模块化设计

a. 顶层模块

• 整合各子模块。
• 定义全局信号和接口。

b. 时钟模块

• 生成适合秒表的10Hz时钟信号。
• 确保时钟信号的准确性和稳定性。

c. 七段显示器模块

• 控制数码管以显示当前时间。
• 管理数码显示的数据格式和刷新率。

d. 消抖动模块

• 消除按键的抖动，提高输入的稳定性和准确性。
• 实现简单的软件延时或硬件滤波。

4. 测试与验证

• 模块测试：独立测试每个模块的功能。
• 集成测试：验证各模块集成后的整体功能。
• 性能测试：确保时间计数和显示的准确性。

三、 实现方法

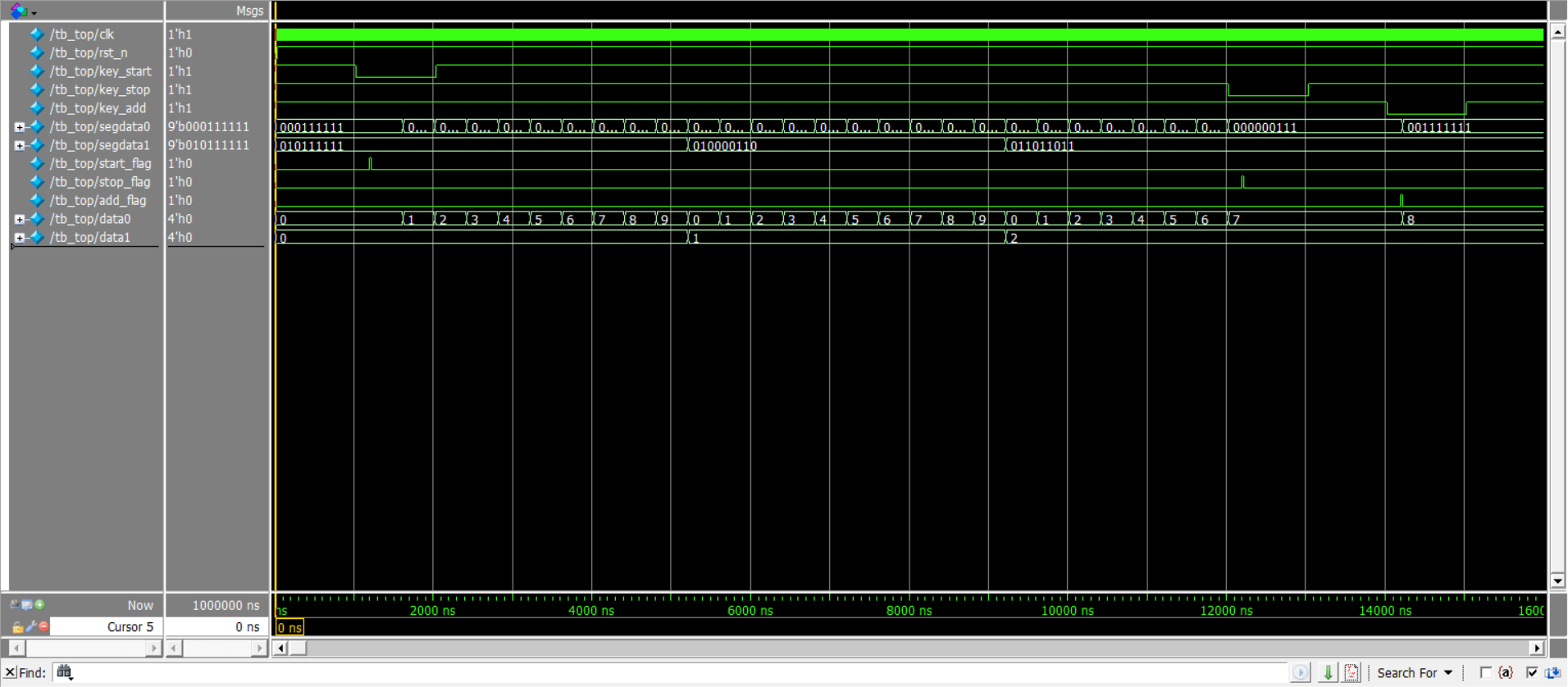

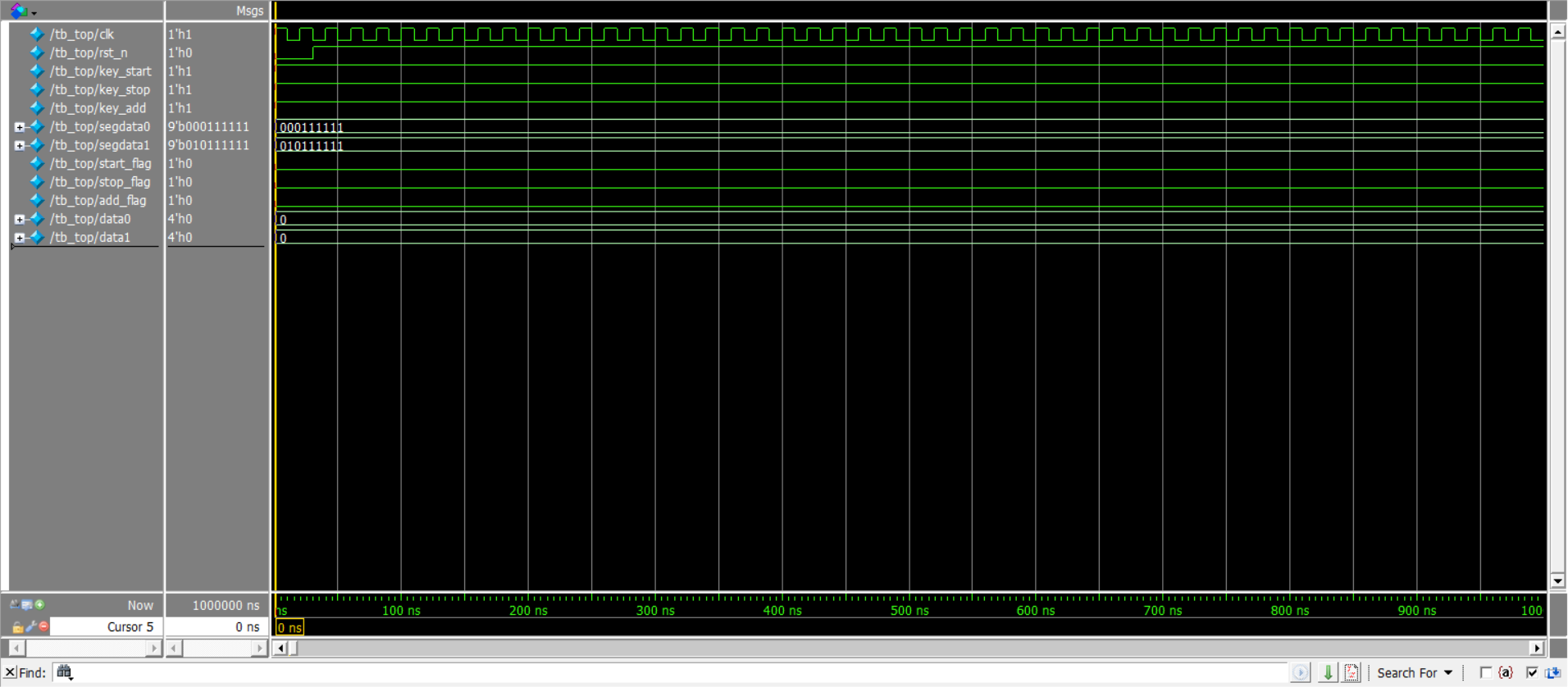

在WebIDE环境下进行Verilog代码编程、逻辑综合、管脚分配、FPGA映射。通过Diamond软件对代码进行仿真。若仿真波形图符合要求，则返回WebIDE环境生成JED文件并下载到核心板中进行验证。

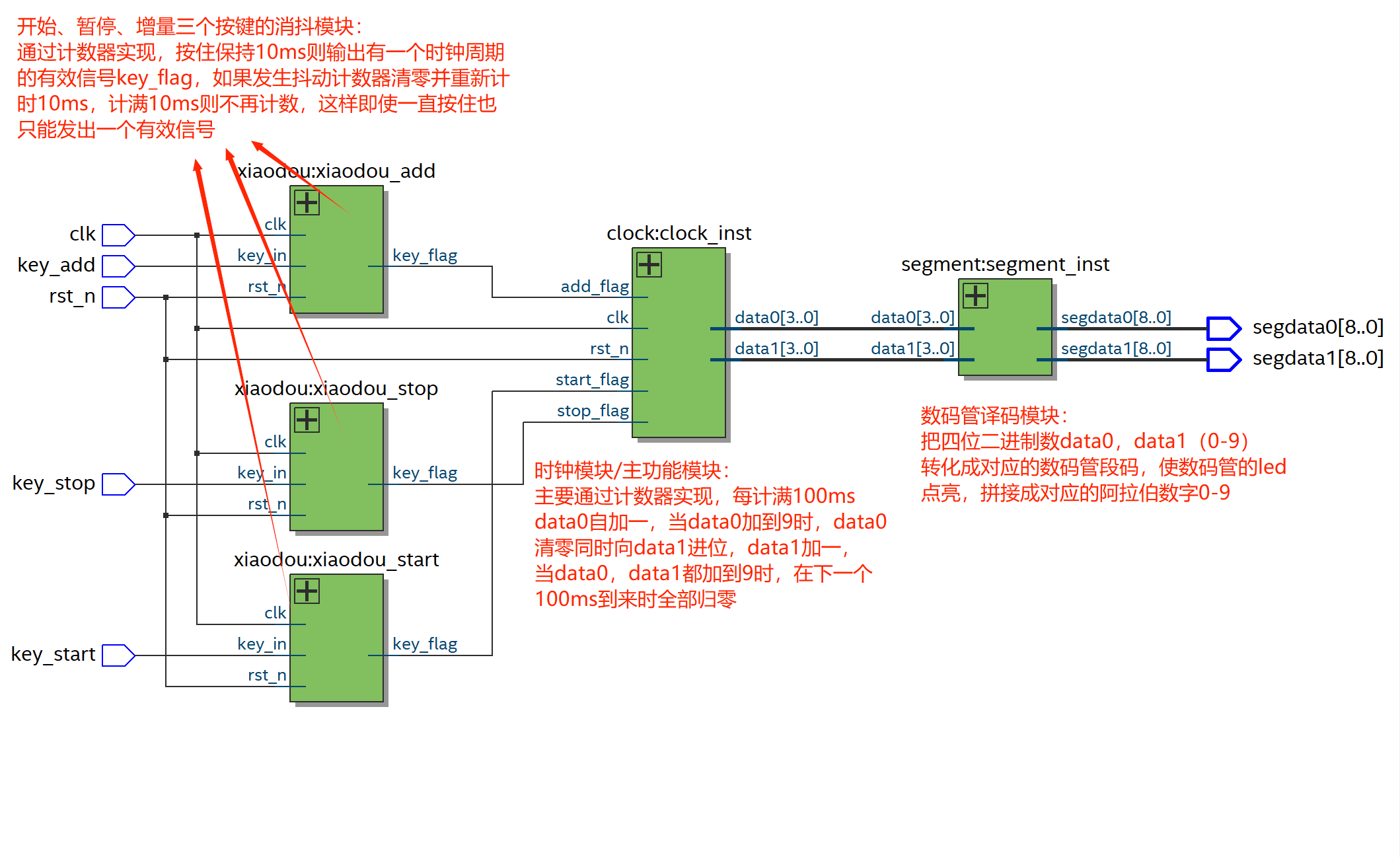

四、 功能框图

1. 时钟模块/主功能模块：主要通过计数器实现，每计满100ms data0 自动加一。当 data0 加到9时，data0 清零同时向 data1 进位，data1 加一。当 data0 和 data1 都加到9时，在下一个100ms到来时全部归零（既 0.0） 。
2. 数码管译码模块：把四位二进制数 data0 和 data1 转化成对应的数码管段码，使数码管的led点亮，拼接成对应的阿拉伯数字0-9
3. 开始、暂停、增量三个按键的消抖模块：通过计数器实现，按住保持10ms则输出有一个时钟周期的有效信号key_flag。如果发生抖动计数器清零并重新计时10ms，计满10ms则不再计数，这样即使一直按住也只能发出一个有效信号。

五、 代码及说明

1. 顶层模块(top)

这个模块是整个秒表的核心。它集成了所有的子模块，并处理来自按钮的输入信号（开始、停止和增量）。它还控制七段显示器的输出。

输入: 系统时钟（clk），低电平有效复位信号（rst_n）， 以及开始（key_start），停止（key_stop），增量（key_add）按钮的输入。

输出: 驱动两个七段显示器的输出信号（segdata0, segdata1）。

内部连接: 将消抖动模块（xiaodou）和时钟模块（clock）的输出连接到七段显示模块（segment）。

// The 'top' module is the main module that integrates components of a digital stopwatch.
// It handles input signals for start, stop, and add functions, and controls the display.
module top
(
    input wire clk,           // System clock input.
    input wire rst_n,         // Active low reset signal.
    input wire key_start,     // Input signal for the start button.
    input wire key_stop,      // Input signal for the stop button.
    input wire key_add,       // Input signal for the add button.
    output wire [8:0] segdata0, // Output data for the first digit of the 7-segment display.
    output wire [8:0] segdata1  // Output data for the second digit of the 7-segment display.
);

// Intermediate wires to connect sub-modules.
wire start_flag;  // Flag for the start button debounced state.
wire stop_flag;   // Flag for the stop button debounced state.
wire add_flag;    // Flag for the add button debounced state.
wire [3:0] data0; // Data for the first digit.
wire [3:0] data1; // Data for the second digit.

// Instance of the clock module to handle timing.
clock
#(
    .CNT_100ms(1_199_999) // Set threshold for the 100ms counter.
)
clock_inst
(
    .clk(clk),
    .rst_n(rst_n),
    .start_flag(start_flag),
    .stop_flag(stop_flag),
    .add_flag(add_flag),
    .data0(data0), // Connects to the first digit.
    .data1(data1)  // Connects to the second digit.
);

// Instances of the xiaodou module for debouncing start, stop, and add buttons.
// These instances ensure that the button press is sustained for at least 10ms to be considered valid.
xiaodou
#(
    .CNT_10ms(119_999) // Set threshold for 10ms debounce.
)
xiaodou_start
(
    .clk(clk),
    .rst_n(rst_n),
    .key_in(key_start),
    .key_flag(start_flag)
);

xiaodou
#(
    .CNT_10ms(119_999)
)
xiaodou_stop
(
    .clk(clk),
    .rst_n(rst_n),
    .key_in(key_stop),
    .key_flag(stop_flag)
);

xiaodou
#(
    .CNT_10ms(119_999)
)
xiaodou_add
(
    .clk(clk),
    .rst_n(rst_n),
    .key_in(key_add),
    .key_flag(add_flag)
);

// Instance of the segment module to convert binary data to 7-segment display format.
segment segment_inst
(
    .data0(data0),
    .data1(data1),
    .segdata0(segdata0),
    .segdata1(segdata1)
);

endmodule

2. 时钟模块(clock)

用于计时和更新秒表的显示值。

参数: CNT_100ms用于设置100毫秒计数阈值。

输入: 系统时钟(（clk）， 低电平有效复位（rst_n），以及控制信号（start_flag，stop_flag，add_flag）。

输出: 分别表示个位和十分之一位的数据（data0, data1）。

// The 'clock' module is designed for counting time in a digital system.
module clock
#(
    parameter CNT_100ms = 1_199_999 // Set the counter threshold for 100 milliseconds.
)
(
    input wire clk,          // System clock input.
    input wire rst_n,        // Active low reset signal.
    input wire start_flag,   // Flag to start the counter.
    input wire stop_flag,    // Flag to stop the counter.
    input wire add_flag,     // Flag to manually increment the counter.
    output reg [3:0] data0,  // Output for the most significant digit (ones place).
    output reg [3:0] data1   // Output for the least significant digit (tenths place).
);

reg [31:0] cnt100ms; // Counter for 100ms time intervals.
reg en;              // Enable signal for the counter.

// Counter logic for generating 100ms intervals.
always @(posedge clk or negedge rst_n)
    if (!rst_n)
        cnt100ms <= 0;
    else if (cnt100ms == CNT_100ms)
        cnt100ms <= 0;
    else
        cnt100ms <= cnt100ms + 1;

// Logic to handle the start and stop functionality of the counter.
always @(posedge clk or negedge rst_n)
    if (!rst_n)
        en <= 0;
    else if (start_flag)
        en <= 1;
    else if (stop_flag)
        en <= 0;
    else
        en <= en;

// Logic for incrementing data0 (tenths place).
// If en = 0, data0 can be manually incremented.
// If en = 1, data0 increments every 100ms or manually if add_flag is set.
always @(posedge clk or negedge rst_n)
    if (!rst_n)
        data0 <= 0;
    else if (!en)
        begin
            if (add_flag)
                data0 <= (data0 == 9) ? 0 : data0 + 1;
        end
    else
        begin
            if (cnt100ms == CNT_100ms || add_flag)
                data0 <= (data0 == 9) ? 0 : data0 + 1;
        end

// Logic for incrementing data1 (ones place).
// Increment occurs on the transition of data0 from 9 to 0.
always @(posedge clk or negedge rst_n)
    if (!rst_n)
        data1 <= 0;
    else if (!en)
        begin
            if (add_flag && data0 == 9)
                data1 <= (data1 == 9) ? 0 : data1 + 1;
        end
    else
        begin
            if ((cnt100ms == CNT_100ms || add_flag) && data0 == 9)
                data1 <= (data1 == 9) ? 0 : data1 + 1;
        end

endmodule

3. 七段显示器模块(segment)

将二进制的计数值转换成七段显示器上的显示格式。

输入: 分别代表个位和十分之一位的二进制数据（data0, data1）。

输出: 驱动七段显示器的信号（segdata0, segdata1）。

// The 'segment' module is a 7-segment LED display decoder.
// It converts 4-bit binary input into 7-segment display format for two digits.
module segment
(
    input wire [3:0] data0,    // 4-bit binary input for the first digit.
    input wire [3:0] data1,    // 4-bit binary input for the second digit.
    output reg [8:0] segdata0, // 9-bit output for the first digit (includes segments A-G, DP, and a digit control bit).
    output reg [8:0] segdata1  // 9-bit output for the second digit (includes segments A-G, DP, and a digit control bit).
);

// Process to convert data0 to 7-segment format for the first digit.
always @(data0)
    begin
        case (data0)
            // Each case maps a 4-bit binary number to the corresponding 7-segment display pattern.
            // Patterns are defined as 'DIG_DP_GFEDCBA', where DIG is the digit control bit, DP is the decimal point, and A-G are the segments.
            4'b0000 : segdata0 = 9'b0_0_0111111; // 0
            4'b0001 : segdata0 = 9'b0_0_0000110; // 1
            4'b0010 : segdata0 = 9'b0_0_1011011; // 2
            4'b0011 : segdata0 = 9'b0_0_1001111; // 3
            4'b0100 : segdata0 = 9'b0_0_1100110; // 4
            4'b0101 : segdata0 = 9'b0_0_1101101; // 5
            4'b0110 : segdata0 = 9'b0_0_1111101; // 6
            4'b0111 : segdata0 = 9'b0_0_0000111; // 7
            4'b1000 : segdata0 = 9'b0_0_1111111; // 8
            4'b1001 : segdata0 = 9'b0_0_1101111; // 9
            default : segdata0 = 9'b0_0_0000000;  // Blank display for undefined inputs.
        endcase
    end

// Process to convert data1 to 7-segment format for the second digit.
// This is similar to the first digit with an additional bit for the second digit control.
always @(data1)
    begin
        case (data1)
            // The segment patterns are the same as for the first digit, with the digit control bit set to '1'.
            4'b0000 : segdata1 = 9'b0_1_0111111; // 0
            4'b0001 : segdata1 = 9'b0_1_0000110; // 1
            4'b0010 : segdata1 = 9'b0_1_1011011; // 2
            4'b0011 : segdata1 = 9'b0_1_1001111; // 3
            4'b0100 : segdata1 = 9'b0_1_1100110; // 4
            4'b0101 : segdata1 = 9'b0_1_1101101; // 5
            4'b0110 : segdata1 = 9'b0_1_1111101; // 6
            4'b0111 : segdata1 = 9'b0_1_0000111; // 7
            4'b1000 : segdata1 = 9'b0_1_1111111; // 8
            4'b1001 : segdata1 = 9'b0_1_1101111; // 9
            default : segdata1 = 9'b0_1_0000000;  // Blank display for undefined inputs.
        endcase
    end

endmodule

4. 消抖模块（xiaodou）

每个按钮都通过一个消抖实例来进行消抖处理，确保按键的稳定和准确。

参数: CNT_10ms用于设置10毫秒消抖阈值。

输入: 系统时钟（clk），低电平有效复位（rst_n），按钮原始输入（key_in）。

输出: 经过消抖处理后的稳定按键信号（key_flag）。

// The 'xiaodou' module implements a debouncing mechanism for a push button input.
// It ensures that a button press is considered valid only if sustained for at least 10 milliseconds.
module xiaodou
#(
    parameter CNT_10ms = 119_999 // Counter threshold value for 10 milliseconds.
)
(
    input wire clk,      // System clock input.
    input wire rst_n,    // Active low reset signal.
    input wire key_in,   // Raw input signal from the push button.
    output reg key_flag  // Flag output which indicates a valid button press.
);

reg [31:0] cnt; // Counter for measuring the duration of the button press.

// Counter logic to measure the duration of the button press.
always @(posedge clk or negedge rst_n)
    if (!rst_n)
        cnt <= 0; // Reset the counter to 0 on reset.
    else if (key_in)
        cnt <= 0; // Reset the counter to 0 if the button is released.
    else if (cnt == CNT_10ms)
        cnt <= CNT_10ms; // Keep the counter at maximum value once it reaches 10ms.
    else
        cnt <= cnt + 1; // Increment the counter otherwise.

// Logic to set the key_flag indicating a valid button press.
always @(posedge clk or negedge rst_n)
    if (!rst_n)
        key_flag <= 0; // Reset key_flag to 0 on reset.
    else if (cnt == (CNT_10ms - 1))
        key_flag <= 1; // Set key_flag to 1 when the button is pressed continuously for 10ms.
    else
        key_flag <= 0; // Reset key_flag if the button press does not sustain for 10ms.

endmodule

5. 测试模块（tb_top）

这个模块用于模拟和验证整个秒表的行为，包括输入信号的模拟和输出信号的观察。

模拟输入: 生成系统时钟、模拟按键操作（开始、停止、增量）。

观察输出: 观察和验证七段显示器的输出。

`timescale 1ns/1ns

// Testbench module for the 'top' module.
// This testbench simulates the behavior of the top module by driving input signals
// and observing the output signals.
module tb_top();

    reg clk;              // Clock signal for the testbench.
    reg rst_n;            // Active low reset signal for the testbench.
    reg key_start;        // Input signal to simulate the start button press.
    reg key_stop;         // Input signal to simulate the stop button press.
    reg key_add;          // Input signal to simulate the add button press.
    wire [8:0] segdata0;  // Output data from the top module for the first digit of the display.
    wire [8:0] segdata1;  // Output data from the top module for the second digit of the display.

    // Intermediate signals to observe internal states of the top module.
    wire start_flag;
    wire stop_flag;
    wire add_flag;
    wire [3:0] data0;
    wire [3:0] data1;

    // Initial block to set up the initial state and apply test vectors.
    initial
    begin
        clk = 1;           // Initialize clock.
        rst_n <= 0;        // Assert reset.
        key_start <= 1;    // Initialize start button to inactive.
        key_stop <= 1;     // Initialize stop button to inactive.
        key_add <= 1;      // Initialize add button to inactive.
        #30
        rst_n <= 1;        // Release reset.

        // Simulate start button press.
        #1000
        key_start <= 0;
        #1000
        key_start <= 1;

        // Simulate stop button press.
        #10000
        key_stop <= 0;
        #1000
        key_stop <= 1;

        // Simulate add button press.
        #1000
        key_add <= 0;
        #1000
        key_add <= 1;

        // Simulate start button press again to continue timing.
        #1000
        key_start <= 0;
        #1000
        key_start <= 1;
    end

    // Clock signal generation with a period of 20ns (50MHz frequency).
    always #10 clk = ~clk;

    // Instantiation of the top module and its submodules with test parameters.
    clock
    #(
        .CNT_100ms(19) // Reduced counter threshold for quicker simulation.
    )
    clock_inst
    (
        .clk(clk),
        .rst_n(rst_n),
        .start_flag(start_flag),
        .stop_flag(stop_flag),
        .add_flag(add_flag),
        .data0(data0), // Connects to the first digit.
        .data1(data1)  // Connects to the second digit.
    );

    // Instantiation of xiaodou modules for debouncing with reduced thresholds.
    xiaodou
    #(
        .CNT_10ms(9) // Reduced debounce threshold for quicker simulation.
    )
    xiaodou_start
    (
        .clk(clk),
        .rst_n(rst_n),
        .key_in(key_start),
        .key_flag(start_flag)
    );

    xiaodou
    #(
        .CNT_10ms(9)
    )
    xiaodou_stop
    (
        .clk(clk),
        .rst_n(rst_n),
        .key_in(key_stop),
        .key_flag(stop_flag)
    );

    xiaodou
    #(
        .CNT_10ms(9)
    )
    xiaodou_add
    (
        .clk(clk),
        .rst_n(rst_n),
        .key_in(key_add),
        .key_flag(add_flag)
    );

    // Instantiation of the segment module for 7-segment display encoding.
    segment segment_inst
    (
        .data0(data0),
        .data1(data1),
        .segdata0(segdata0),
        .segdata1(segdata1)
    );

endmodule

六、 仿真波形图

1. tb_top/clk 是时钟信号，可以看到它在高和低之间周期性切换，为整个系统提供时序。

2. tb_top/rst_n 是复位信号，它开始时处于低状态（即复位激活），然后在仿真开始不久后变为高状态，这释放了复位。

3. tb_top/key_start, tb_top/key_stop和 tb_top/key_add 分别对应开始、停止和增量按钮。每个按钮在被按下时，其信号会从高到低，然后再回到高，模拟按钮的按下和释放。

4. tb_top/segdata0 和 tb_top/segdata1 是分别连接到第一位和第二位数码管的输出信号，显示为二进制编码的7段数据。

5. tb_top/start_flag, tb_top/stop_flag, 和 tb_top/add_flag 是通过消抖动逻辑后的稳定信号，用来指示相关按钮是否已稳定地被按下。

6. tb_top/data0 和 tb_top/data1 是内部计数值，表示七段显示器上应该显示的数字。

仿真波形图中：

1. 系统复位（rst_n）：

• 在仿真的初始时刻，rst_n 信号是低电平，这表明系统正在复位状态。
• 在复位信号释放（即从低跳变到高）之后，电路的其他部分开始正常工作。这是因为在低电平复位期间，所有寄存器都会被清零或设定到初始状态。

2. 开始按钮（key_start）与开始标志（start_flag）：

• key_start 信号从高电平跳变到低电平，模拟按下开始按钮。
• 经过消抖模块处理后，start_flag 从低变高，这表明开始按钮已稳定被按下并且消抖完成。此时，计时开始。

3. 停止按钮（key_stop）与停止标志（stop_flag）：

• 类似地，key_stop 信号的低电平模拟按下停止按钮。
• 在key_stop 信号稳定之后，stop_flag 信号会变高，这表示停止按钮动作已被接受。当stop_flag 为高时，计时停止。

4. 七段显示信号（segdata0和segdata1）：

• 这些信号反映了秒表的计时值，通过对应的模块转换为七段显示格式。
• 在仿真中可以看到，随着时间的推移，这些信号的变化应该与计时器的计数相匹配。

5. 增量按钮（key_add）与增量标志（add_flag）：

• key_add 信号的低电平模拟按下增量按钮。
• 消抖动模块处理后，add_flag 会在按钮按下且稳定一段时间后跳变为高电平，表示信号已消抖且稳定。
• 在add_flag 为高时，如果秒表已停止（由stop_flag 高电平表示），计时器的data0（十分之一秒）和/或data1（秒）应该会递增。

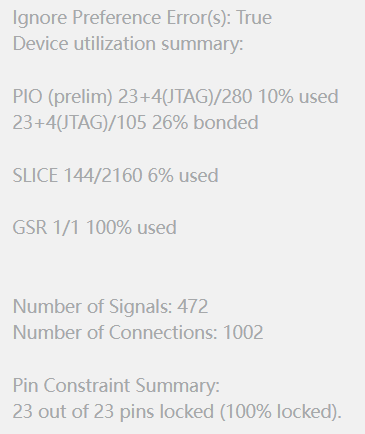

七、 FPGA的资源利用说明

设计结果

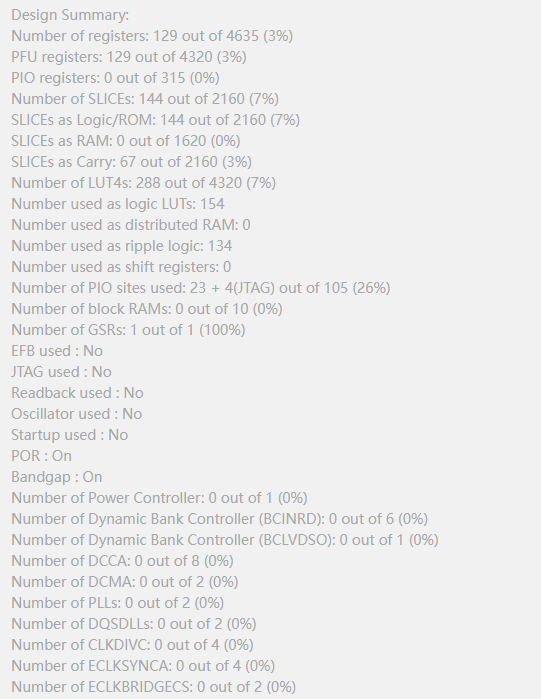

• 寄存器使用: 总共4635个寄存器位，使用了129位，占比约2%。
• 查找表(LUTs)使用: 总共4320个LUT4，使用了152个，占比约3.5%。
• 输入/输出(I/O)使用: 总共280个I/O，使用了27个，包括JTAG口，占比约9.6%。
• 逻辑单元(SLICE)使用: 总共2160个SLICE，使用了144个，占比约6.6%。
• 时钟资源: 有1个时钟信号（clk_c），其驱动组件clk位于非专用管脚，可能会有延迟或偏移。

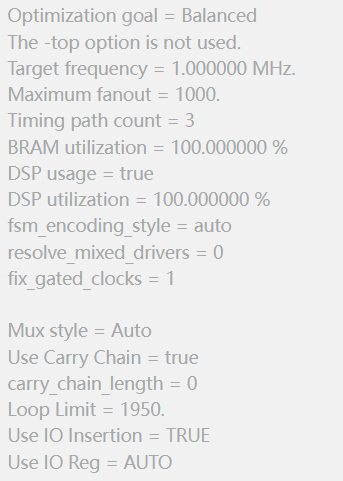

性能

• 目标频率: 1 MHz
• 实际达到的最大频率: 约93.145 MHz
• 时钟报告: 时钟使能网有1个，主时钟clk_c有77个负载。
