1. 项目需求
1）通过小脚丫FPGA核心板上的2个数码管和轻触按键制作秒表，通过按键来控制秒表的功能，并在数码管上显示数值。
2）使用七段显示器作为输出设备，在小脚丫FPGA核心板上创建一个2位数秒表。 秒表应从 0.0 秒计数到 9.9秒，然后翻转，计数值每0.1秒精确更新一次。
3）秒表使用四个按钮输入：开始、停止、增量和清除（重置）。 开始输入使秒表开始以10Hz时钟速率递增（即每0.1秒计数一次）； 停止输入使计数器停止递增，但使数码管显示当前计数器值； 每次按下按钮时，增量输入都会导致显示值增加一次，无论按住增量按钮多长时间； 复位/清除输入强制计数器值为零。
2. 需求分析
为了实现项目，将整个设计分为几个功能模块，包括时钟分频器、按键控制模块、计数器模块和数码管译码模块。以下是每个模块的简要描述：
1）时钟分频器模块：
· 生成一个10Hz的时钟信号，用于触发计数器递增。
· 可以使用一个简单的分频逻辑，将FPGA板上的12MHz时钟分频为10Hz。
2）按键控制模块：
· 监控四个按键输入，分别是开始、停止、增量和清除。
· 产生相应的控制信号，如启动计数、停止计数、增量计数和复位计数。
3）计数器模块：
· 通过10Hz时钟递增，实现秒表计数。
· 受到按键控制模块的控制，可以启动、停止、增量和复位计数。
4） 数码管译码模块：
· 将计数器的值转换为数码管显示的对应值。
· 管理两位数码管的显示，支持显示从0.0到9.9。
3. 实现的方式
1）使用思得普的WebIDE进行代码的逻辑综合、管脚分配和FPGA映射，通过数据线将程序烧录进小脚丫FPGA核心板中。

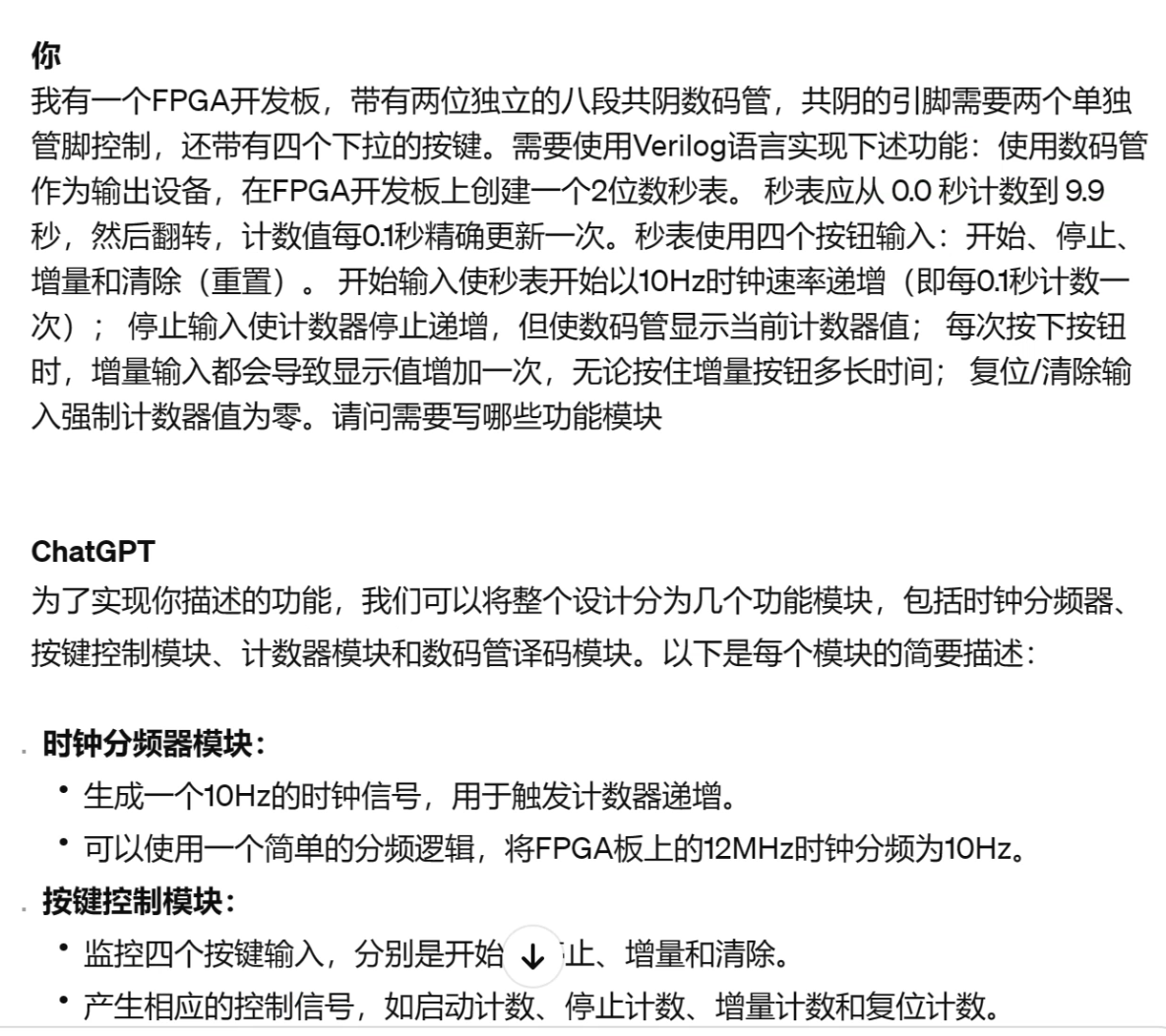

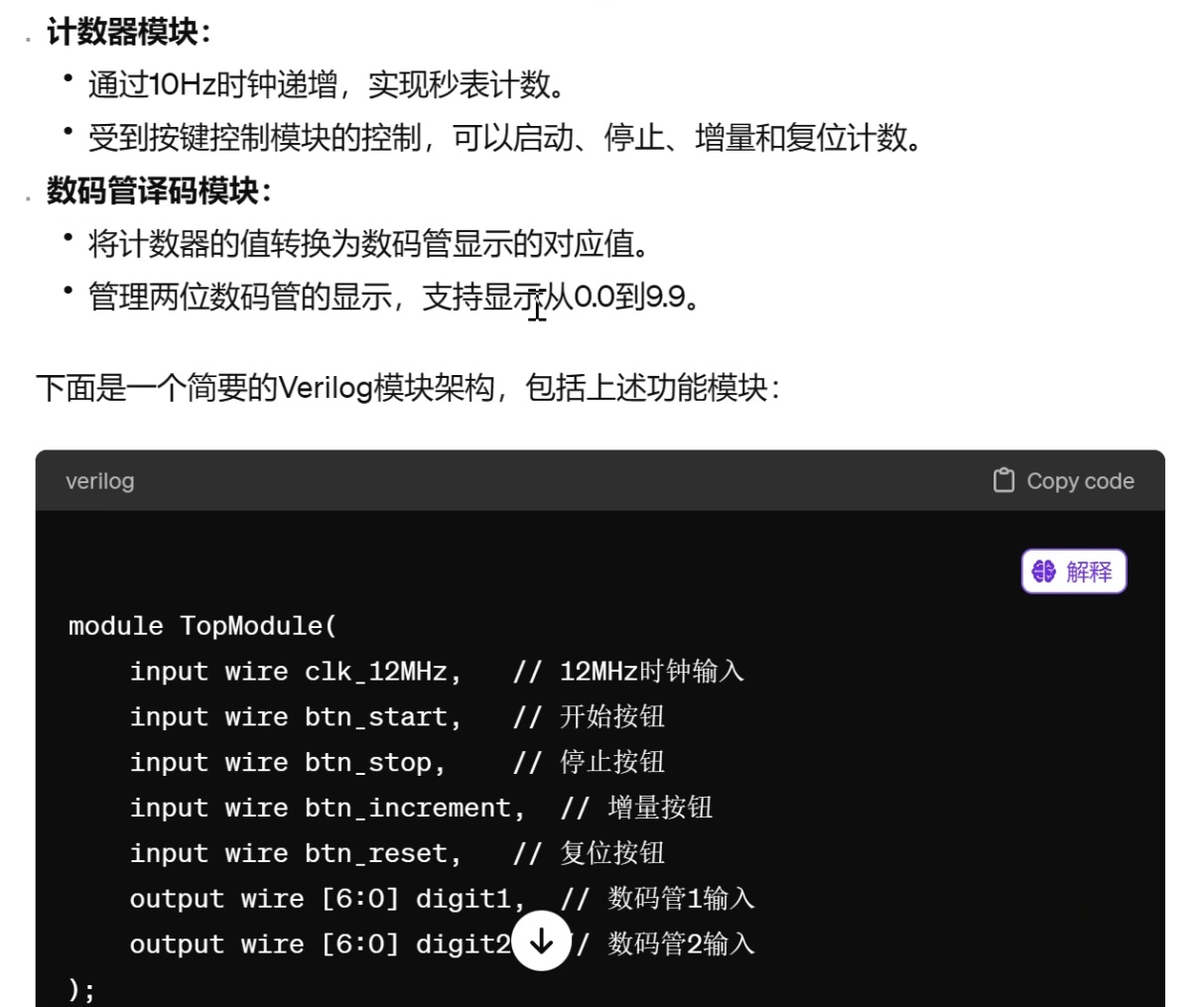

2）使用 GPT 来生成每一个模块的代码，并且格式规范，注释清晰。
4. 功能框图

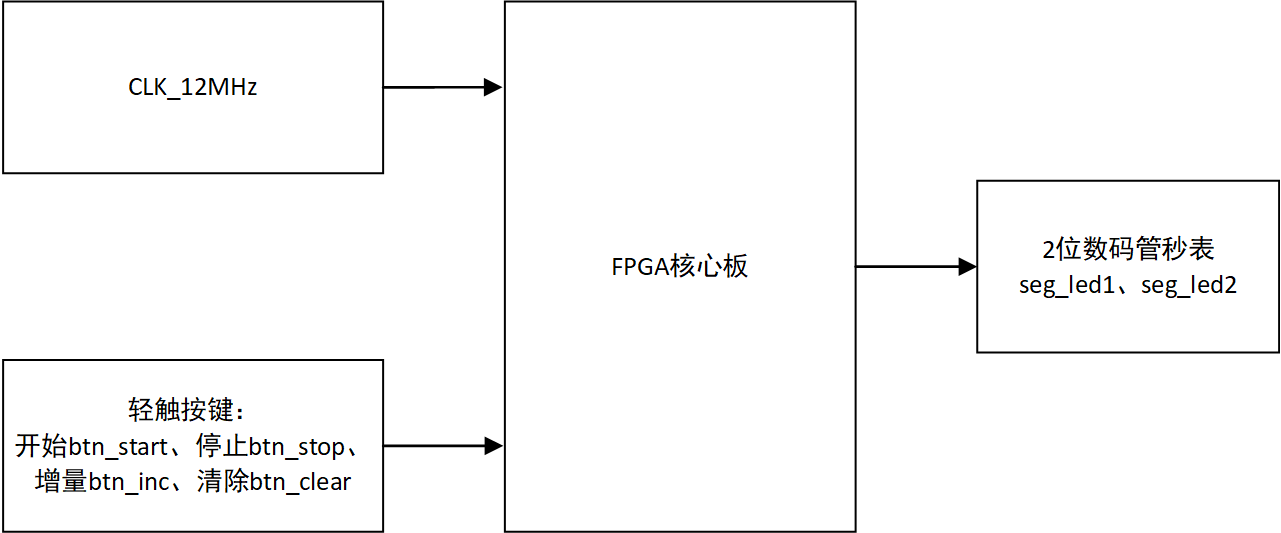

1）硬件框图：

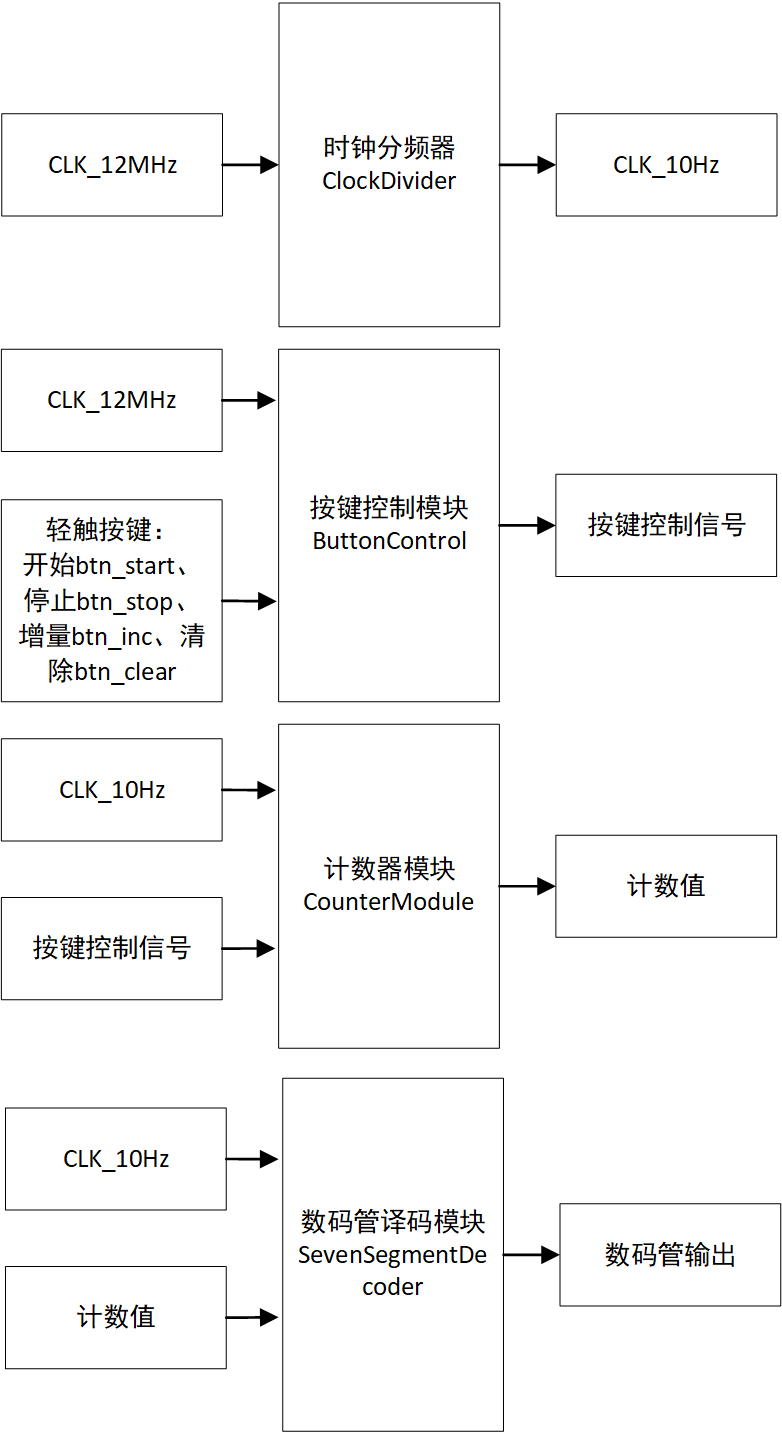

2） 软件框图：
5. 代码及说明
1）时钟分频器模块（ClockDivider）接收一个时钟信号（12MHz），并将其分频为更低频率的时钟信号（10Hz）。它通过计数器对输入时钟信号进行计数，当计数器达到一定值时，输出时钟信号翻转一次。这样，输出的时钟信号频率降低到10Hz，适合用于秒表等需要较低频率时钟的应用。
module ClockDivider(
input clk_12MHz, // 输入时钟为12MHz
output reg clk_10Hz // 输出时钟为10Hz
);
reg [25:0] counter; // 2^25 = 33,554,432，用于分频计数
always @(posedge clk_12MHz) begin
if (counter == 26'd0_600_000) begin // 计数到 2^25 - 1 时，约等于12MHz / 10Hz
counter <= 0;
clk_10Hz <= ~clk_10Hz;
end else begin
counter <= counter + 1;
end
end
endmodule
2）按键模块（ButtonControl）用于处理四个按键输入：开始、停止、增量和清除。它接收12MHz的时钟信号和四个按键输入，并输出相应的控制信号。模块内部使用 debounce 子模块处理每个按键输入，消除抖动并生成脉冲信号。在时钟信号的上升沿到来时，模块根据按键输入状态更新相应的控制信号。如果检测到按键脉冲信号，则相应的控制信号被置高；否则，保持低电平。总之，按键模块负责检测按键输入并生成控制信号，以便其他模块使用。
module ButtonControl(
input clk_12MHz, // 输入时钟为12MHz
input start, // 开始按钮输入
input stop, // 停止按钮输入
input inc, // 增量按钮输入
input clear, // 清除按钮输入
output reg control_start, // 开始控制信号输出
output reg control_stop, // 停止控制信号输出
output reg control_inc, // 增量控制信号输出
output reg control_clear, // 清除控制信号输出
input key_flag //按键判断完毕标志位
);
wire start_pulse, stop_pulse, inc_pulse, clear_pulse;
debounce u_start (
.clk(clk_12MHz),
.rst(1'b1),
.key(start),
.key_pulse(start_pulse)
);
//省略其他3个按键消抖
//`````````````````
always @(posedge clk_12MHz) begin
if(key_flag)
begin
control_start<=0;
control_stop<=0;
control_inc<=0;
control_clear<=0;
end
else;
if(stop_pulse) control_stop<=1;
else if(start_pulse) control_start<=1;
else if(inc_pulse) control_inc<=1;
else if(clear_pulse) control_clear<=1;
else;
end
endmodule
3）计数模块（CounterModule）用于实现秒表的计数功能。它接收10Hz的时钟信号和四个控制信号（开始、停止、增量和清除），并输出计数器的值以及按键判断完成标志位。模块内部使用两个寄存器（ones_place和tens_place）分别存储个位和十位的计数值，并根据控制信号更新计数器的值。当控制信号触发时，模块会根据当前模式（递增或递减）更新计数器的值，并输出计数器的值和按键判断完成标志位。总之，计数模块负责根据控制信号更新计数器的值，并输出计数器的值和按键判断完成标志位。
module CounterModule(
input CLK_10Hz, // 输入时钟为10Hz
input control_start, // 开始控制信号
input control_stop, // 停止控制信号
input control_inc, // 增量控制信号
input control_clear, // 清除控制信号
output reg key_flag, //按键判断完毕标志位
output reg [7:0] counter // 计数器输出
);
reg [3:0] ones_place;
reg [3:0] tens_place;
reg count_up=1;
always @(posedge CLK_10Hz) begin
key_flag<=0;
if(control_stop)begin
key_flag<=1;
end
else if(control_start) begin
if (count_up) begin
// 递增逻辑
ones_place<=ones_place+1;
if (ones_place == 4'd9) begin
ones_place <= 4'b0;
tens_place <= tens_place + 1;
end
end
else begin
// 递减逻辑
ones_place <= ones_place - 1;
if (ones_place == 4'd0) begin
ones_place <= 4'd9;
tens_place <= tens_place - 1;
end
end
end
else if(control_inc)begin
// 递增逻辑
ones_place<=ones_place+1;
if (ones_place == 4'd9) begin
ones_place <= 4'b0;
tens_place <= tens_place + 1;
end
key_flag<=1;
end
else if(control_clear)begin
ones_place <= 4'd0;
tens_place <= 4'd0;
key_flag<=1;
end
else ;
//判断递增/递减
count_up <= (ones_place == 4'd0 && tens_place == 4'd0) ? 1'b1 :
(ones_place == 4'd1 && tens_place == 4'd0) ? 1'b1 :
(ones_place == 4'd8 && tens_place == 4'd9) ? 1'b0 :
count_up;
counter[3:0]<=ones_place;
counter[7:4]<=tens_place;
end
endmodule
4）数码管译码模块（SevenSegmentDecoder）用于将计数器的值转换为数码管的七段显示输出。它接收10Hz的时钟信号和8位的计数器值，并输出数码管1和数码管2的七段数码管输出。该模块内部使用两个寄存器（bcd1和bcd2）存储转换后的BCD码，并根据计数器的值更新BCD码。然后，根据BCD码在存储器中查找对应的七段数码管输出，并将结果输出到数码管1和数码管2的七段数码管输出端口。总之，数码管译码模块负责将计数器的值转换为数码管的七段显示输出，并输出到数码管的输出端口。
module SevenSegmentDecoder(
input CLK_10Hz, // 输入时钟为10Hz
input [7:0] counter, // 9位计数器值
output wire [8:0] seg_led_1, // 数码管1的七段数码管输出
output wire [8:0] seg_led_2 // 数码管2的七段数码管输出
);
reg [3:0] bcd1, bcd2; // 两个四位BCD码
reg [8:0] seg [9:0];//定义了一个reg型的数组变量，相当于一个10*9的存储器，存储器一共有10个数，每个数有9位宽
initial //在过程块中只能给reg型变量赋值，Verilog中有两种过程块always和initial
//initial和always不同，其中语句只执行一次
begin
seg[0] = 9'h3f; //对存储器中第一个数赋值9'b00_0011_1111,相当于共阴极接地，DP点变低不亮，7段显示数字 0
seg[1] = 9'h06; //7段显示数字 1
seg[2] = 9'h5b; //7段显示数字 2
seg[3] = 9'h4f; //7段显示数字 3
seg[4] = 9'h66; //7段显示数字 4
seg[5] = 9'h6d; //7段显示数字 5
seg[6] = 9'h7d; //7段显示数字 6
seg[7] = 9'h07; //7段显示数字 7
seg[8] = 9'h7f; //7段显示数字 8
seg[9] = 9'h6f; //7段显示数字 9
end
assign seg_led_1 = seg[bcd1]; //连续赋值，这样输入不同四位数，就能输出对于译码的9位输出
assign seg_led_2 = seg[bcd2]+9'h80; // 初始化BCD码对应的数字
initial
begin
bcd1 = 4'b0000;
bcd2 = 4'b0000;
end
// BCD码转换逻辑
always @(posedge CLK_10Hz) begin
// 将 8 位的计数器值转换为两个四位的 BCD 码
bcd1 = counter[3:0];
bcd2 = counter[7:4];
end
endmodule
5）顶层文件（TopModule）将所有子模块集成在一起，以构建一个完整的秒表系统。它连接了时钟分频器模块、按键控制模块、计数器模块和数码管译码模块。
module TopModule(
input CLK_12MHz, // 输入时钟为12MHz
input btn_start, // 开始按钮
input btn_stop, // 停止按钮
input btn_inc, // 增量按钮
input btn_clear, // 清除按钮
output wire [8:0] seg_led1, // 数码管1的七段数码管输出
output wire [8:0] seg_led2 // 数码管2的七段数码管输出
);
wire [7:0] counter; // 8位计数器值
wire control_start, control_stop, control_inc, control_clear;
wire CLK_10Hz;
wire key_flag;
// 时钟分频器
ClockDivider u_ClockDivider(
.clk_12MHz(CLK_12MHz),
.clk_10Hz(CLK_10Hz)
);
// 按键控制模块
ButtonControl u_ButtonControl(
.clk_12MHz(CLK_12MHz),
.start(btn_start),
.stop(btn_stop),
.inc(btn_inc),
.clear(btn_clear),
.control_start(control_start),
.control_stop(control_stop),
.control_inc(control_inc),
.control_clear(control_clear),
.key_flag(key_flag)
);
// 计数器模块
CounterModule u_CounterModule(
.CLK_10Hz(CLK_10Hz),
.control_start(control_start),
.control_stop(control_stop),
.control_inc(control_inc),
.control_clear(control_clear),
.key_flag(key_flag),
.counter(counter)
);
// 数码管译码模块
SevenSegmentDecoder u_SevenSegmentDecoder(
.CLK_10Hz(CLK_10Hz),
.counter(counter),
.seg_led_1(seg_led1),
.seg_led_2(seg_led2)
);
endmodule
6. FPGA的资源利用说明

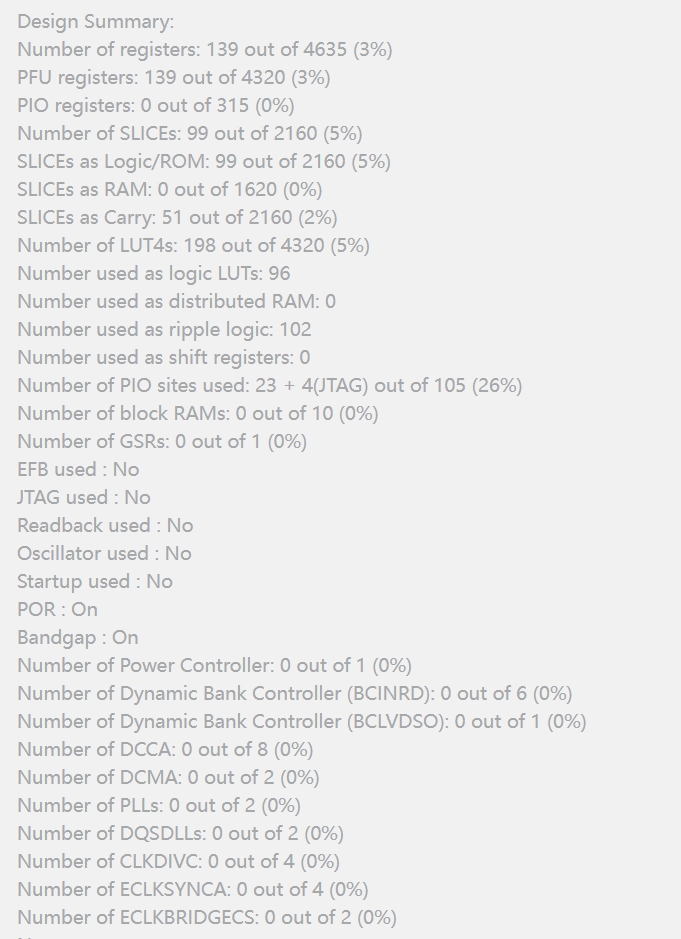

下图来自WebIDE中FPGA映射后产生的run.log文件，说明了FPGA资源利用情况。
7. 遇到的主要难题及解决方法
1）时序问题： FPGA 设计中经常会面临时序约束和时序分析的挑战，本项目中按键消抖检测时序为12MHz，但秒表时序为10Hz。解决方法是另设按键判断完毕标志位保证时序正确。
2）按键消抖： 按键的物理特性会导致按键按下时可能会产生抖动，即多次开关状态的快速切换。这可能会导致系统错误地检测到多次按键事件，影响系统的稳定性和可靠性。解决方法是在按键输入信号上使用软件消抖算法来滤除抖动信号。
3）数码管译码逻辑设计： 实现数码管的译码逻辑需要考虑到BCD码和数码管段的对应关系，并确保在不同的计数值下正确显示相应的数字。解决方法包括使用查找表来实现译码逻辑。
4）GPT使用： 本次项目每个功能模块均使用GPT进行开发，开始时向GPT输入的要求不明确导致功能无法实现。通过观看“电子森林”的直播课，学习了如何合理运用GPT，极大地提高的设计效率。
8. 未来的计划或建议
此次“2024寒假在家练活动”我选取了难度系数较小的FPGA项目，在“电子森林”的帮助下顺利地完成了我的第一个FPGA项目，加深了我对FPGA原理和设计方法的理解，包括数字逻辑、Verilog编程、时序控制等方面的知识。特别感谢本次活动，让我以较低的成本入门学习了FPGA开发，为我打开了一扇新的大门，期待能继续利用“小脚丫FPGA核心板”进行学习和开发项目。
