1、项目功能介绍
设计了一个基于温度变化的展示系统。该系统包含等TMS320F280049C开发套件、硬禾学堂定制扩展版（本项目利用到了温度传感器、LCD屏幕、按键、摇杆）、排针和排线若干。
本展示系统主要实现以下功能：通过温度传感器检测温度变化，利用彩色LCD显示当前温度和阈值。通过按键设置温度阈值，摇杆调节LED显示的模式和控制参数。LED根据温度高低展示不同颜色。
2、设计思路
F280049通过IIC接口读取温度传感器数据，通过SPI接口驱动LCD屏幕，通过pwm引脚驱动三色led，通过adc引脚读取按键的动作，通过ECAP功能读取摇杆电路输出的pwm波形。

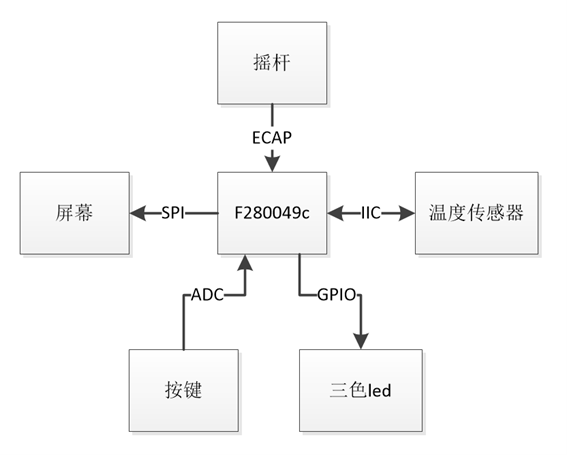

3、硬件框图

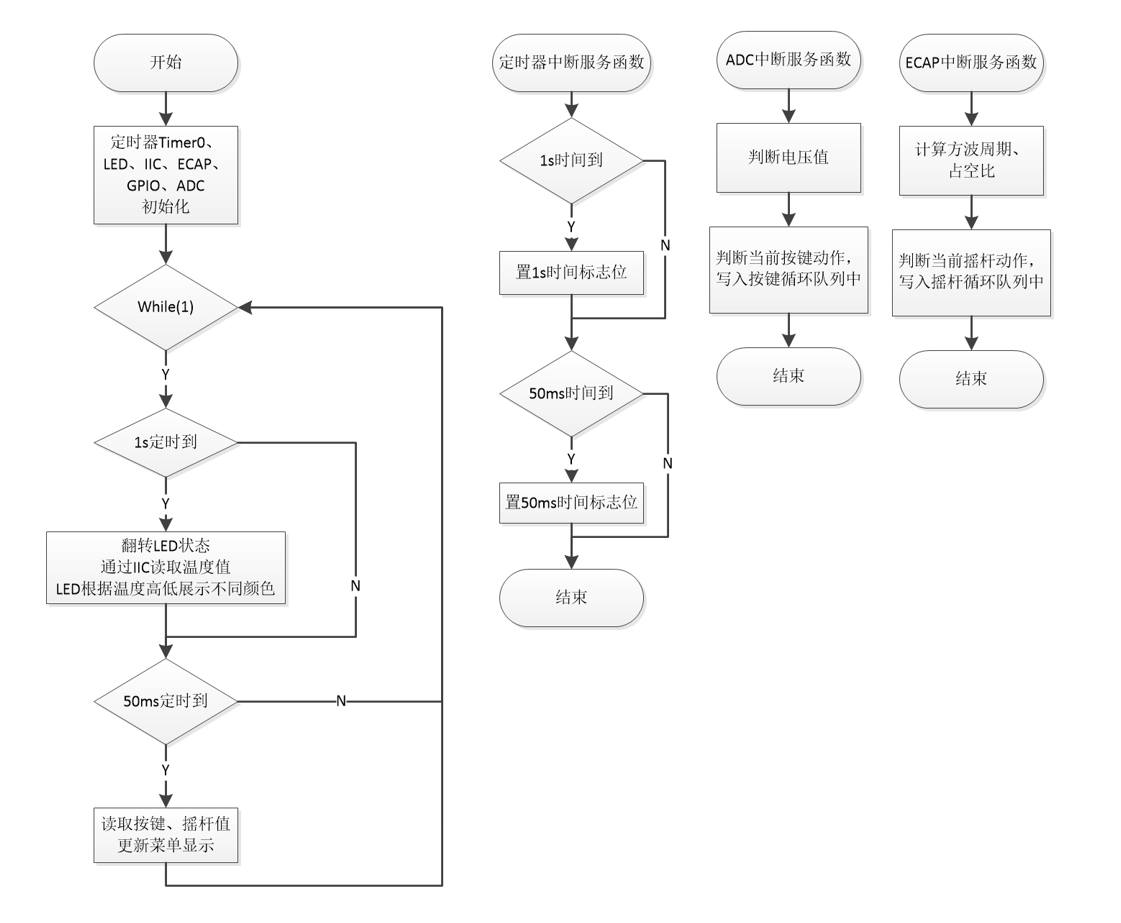

4、软件流程图
主函数中首先对280049c的各外设进行配置，然后进入死循环，判断1s、50ms标志位，进行相应操作：若1s定时到，则翻转LED状态、通过IIC读取温度值、LED根据温度高低展示不同颜色；若50ms定时到，则读取按键、摇杆值、更新菜单显示。
定时器中断服务函数中：若1s定时到，则置1s时间标志位；若50ms定时到，则置50ms时间标志位。
ADC中断服务函数中：判断电压值，然后判断当前按键动作，写入按键循环队列中。
ECAP中断服务函数中：计算方波周期、占空比，然后判断当前摇杆动作，写入摇杆循环队列中。
5、简单的硬件介绍：

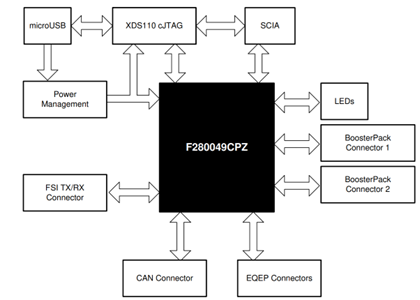

开发板主控为TMS320F280049C，具有 FPU 和 TMU 的 100MHz C28x CPU、256KB 闪存、支持 InstaSPIN-FOC、3 个 12 位 ADC、CAN、编码器、FSI、UART 等。板载 XDS110 调试探针，用于实时调试和闪存编程。
扩展板包含如下功能：

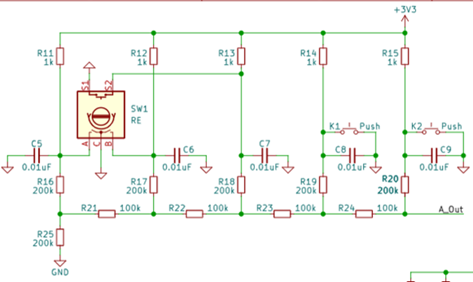

按键、旋转编码器输入：当有按键或者旋转编码器动作时，电阻网络会输出不同的电压，通过adc检测模拟信号来判断按键、旋转编码器的动作。

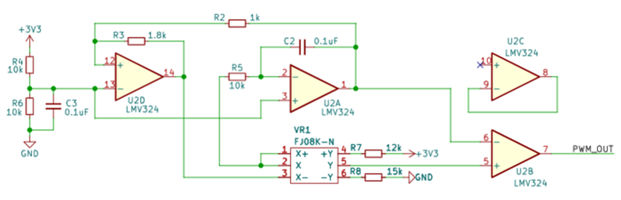

双电位计控制输入：当摇杆处于中立、上、下、左、右不同位置时，RC震荡电路会输出周期、占空比不同的方波。通过ECAP输入捕获来反向求得摇杆位置。
RGB三色LED显示：通过GPIO控制灯的颜色。

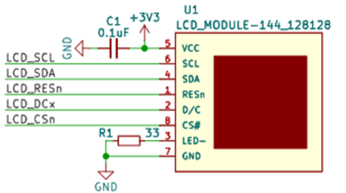

1.44寸128*128 LCD：通过SPI总线来驱动st7735。

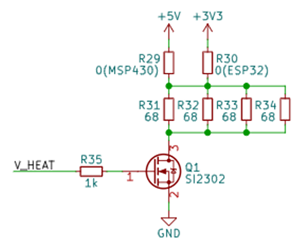

电阻加热：当V_HEAT引脚为高电平时，电阻加热；当V_HEAT引脚为低电平时，电阻停止加热。

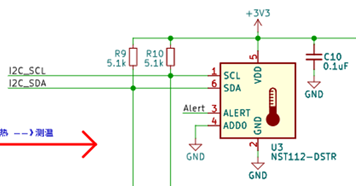

数字温度传感器NST112：通过I2C接口配置、读取温度传感器。

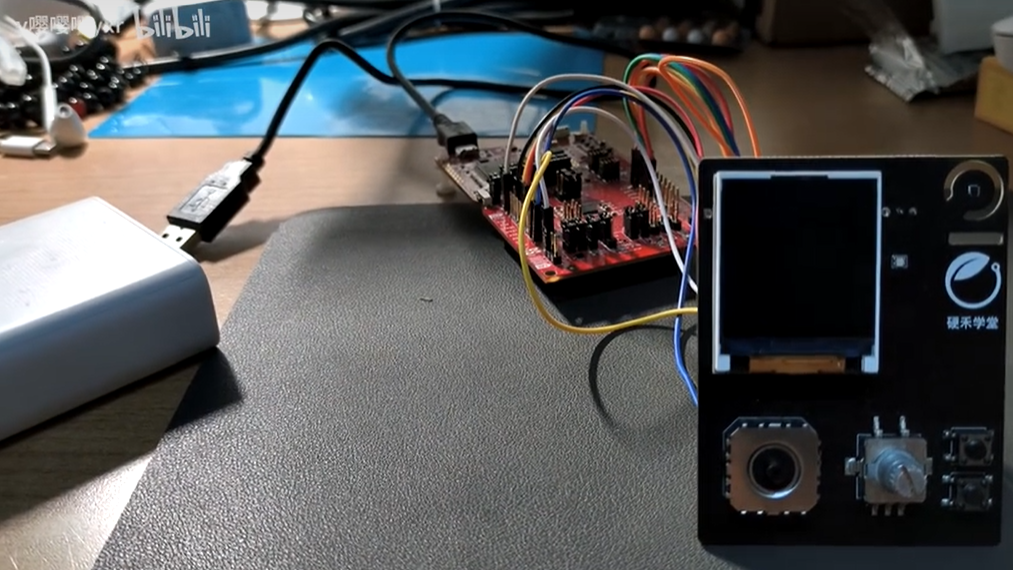

6、实现的功能及图片展示

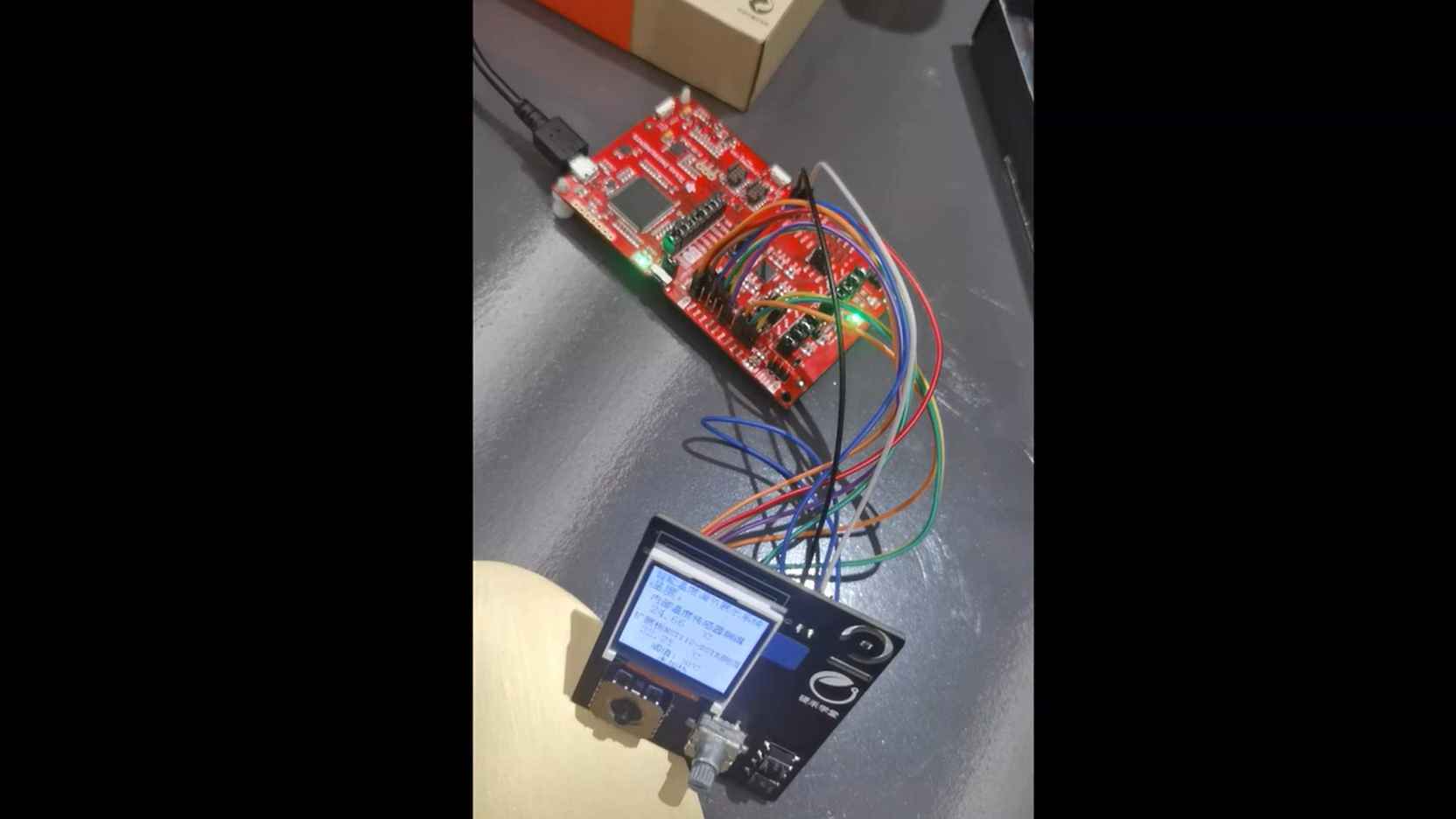

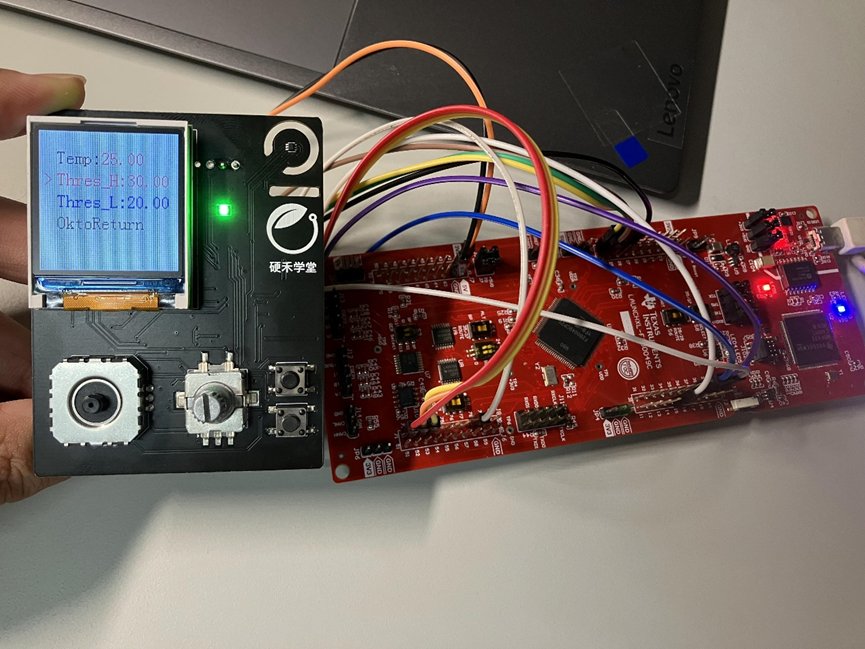

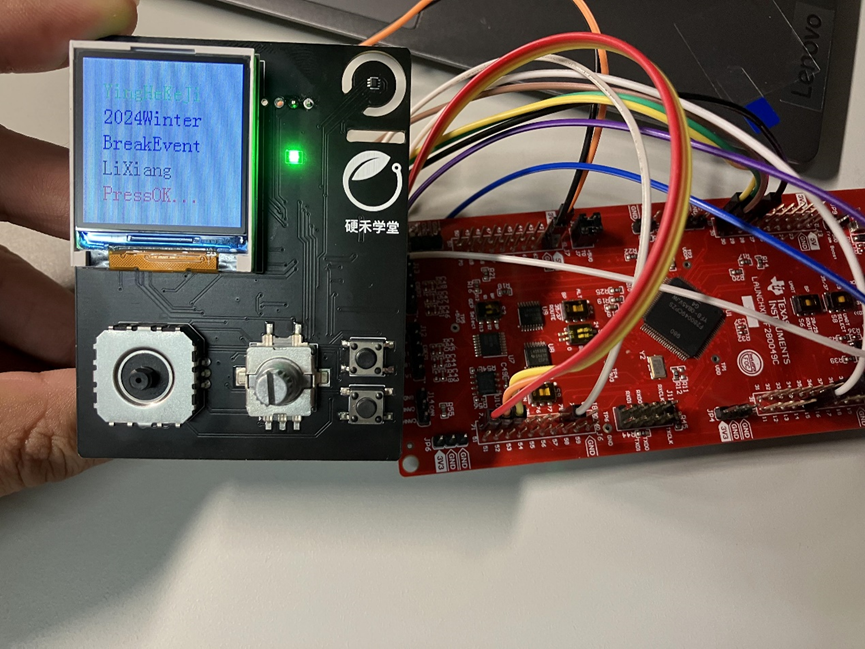

一级菜单显示“硬禾科技”、“2024寒假在家一起练”logo，点击OK按键进入下一级菜单。

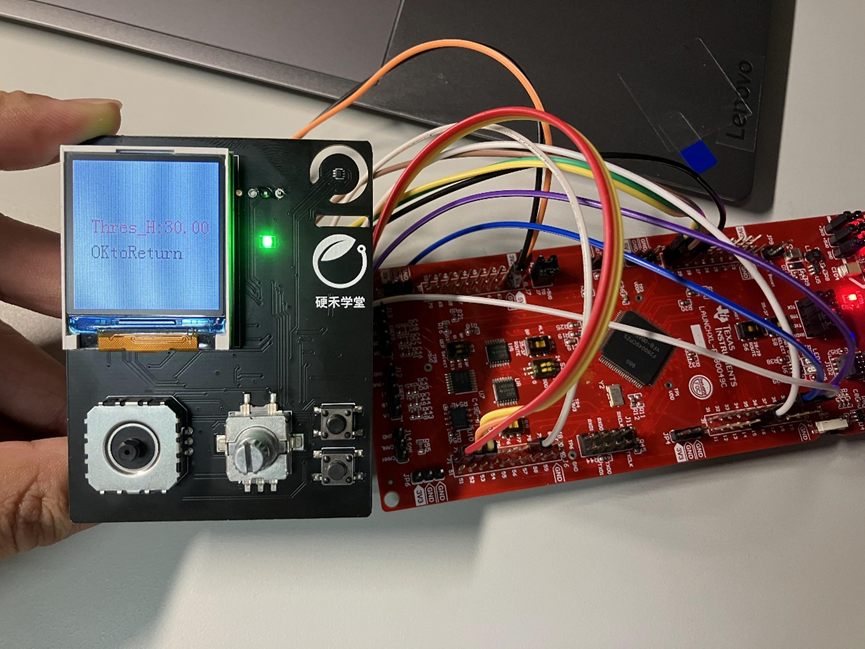

二级菜单显示当前温度值、温度阈值上限、温度阈值下限，拨动摇杆可以选择设定温度阈值的上限和下限值，点击OK按键进入下一级菜单。

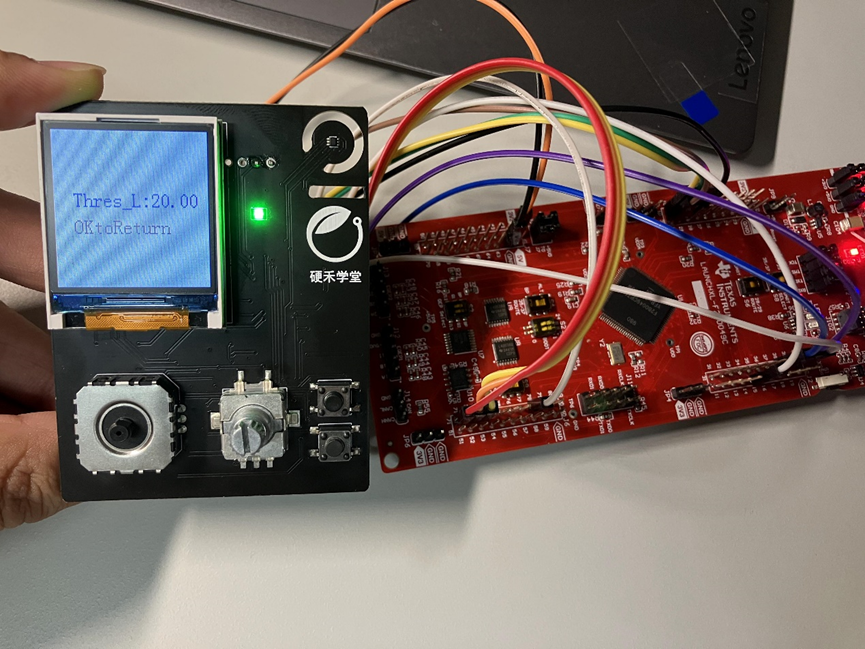

进入三级菜单后，拨动摇杆可以增加或者减少温度阈值的上限或者下限，点击OK按键返回上一级菜单。
7、主要代码片段及说明
7.1 280049c与温度传感器NST112的IIC通信协议：

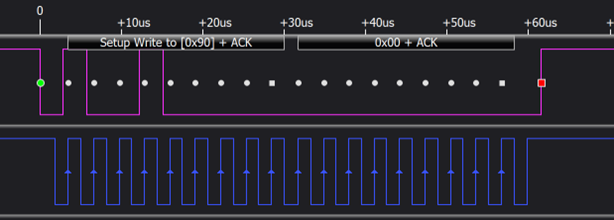

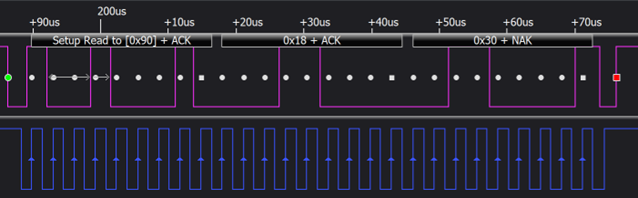

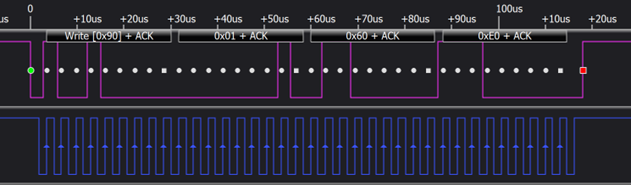

首先主机280049c向IIC总线写NST112地址1001000，由于先发送高bit位，同时有读写位，所以总线上数据为0x90（10010000b）;

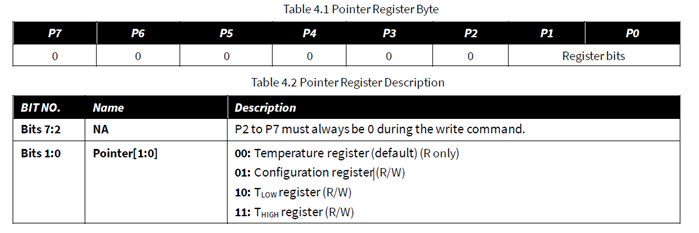

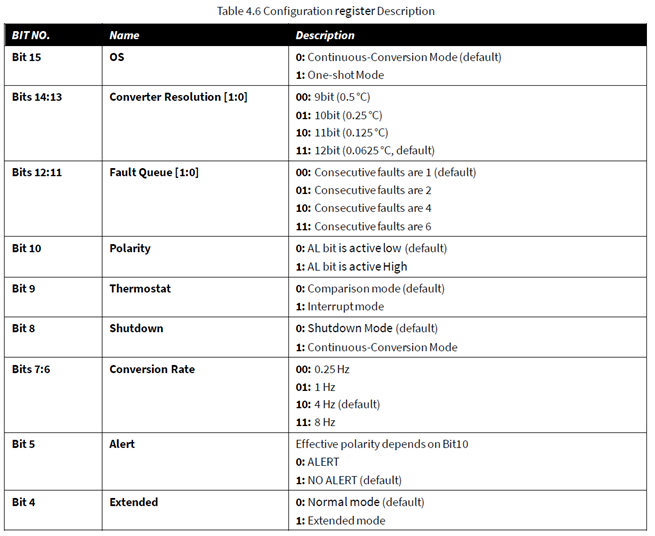

然后配置NST112的16位“Configuration register”，地址为0x01；向高字节写入0b01100000，配置连续转换模式，12bit精度；向低字节写入0b11100000，配置温度转换速率为8Hz。
最后结束IIC通信。
主机280049c向IIC总线写NST112地址1001000，然后开始读取NST112的 “Temperature register”，地址为0x00。
最后读取温度值，然后拼凑字节。
float tmepature = 0.0f;
Uint16 tmep_thres_high = 300;//放大10倍
Uint16 tmep_thres_low = 200;//放大10倍
// Function to configure I2CA as Master Transmitter.
void I2CMaster_Init(uint16_t I2C_OwnAddress, uint16_t I2CSlave_Address)
{
//Configure I2C pins
GPIO_SetupPinMux(GPIO_PIN_SDAA, GPIO_MUX_CPU1, 3);
GPIO_SetupPinOptions(GPIO_PIN_SDAA, GPIO_OUTPUT, GPIO_PULLUP);
GPIO_SetupPinMux(GPIO_PIN_SCLA, GPIO_MUX_CPU1, 3);
GPIO_SetupPinOptions(GPIO_PIN_SCLA, GPIO_OUTPUT, GPIO_PULLUP);
//
// Must put I2C into reset before configuring it
//
I2caRegs.I2CMDR.all &= ~(0x20U);
//
// I2C configuration. Use a 400kHz I2CCLK with a 50% duty cycle.
//
//I2C_initMaster(base, DEVICE_SYSCLK_FREQ, 400000, I2C_DUTYCYCLE_50);
I2caRegs.I2CPSC.all = 0xB; // Prescaler - need 7-12 Mhz on module clk
I2caRegs.I2CCLKL = 0x7; // NOTE: must be non zero
I2caRegs.I2CCLKH = 0x8; // NOTE: must be non zero
//
// Configure Master as a Transmitter
//
I2caRegs.I2CMDR.bit.MST = 0x1;
I2caRegs.I2CMDR.bit.TRX = 0x1;
//
// Set data count
//
//I2caRegs.I2CCNT = I2C_NUMBYTES;
//
// Set the bit count to 8 bits per data byte
//
I2caRegs.I2CMDR.bit.BC = 0x0U;
//
// Configure slave and own address
//
I2caRegs.I2COAR.all = I2C_OwnAddress; // Own address
I2caRegs.I2CSAR.all = I2CSlave_Address; // Slave address
//
// Set emulation mode to FREE
//
I2caRegs.I2CMDR.bit.FREE = 0x1;
//
//Clear all status
//
I2caRegs.I2CSTR.all = 0xFFFF;
//
// Enable I2C Interrupts- RRDY
//
I2caRegs.I2CIER.all = 0x08;
//
// Take I2C out of reset
//
I2caRegs.I2CMDR.all |= 0x0020;
}
//
// Function to send data over I2C.
//
void I2CWrite(uint16_t slaveAddr, uint16_t *I2C_TXdata,uint16_t byteCount, bool sendStopCondition)
{
//
// Wait for I2C bus to clear
//
while(I2caRegs.I2CMDR.bit.STP !=0x0);
while(I2caRegs.I2CSTR.bit.BB !=0x0);
//
// Locals
//
uint16_t index = 0;
//
// Configure slave address
//
I2caRegs.I2CSAR.all = slaveAddr; // Slave address
//
// Configure I2C as Master Transmitter
//
I2caRegs.I2CMDR.bit.MST = 0x1;
I2caRegs.I2CMDR.bit.TRX = 0x1;
//
//Set Data Count
//
I2caRegs.I2CCNT = byteCount;
//
// send Start condition
//
I2caRegs.I2CMDR.bit.STT = 0x1;
//
//transmit the bytes
//
for(index=0; index < byteCount; index++)
{
I2caRegs.I2CDXR.all= I2C_TXdata[index];
//
//wait till byte is sent
//
while(I2caRegs.I2CSTR.bit.BYTESENT != 0x1);
//
//clear the byte sent
//
I2caRegs.I2CSTR.bit.BYTESENT = 0x1;
}
//
// Send STOP condition if specified
//
if(sendStopCondition)
{
I2caRegs.I2CMDR.bit.STP = 0x1;
while(I2caRegs.I2CMDR.bit.STP != 0x0);
I2caRegs.I2CSTR.bit.BYTESENT = 0x1;
}
}
//
// Function to read data over I2C. Returns the number of bytes read
//
uint16_t I2CRead(uint16_t slaveAddr,uint16_t *I2C_RXdata, uint16_t byteCount, bool sendStopCondition)
{
//
// Wait for I2C bus to clear
//
while(I2caRegs.I2CMDR.bit.STP !=0x0);
while(I2caRegs.I2CSTR.bit.BB !=0x0);
//
// Configure slave address
//
I2caRegs.I2CSAR.all = slaveAddr;
//
// Configure I2C in Master Receiver mode
//
I2caRegs.I2CMDR.bit.MST = 0x1;
I2caRegs.I2CMDR.bit.TRX = 0x0;
//
//Set Data Count
//
I2caRegs.I2CCNT = byteCount;
//
// send Start condition
//
I2caRegs.I2CMDR.bit.STT = 0x1;
uint16_t count = 0;
//
// Read the received data into RX buffer
//
for(count = 0;count < byteCount;count++)
{
while(I2caRegs.I2CSTR.bit.RRDY ==0);
I2C_RXdata[count++] = I2caRegs.I2CDRR.all;
}
//
// Send STOP condition
//
if(sendStopCondition)
{
I2caRegs.I2CMDR.bit.STP = 0x1;
while(I2caRegs.I2CMDR.bit.STP != 0x0);
I2caRegs.I2CSTR.bit.BYTESENT = 0x1;
}
return count;
}
void Writetonst112(void){
uint16_t I2C_TXdata[3];
I2C_TXdata[0]=SET_ADDR; //进入设置寄存器
I2C_TXdata[1]=CFG_CMD_0; //写寄存器1
I2C_TXdata[2]=CFG_CMD_1 ;//写寄存器2
I2CWrite(NST112_ADDRESS, I2C_TXdata,3,true);
}
//读出字符串
float Readfromnst112(void)
{
uint16_t value;
float temp;
uint16_t I2C_TXdata[1];
uint16_t I2C_RXdata[2];
I2C_TXdata[0]=GET_ADDR;
I2CWrite(NST112_ADDRESS,I2C_TXdata, 1,true);//进入温度寄存器,然后结束总线
I2CRead(NST112_ADDRESS,I2C_RXdata,2,true);
value = ((I2C_RXdata[0]<<8)|I2C_RXdata[1]) >>4;
temp = ((float)value)*VAL_BASE;
return temp ;
}
7.2 280049c与ZJY144SN005-st7735 128x128lcd的spi通信协议：

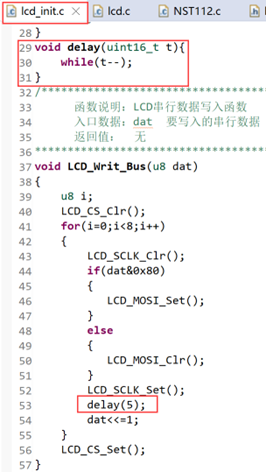

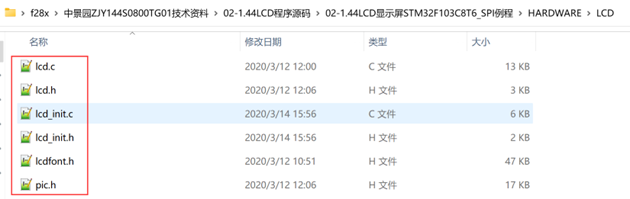

采用gpio模拟spi时序，移植中景圆官方提供的函数，注意lcd_init.c文件中的函数“LCD_Writ_Bus”需要添加延时，否则gpio无法模拟时钟信号。
void LCD_GPIO_Init(void)
{
EALLOW;
//res-
GPIO_SetupPinMux(LCD_PIN_RESn, GPIO_MUX_CPU1, 0);
GPIO_SetupPinOptions(LCD_PIN_RESn, GPIO_OUTPUT, GPIO_PUSHPULL);
//dc
GPIO_SetupPinMux(LCD_PIN_DCx, GPIO_MUX_CPU1, 0);
GPIO_SetupPinOptions(LCD_PIN_DCx, GPIO_OUTPUT, GPIO_PUSHPULL);
//cs
GPIO_SetupPinMux(LCD_PIN_CSn, GPIO_MUX_CPU1, 0);
GPIO_SetupPinOptions(LCD_PIN_CSn, GPIO_OUTPUT, GPIO_PUSHPULL);
//clk
GPIO_SetupPinMux(LCD_PIN_SCL, GPIO_MUX_CPU1, 0);
GPIO_SetupPinOptions(LCD_PIN_SCL, GPIO_OUTPUT, GPIO_PUSHPULL);
//mosi
GPIO_SetupPinMux(LCD_PIN_SDA, GPIO_MUX_CPU1, 0);
GPIO_SetupPinOptions(LCD_PIN_SDA, GPIO_OUTPUT, GPIO_PUSHPULL);
EDIS;
}
void delay(uint16_t t){
while(t--);
}
/******************************************************************************
函数说明：LCD串行数据写入函数
入口数据：dat 要写入的串行数据
返回值： 无
******************************************************************************/
void LCD_Writ_Bus(u8 dat)
{
u8 i;
LCD_CS_Clr();
for(i=0;i<8;i++)
{
LCD_SCLK_Clr();
if(dat&0x80)
{
LCD_MOSI_Set();
}
else
{
LCD_MOSI_Clr();
}
LCD_SCLK_Set();
delay(5);
dat<<=1;
}
LCD_CS_Set();
}
/******************************************************************************
函数说明：LCD写入数据
入口数据：dat 写入的数据
返回值： 无
******************************************************************************/
void LCD_WR_DATA8(u8 dat)
{
LCD_Writ_Bus(dat);
}
/******************************************************************************
函数说明：LCD写入数据
入口数据：dat 写入的数据
返回值： 无
******************************************************************************/
void LCD_WR_DATA(u16 dat)
{
LCD_Writ_Bus(dat>>8);
LCD_Writ_Bus(dat);
}
/******************************************************************************
函数说明：LCD写入命令
入口数据：dat 写入的命令
返回值： 无
******************************************************************************/
void LCD_WR_REG(u8 dat)
{
LCD_DC_Clr();//写命令
LCD_Writ_Bus(dat);
LCD_DC_Set();//写数据
}
/******************************************************************************
函数说明：设置起始和结束地址
入口数据：x1,x2 设置列的起始和结束地址
y1,y2 设置行的起始和结束地址
返回值： 无
******************************************************************************/
void LCD_Address_Set(u16 x1,u16 y1,u16 x2,u16 y2)
{
if(USE_HORIZONTAL==0)
{
LCD_WR_REG(0x2a);//列地址设置
LCD_WR_DATA(x1+2);
LCD_WR_DATA(x2+2);
LCD_WR_REG(0x2b);//行地址设置
LCD_WR_DATA(y1+1);
LCD_WR_DATA(y2+1);
LCD_WR_REG(0x2c);//储存器写
}
else if(USE_HORIZONTAL==1)
{
LCD_WR_REG(0x2a);//列地址设置
LCD_WR_DATA(x1+2);
LCD_WR_DATA(x2+2);
LCD_WR_REG(0x2b);//行地址设置
LCD_WR_DATA(y1+3);
LCD_WR_DATA(y2+3);
LCD_WR_REG(0x2c);//储存器写
}
else if(USE_HORIZONTAL==2)
{
LCD_WR_REG(0x2a);//列地址设置
LCD_WR_DATA(x1+1);
LCD_WR_DATA(x2+1);
LCD_WR_REG(0x2b);//行地址设置
LCD_WR_DATA(y1+2);
LCD_WR_DATA(y2+2);
LCD_WR_REG(0x2c);//储存器写
}
else
{
LCD_WR_REG(0x2a);//列地址设置
LCD_WR_DATA(x1+3);
LCD_WR_DATA(x2+3);
LCD_WR_REG(0x2b);//行地址设置
LCD_WR_DATA(y1+2);
LCD_WR_DATA(y2+2);
LCD_WR_REG(0x2c);//储存器写
}
}

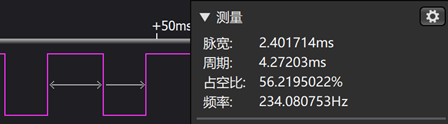

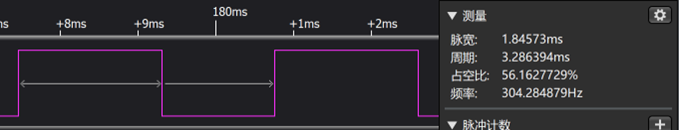

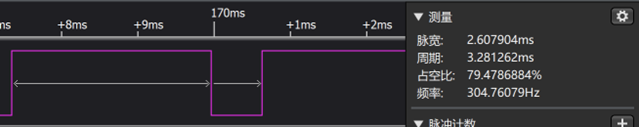

7.3 280049c通过ECAP外设读取摇杆（电位计）电路输出pwm信号的周期和占空比：
摇杆中立位置：
摇杆上位置：

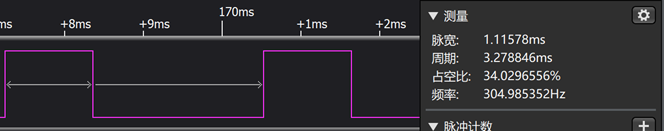

摇杆下位置：
摇杆位置左：

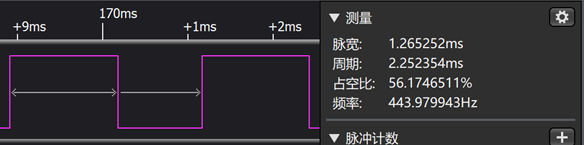

摇杆位置右：
//ECAP初始化配置
void CAP_int(void)
{
/*GPIO配置*/
EALLOW;
InputXbarRegs.INPUT1SELECT = 6; //使用INPUT1--GPIO6引脚
GpioCtrlRegs.GPADIR.bit.GPIO6 = 0; //配置为输入
GpioCtrlRegs.GPAPUD.bit.GPIO6 = 1; //配置为上拉
GpioCtrlRegs.GPAQSEL1.bit.GPIO6 = 0; //同步采样，与系统时钟同步
EDIS;
/*初始化配置*/
EALLOW;
ECap1Regs.ECCTL0.bit.INPUTSEL = 0; //ECap1捕获引脚对应到INTPUT1
ECap1Regs.ECCTL1.bit.CAP1POL = 0; //第一次捕获事件发生在上升沿
ECap1Regs.ECCTL1.bit.CAP2POL = 1; //第二次捕获事件发生在下降沿
ECap1Regs.ECCTL1.bit.CAP3POL = 0; //第三次捕获事件发生在上升沿
ECap1Regs.ECCTL1.bit.CAP4POL = 1; //第四次捕获事件发生在下降沿
ECap1Regs.ECCTL1.bit.CTRRST1 = 1; //第一次捕获事件清空计数器
ECap1Regs.ECCTL1.bit.CTRRST2 = 1; //第二次捕获事件不清空计数器
ECap1Regs.ECCTL1.bit.CTRRST3 = 1; //第三次捕获事件不清空计数器
ECap1Regs.ECCTL1.bit.CTRRST4 = 1; //第四次捕获事件清空计数器
ECap1Regs.ECCTL1.bit.CAPLDEN = 1; //使能装载
ECap1Regs.ECCTL1.bit.PRESCALE = 0; //输入信号不分频
ECap1Regs.ECCTL2.bit.CAP_APWM = 0; //配置为捕获模式
ECap1Regs.ECCTL2.bit.CONT_ONESHT = 0; //连续捕获模式
ECap1Regs.ECCTL2.bit.SYNCI_EN = 1;
ECap1Regs.ECCTL2.bit.SYNCO_SEL = 0;
ECap1Regs.ECCTL2.bit.TSCTRSTOP = 1; //允许计数器启动
ECap1Regs.ECEINT.bit.CEVT3 = 1; // Enable cevt2 interrupt
// 2 events = interrupt
//当eCAP1连续捕获到2次边沿信号时即进入中断
PieVectTable.ECAP1_INT = &ecap1_isr_rocker;
EDIS;
IER |= M_INT4;
PieCtrlRegs.PIEIER4.bit.INTx1 = 1;
}
//频率识别函数
__interrupt void ecap1_isr_rocker(void)
{
uint32_t cap2cnt;//防溢出
uint32_t cap3cnt;
static enum ROCKER_STATE rocker_state = ROCKER_NEUTRAL;
static enum ROCKER_STATE rocker_state_last = ROCKER_NEUTRAL;
static uint16_t cnt = 0;
cap2cnt = ECap1Regs.CAP2;
cap3cnt = ECap1Regs.CAP3;
Rocker_Databuf.Period = (float)(cap2cnt + cap3cnt)/100000.0;//ms
Rocker_Databuf.DutyRatio = ((float)(cap2cnt))/(cap2cnt + cap3cnt);
if((Rocker_Databuf.Period > (3.29-0.1))&&(Rocker_Databuf.Period < (3.29+0.1))&&(Rocker_Databuf.DutyRatio > (0.56-0.05))&&(Rocker_Databuf.DutyRatio < (0.56+0.05)))
{
rocker_state = ROCKER_NEUTRAL;
}
else if((Rocker_Databuf.Period > (4.27-0.1))&&(Rocker_Databuf.Period < (4.27+0.1))&&(Rocker_Databuf.DutyRatio > (0.56-0.05))&&(Rocker_Databuf.DutyRatio < (0.56+0.05)))
{
rocker_state = ROCKER_LEFT;
}
else if((Rocker_Databuf.Period > (2.25-0.1))&&(Rocker_Databuf.Period < (2.25+0.1))&&(Rocker_Databuf.DutyRatio > (0.56-0.05))&&(Rocker_Databuf.DutyRatio < (0.56+0.05)))
{
rocker_state = ROCKER_RIGHT;
}
else if((Rocker_Databuf.Period > (3.28-0.1))&&(Rocker_Databuf.Period < (3.28+0.1))&&(Rocker_Databuf.DutyRatio > (0.34-0.05))&&(Rocker_Databuf.DutyRatio < (0.34+0.05)))
{
rocker_state = ROCKER_UP;
}
else if((Rocker_Databuf.Period > (3.28-0.1))&&(Rocker_Databuf.Period < (3.28+0.1))&&(Rocker_Databuf.DutyRatio > (0.79-0.05))&&(Rocker_Databuf.DutyRatio < (0.79+0.05)))
{
rocker_state = ROCKER_DOWN;
}
if(rocker_state == rocker_state_last){
cnt ++;
if(cnt == 32){
cnt = 0;
if(rocker_state != ROCKER_NEUTRAL){
rocker_state_filter[rocker_state_filter_write_index] = rocker_state;
rocker_state_filter_write_index++;
if(rocker_state_filter_write_index == 8) rocker_state_filter_write_index = 0;
}
}
}else{
cnt = 0;
}
rocker_state_last = rocker_state;
PieCtrlRegs.PIEACK.all = PIEACK_GROUP4;// Acknowledge this interrupt to receive more interrupts from group 4
ECap1Regs.ECCLR.all=0xFFFF;//clare all flag
}
//获取一个按键值
enum ROCKER_STATE GetRockerValue(void){
Uint16 rocker_state_filter_cnt = 0;
enum ROCKER_STATE rocker_state = NO_ACTION;
if(rocker_state_filter_read_index <= rocker_state_filter_write_index){
rocker_state_filter_cnt = rocker_state_filter_write_index - rocker_state_filter_read_index;
}else{
rocker_state_filter_cnt = rocker_state_filter_read_index - rocker_state_filter_write_index + 8;
}
if(rocker_state_filter_cnt > 0){
rocker_state = rocker_state_filter[rocker_state_filter_read_index];
rocker_state_filter_read_index++;
if(rocker_state_filter_read_index == 8) rocker_state_filter_read_index = 0;
}
return rocker_state;
}
7.4 280049c通过ADC外设读取按键电路输出电压值：epwm每5ms触发adc进行一次电压转换
void initADC(void)
{
//
// Setup VREF as internal
//
SetVREF(ADC_ADCA, ADC_INTERNAL, ADC_VREF3P3);
EALLOW;
//
// Set ADCCLK divider to /4
//
AdcaRegs.ADCCTL2.bit.PRESCALE = 6;
//
// Set pulse positions to late
//
AdcaRegs.ADCCTL1.bit.INTPULSEPOS = 1;
//
// Power up the ADC and then delay for 1 ms
//
AdcaRegs.ADCCTL1.bit.ADCPWDNZ = 1;
EDIS;
DELAY_US(1000);
}
//
// initEPWM - Function to configure ePWM1 to generate the SOC.
//
void initEPWM(void)
{
EALLOW;
EPwm1Regs.ETSEL.bit.SOCAEN = 0; // Disable SOC on A group
EPwm1Regs.ETSEL.bit.SOCASEL = 4; // Select SOC on up-count
EPwm1Regs.ETPS.bit.SOCAPRD = 1; // Generate pulse on 1st event
EPwm1Regs.TBCTL.bit.CTRMODE = TB_COUNT_UP; //递增计数
EPwm1Regs.TBCTL.bit.HSPCLKDIV= 2;
EPwm1Regs.TBCTL.bit.CLKDIV= 2;
EPwm1Regs.CMPA.bit.CMPA = 0x0800; // Set compare A value to 2048 counts
EPwm1Regs.TBPRD = 31250; // Set period to 4096 counts
EPwm1Regs.TBCTL.bit.CTRMODE = 3; // Freeze counter
EDIS;
}
//
// initADCSOC - Function to configure ADCA's SOC0 to be triggered by ePWM1.
//
void initADCSOC(void)
{
//
// Select the channels to convert and the end of conversion flag
//
EALLOW;
AdcaRegs.ADCSOC0CTL.bit.CHSEL = 1; // SOC0 will convert pin A1
// 0:A0 1:A1 2:A2 3:A3
// 4:A4 5:A5 6:A6 7:A7
// 8:A8 9:A9 A:A10 B:A11
// C:A12 D:A13 E:A14 F:A15
AdcaRegs.ADCSOC0CTL.bit.ACQPS = 9; // Sample window is 10 SYSCLK cycles
AdcaRegs.ADCSOC0CTL.bit.TRIGSEL = 5; // Trigger on ePWM1 SOCA
AdcaRegs.ADCINTSEL1N2.bit.INT1SEL = 0; // End of SOC0 will set INT1 flag
AdcaRegs.ADCINTSEL1N2.bit.INT1E = 1; // Enable INT1 flag
AdcaRegs.ADCINTFLGCLR.bit.ADCINT1 = 1; // Make sure INT1 flag is cleared
EDIS;
}
//
// adcA1ISR - ADC A Interrupt 1 ISR
//
__interrupt void adcA1ISR(void)
{
float adcAResults_float = 0.0f;
static bool key2_state = 0;
static bool key2_state_last = 0;
static uint16_t cnt = 0;
//
// Add the latest result to the buffer
// ADCRESULT0 is the result register of SOC0
//adcAResults[index] = AdcaResultRegs.ADCRESULT0;
adcAResults_float=((AdcaResultRegs.ADCRESULT0))*3.3/4095;
if((adcAResults_float <(0.6 + 0.5))&&(adcAResults_float > (0.6 - 0.5)))
key2_state = 1;
else
key2_state = 0;
if(key2_state == key2_state_last){
cnt ++;
if(cnt == 32){
cnt = 0;
if(key2_state != 0){
key_state_filter[key_state_filter_write_index] = key2_state;
key_state_filter_write_index++;
if(key_state_filter_write_index == 8) key_state_filter_write_index = 0;
}
}
}else{
cnt = 0;
}
key2_state_last = key2_state;
//
// Clear the interrupt flag
//
AdcaRegs.ADCINTFLGCLR.bit.ADCINT1 = 1;
//
// Check if overflow has occurred
//
if(1 == AdcaRegs.ADCINTOVF.bit.ADCINT1)
{
AdcaRegs.ADCINTOVFCLR.bit.ADCINT1 = 1; //clear INT1 overflow flag
AdcaRegs.ADCINTFLGCLR.bit.ADCINT1 = 1; //clear INT1 flag
}
//
// Acknowledge the interrupt
//
PieCtrlRegs.PIEACK.all = PIEACK_GROUP1;
}
Uint16 GetKeyValue(void){
Uint16 key_state_filter_cnt = 0;
Uint16 key_state = NULL;
if(key_state_filter_read_index <= key_state_filter_write_index){
key_state_filter_cnt = key_state_filter_write_index - key_state_filter_read_index;
}else{
key_state_filter_cnt = key_state_filter_read_index - key_state_filter_write_index + 8;
}
if(key_state_filter_cnt > 0){
key_state = key_state_filter[key_state_filter_read_index];
key_state_filter_read_index++;
if(key_state_filter_read_index == 8) key_state_filter_read_index = 0;
}
return key_state;
}
7.5 280049c通过GPIO外设控制三色LED：
//开发板led
void led_init(void){
GPIO_SetupPinMux(DEVICE_GPIO_PIN_LED4, GPIO_MUX_CPU1, 0);
GPIO_SetupPinOptions(DEVICE_GPIO_PIN_LED4, GPIO_OUTPUT, GPIO_PUSHPULL);
GPIO_SetupPinMux(DEVICE_GPIO_PIN_LED5, GPIO_MUX_CPU1, 0);
GPIO_SetupPinOptions(DEVICE_GPIO_PIN_LED5, GPIO_OUTPUT, GPIO_PUSHPULL);
}
//扩展版三色led
void color_LED(void){
GPIO_SetupPinMux(DEVICE_GPIO_PIN_RED, GPIO_MUX_CPU1, 0);
GPIO_SetupPinOptions(DEVICE_GPIO_PIN_RED, GPIO_OUTPUT, GPIO_PUSHPULL);
GPIO_SetupPinMux(DEVICE_GPIO_PIN_GREEN, GPIO_MUX_CPU1, 0);
GPIO_SetupPinOptions(DEVICE_GPIO_PIN_GREEN, GPIO_OUTPUT, GPIO_PUSHPULL);
GPIO_SetupPinMux(DEVICE_GPIO_PIN_BLUE, GPIO_MUX_CPU1, 0);
GPIO_SetupPinOptions(DEVICE_GPIO_PIN_BLUE, GPIO_OUTPUT, GPIO_PUSHPULL);
}
8、遇到的主要难题及解决方法
本来想使用280049C的SPI外设驱动LCD屏幕，但耗了很长时间都没有搞好，最后使用妥协办法采用软件GPIO模拟SPI的方法驱动LCD屏幕。
在使用ECAP外设捕获摇杆pwm波形时，在进入ECAP中断服务函数后，发现结算得到的周期、占空比数值与真实值差别很大。最后发现寄存器“ECap1Regs.CAPx”是32位整数值，而程序中自己定义的“cap2cnt”是16位整数值，赋值时发生截断。
uint32_t cap2cnt;//防溢出
uint32_t cap3cnt;
cap2cnt = ECap1Regs.CAP2;
cap3cnt = ECap1Regs.CAP3;
在进行工程环境的搭建时，将基础程序烧进开发板后，发现板子有一股奇怪的糊味，最后发现是电阻加热电路的MOS管的栅极未置低电平，导致MOS一直处于导通状态，电阻持续加热。
9、未来的计划或建议
个人未来计划：学习280049C的CLB模块，使用本开发板做一个无刷直流电机的FOC控制器。
对活动主办方建议：首先给大方的主办方赞一个，大学生可以通过这种活动得到很好的提升。但直播效果感觉不太好，干货讲的太少了。
附件下载
Platform9_Task2_F28004x.zip
团队介绍
个人参赛
评论
0 / 100
查看更多
猜你喜欢
2024年寒假练 - 基于TI F280049C实现的智能温度调节展示系统该项目使用了C2000系列MCU，实现了智能温度调节展示系统的设计，它的主要功能为：通过旋转编码器和按键设定目标温度，通过NST112温度传感器测量温度，使用PID算法控制电阻加热，实现智能温度调节，当前温度和目标温度通过LCD屏幕和RGB-LED进行展示。。
atom_317542
2024年寒假练 - 基于MSPM0L1306设计智能温度调节展示系统该项目使用了MSPM0L1306开发板、IAR、sysconfig，实现了智能温度调节展示系统的设计，它的主要功能为：通过多种方式在LCD显示屏和RGB LED上显示温度，且可设置温度阈值，超过后报警。
IXI1196
2024年寒假练 - 基于TI MSPMOL1306设计智能温度调节展示系统该项目使用了TI MSPMOL1306，实现了智能温度调节展示系统的设计，它的主要功能为：热敏电阻检测温度变化，彩色LCD显示当前温度和设定阈值。LED和RGB LED根据温度高低展示不同颜色。按键用于设置温度阈值，电位计调节LED显示的模式和强度。。
YXR552
