• 设计出发

随着科技水平的进步，人民的生活水平提高，对于出行的要求也提高了，距离远的有飞机、轮船、火车等，距离近的有汽车、轻轨、摩托等，而距离最近的就是靠步行和自行车了，但远一点就要依靠电动车了，所以电动车在人民的生活中成为主要的交通工具，但时长发生失窃的事件，基于此，想到设计基于51单片机的一个电动车防盗的报警。

• 设计功能

1. 两个按键，功能是布防和撤防。遥控器与主机采用无线方式通信。
2. 按下布防按键，主板的LED灯闪一下回应，蜂鸣器响一声回应。如果这时候收到外界的异常震动信号，蜂鸣器就会长鸣，连续鸣叫半分钟，也可以通过撤防建按钮取消蜂鸣器鸣叫。

• 设计框图

框图使用 Scheme-it 工具绘制。Scheme-it 是一款在线原理图和图表绘制工具，能让用户在浏览器网页中创建并分享自己的技术布局设计。 该工具包括了构建电路所需的一整套原理图符号以及集成式 Digi-Key 目录，支持将产品图片和图像插入您的设计中。该工具还包括一个集成式物料清单 (BOM)，以便用户将每个通用符号或制造商元件与一个 Digi-Key 零件编号相关联。同时，也支持框图导出为png、pdf以及KiCad做后续开发。我在该网站上也设计了本项目的大致功能框图。非常方便，后续要继续使用，在更多的项目上用起来！

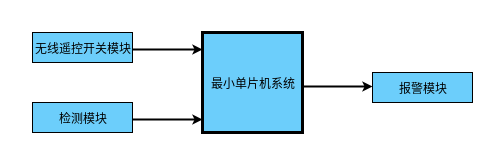

本项目框图如下：

附链接：https://www.digikey.cn/schemeit/project/电动车报警-3cf92cc0f6da422dbd0553c8fb5ada0b

总体思路很简单，首先需要一个遥控开关来控制报警器是否工作，按下能进行工作和不工作；检测模块能够检测是否有人非正确方法来破坏，最后发出报警。

• 关键元器件的介绍

• AT89C51

主控芯片：Microchip的AT89C51

1. 成熟的生态系统：AT89C51作为经典的8051系列单片机，具有成熟的生态系统和广泛的开发支持。有大量的文档、教程、示例代码和开发工具可供参考和使用。这使得开发人员可以更轻松地开始设计和编程报警器。

2. 丰富的资源：AT89C51拥有128字节的RAM和4KB的闪存，这对于设计一个简单的电动车防盗报警器来说足够了。它可以存储报警器的程序代码和临时数据，并提供足够的存储空间来实现所需的功能。

3. 低功耗特性：AT89C51具有多种低功耗模式，可以有效地管理功耗。这对于电动车应用来说非常重要，因为它可以延长电池寿命并减少能源消耗。

4. 丰富的接口选择：AT89C51具有4个8位的通用输入/输出（I/O）口，可以用于连接各种外部设备和传感器。这可以方便地与报警器所需的其他硬件组件进行连接，例如震动传感器、蜂鸣器、LED指示灯等。

5. 编程和调试工具：由于AT89C51是一款经典的单片机，因此有许多成熟的编程和调试工具可供选择。例如，可以使用广泛支持的集成开发环境（IDE）和调试器，如Keil C51和MCS-51系列编程软件。

实物图如下：

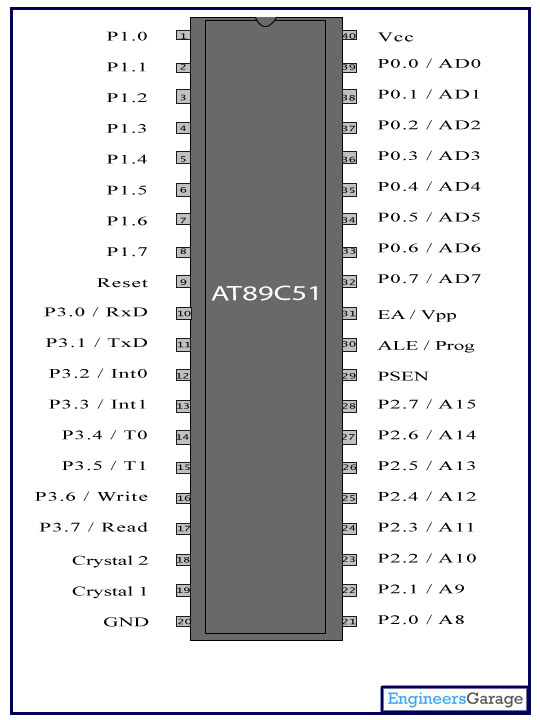

引脚分布图如下：

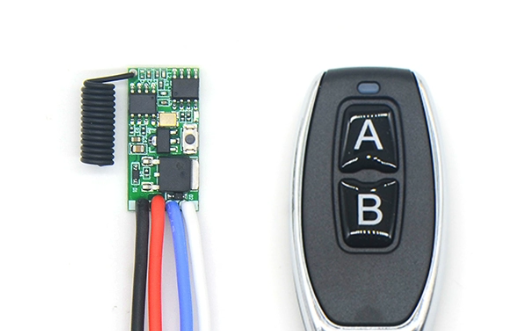

• 无线遥控开关模块

无线遥控开关由发射和接收两个部分组成，其无线遥控开关的原理也按照发射和接受来分析。 发射部分即遥控器与发射模块，遥控器是作为一个整机来独立使用，对外引出有接线桩头，遥控模块被当作一个元件来使用，接收部分即超外差与超再生接收方式，超再生解调电路它实际上是工作在间歇振荡状态下的再生检波电路。

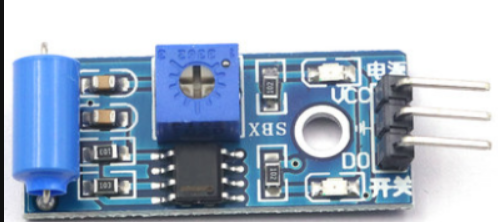

• SW-420震动传感器

传感器参数

• 采用LM393比较器输出，信号干净，波形好，驱动能力强
• 工作电压3.3V~5V
• 输出形式： 输出数字量开关0和1
• 尺寸 3.2cmx1.4cm
• 用途：各种震动触发作用，比如防盗报警等
• 不震动时开关闭合输出低电平，震动时输出高电平；

• 总结

以上是本次FastBond活动的第一阶段设计内容。参与本次大赛是一次非常有意义的经历。通过设计电动车报警器，我深刻体会到电子电路设计的乐趣和挑战，让我对电子器件有了更多的了解。在智能化和个性化方面，我希望能够进一步探索更智能、人性化的方式。通过持续学习和实践，我相信我能够逐步提升系统的功能和性能。

最后，祝fastbond越办越好！
