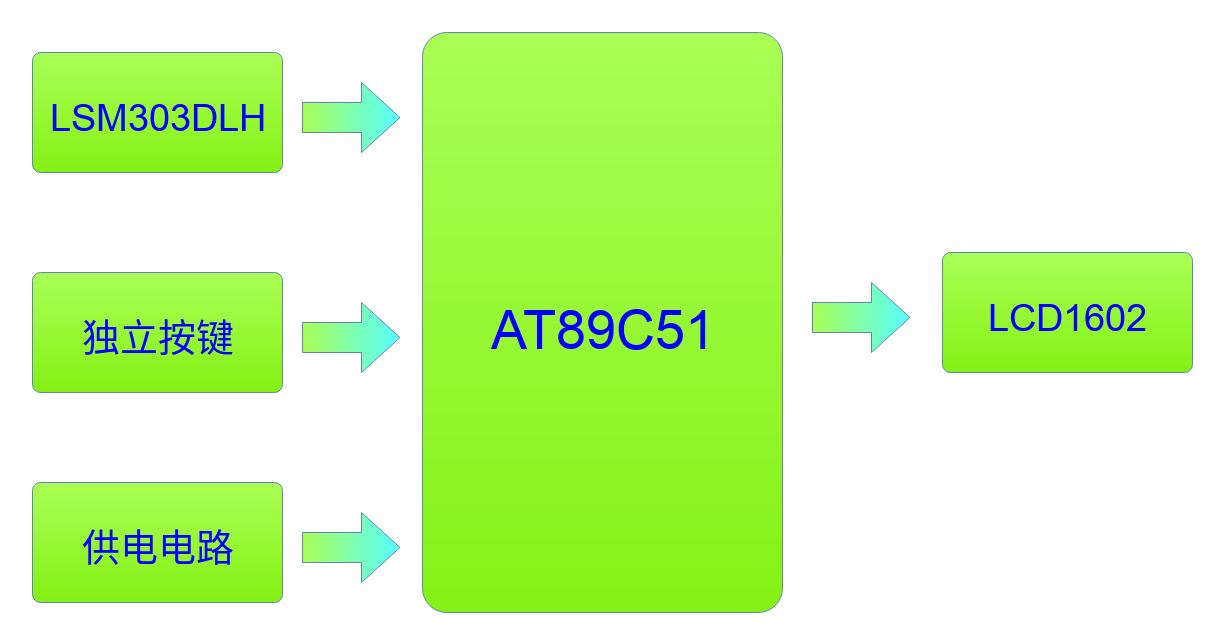

原理框图：https://www.digikey.cn/schemeit/project/电子指南针-787d59ebbf864687a9002d062711f03a

一.市场介绍

        在日常生活中，指南针是一种非常实用的工具，可以帮助我们确定方向，特别是在户外探险、航海、定位等场景中。传统的磁罗盘指南针存在一些不便之处，如体积较大、不易携带、容易受到外界干扰等。设计一款基于单片机的电子指南针是比较有意义的项目。

二.项目设计思路

      为了实现这个项目，选择了AT89C51作为主控芯片。AT89C51是一款功能强大且成本较低的单片机，具有丰富的接口和强大的处理能力，非常适合用于嵌入式应用。同时，为了获得准确的指南针数据，采用了LSM303DLH模块作为指南针模块。该模块集成了三轴磁场传感器和三轴加速度传感器，能够提供高精度和稳定的指南针数据。在项目的具体实现中，通过AT89C51与LSM303DLH模块进行通信，获取指南针传感器的原始数据。对这些原始数据进行处理和计算，通过磁场数据确定方向，并结合加速度数据来提高测量的准确性。最后，将计算得到的指南针信息通过LCD1602液晶显示屏展示出来，用户可以直观地查看当前的方向。
通过该电子指南针，用户可以方便地获得当前的方向信息，无论是在户外旅行、徒步探险还是其他需要导航的场景中，都能提供实时准确的方向指引。该项目不仅具有一定的技术挑战性，也能为用户带来便利和实用性。

三.项目设计过程
本项目的硬件模块接线、硬件设计思路以及软件设计思路如下：

1 硬件模块接线
（1）将AT89C51的VCC引脚连接到电源正极，将GND引脚连接到电源负极。

（2）将LSM303DLH模块的VCC引脚连接到电源正极，将GND引脚连接到电源负极。

（3）将LSM303DLH模块的SCL引脚连接到AT89C51的P2.0引脚，作为I2C的串行时钟线。

（4）将LSM303DLH模块的SDA引脚连接到AT89C51的P2.1引脚，作为I2C的串行数据线。

（5）将LCD1602液晶显示屏的VCC引脚连接到电源正极，将GND引脚连接到电源负极。

（6）将LCD1602液晶显示屏的RS引脚连接到AT89C51的P0.0引脚，作为指令/数据选择线。

（7）将LCD1602液晶显示屏的RW引脚连接到AT89C51的P0.1引脚，作为读写选择线。

（8）将LCD1602液晶显示屏的E引脚连接到AT89C51的P0.2引脚，作为使能控制线。

（9）将LCD1602液晶显示屏的D0-D7引脚连接到AT89C51的P1口引脚或P3口引脚，作为数据线。

2. 硬件设计思路
（1）主控芯片选择了AT89C51，其具有丰富的IO口和强大的处理能力，适合用于该项目。

（2）指南针模块采用了LSM303DLH，它集成了磁场和加速度传感器，能够提供准确的指南针数据。

（3）LCD1602液晶显示屏用于显示检测到的指南针信息，在硬件设计中需要连接正确的引脚。

3. 软件设计思路
（1）在软件设计中，需要配置AT89C51的IO口，以及I2C总线通信。

（2）通过I2C总线与LSM303DLH进行通信，获取指南针模块的原始数据。

（3）对获取的原始数据进行处理和计算，得到当前的指南针信息，确定方向。

（4）将计算得到的指南针信息通过LCD1602液晶显示屏进行显示。

（5）编写相应的函数来实现LCD1602的初始化、显示字符、显示字符串等功能。

（6）通过主循环不断更新指南针信息和LCD1602的显示。

本项目的硬件模块接线涉及到主控芯片、指南针模块和LCD1602液晶显示屏的连接。硬件设计思路是选择适合的芯片和模块，确保正常的数据传输和显示功能。软件设计思路包括配置IO口、I2C通信、数据处理和LCD1602显示功能的实现。通过这些设计，实现了一个基于单片机的电子指南针，并能够通过LCD1602显示屏显示检测到的指南针信息。

四.元器件介绍

1.LCD1602

      LCD1602液晶显示屏是一种常用的显示模块，其显示区域为16个字符和2行。它通常用于各种电子设备，如基于微控制器的项目、数字时钟和小型家电等。该显示屏可以显示字母、数字、符号和自定义图案。

2.LSM303DLH

         LSM303DLH是一种三轴加速度计和三轴磁力计的集成模块。它由意法半导体（STMicroelectronics）公司生产，可以测量加速度和磁场强度。该模块通常用于各种应用，如导航、姿态测量、运动追踪和智能手机等设备。它具有高精度和低功耗的特点，因此在许多需要精确测量运动和定位的设备中得到广泛应用。

3.AT89C51

AT89C51单片机是由意法半导（STMicroelectronics）公司生产的，具有成熟稳定、丰富的外设、低功耗、易于编程和成本低廉等优点，适合于各种嵌入式系统和控制应用。它是一种高性能、低功耗的微控制器，具有广泛的应用领域，包括工业控制、通讯、仪器仪表、汽车电子等。它采用哈佛结构，具有4KB的闪存程序存储器，128字节的RAM，32个输入/输出管脚，8位定时器/计数器和2个串行通信接口等特点。

五.总结

这个项目是基于AT89C51和LSM303DLH模块设计的电子指南针。通过LCD1602显示器，可以实时显示检测到的指南针信息。使用AT89C51作为主控芯片，搭建了整个系统的基础。通过配置引脚和初始化串口通信等必要的设置，确保单片机与其他硬件模块正常通信。-dxg
