FastBond2阶段1-基于ESP32光环境监测显示器框图设计

内容介绍

一、项目思路

这是一个简单的光感显示系统设计，使用ESP32和NB1750FVI光感传感器。以下是分点详细介绍：

硬件设计：
- 主控芯片：ESP32开发板，或类似的Arduino兼容开发板。
- 传感器：BH1750FVI数字式光线传感器，可通过标准I2C接口与主控芯片连接。
- 可选组件：LCD显示屏、LED灯、蜂鸣器等，用于显示光感值或进行告警等功能。
软件设计：
- 开发环境：Arduino IDE或MicroPython开发环境。
- 库：BH1750FVI库，可在Arduino IDE库管理器中搜索安装，或在MicroPython中使用相应的库文件。
连接硬件：
- 将ESP32开发板与BH1750FVI传感器连接，具体参考BH1750FVI库的示例代码和引脚定义。
- 可选：如果使用其他组件，例如LCD显示屏或LED灯，请将它们连接到ESP32的相应引脚。
编程：
- 在Arduino IDE中编写代码，或在MicroPython中编写脚本，以初始化BH1750FVI传感器，并使用适当的函数读取光感值。
- 可选：根据需要进行数据处理和告警处理，例如将光感值与阈值进行比较，并在LCD显示屏或LED灯上显示告警信息。
光感显示：
- 在LCD显示屏或其他组件上显示光感值，以为用户提供实时的光照强度信息。
- 可选：基于阈值进行告警处理，例如通过LED灯或蜂鸣器发出告警信息，吸引用户的注意力。

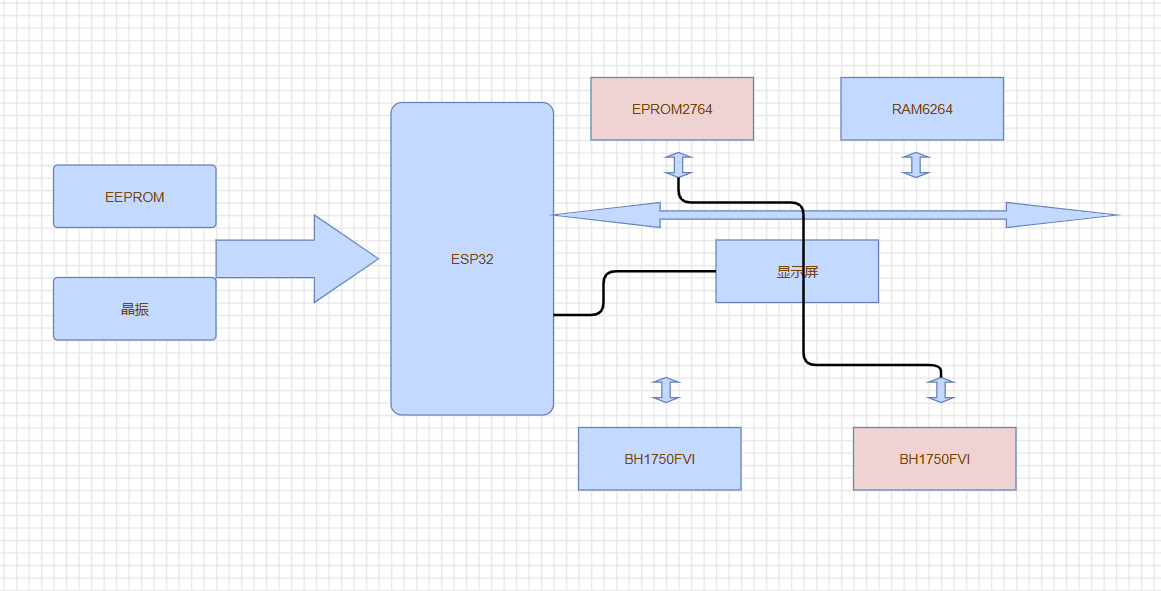

二、方案框架

FiGeSgzW5UF27jpVNFBTlfGRtj3N

方案框图

https://www.digikey.cn/schemeit/project/光环境监测显示器-a76659d675a9482780b609d850b21f45

https://www.digikey.cn/schemeit/project/detail/4fd54dc7048a46a2a8abe22e3cf367a2

主要元器件：

ESP32-WROOM-32E-N4 乐鑫科技（Espressif）

BH1750FVI数字式光线传感器

主控芯片:乐鑫ESP32

ESP32是一种广泛使用的低功耗、高性能的Wi-Fi和蓝牙开发板，它由乐鑫科技开发并广泛使用。ESP32开发板基于双核Tensilica LX6处理器运行，并集成了Wi-Fi和蓝牙连接功能。它还具有多个GPIO引脚，以及多个通用串行总线（如SPI和I2C）来支持各种传感器和设备的连接。ESP32开发板可通过Arduino IDE或MicroPython等开发环境进行编程和控制。

模组提供丰富的外设接口,包括UART ,PWM , SPI , I2S, I2C,ADC , LCD, DVP,RMT(TX/RX),脉冲计数器, USB OTG , USB Serial/JTAG , SDIO , DMA 控制器, TWAI控制器,温度传感器,电容式传感器和多个IO口。
模块具有多种特有的硬件安全机制。硬件加密加速器支持AES、SHA 和RSA算法。其中的RNG、HMAC和数字签名(Digital Signature)模块提供了更多安全性能。其他安全特性还包括Flash加密和安全启动(secure boot)签名验证等。完善的安全机制使芯片能够完美地应用于各种加密产品。模块支持低功耗蓝牙:Bluetooth5 , Bluetoothmesh 。蓝牙速率支持:125Kbps,500Kbps,1Mbps,2Mbps。支持广播扩展，多广播，信道选择。
支持蓝牙和WIFI，就意味着可以进行很多的无线连接；同时乐鑫提供了大量的开源库，包括语音识别Skainet，可以方便的进行后期扩展。

BH1750FVI数字式光线传感器

BH1750FVI是一种数字式光线传感器，集成在单个芯片中，并支持I2C接口。它可以测量周围环境的光照强度值，并提供高精度和高分辨率的结果。BH1750FVI数字式光线传感器可通过标准的I2C接口与各种微控制器连接，并提供多个不同的测量范围和分辨率选项。BH1750FV具有多种测量模式和分辨率选项，可以根据应用需求进行调整。它可以测量出非常低的光照强度，并且具有高灵敏度和高动态范围，以适应不同环境下的测量要求。

该传感器具有内部自动亮度调节和滤波功能，可以提供稳定和准确的测量结果。它还具有低功耗特性，适合应用于需要长期监测光照强度的场景，如室内照明系统、光敏灯控制、光照监测等。使用BH1750FV传感器，您可以轻松获取光照强度值，并根据应用需求进行相应的控制和决策。无论是在家庭自动化、室内照明还是农业环境监测等领域，BH1750FV传感器都可以提供可靠的光照监测解决方案。

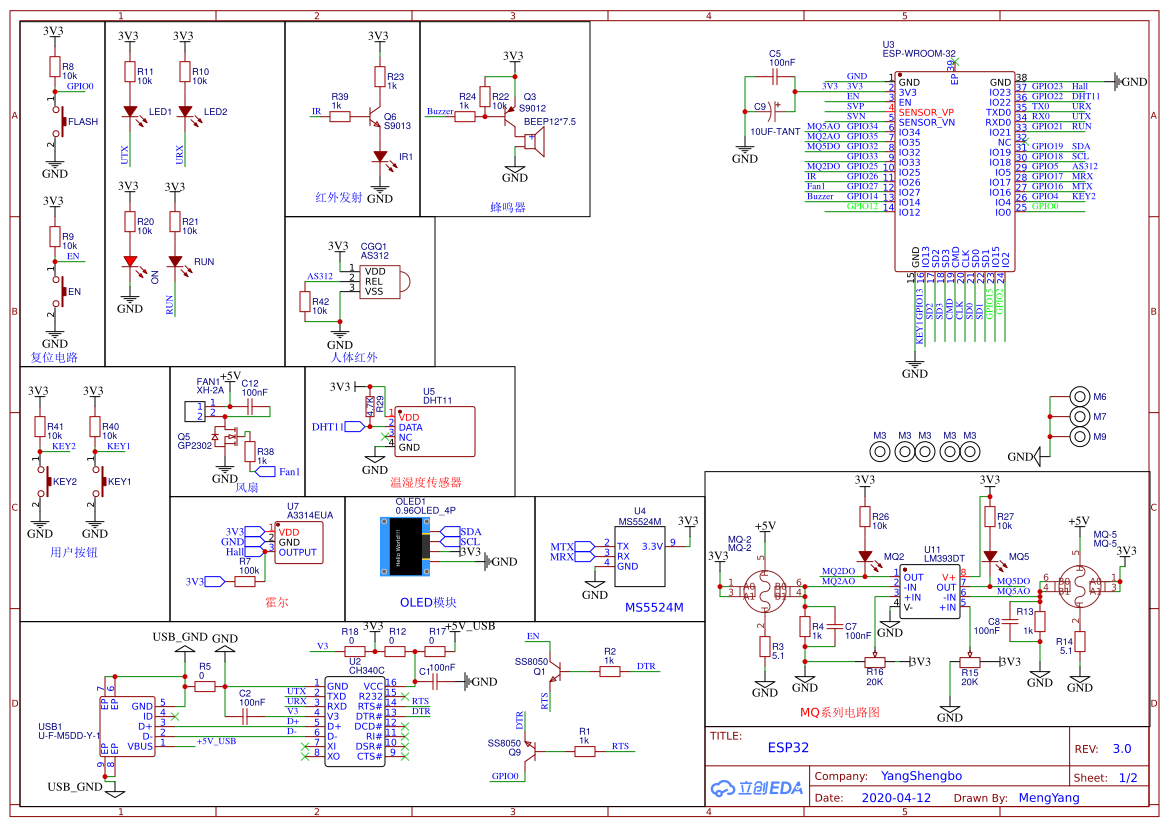

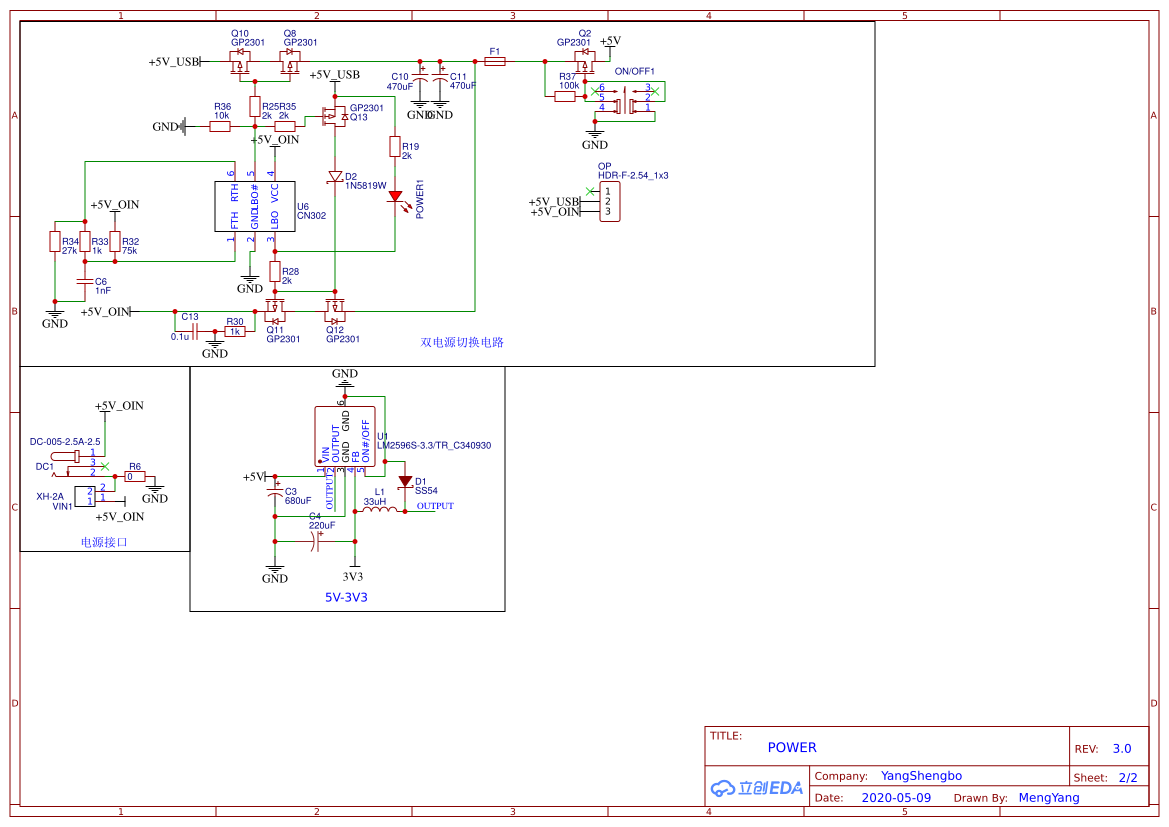

三、电路图

FgQbQSEqfKraUhzhQs5vNqHig9_-

Fp_ZpJFNB0ztankqYokytsP46RP1

四、总结

这是一个简单的光感显示系统设计，使用ESP32和BH1750FVI光感传感器。通过连接硬件，编写相应的代码实现传感器的初始化和读取光感值的功能。通过LCD显示屏或其他输出设备，将光感值显示给用户。可选的功能包括数据处理和告警处理，如与阈值比较和告警信息的显示。整个系统能够实时监测光照强度并提供相应的显示和处理功能。
