FastBond2阶段1-基于ESP32的电动窗帘
本产品可通过智能家具控制软件,也可通过本地WIFI和蓝牙,对电动窗帘远处控制,同时内置光线传感器,当光强超过阈值时自动伸缩关闭窗帘
标签
嵌入式系统
ESP32
FastBond第二季
KKEVA
更新2023-11-20
638

一、项目思路:

1. 简介和背景: 本产品可通过智能家具控制软件,也可通过本地WIFI和蓝牙即ESP32上的相关模块,对电动窗帘进行远处控制,同时内置光线传感器,由用户在控制软件中设定一个阈值,当光强超过阈值时自动伸缩开启关闭窗帘,也可用户自定义一个时间段,定时自动开关帘,多个控制控制方式,给了用户更多的选择权力,方便了产品的使用形态。

2. 功能特点:

  • 可通过智能家具控制软件,也可通过本地WIFI和蓝牙,对电动窗帘进行远处控制
  • 光照传感器自动判断是否需要关帘
  • 使用DS1302结合ESP32时间控制算法,自动完成定时开关帘

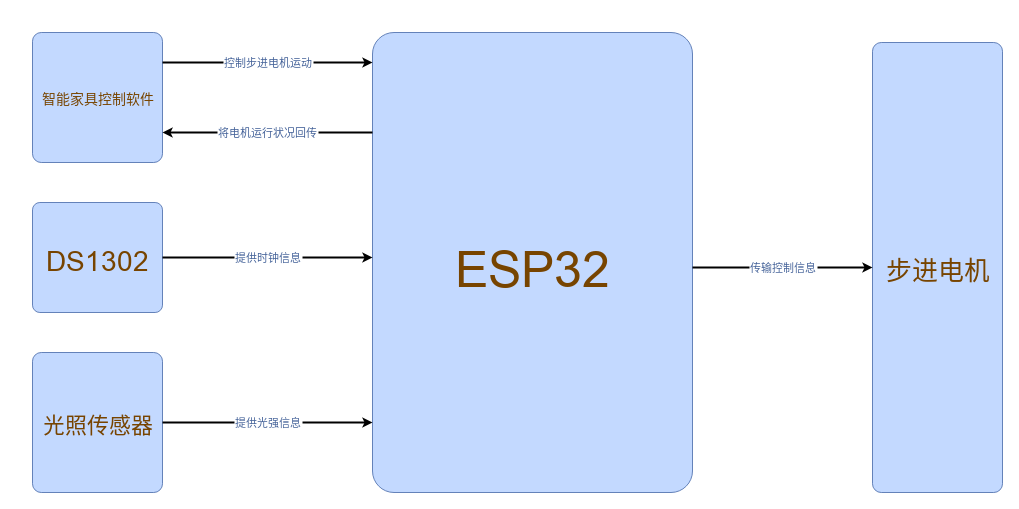

二、方案框图

根据比赛要求,这次使用得捷的Scheme-it来设计框图,非常方便!!后续要好好看看,在更多的项目上用起来!

本项目的主要框图如下,得捷网站链接如下:电动窗帘

FhpMj17obFitfKlzSW_HR530WMIC

三、元器件介绍

主要器件:

1.ESP32

2.DS1302

3.BH1750

4.步进电机

1.ESP32

ESP32是由Espressif Systems公司开发的一款备受欢迎的开源嵌入式系统芯片。这款芯片具备强劲的性能和多样的功能,适用于各种物联网(IoT)应用和嵌入式项目。其特点包括:

  1. 双核处理器:ESP32拥有两个处理核心,能够并行运行多线程应用程序,提高处理性能和多任务处理能力。

  2. Wi-Fi和蓝牙:内置Wi-Fi和蓝牙功能,为设备连接互联网和其他设备提供了理想的解决方案。

  3. 低功耗特性:ESP32提供多种低功耗模式,适用于电池供电的应用,有助于延长电池使用寿命。

  4. 丰富的外设:芯片内集成了多种外设,包括GPIO引脚、模拟输入、SPI、I2C、UART等,可用于连接各种传感器和设备。

  5. 安全保障:支持加密通信和安全引导功能,为数据和设备的安全性提供了保护。

  6. 开发生态系统:Espressif提供了丰富的开发工具、详尽的文档和社区支持,使开发者能够轻松上手。

总而言之,ESP32作为一款性能强劲、灵活多样的嵌入式系统芯片,在各种项目和应用中大放异彩,尤其在物联网领域备受欢迎。其丰富的功能和低功耗设计使它成为连接设备和传感器到互联网的关键技术。

FvI-7RZRKTeUFQ6Fz8wuMJqlajcf

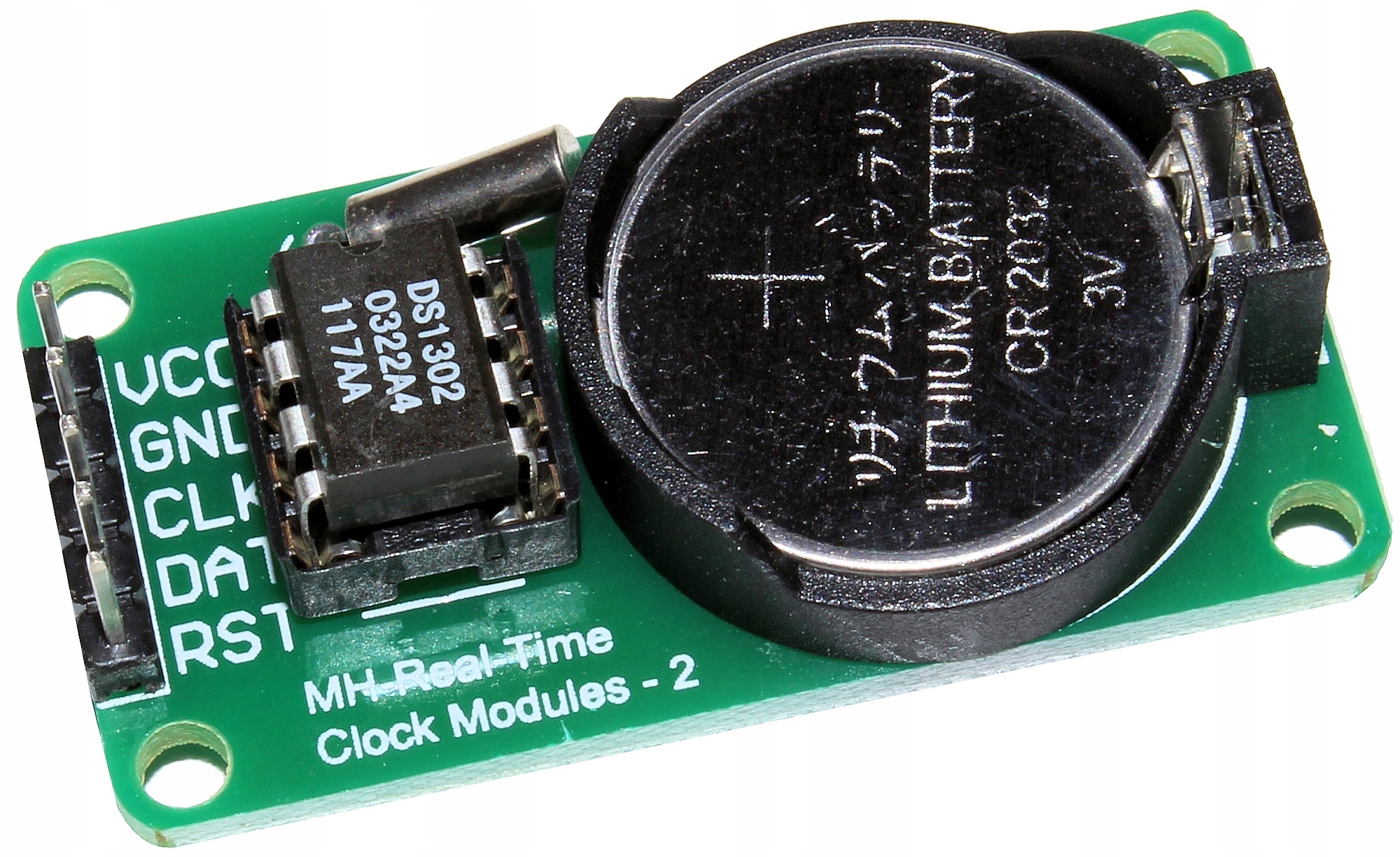

2.DS1302

DS1302是一款低功耗的实时时钟(RTC)芯片,通常用于嵌入式系统和电子设备中,以提供准确的时间跟踪和日期功能。以下是DS1302的主要特点:

  1. 低功耗设计:DS1302采用低功耗设计,使其非常适合电池供电的嵌入式应用,能够在低功耗模式下长时间运行。
  2.  实时时钟功能:DS1302能够提供准确的时间和日期信息,包括秒、分钟、小时、日期、月份和年份。
  3.  多功能接口:DS1302通常具有多功能接口,包括串行接口(通常称为3线接口),允许微控制器或其他控制器与其通信。
  4. 温度补偿:一些DS1302型号具有温度补偿功能,可以校正时间跟踪的精度,使其在不同温度条件下更加准确。
  5.  电池备份:DS1302通常具有电池备份功能,即使在主电源断电时也能保持时间和日期信息,确保不会丢失数据。

DS1302是一款可靠的实时时钟芯片,广泛应用于各种嵌入式系统、电子设备和计时应用中。它提供了精确的时间跟踪功能,同时具有低功耗和电池备份等功能,使其成为许多电子项目和应用的理想选择。

FuzF1HdkiSYCvYvq2oISJhf8X8zH

3.BH1750

BH1750是一种数字光照度传感器,用于测量周围环境的照度水平。以下是BH1750的简介:

  1. 光敏元件:BH1750采用了一种高灵敏度的光敏元件,可以捕捉光线的强度。
  2.  数字输出:它提供了数字输出,因此读取和处理测量数据非常方便。通常,BH1750采用I2C接口进行通信。
  3.  宽动态范围:BH1750具有广泛的测量范围,通常从1 lux到65,535 lux(取决于型号)。
  4. 高分辨率:这个传感器通常提供高分辨率的测量数据,可以精确地捕捉光线强度的微小变化。
  5.  低功耗:BH1750的低功耗设计使其适用于依赖电池供电的移动和无线设备。
  6. 多种应用:BH1750广泛用于各种应用,如自动照明控制、环境监测、智能家居系统和其他需要测量光照度的场景。
  7. 简化集成:由于其数字输出和标准接口,集成到各种电子设备和嵌入式系统中相对容易。

总之,BH1750数字光照度传感器是一种强大的工具,可用于测量环境中的光照水平。其高分辨率、低功耗和简化的集成使其成为各种应用的理想选择,从智能照明系统到气象站和更多领域。

FktpDgT8s9HQsnjcHLpAqUAqMIBN

四、总结

通过参与本次FastBond活动,我不仅拓宽了对物联网产品的了解,包括其广泛的应用范围和多样的功能,还深入思考了自己的专业技能如何在物联网领域发挥更大的作用。通过使用Scheme-it进行原理图绘制,我得以更清晰地规划产品设计的思路,将创意转化为可行的方案。此外,通过DigiKey商城的便捷工具,我更轻松地选取适合项目的元件,简化了采购流程。

未来,我充满期待,将继续参与各类项目,不断磨练自身技能,不断进步。这个过程将使我更深入地了解物联网领域,提高我的实际工程能力,并帮助我在未来的项目中取得更大的成功。



附件下载
Scheme-it-export-____-2023-11-07-15-48.pdf
