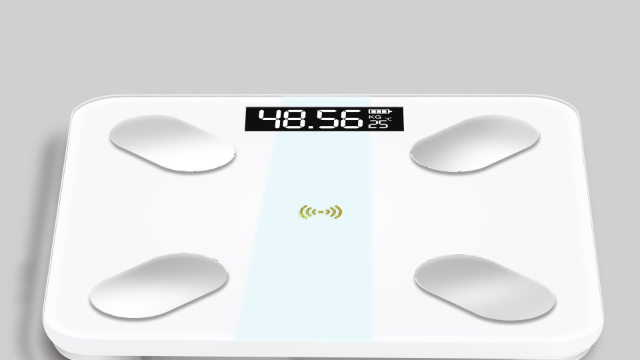

一、项目背景

       在现代社会中，越来越多的人开始关注自己的健康和身体状况。保持适当的体重对于身体健康和预防疾病至关重要。然而，准确测量和监控体重对许多人来说仍然是一个挑战。传统的体重测量方法，如机械体重秤或普通电子体重秤，虽然已经普遍使用，但其准确性和功能有限。此外，人们对于自己的体重数据的记录和分析需求也越来越高。因此，设计一款准确、易于使用且功能丰富的健康体重秤显得尤为重要。

二、项目介绍

       健康体重秤项目的目标是开发一款集准确性、用户友好性和多功能性于一体的体重测量设备。通过该设备，用户可以及时了解自己的体重情况，并根据体重数据进行合理的健康管理。此外，还可以提供BMI计算功能，帮助用户更全面地了解自己的体型健康状况。为了满足用户的需求，健康体重秤项目将采用最新的传感器技术、嵌入式微控制器和用户友好的界面设计。通过结合蓝牙连接技术，用户可以将测量结果方便地传输到智能手机或其他设备上的应用程序中进行进一步的分析和记录。该项目的背景源于对人们健康意识日益增强以及对个人健康管理需求的迫切性。通过设计一款准确、可靠且方便使用的健康体重秤，可以帮助用户更好地掌握自己的体重数据，并通过数据分析做出适当的健康调整和管理。这将为用户提供坚实的健康基础，促进整体的健康状况和生活质量的提升。

三、设计框图

 系统框图使用 Scheme-it 工具绘制。Scheme-it 是一款在线原理图和图表绘制工具，能让让户在浏览器网页中创建并分享自己的技术布局设计。 该工具包括了构建电路所需的一整套原理图符号以及集成式 Digi-Key 目录，支持将产品图片和图像插入您的设计中。该工具还包括一个集成式物料清单 (BOM)，以便用户将每个通用符号或制造商元件与一个 Digi-Key 零件编号相关联。同时，也支持框图导出为png、pdf以及KiCad做后续开发。

四、主要元件

1. 乐鑫ESP32

   ESP32是一种低功耗、高性能的微控制器芯片，由乐鑫科技（Espressif Systems）开发。它结合了Wi-Fi和蓝牙技术，使其成为物联网应用程序的理想选择，同时具备低功耗、超低延迟、高安全性和易于开发等优势。

   ESP32芯片特点：

   1. 双核处理器：ESP32拥有两个Tensilica Xtensa LX6内核的处理器，最高主频可达240MHz，可大大提高处理性能。

   2. Wi-Fi ：ESP32 芯片内置了Wi-Fi功能，支持802.11 b/g/n/e/i协议，最高传输速率可达150Mbps，支持多种Wi-Fi安全协议，包括WPA/WPA2、WEP、AES等。

   3. 蓝牙：ESP32芯片还内置了蓝牙4.2和蓝牙低功耗（BLE）技术，使其成为领先的BLE设备生产解决方案之一。

   4. 低功耗：ESP32使用的芯片制程小于40nm，使得其功耗非常低，同时通过低功耗模式机制，使得通过Wi-Fi和Bluetooth通信时的功耗可以得到很好的控制。

   5. 外设：ESP32芯片拥有多种外设，包括12位 ADC、DAC、IR发射器和接收器、SPI、I2C、UART等通信协议。它还具有更多的外设，如定时器、PWM端口、RTC、定时器、SD卡接口、温度传感器等。

   6. 易于开发：ESP32附带了广泛的软件开发工具包(ESP-IDF)，提供高性能实时操作系统、TCP/IP协议，以及支持多种编程语言(如C、C++、Python等)的开发环境。

   总的来说，ESP32的低功耗、高性能和全功能使得它成为物联网和嵌入式系统应用的理想选择。

2. OLED12864

   OLED12864是一种基于OLED（Organic Light Emitting Diode）技术的显示屏规格。它是一种被广泛应用于电子设备、嵌入式系统和DIY项目中的显示屏。以下是关于OLED12864的一些介绍：

   1. 分辨率：OLED12864的分辨率为128x64像素，意味着它可以在屏幕上显示128个像素的宽度和64个像素的高度。

   2. OLED技术：与传统的LCD（Liquid Crystal Display）不同，OLED采用有机发光二极管作为像素点，当电流通过时发出光。这种技术使OLED显示屏具有更高的对比度和更鲜艳的颜色，同时也具备较低的功耗。

   3. 高对比度：OLED12864显示屏的面板特性使其能够提供非常高的对比度。黑色显示非常深黑，白色显示非常明亮，这使得图像和文字在屏幕上显示得非常清晰。

   4. 自发光：OLED屏幕是自发光的，不需要背光模块。这意味着OLED12864可以在低光照条件下获得更好的视觉效果，且耗电较低。

   5. 快速刷新率：由于OLED屏幕没有液晶分子的转变过程，它有更快的响应时间和刷新率。这使得在OLED12864上显示动态内容或快速移动的图像时非常流畅。

   6. SPI/I2C接口：OLED12864通常使用SPI（Serial Peripheral Interface）或I2C（Inter-Integrated Circuit）接口与微控制器或其他设备进行通信。这使得它在各种电子项目中的集成和控制非常方便。

   总之，OLED12864是一种高对比度、鲜艳色彩、快速刷新率和低功耗的OLED显示屏规格，适用于各种应用场景。它在嵌入式系统、DIY项目和电子设备中得到了广泛应用。

3. ATmega328P微控制器

   ATmega328P是Microchip（前身为Atmel）推出的一款8位微控制器。它是AVR系列微控制器中的一员，广泛应用于各种嵌入式系统和电子设备中。以下是关于ATmega328P微控制器的一些特点和特性：

   1. 架构和核心：ATmega328P采用Harvard架构，基于RISC（精简指令集计算机）核心。它具有33个通用IO引脚和一组功能丰富的外设。

   2. 频率和时钟：ATmega328P拥有内部振荡器和外部晶体振荡器支持。在外部晶体振荡器模式下，最高工作频率可达20MHz。

   3. 存储器：ATmega328P具有32KB的Flash程序存储器，可用于存储用户程序。它还有2KB的SRAM用于数据存储，以及1KB的EEPROM用于非易失性数据存储。

   4. 通信接口：ATmega328P支持多种通信接口，如UART串口、SPI和I2C总线。这些接口使其能够与其他设备进行数据传输和通信。

   5. 引脚功能：ATmega328P的引脚可以配置为输入或输出，并且可以实现多种功能，如PWM输出、ADC输入、外部中断等。

   6. 低功耗特性：ATmega328P具有多种低功耗模式，包括睡眠模式和省电模式。这使其非常适合需要长时间运行的电池供电设备和低功耗应用。

   7. 开发工具和编程语言：ATmega328P的开发可以使用AVR Studio、Atmel Studio等集成开发环境。它还支持使用C语言和汇编语言进行编程。

   8. 应用领域：由于其低成本、低功耗和丰富的外设，ATmega328P广泛应用于各种嵌入式系统和电子设备中。例如，Arduino Uno开发板就使用了ATmega328P作为主控制器。

   总的来说，ATmega328P是一款功能强大的8位AVR微控制器，适用于各种嵌入式系统和电子设备。它具有丰富的外设和通信接口，灵活的引脚功能配置，以及低功耗特性，适合于各种应用和项目。

4. 蓝牙模块

   蓝牙模块是一种用于实现蓝牙无线通信的硬件设备。它可以将设备与其他蓝牙设备进行无线连接和通信，常用于无线传输数据、音频、图像等应用。以下是蓝牙模块的一些特点和应用：

   1. 通信方式：蓝牙模块使用蓝牙协议栈来实现设备之间的通信。它采用了低功耗的射频技术，通信距离一般在10米到100米之间，取决于模块的功率和环境条件。

   2. 功耗特性：蓝牙模块通常具有低功耗的特点，适合用于电池供电的设备。一些蓝牙模块支持节能模式，可以在不需要通信时进入低功耗状态，延长电池寿命。

   3. 数据传输：蓝牙模块可以进行可靠且安全的数据传输。它支持不同的数据传输模式，如串口通信（SPP协议）、无线音频传输（A2DP协议）、文件传输等。蓝牙模块也可以支持蓝牙网关或适配器功能，使非蓝牙设备也能通过蓝牙与其他设备进行通信。

   4. 应用领域：蓝牙模块应用广泛，涵盖了各个领域。一些常见的应用包括无线耳机、蓝牙音箱、智能家居设备、无线传感器网络、智能医疗设备、汽车蓝牙系统等。蓝牙模块也是物联网（IoT）中连接设备的重要组成部分。

   5. 配置和控制：蓝牙模块通常通过串口或其他通信接口与主控制器（如微处理器或单片机）连接。用户可以通过发送AT指令或配置软件来控制和配置蓝牙模块的参数，如名称、密码、通信速率等。

   6. 兼容性和模块选择：蓝牙模块有各种型号和规格可供选择，用户可以根据具体需求选择合适的模块。一些常见的蓝牙模块供应商包括TI（Texas Instruments）、CSR、Nordic Semiconductor等。

   需要注意的是，使用蓝牙模块时，应确保设备的蓝牙模块与所需的蓝牙协议版本兼容，并遵循相应的认证和标准规范，以确保设备的互操作性和安全性。

5. HX711负荷传感器

   HX711是一款专用于测量负荷或重量的高精度放大器和24位ΔΣ模数转换器（ADC）芯片。它广泛应用于各种需要测量重量或负荷的应用中，如厨房秤、工业称重设备、医疗设备等。

   以下是HX711负荷传感器的一些特点和特性：

   1. 高精度：HX711采用24位ΔΣ模数转换器，具有高精度的模拟到数字信号转换能力。它可以测量微小的重量变化，通常精度可达到几个毫克或更高。

   2. 低噪声：HX711通过内部低噪声放大器和滤波技术，可以有效抑制噪声和干扰，提高测量的准确性和稳定性。

   3. 可调增益：HX711具有可调增益功能，可以根据不同的应用需求选择合适的增益设置，以适应不同范围的负荷测量。一般来说，它可以支持1、2、64和128四个不同的增益设置。

   4. 数字接口：HX711通过串行接口（如SPI或I2C）与主控制器（如微处理器或单片机）进行通信。这样，用户可以方便地将HX711与其他电子系统集成。

   5. 电源和电压范围：HX711工作电源范围为2.6V至5.5V，适合于各种电池供电或外部电源供电的应用。

   6. 高速采样率：HX711具有较高的采样率，可以高效地进行重量或负荷的测量。常见的采样率可以达到10-80次每秒，根据具体应用需求可调节。

   7. 自校准和线性补偿：HX711支持自动校准和线性补偿功能，可以校准传感器的零点偏移和灵敏度误差，提高测量的准确性。

   需要注意的是，HX711只是芯片本身，实际的负荷传感器则需要通过HX711连接电路将其与载重平台或负载传感器连接起来。在使用HX711负荷传感器时，应根据其技术规格和应用需求进行正确的电路连接和参数配置，以获得准确和可靠的重量或负荷测量结果。

五、心得体会

       本项目为硬禾赛事的第一阶段框图设计，项目尚属于设计阶段，对实物充满了期待，也明白制作过程中会有重重困难，鼓励自己坚持下去完成项目。
