实验任务：

•  通过编程完成对5种以上元器件特性的测量，比如：
  • 电阻
  • 电容
  • 电感
  • 二极管
  • 三极管
  • 能够自动识别元器件
• 在OLED屏幕上通过图形化的界面显示各种元器件的符号及测量得到的信息

以上完成对元件的自动识别，电阻电容二极管三极管参数测量.

      参考之前的CH579F元器件特性测试仪， 本次基于STM32G031的最小系统模块，在之前的代码上进行移植，修复了电感无法识别的BUG

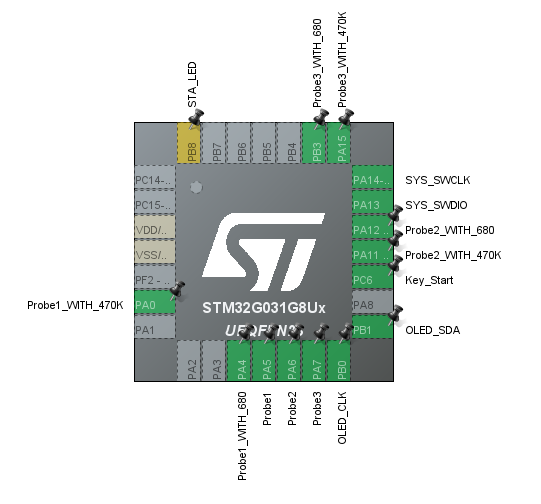

首先建立CubeIDE工程, 配置引脚和片内外设如下:

其中Probe是直接通过ADC测量的引脚;

STA_LED为核心上的指示灯, 与TIM16模块连接, 后来因为FLASH占用量过高, 将此模块代码取消.

为了移植适配参考的代码,的修改部分代码片段:

1. 修改IO功能, 其中当IO配置为浮空时, 直接将其初始化为模拟模式

   /*******************************************************************************
   * Function Name  : MeasurePort_Init
   * Description    : 初始化测试端口模式
   * Input          : 	port: 端口选择
   		 	mode: 端口模式选择
   		 	level: 引脚输出电平设置，端口模式为浮空时任意设置即可
   * Return         : None
   *******************************************************************************/
   void MeasurePort_Init(MEASUREPORT port, PORTMODE mode, uint8_t level)
   {
   	switch(mode)
   	{
   		case PORT_WITH_NONE:
   			GPIO_ModeCfg(port.PIN_WITH_NONE, GPIO_MODE_OUTPUT_PP);
   			HAL_GPIO_WritePin(port.PIN_WITH_NONE.GPIO_Port,port.PIN_WITH_NONE.PIN,level);
   			GPIO_ModeCfg(port.PIN_WITH_680, GPIO_MODE_ANALOG);
   			GPIO_ModeCfg(port.PIN_WITH_470K, GPIO_MODE_ANALOG);
   			break;

   		case PORT_WITH_680:
   			GPIO_ModeCfg(port.PIN_WITH_NONE, GPIO_MODE_ANALOG);
   			GPIO_ModeCfg(port.PIN_WITH_680, GPIO_MODE_OUTPUT_PP);
   			HAL_GPIO_WritePin(port.PIN_WITH_680.GPIO_Port,port.PIN_WITH_680.PIN,level);
   			GPIO_ModeCfg(port.PIN_WITH_470K, GPIO_MODE_ANALOG);
   			break;

   		case PORT_WITH_470K:
   			GPIO_ModeCfg(port.PIN_WITH_NONE, GPIO_MODE_ANALOG);
   			GPIO_ModeCfg(port.PIN_WITH_680, GPIO_MODE_ANALOG);
   			GPIO_ModeCfg(port.PIN_WITH_470K, GPIO_MODE_OUTPUT_PP);
   			HAL_GPIO_WritePin(port.PIN_WITH_470K.GPIO_Port,port.PIN_WITH_470K.PIN,level);
   			break;

   		case PORT_FLOATING:
   			GPIO_ModeCfg(port.PIN_WITH_NONE, GPIO_MODE_ANALOG);
   			GPIO_ModeCfg(port.PIN_WITH_680, GPIO_MODE_ANALOG);
   			GPIO_ModeCfg(port.PIN_WITH_470K, GPIO_MODE_ANALOG);
   			break;

   		default:
   			break;
   	}
   }

2. IO的初始化直接调用HAL库函数

   /*******************************************************************************
   * Function Name  : GPIO_ModeCfg
   * Description    : GPIO模式配置
   * Input          : pin: 端口选择
                      mode: 输入输出模式
   * Return         : None
   *******************************************************************************/
   void GPIO_ModeCfg(GPIO_PIN pin, uint32_t mode)
   {
     GPIO_InitTypeDef GPIO_InitStruct = {0};
     HAL_GPIO_DeInit(pin.GPIO_Port, pin.PIN);
     GPIO_InitStruct.Pin = pin.PIN;
     GPIO_InitStruct.Mode = mode;
     HAL_GPIO_Init(pin.GPIO_Port, &GPIO_InitStruct);
   }​

3. 修改ADC代码采集功能

   void ADC_ChannelCfg(uint16_t ch)
   {
     ADC_ChannelConfTypeDef sConfig = {0};
     GPIO_InitTypeDef GPIO_InitStruct = {0};
   switch (ch) {
     case TP1:
       GPIO_InitStruct.Pin = Probe1_Pin;
       sConfig.Channel = ADC_CHANNEL_5;
       break;
     case TP2:
       GPIO_InitStruct.Pin = Probe2_Pin;
       sConfig.Channel = ADC_CHANNEL_6;
       break;
     case TP3:
       GPIO_InitStruct.Pin = Probe3_Pin;
       sConfig.Channel = ADC_CHANNEL_7;
       break;
     default:
       break;
   }

     GPIO_InitStruct.Mode = GPIO_MODE_ANALOG;
     //GPIO_InitStruct.Pull = GPIO_NOPULL;
     HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
     HAL_ADC_ConfigChannel(&hadc1, &sConfig);

   }​

4. 真实电压转换采用HAL库内置

   /*******************************************************************************
   * Function Name  : ADC_RealVol
   * Description    : ADC实际电压值计算
   * Input          : val: ADC的值
   * Return         : (double)实际电压值
   *******************************************************************************/
   double ADC_RealVol(uint16_t val)
   {
       return (__HAL_ADC_CALC_DATA_TO_VOLTAGE(VDDA_APPLI, val, ADC_RESOLUTION_12B)/1000.0);
   }
   ​

其他代码部分移植源于沁恒的参考设计

检测与配置部分在视频中有所讲解

代码在后续文档中打包

总结:

个人觉得代码还是有一些臃肿, 必要时可能会因为FLASH空间占用, 牺牲一定的阅读性

完成项目之时恰赶上开学临近, 虽然项目有放宽提交, 但还是有点粗糙, 后期还要再修剪一番

会更新在项目后
