项目介绍
基于STM32F030的超声波测距仪，设备包含：
- STM32F030单片机
- oled显示
- 超声波模块
- 锂电池充电电路
- 锂电池
- 2个按键

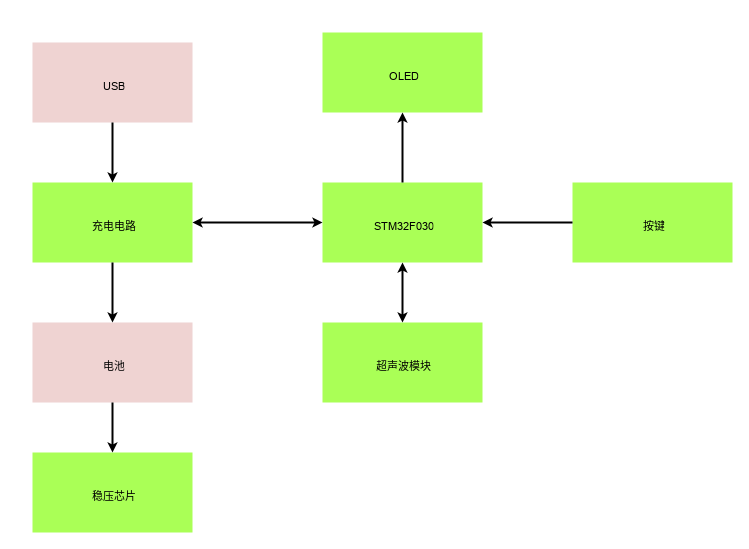

方案框图
https://www.digikey.cn/schemeit/project/超声波测距仪-b1e21408a56b4a19a8c773c7bba363a7
按下按键启动超声波测距功能，STM32F030通过超声波模块发送超声波，当超声波碰到远处障碍物的时候反射，被超声波模块接收到返回的信号，STM32F030通过比对两次时间的差计算出距离，通过oled进行显示。
Scheme-it工具介绍
Scheme-it是一款无需安装即可使用的便捷电路设计工具。它内置了丰富的参考设计库和符号库，覆盖了多个领域的设计文件和通用符号，让用户可以轻松选择并修改适合自己需求的设计。此外，Scheme-it还与Digi-Key元件目录相连，使用户能够快速查找和选择所需元件，极大地简化了设计过程。
除了功能强大的参考设计库和符号库外，Scheme-it还支持多种输出格式，并提供实时协作功能，使团队协作更加高效。用户可以将设计导出为图像、PDF、SVG和DXF等格式，并能够在同一设计上进行多人实时协作，方便分享和编辑设计。
综上所述，Scheme-it为电子设计师和爱好者提供了便捷而强大的设计平台，简化了电路设计流程，有助于用户快速实现其设计理念。
方案中可能用到的规定厂商元器件介绍
1.STM32F030
STM32F030 是一款性能强劲且功能丰富的 32 位微控制器，具备丰富的外设和灵活的配置特性。包含高性能Arm®Cortex®-M0 32位RISC内核、高速嵌入式存储器(高达256 KB的闪存和高达32 KB的SRAM)以及广泛的增强型外设和I/O。STM32F030F4P6提供标准通信接口(最多两个I2C、最多两个SPI和最多六个USART)、一个12位ADC、七个通用16位定时器和一个高级控制PWM定时器。STM32F030F4P6微控制器的工作温度范围为-40至+85°C，电源电压为2.4至3.6V。一组全面的节能模式允许设计低功耗应用。
这使得它非常适合用于超声波测距仪的设计。通过充分利用 STM32F030 的定时器、GPIO 和 ADC 等外设，我们可以实现超声波传感器的驱动与数据采集。此外，STM32F030 还拥有低功耗特性，可在电源管理方面提供支持，从而延长测距仪的使用时间。
对本大赛的心得体会（包括意见或建议）
设计超声波测距仪需要考虑超声波传感器的选型和驱动、信号处理算法以及人机交互界面等方面。在超声波传感器的选型上，我们需要选择合适的超声波发射和接收模块，并利用 STM32F030 的定时器和 GPIO 实现超声波信号的发射与接收。同时，针对接收到的超声波信号，需要设计合适的信号处理算法，如时间差测量法（TDOA）或脉冲回波宽度测量法（PW-EM）来计算距离值。设计 LCD 显示屏，让用户能够直观地获取测距信息。
在整个设计过程中，我还发现了一些需要特别关注的问题。首先，超声波信号的传播特性和环境因素会对测距精度产生影响，需要进行充分的测试和校准。其次，软件部分的编程也至关重要，需要编写稳定可靠的信号处理算法和用户界面程序，确保测距仪的可靠性和易用性。
总的来说，设计基于 STM32F030 的超声波测距仪是一个综合考量硬件和软件的创新工程。通过充分发挥 STM32F030 的性能和外设特性，结合合适的超声波传感器和人机交互装置，我们可以设计出一款功能强大、精准可靠的超声波测距仪系统。这个设计过程不仅提升了我的硬件设计和编程能力，也让我对传感器应用和信号处理技术有了更深入的了解。
