一、项目思路
这是一个简单的烟雾报警器系统设计，使用ESP32和MQ-2烟雾传感器
1.项目功能：
- 烟雾检测：通过MQ-2烟雾传感器实时监测环境中的烟雾浓度。
- 报警通知：在检测到烟雾时，通过手机应用程序或者推送通知等方式发送警报给用户。
- 声光报警：当检测到烟雾时，系统同时触发蜂鸣器发出警报声音和LED灯闪烁以引起用户的注意。
- 远程控制：通过手机应用程序或者远程控制方式，用户可以远程监控和控制烟雾报警系统，例如启用/禁用报警功能、调整报警阈值等。
2.项目实施步骤：
- 硬件连接：连接ESP32开发板和MQ-2烟雾传感器，以及蜂鸣器和LED灯。
- 软件编程：1.配置ESP32开发环境和安装必要的库。2.编写代码初始化ESP32和MQ-2传感器。
- 设定合适的烟雾报警阈值。
- 创建一个循环，在每次迭代中读取MQ-2传感器的数值，并进行烟雾浓度检测。
- 如果烟雾浓度超过设定阈值，触发报警动作，如触发蜂鸣器声音和LED灯闪烁，并发送报警通知给用户。
3.测试和调试：
- 测试整个系统的功能和稳定性，并进行必要的调整和修复。
二、方案框架

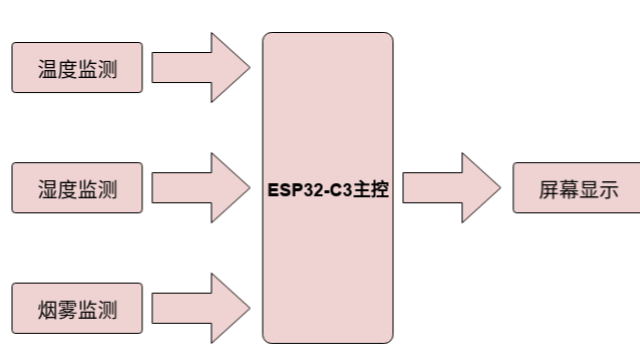

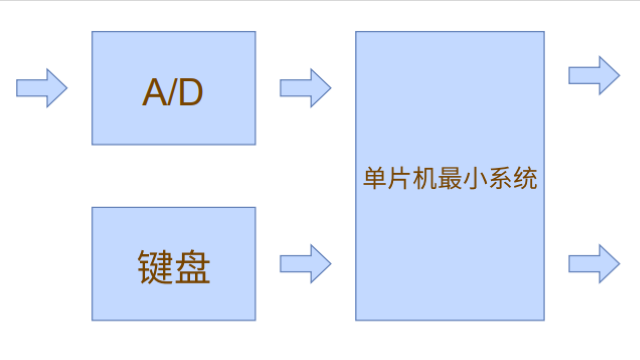

方案框图
https://www.digikey.cn/schemeit/project/detail/b89ec5997af2450a9e4365b9209c2905
https://www.digikey.cn/schemeit/project/烟雾j-b89ec5997af2450a9e4365b9209c2905
主要元器件：
ESP32-WROOM-32E-N4 乐鑫科技（Espressif）
MQ-2烟雾传感器：用于检测空气中的烟雾浓度。
蜂鸣器：用于发出报警声音。
LED灯：可选，用于发出视觉报警信号。
主控芯片:乐鑫ESP3253
ESP32-S3 是一款集成2.4GHzWi-Fi和Bluetooth5(LE)的MCU芯片 , 支持远距离模式(Long Range)。ESP32-S3搭载Xtensa@32位LX7双核处理器,主频高达240 MHz,内置512KB SRAM(TCM),具有45个可编程GPIO 管脚和丰富的通信接口。ESP32-S3支持更大容量的高速Octal SPI flash和片外RAM,支持用户配置数据缓存与指令缓存。
ESP32-S3芯片具有行业领先的低功耗性能和射频性能，支持WiFi IEEE802.11b/g/n协议和Bluetooth5 。该芯片搭载Xtensa-R32位LX7 双核处理器，工作频率高达240 MHz。支持二次开发，无需使用其它微控制器或处理器。芯片内置512KB SRAM ,384KBROM , 16KBRTC SRAM。芯片支持多种低功耗工作状态，能够满足各种应用场景的功耗需求。芯片所特有的精细时钟门控功能、动态电压时钟频率调节功能、射频输出功率可调节功能等特性，可以实现通信距离、通信速率和功耗之间的最佳平衡。
模组提供丰富的外设接口,包括UART ,PWM , SPI , I2S, I2C,ADC , LCD, DVP,RMT(TX/RX),脉冲计数器, USB OTG , USB Serial/JTAG , SDIO , DMA 控制器, TWAI控制器,温度传感器,电容式传感器和多个IO口。
模块具有多种特有的硬件安全机制。硬件加密加速器支持AES、SHA 和RSA算法。其中的RNG、HMAC和数字签名(Digital Signature)模块提供了更多安全性能。其他安全特性还包括Flash加密和安全启动(secure boot)签名验证等。完善的安全机制使芯片能够完美地应用于各种加密产品。模块支持低功耗蓝牙:Bluetooth5 , Bluetoothmesh 。蓝牙速率支持:125Kbps,500Kbps,1Mbps,2Mbps。支持广播扩展，多广播，信道选择。
支持蓝牙和WIFI，就意味着可以进行很多的无线连接；同时乐鑫提供了大量的开源库，包括语音识别Skainet，可以方便的进行后期扩展。
MQ-2智能烟雾传感器
- MQ-2型烟雾传感器属于二氧化锡半导体气敏材料，属于表面离子式N型半导体。处于200~300摄氏度时，二氧化锡吸附空气中的氧，形成氧的负离子吸附，使半导体中的电子密度减少，从而使其电阻值增加。当与烟雾接触时，如果晶粒间界处的势垒收到烟雾的调至而变化，就会引起表面导电率的变化。利用这一点就可以获得这种烟雾存在的信息，烟雾的浓度越大，导电率越大，输出电阻越低，则输出的模拟信号就越大。 MQ-2型传感器对天然气、液化石油气等烟雾有很高的灵敏度，尤其对烷类烟雾更为敏感，具有良好的抗干扰性，可准确排除有刺激性非可燃性烟雾的干扰信息。
- MQ-2型传感器具有良好的重复性和长期的稳定性。初始稳定，响应时间短，长时间工作性能好。需要注意的是：在使用之前必须加热一段时间，否则其输出的电阻和电压不准确。
- 其检测可燃气体与烟雾的范围是100~10000ppm(ppm为体积浓度。 1ppm=1立方厘米/1立方米)
- 电路设计电压范围宽，24V以下均可，加热电压5±0.2V
三、电路图
四、总结
这是一个使用ESP32和MQ-2烟雾传感器设计的简单烟雾报警器系统。系统的功能包括烟雾检测、报警通知、声光报警和远程控制。在硬件连接方面，需要将ESP32开发板与MQ-2传感器、蜂鸣器和LED灯连接起来。软件编程方面，需要设置烟雾报警阈值，并通过循环读取传感器数据进行烟雾浓度检测，当烟雾浓度超过阈值时，触发报警，并发送通知给用户。整个系统需要进行测试和调试，以确保其功能和稳定性。需要注意安全和规范要求，并参考数据手册和电路图示例进行设计和连接。
