FastBond2阶段1-基于esp32构建的气象图像展示

内容介绍

一.项目介绍

我的项目是基于ESP32的便携气象站，它通过ESP32模块接收气象信息，并将温度、湿度、气压等数据显示在触摸屏上。迷你气象站采用小巧便携的设计，方便用户随身携带。通过触摸屏界面，用户可以直观地了解当地的实时天气状况。这些准确的天气数据有助于用户做出合适的衣物选择、出行规划等决策，以适应不断变化的天气条件。除了基本的天气信息显示，迷你气象站还提供了一些便捷功能。用户可以通过触摸屏上的交互界面进行操作，如滑动屏幕切换不同的天气数据显示，调节屏幕亮度等。此外，系统还可自动更新天气数据，确保用户获得及时准确的信息。总而言之，基于ESP32的迷你气象站是一款便携实用的气象监测设备，通过触摸屏界面提供准确的天气信息，让用户轻松应对各种天气变化。

二.设计思路

基于ESP32构建的气象图像展示的设计思路可以分为以下几个步骤：

确定需求和功能：首先需要确定气象图像展示的需求和功能，例如需要展示哪些气象数据和图像，需要使用哪些传感器和显示设备等。
选择硬件和软件：根据需求和功能选择适当的硬件和软件。ESP32是一款常用的微控制器，可以使用其内置的Wi-Fi或以太网模块连接到互联网，获取气象数据和图像数据。同时，需要选择适当的传感器和显示设备，例如BMP280传感器和OLED显示屏。
连接传感器和显示设备：将传感器和显示设备连接到ESP32的GPIO引脚上。传感器可以使用I2C或SPI接口连接，显示设备可以使用SPI或I2C接口连接。
获取气象数据：使用传感器获取气象数据，例如温度、气压、湿度等。可以使用ESP32的内置传感器或外部传感器，例如BMP280传感器。
连接到互联网：将ESP32连接到互联网，可以使用Wi-Fi或以太网连接。可以使用ESP32内置的Wi-Fi或以太网模块，也可以使用外部模块。
获取气象图像数据：通过互联网连接到气象数据提供商的API，获取气象图像数据。可以使用HTTP或HTTPS协议进行通信。
处理图像数据：使用适当的库对获取的图像数据进行处理和解码。可以使用ESP32的图像处理库或其他第三方库。

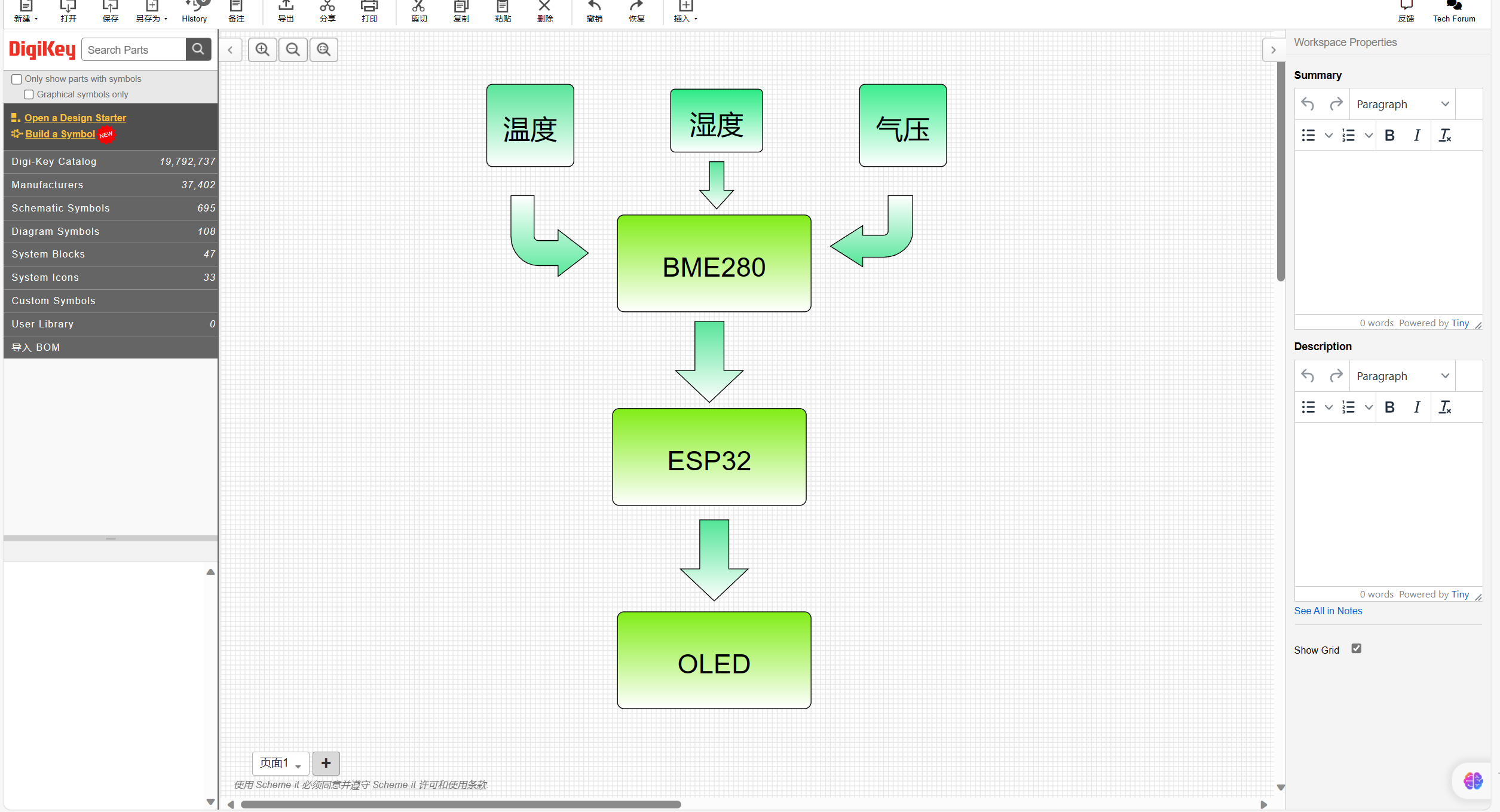

三.方案框图：

Scheme-it是一款在线电路图设计工具，专为工程师、设计师和爱好者提供便捷的电路图设计和共享平台。用户可以通过拖放元件、连线和编辑属性，快速创建自己的电路图。Scheme-it提供了丰富的电子元件符号库，可定制线条样式、箭头和文本注释。用户可以调整元件位置、编辑电路参数，并与他人共享和协作。最后，用户可将电路图保存为图片文件或分享链接。Scheme-it的功能强大且易于使用，为用户提供了一个可视化、协作和定制的电路图设计平台。

Fl3au8L1hJJjEbBDQnKW_zqbzzUk

https://www.digikey.cn/schemeit/project/气象-322df76f1ec846db97022cfd2a2a3218

元器件介绍：

1. FmqwTjj1kcB77HnZl5DhZWsQKxuP

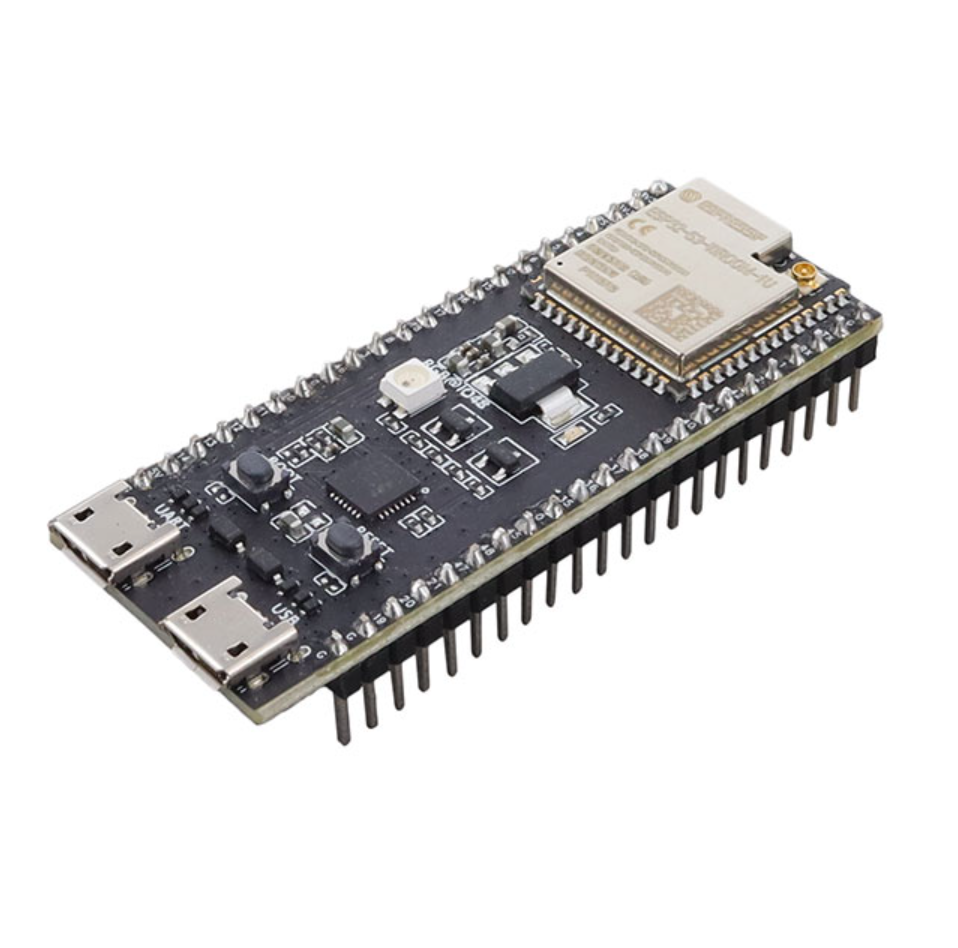

ESP32-WROOM是一款由乐鑫科技开发的低功耗、高性能的Wi-Fi和蓝牙双模模组。它集成了ESP32芯片和外部闪存，提供了丰富的功能和接口，适用于各种物联网和无线通信应用。以下是ESP32-WROOM的主要功能：

双核处理器：ESP32-WROOM采用了双核Tensilica LX6微控制器，每个核心的主频可达240MHz。双核处理器可以同时运行应用程序和网络协议栈，提供更高的处理性能和更低的功耗。
Wi-Fi和蓝牙双模：ESP32-WROOM支持802.11 b/g/n Wi-Fi和蓝牙4.2双模，可以实现无线网络连接和蓝牙通信。
外部闪存：ESP32-WROOM集成了4MB的SPI闪存，用于存储应用程序和数据。闪存容量足够大，可以满足大部分应用的存储需求。
GPIO接口：ESP32-WROOM提供了多个GPIO接口，用于连接外部设备和传感器。这些接口支持多种通信协议，
ADC和DAC：ESP32-WROOM具有多个模拟输入和输出接口，可用于采集模拟信号和输出模拟电压。它支持12位的ADC和8位的DAC，可以满足模拟信号处理的需求。
低功耗模式：ESP32-WROOM支持多种低功耗模式，如睡眠模式、深度睡眠模式和功率控制模式等。这些低功耗模式可以降低系统功耗，延长电池寿命。

2. FlQNX5hM7cmxAAylv7fy88dU_UgJ

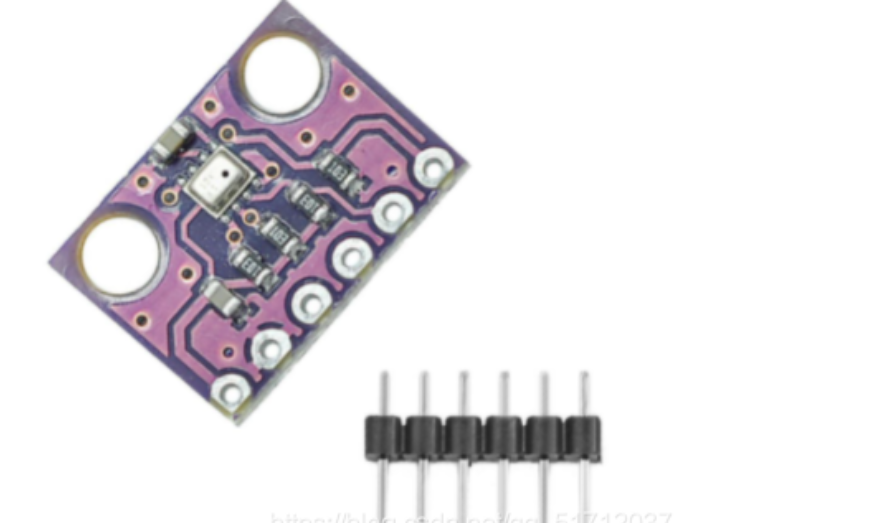

BME280模块是一种集成了温度、湿度和气压传感器的环境传感器模块。它可以测量环境的温度、湿度和气压，并将这些数据以数字信号的形式输出，供微控制器进行读取和处理。

BME280模块的作用包括了温度测量，湿度测量，气压测量，高精度和低功耗I2C或SPI接口。

总之，BME280模块是一种集成了温度、湿度和气压传感器的环境传感器模块，可以测量并输出环境的温度、湿度和气压数据。它在气象图像展示和其他气象应用中具有重要的作用。

3. FpoY7ziFZnCssromMa3Bq4Gh15AE

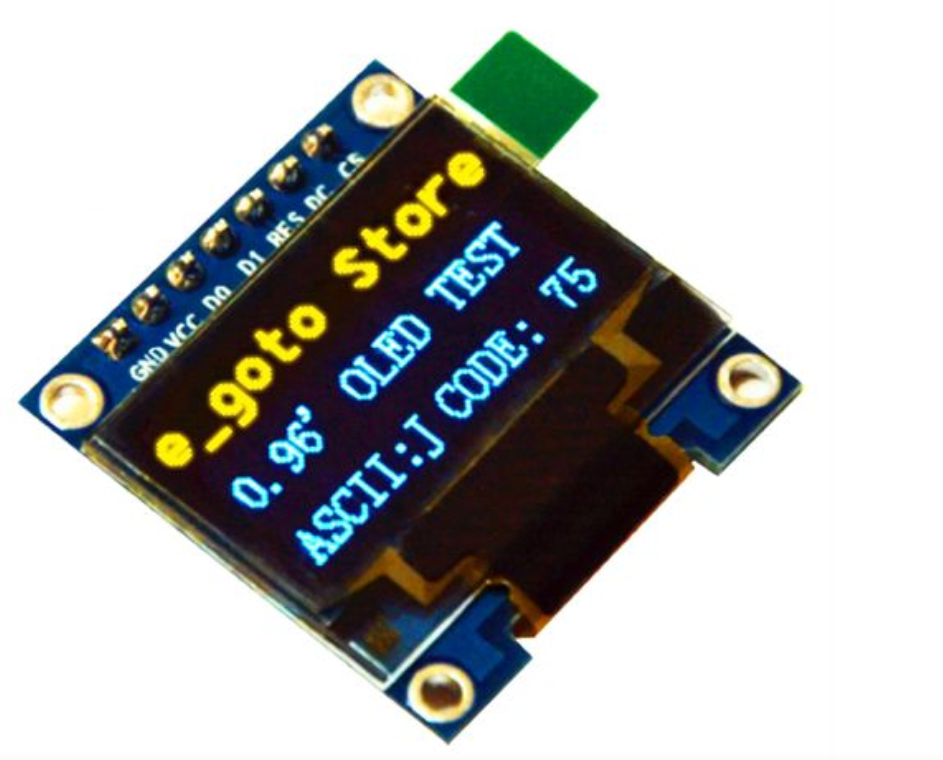

SSD1306是一种的OLED（Organic Light Emitting Diode）显示屏控制器芯片，用于驱动LCD显示屏。SSD1306的LCD显示屏具有以下特点：

OLED技术：SSD1306控制的LCD显示屏采用OLED技术，这意味着每个像素都是由发光的有机材料组成，不需要背光。这使得显示屏具有更高的对比度和更广的视角，显示效果更加鲜明和清晰。
低功耗：SSD1306控制器芯片采用低功耗设计，能够在低电压和低电流下工作。这使得LCD显示屏非常适合在电池供电的设备中使用，可以延长电池寿命。
高刷新率：SSD1306控制的LCD显示屏具有较高的刷新率，可以实现流畅的图像和动画显示。这使得它在需要快速响应和实时更新的应用中非常有用。
灵活性：SSD1306控制器芯片具有灵活的接口，可以通过I2C或SPI接口与微控制器进行通信。这使得它与各种微控制器兼容，并且易于集成到各种应用中。
尺寸和分辨率：SSD1306控制的LCD显示屏具有不同的尺寸和分辨率选项，可以根据应用的需要选择合适的显示屏。常见的尺寸包括96英寸和1.3英寸，分辨率可以达到128x64或128x32像素。

心得：

参与 FastBond2 阶段1 活动，我开发了基于 ESP32 的气象显示成像，并在这个过程中有了一些心得体会。首先，ESP32 的强大功能为智能锁的实现带来了很多优势。ESP32 融合了蓝牙、Wi-Fi 和低功耗技术，，同时支持长时间待机，节省能耗。这使得智能锁的使用更加便捷和智能化。在参与活动的过程中，我学习到了很多关于智能锁开发的知识。电子森林为我们提供了丰富的资源和指导文件，帮助我并提供了示例代码和实验指导，使我们能够快速上手进行开发。此外，和其他开发者的交流与合作也是我收获很大的一部分。在活动中，我们共同解决问题、分享经验，相互学习，这极大地拓宽了我的视野，并且激发了我更多的创意和灵感。
