一·设计思路

随着科技的不断进步和人们对健康的重视，智能药盒将成为未来药品管理和服药提醒的重要手段之一。

二·原理框图

根据比赛要求，这次使用得捷的Scheme-it来设计框图。画图非常方便！！！简单的方框图和基本的器件原理图绘制很简单！！！

得捷网站链接如下：https://www.digikey.cn/schemeit/project/基于51单片机的智能药盒-a1b418ab7ab04d55873a9e81da1ea9b1

本项目的主要框图如下：

三·元器件及模块

主控芯片：STC89C51

显示模块：LCD1602

报警电路：蜂鸣器

远程报警：GSM模块

定时电路：DS1302时钟模块

四·模块实物及介绍

主控芯片：STC89C51

实物图如下：

STC89C51 系列单片机基于 80C51 内核，具有 1T 和 2T 两种不同的时钟模式，主频可达 33MHz。它具有可编程的 Flash 存储器、RAM 存储器和大量的外设接口，如定时器、串行通信口、并行口等。STC89C51 系列单片机能够运行基于 C 语言、汇编语言等高级语言编写的程序，因此适用于众多的应用场景。STC89C51RC是采用8051核的ISP（In System Programming）在系统可编程芯片，最高工作时钟频率为80MHz，片内含4K Bytes的可反复擦写1000次的Flash只读程序存储器，器件兼容标准MCS-51指令系统及80C51引脚结构，芯片内集成了通用8位中央处理器和ISP Flash存储单元，具有在系统可编程（ISP）特性，配合PC端的控制程序即可将用户的程序代码下载进单片机内部，省去了购买通用编程器，而且速度更快。STC89C51RC系列单片机是单时钟/机器周期(1T)的兼容8051 内核单片机，是高速/ 低功耗的新一代8051 单片机，全新的流水线/简介指令集·结构,内部集成MAX810 专用复位电路。

显示模块：LCD1602

实物图如下：

LCD1602液晶显示器是广泛使用的一种字符型液晶显示模块。它是由字符型液晶显示屏（LCD）、控制驱动主电路HD44780及其扩展驱动电路HD44100，以及少量电阻、电容元件和结构件等装配在PCB板上而组成。该显示屏的优点是耗电量低、体积小、辐射低。

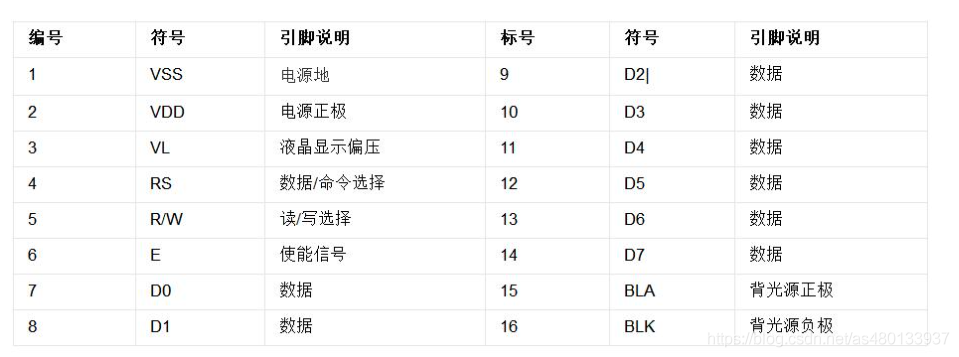

该元件共有16个引脚，具体参数如下：

LCD1602共16个管脚，但很好分类，
其中一对VCC和GND用于给1602供电，
另一对VCC和GND用于给背光源供电，
剩下三个功能引脚：RS(数据命令选择端),R/W（读写选择端）,E（使能信号），
还有8个D0~D7分别为8位双向数据线传输数据。

报警电路：蜂鸣器

蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、i电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。蜂鸣器主要分为有源蜂鸣器和无源蜂鸣器两种类型。

注意：这里的“源”不是指电源，而是指震荡源。

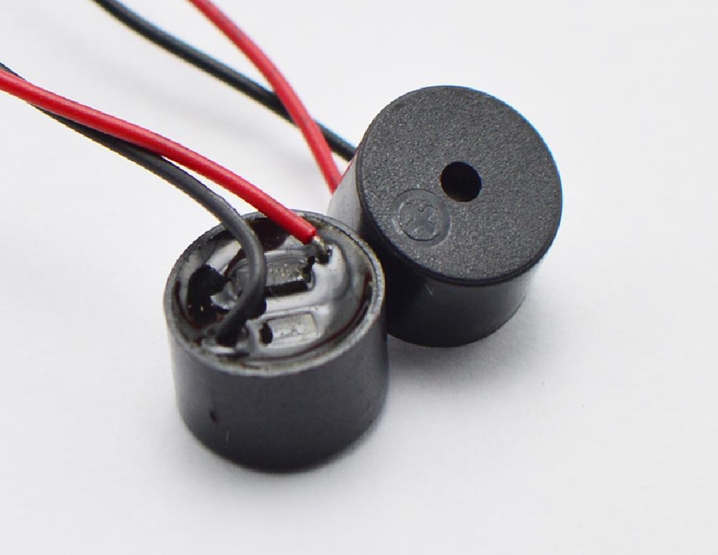

本设计采用的是无源蜂鸣器，实物图如下：

远程报警：GSM模块

实物图如下：

GSM模块，是将GSM射频芯片、基带处理芯片、存储器、功放器件等集成在一块线路板上，具有独立的操作系统、GSM射频处理、基带处理并提供标准接口的功能模块。GSM模块具有发送SMS短信，语音接口，GPRS数据传输等基于GSM网络进行通信的所有基本功能。简单来讲，GSM模块加上键盘、显示屏和电池，就是一部手机。

定时电路：DS1302时钟模块

DS1302 是美国DALLAS公司推出的一种高性能、低功耗、带RAM的实时时钟电路，它可以对年，月，日、周、时、分、秒进行计时，具有闰年补偿功能，工作电压为2.0V～5.5V。采用三线接口与CPU进行同步通信，并可采用突发方式一次传送多个字节的时钟信号或RAM数据。DS1302内部有一个31×8的用于临时性存放数据的RAM寄存器。DS1302是DS1202的升级产品，与DS1202兼容，但增加了主电源/后备电源双电源引脚，同时提供了对后备电源进行涓细电流充电的能力。

实物图如下：

四·总结

以上是本次FastBond活动的第一阶段设计内容。第一阶段要求目前进行了简化，只要求绘制框图即可，实现步骤相对简单。本设计时间较为仓促，如有错误，欢迎指正。同时十分感谢此次FastBond活动提供的机会和平台，让我能够将想实现的东西进行进一步具体化，这对我的学习生活很有帮助。
