STM32模拟时钟

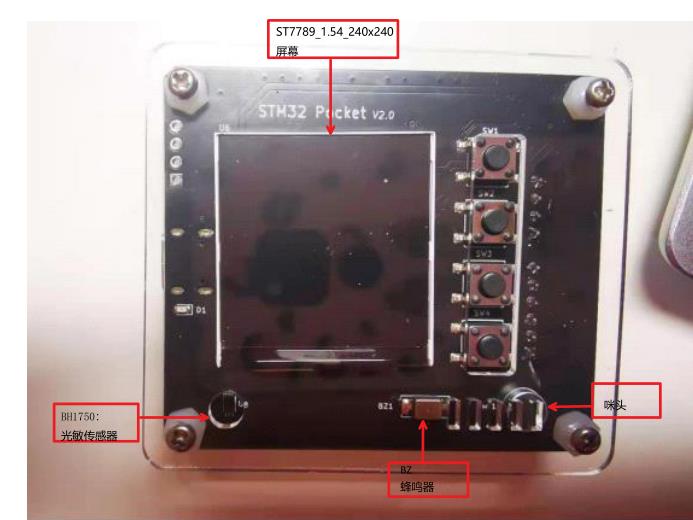

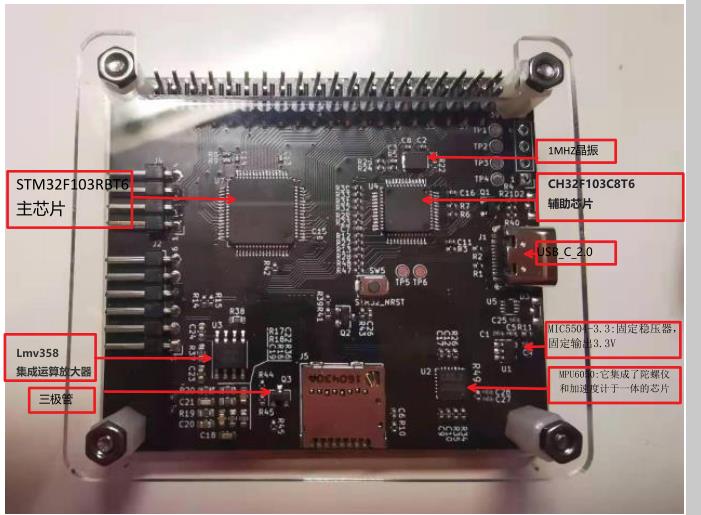

  项目平台：STM32F103 是一款 Arm 架构Cortex-M3芯片。此次活动使用的口袋开发平台上采用的是STM32F103RBT6，具有128KB Flash，20KB Ram，足以满足大部分的简单需求。作为一块完整的开发板，该口袋平台上具有独立按键、蜂鸣器、姿态传感器、LCD等多种基础的片外外设。

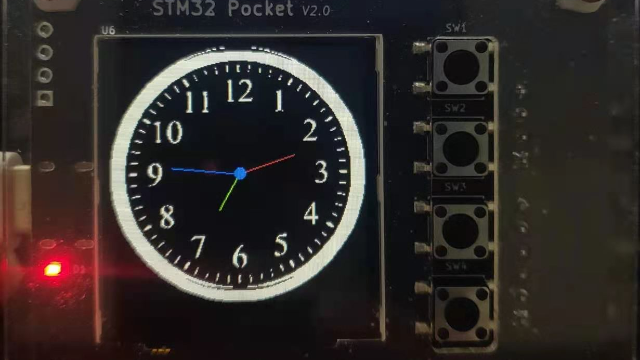

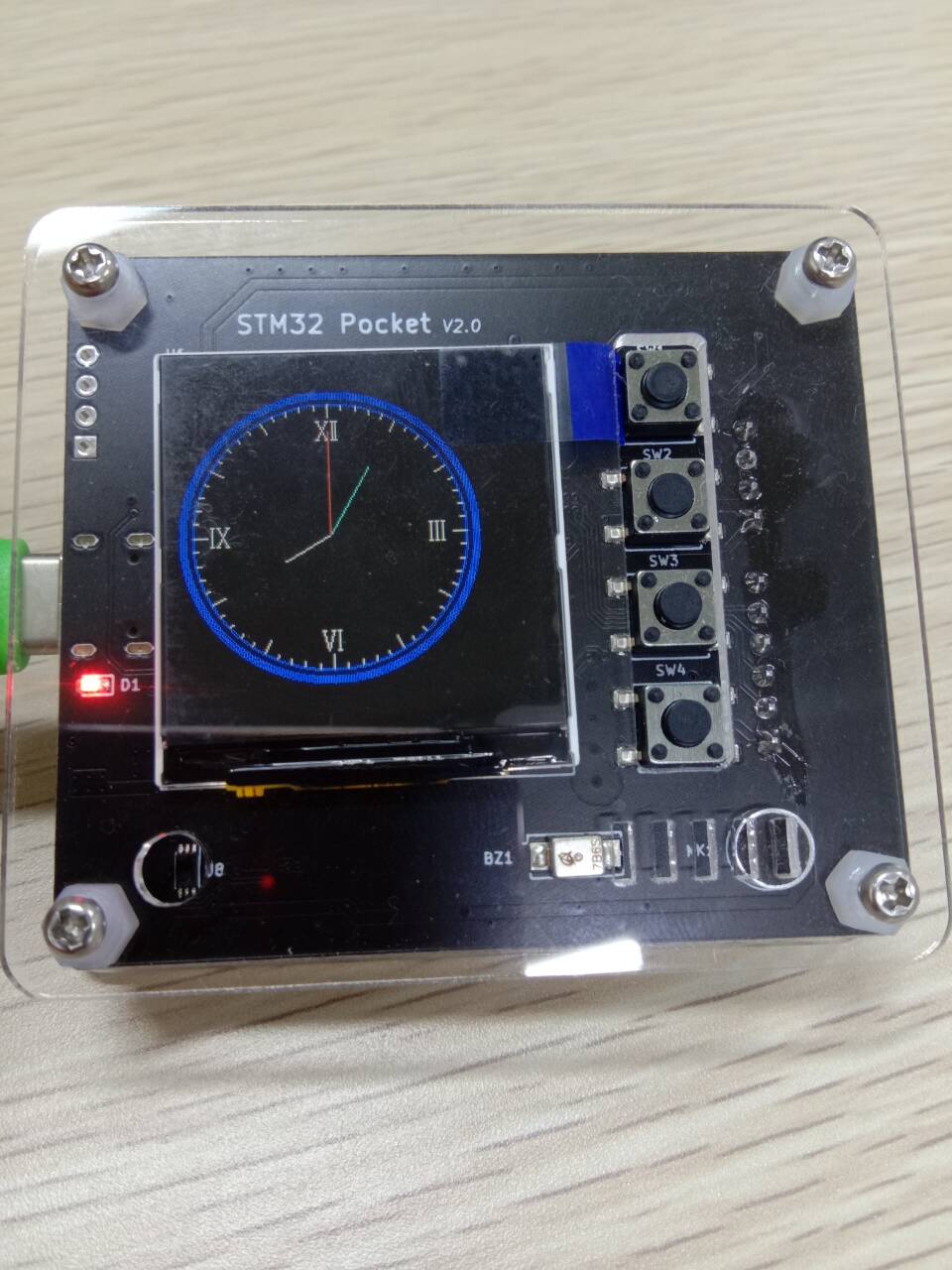

本项目实现模拟时钟显示、更改时间、整点报时、正向显示始终朝上功能。

所用板子资源介绍：定时器、LCD——SPI、协议按键——外部中断、MPU6050——I2C协议、SD卡——硬件SPI及FATF系统

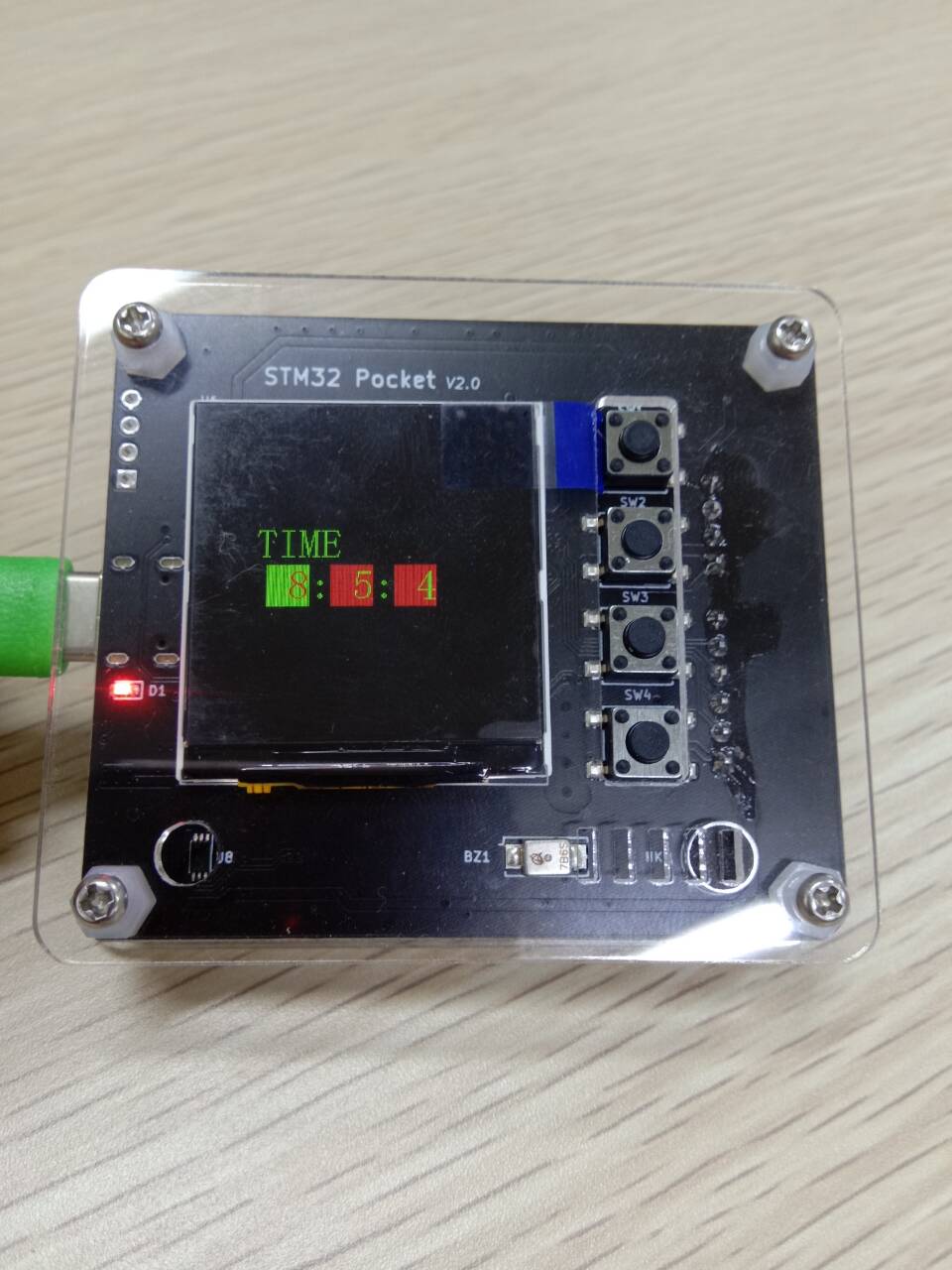

液晶驱动： 该液晶屏为串行spi接口，实际硬件连接并未接到stm32硬件spi接口，所以采用软件模拟spi，为提高刷新速率，对引脚操作采用直接寄存器操作，本项目实现模拟时钟显示及数字时钟功能，因此液晶显示需要完成指定位置图片显示，画线，数字显示，汉字显示，翻转显示等功能。

按键驱动部分： 配置按键引脚为输入上拉模式，循环扫描，硬件有4个按键，即可实现确定返回，上下调节功能，无需复杂功能，单击按键功能即可满足功能。

    蜂鸣器驱动部分：硬件采用无源蜂鸣器，通过不同频率使其导通，即可播放不同音调，由于蜂鸣器驱动没有接到stm32硬件定时器输出引脚，无法直接通过硬件pwm驱动，本项目采用定时器翻转蜂鸣器驱动引脚，模拟pwm输出，配置通用定时器，周期为1ms，在定时器中断回调函数翻转蜂鸣器引脚，当需要蜂鸣器播放声音时，打开定时器即可，关闭声音时，关闭定时器即可。

 采用仿真器为单片机提供时钟源的时候，遇到等待外部时钟源稳定时间过短，上电后仿真器还没准备好时钟输出，单片机等待外部时钟源超时，导致外部时钟源无法初始化成功，采用内部低速时钟源，屏幕刷新过慢，处理结果是增大等待外部时钟源稳定时间。屏幕刷新优化,在设置时钟界面时,旋转屏幕需刷新全屏,刷新全屏时有点慢,影响美观,后来通过局部覆盖的方式。

最后，实现屏幕的翻转，这部分我有两个想法，一种是通过实时更改LCD驱动中相应寄存器（控制色块刷新以及数据传输方向的寄存器，驱动代码中有），另一种则是更改画图函数，根据翻转角度实时更新，即做出每种翻转情况下的作图。也因为当时我做的时候是把屏幕翻转放在最后一步，故选择了第一种方法。由于最开始用的LCD驱动不能改方向，这部分研究甚久，功夫不负有心人，更换移植了多次LCD驱动终于成功。

整点报时需要使用蜂鸣器，开发板上的蜂鸣器是无源的，需要2k-4kHz的PWM波驱动它，很遗憾蜂鸣器的引脚PC10没有定时器复用功能，不能由该引脚直接产生PWM，需要初始化其他定时器定时中断反转PC10电平达到PWM驱动效果，至于整点报时只需判断时间是否到整点，再执行蜂鸣器即可；

源码链接：https://pan.baidu.com/s/12sJHxmSmPYD_xwY5o7cWag
提取码：6666

说明文档：链接：https://pan.baidu.com/s/14HTgoE-XHET6lKLzObf9ow
提取码：6666
