项目介绍
该项目具有以下功能
- 基于ESP8266开发设计
- 采用开源MQTT协议将数据上传到服务器，实现APP数据交互
- oled显示屏每两秒刷新一次数据显示
- 采用温湿度传感器DHT11，土壤湿度传感器监测缺水
- 可切换自动模式与手动模式
- APP远程监控数据和控制
- 缺水自动报警提醒

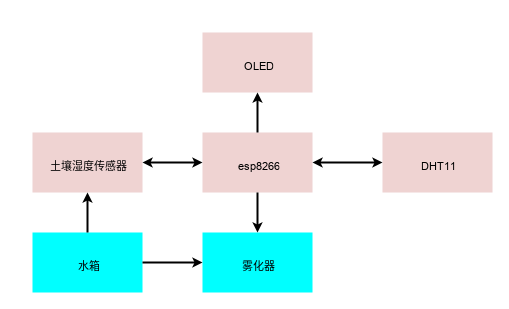

方案框图
https://www.digikey.cn/schemeit/project/智能加湿器-d6c0da5e02ae4df0b95de903c063d43e
Scheme-it工具介绍
Scheme-it是一款方便实用的电路设计工具。它提供了丰富的预设模板和符号库，用户只需进行简单的拖拽操作，即可创建电路设计。Scheme-it内置了大量参考设计文件，涵盖了多个领域，并支持修改和定制。此外，它与Digi-Key元件目录紧密连接，使用户能够快速查找并获取各种元件信息。综合而言，Scheme-it具有易用性、高效性和灵活性，为电路设计带来便利和效率。
方案中可能用到的规定厂商元器件介绍
1.ESP8266
ESP8266EX 的工作温度范围大，且能够保持稳定的性能，能适应各种操作环境。
ESP8266EX 集成了 32 位 Tensilica 处理器、标准数字外设接口、天线开关、射频 balun、功率放大器、低噪放大器、过滤器和电源管理模块等，仅需很少的外围电路，可将所占 PCB 空间降低。
ESP8266EX 专为移动设备、可穿戴电子产品和物联网应用而设计，通过多项专有技术实现了超低功耗。ESP8266EX 具有的省电模式适用于各种低功耗应用场景。
ESP8266EX 内置超低功耗 Tensilica L106 32 位 RISC 处理器，CPU 时钟速度最高可达 160 MHz，支持实时操作系统 (RTOS) 和 Wi-Fi 协议栈，可将高达 80% 的处理能力留给应用编程和开发。
2.DHT11
DHT11 数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传感器，内部由一个 8 位单片机控制一个电阻式感湿元件和一个 NTC 测温元件。DHT11 采用单总线协议。
DHT11 既能检测温度又能检测湿度， DHT11 温度测量范围为 0~50℃，误差在±2℃；湿度的测量范围为 20%~90%RH（Relative Humidity 相对湿度—指空气中水汽压与饱和水汽压的百分比），误差在±5%RH。
DHT11 电路很简单，只需要将 Dout 引脚连接单片机的一个 I/O 即可，不过该引脚需要上拉一个 5K 的电阻，DHT11 的供电电压为 3~5.5V
对本大赛的心得体会（包括意见或建议）
这次活动对我而言是一个难得的机会，让我接触到了一些平时不常了解的新工具。这个经历对我来说非常有益，感谢电子森林团队的辛勤努力！
