FastBond2阶段1-基于ESP32智能插座的框图设计

内容介绍

项目介绍

ESP32智能插座能够实现开关状态监测、无线通信以及远程控制等多种功能，使得家用电器的使用更加方便、安全和高效。

该插座可以通过App或网页操作打开或者关闭指定的电器。我们出门在外也可以控制插座的开关，家用电器做到随用随开，不用就断。

该插座由四部分组成

esp32：负责连接路由器，连接远程的服务器，让手机能控制插座。

物理按键：负责物理上直接控制插座开关、重新配网等功能。

继电器模块：负责控制220V高压通断部分。

电源部分：负责从220V上取电，转换成板卡供电电压。

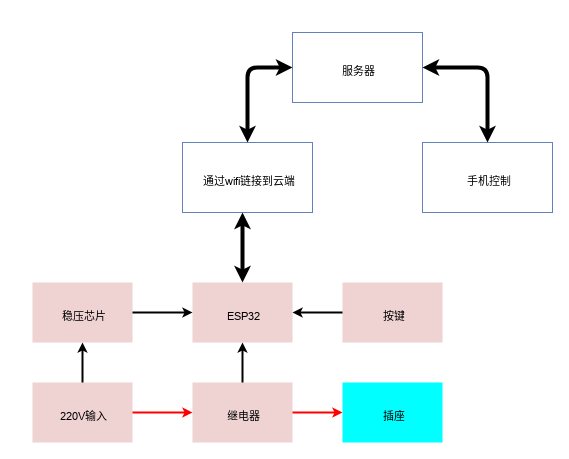

方案框图

Ft38rYFlZpg1tUUEOkCBDL8LMq6a

https://www.digikey.cn/schemeit/project/智能插座-fe374d1f245744c4ada9b0bd93da5680

Scheme-it工具介绍

Scheme-it工具提供了许多模板，并且操作非常方便，只需要在网页上直接拖动即可。最大的亮点在于无需安装，只需登录网页即可开始使用。

Scheme-it还附带了一个符号库，其中包含超过700个通用符号，方便用户进行图形化设计。而且，Scheme-it与Digi-Key元件目录相连，用户可以直接访问超过400万种元件，进一步方便了设计和元件的选择。

Scheme-it是一个功能强大且易于使用的在线工具，它提供了丰富的模板和符号库，同时与Digi-Key元件目录连接，为用户提供了便捷的设计资源和选择。对于初次尝试使用的用户来说，Scheme-it无疑是一个很好的选择。

方案中可能用到的规定厂商元器件介绍

1.ESP32

ESP32是一系列低成本，低功耗的单片机微控制器，集成了Wi-Fi和双模蓝牙。 ESP32系列采用Tensilica Xtensa LX6微处理器，包括双核心和单核版本，内置天线开关，RF射频模块，功率放大器，低噪声接收放大器，滤波器和电源管理模块。

ESP32 性能稳定，工作温度范围达到 –40°C 到 +125°C。集成的自校准电路实现了动态电压调整，可以消除外部电路的缺陷并适应外部条件的变化。

ESP32 是业内领先的高度集成的 Wi-Fi+ 蓝牙解决方案，外部元器件只需大约 20 个。ESP32 集成了天线开关、射频 Balun、功率放大器、低噪声放大器、滤波器以及电源管理模块，极大减少了印刷电路板 (PCB) 的面积。

2.LM7805

LM7805 是一个三端稳压器，应用十分广泛。对于可变输入电压，LM7805可以提供恒定输出电压。

LM7805 的名称有2个含义：78代表是一个正电压稳压器，05代表输出5V。

具有以下特点

对本大赛的心得体会（包括意见或建议）

很高兴能参加本次活动。
