1、主要的功能如下：

使用STM32G031核心模块来设计扩展板，并将其应用到一个灯光切换的设计中。

在设计中，我首先确定了灯光的功能需求，包括声音鸣叫、闪光灯设置。

接下来，使用stm32CubeMX软件来配置stm32G031芯片的引脚和功能。这个软件可以帮助快速地生成初始化代码，包括时钟、GPIO和外设等。

然后，根据硬件设计了的电路图，将所有的硬件组件焊接起来。这个电路图包括了电源、复位和调试接口（暂时是预留SWD接口）等。

最后，通过使用Keil MDK开发工具来编写应用程序代码。代码包括了初始化、中断处理和通信、操作等部分。

通过这个设计，成功地实现了一个基于stm32G031核心模块的灯光切换，这个设计不仅

具有实用性，而且也很容易扩展和生活使用，可以根据不同的需求进行修改和优化。

2、外设和功能定义说明：

STM32G031扩展板中使用了一些外设，包括按键、LED灯、WS2812灯带和有源蜂鸣器等。

具体功能如下：

1. 按键1：使用SW1开关控制灯光的开关，通过按下SW1开关来接通或断开报警和切换。
2. 按键2：通过外接按键与STM32G031芯片的GPIO连接，具体来说就是控制灯光的模式。
3. LED灯：使用PB8板载LED灯来显示整个工作的状态。
4. WS2812灯带：通过PA8引脚连接WS2812灯带，用于显示闪烁效果。
5. 有源蜂鸣器：通过STM32G031芯片的GPIO控制有源蜂鸣器的开关，用于发出声音报警。

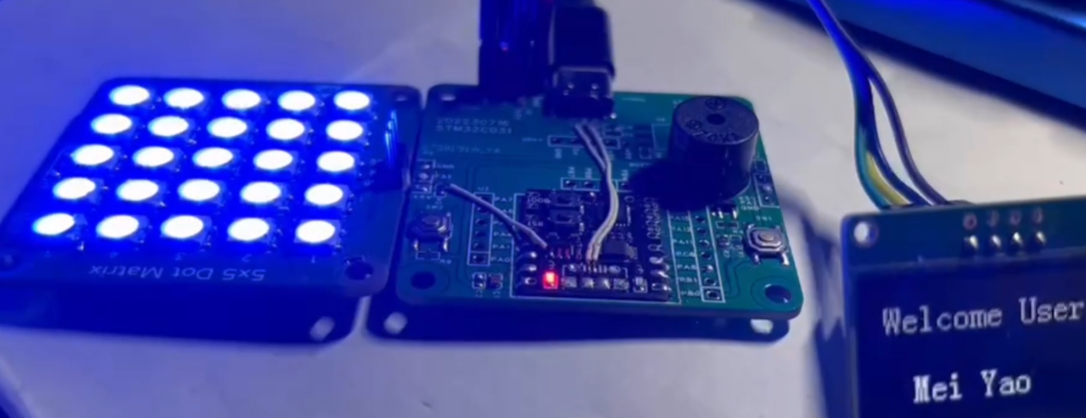

外设照片：

3、参考示例：

利用STM32G031驱动WS2812，示例中使用的是PB5，本人使用时是用的PA8，就这里有一点小区别。

#include "stm32g0xx.h"

#define WS2812_PIN PB5

void delay(unsigned int count)
{
    for(; count--;);
}

void write_ws2812(unsigned char *data, unsigned int length)
{
    unsigned char *p = data;
    while(length--)
    {
        *p = *p; // 将数据逐个写入WS2812_PIN引脚
        p++;
        delay(60); // 为了确保信号稳定，需要延迟60微秒
    }
}

int main(void)
{
    // 初始化GPIO
    RCC->IOPENR |= RCC_IOPENR_GPIOBEN;
    GPIOB->MODER |= GPIO_MODer_MODE5_PushPull;

    // 配置WS2812_PIN引脚为输出
    RCC->IOPENR |= RCC_IOPENR_GPIOAIEN;
    GPIOA->MODER |= GPIO_moder_Mode_AN2;

    // 将WS2812_PIN引脚连接到PA2引脚上
    GPIOB->AFR[5] |= GPIO_AFRL_AFSEL_1;
    GPIOB->MODER |= GPIO_moder_Mode5_Pushpull;

    // 将PA2引脚配置为输出
    GPIOA->MODER |= GPIO_moder_Mode_Out_PP;
    GPIOA->OSPEEDR |= GPIO_OSPEEDER_OSPEEDR2;

    // 点亮WS2812灯带
    unsigned char data[3] = {0, 0, 0};
    data[0] = 0x00;
    data[1] = 0x01;
    data[2] = 0x02;
    write_ws2812(data, 3);

    while(1)
    {
        // 循环控制灯带的颜色
        data[0] = 0xFF;
        data[1] = 0x00;
        data[2] = 0x00;
        write_ws2812(data, 3);
        delay(500);

        data[0] = 0x00;
        data[1] = 0xFF;
        data[2] = 0x00;
        write_ws2812(data, 3);
        delay(500);

        data[0] = 0x00;
        data[1] = 0x00;
        data[2] = 0xFF;
        write_ws2812(data, 3);
        delay(500);
    }
}

4、板连接示意图：

5，核心程序：

	主程序的工作运行：
OLED_Init();
	OLED_Clear();
		OLED_ShowString(5,1,"Welcome user",16);
		OLED_ShowString(10,5," mei yao",16);
  while (1)
  {
		if(GPIO_ReadInputDataBit(SW2_GPIO_Port,SW2_Pin) ==SW_RSET)
		{
					HAL_Delay(10);
				if(GPIO_ReadInputDataBit(SW2_GPIO_Port,SW2_Pin) ==SW_RSET)
			{
				i++;
			}
		}
				if(GPIO_ReadInputDataBit(SW1_GPIO_Port,SW1_Pin) ==SW_RSET)
		{
					HAL_Delay(10);
				if(GPIO_ReadInputDataBit(SW1_GPIO_Port,SW1_Pin) ==SW_RSET)
			{
					OLED_Clear();
			ws2812_set_all_off();
			i=0;
			HAL_GPIO_WritePin(GPIOB,GPIO_PIN_1,GPIO_PIN_RESET);
			OLED_ShowString(5,1,"Welcome User",16);
			OLED_ShowString(30,5,"Unlock",16);
			OLED_ShowString(20,3,"--Run--",16);
			}
		}
		if(i==1)
		{
			ws2812_set_all_on();
		}
		else if (i==2)
		{
			OLED_Clear();
			ws2812_set_all_red();
			HAL_GPIO_TogglePin(BEEP_GPIO_Port,BEEP_Pin);
			OLED_ShowString(10,1,"**************",16);
			OLED_ShowString(20,3,"An Alarm",16);
			OLED_ShowString(10,5,"**************",16);
		}
		else if(i == 3)
		{
			OLED_Clear();
			ws2812_set_all_green();
			HAL_GPIO_WritePin(GPIOB,GPIO_PIN_1,GPIO_PIN_RESET);
			i=0;
			OLED_ShowString(5,1,"Welcome User",16);
			OLED_ShowString(10,5," RUN",16);
			OLED_ShowString(10,5," Mei Yao",16);
		}
//		else
//		{
//			ws2812_set_all_off();
//			i=0;
//			HAL_GPIO_WritePin(GPIOB,GPIO_PIN_1,GPIO_PIN_RESET);
//		}

				HAL_GPIO_TogglePin(LED_GPIO_Port,LED_Pin);
				HAL_Delay(800);
  }
  /* USER CODE END 3 */
}

WS2812工作模式：
//¹Ø±ÕËùÓÐ
void ws2812_set_all_off(){
	for(uint16_t i=0;i<MY_WS2812_MAX_NUM;i++){
	   ws2812_set(i,0,0,0);
	}
}

void ws2812_set_all_on(){

	for(uint16_t i=0;i<MY_WS2812_MAX_NUM;i++){
	   ws2812_set(i,255,255,255);
	}
}
//red
void ws2812_set_all_red(){

	for(uint16_t i=0;i<MY_WS2812_MAX_NUM;i++){
	   ws2812_set(i,255,0,0);
	}
}
//green
void ws2812_set_all_green(){

	for(uint16_t i=0;i<MY_WS2812_MAX_NUM;i++){
	   ws2812_set(i,0,0,255);
	}
}

OLED显示：
//ÏÔʾһ¸ö×Ö·ûºÅ´®
void OLED_ShowString(uint8_t x,uint8_t y,uint8_t *chr,uint8_t Char_Size)
{
	unsigned char j=0;
	while (chr[j]!='\0')
	{		OLED_ShowChar(x,y,chr[j],Char_Size);
			x+=8;
		if(x>120){x=0;y+=2;}
			j++;
	}
}

6、代码解释：

代码中的主要功能如下：

• 初始化OLED显示屏和WS2812 LED灯带。
• 通过GPIO读取按键SW1和SW2的状态来控制工作运行。
• 当按下SW1按钮时，关闭灯工作的状态，并显示"Welcome User"和"Unlock"信息。
• 当按下SW2按钮时，灯光工作时进入不同的状态，根据计数器的值进行相应的操作。
• 计数器i的值用于控制LED灯带的颜色和闪烁频率。
• 如果i等于1,LED灯带将全亮；如果i等于2,LED灯带将显示红色，蜂鸣器发出声音，并显示"An Alarm"信息；如果i等于3,LED灯带将显示绿色，蜂鸣器停止发声，并显示"Mei Yao"信息。
• 最后，通过循环不断检测按键状态和更新OLED显示屏内容。

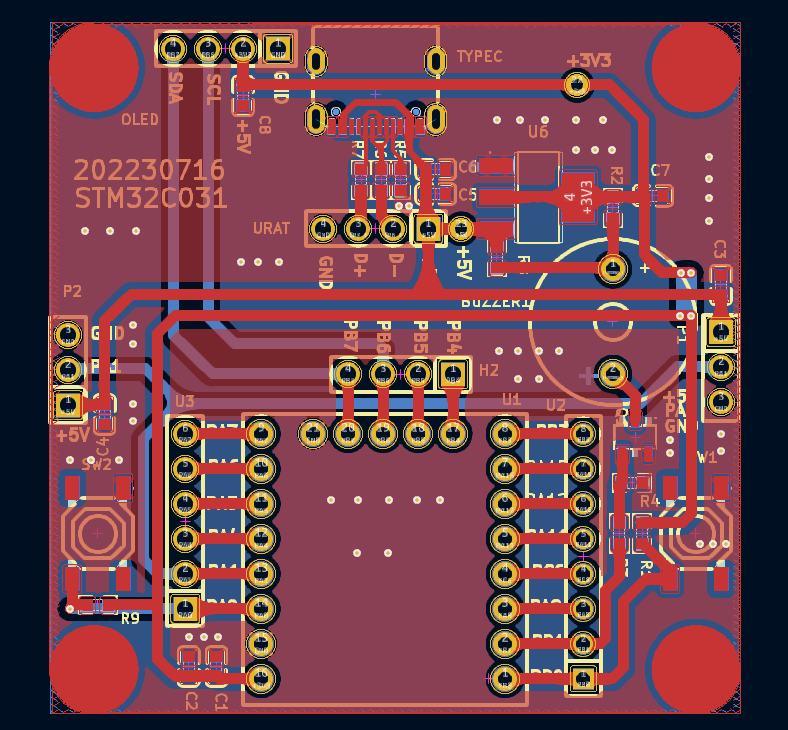

7.原理图各模块与PCB对应位图片：

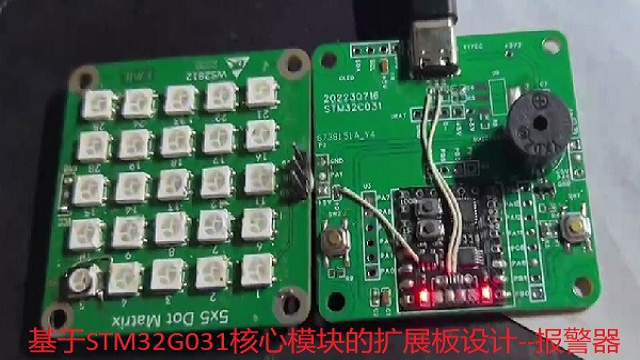

8.工作效果：

显示红灯：

显示白灯：

蓝灯显示：

9、问题点：

1、在设计时，由于非常的急，对相关的外设读的不是很认真，所以在后面写软件时，就遇到了麻烦，比如驱动不了灯工作，后面只能通过飞线完成功能。

2、对核心与底板的外设考虑不是很周到，比如OLED的方向放反了，结果只能与杜绑进行连接，原本设计是放在板上面的。

10、总结：

通过上面的设计以STM32G031核心模块，扩展实现对灯光系统的控制和切换。通过按键控制开关和模式，LED灯显示工作状态，WS2812灯带实现闪烁效果，有源蜂鸣器发出声音报警。设计具有实用性和扩展性，可根据需求进行修改和优化，从中我学习到了设计过程中要注意细节，要充分考虑周到才能设计合理等。
