FastBond2阶段2-基于220V市电的物联网控制器

内容介绍

项目介绍+设计思路

网上常见的智能家居相关项目都是在低电压下工作，而对于市电控制的资料相对较少。因此在这次项目中我打算好好研究一下继电器的设计与使用，毕竟关乎安全。计划通过ESP32C3制作一个220V继电器模块，实现接入家庭物联网中枢home assistant并控制家用电器。

整个项目一共由三个部分构成，上位机由Linux开发板组成，在上面搭建docker环境，并运行homeassistant容器，作为整个家庭物联网中心。

第二部分是MQTT通信。目前homeassistant支持的通信协议非常多，这次选择MQTT，可以实现更大的兼容性，方便在不同平台上进行移植。

第三部分是控制节点。也就是我们的ESP32-C3继电器。这次项目代码使用Arduino进行编写，Arduino的库非常庞大，可以很方便的快速实现功能。

原理图解释

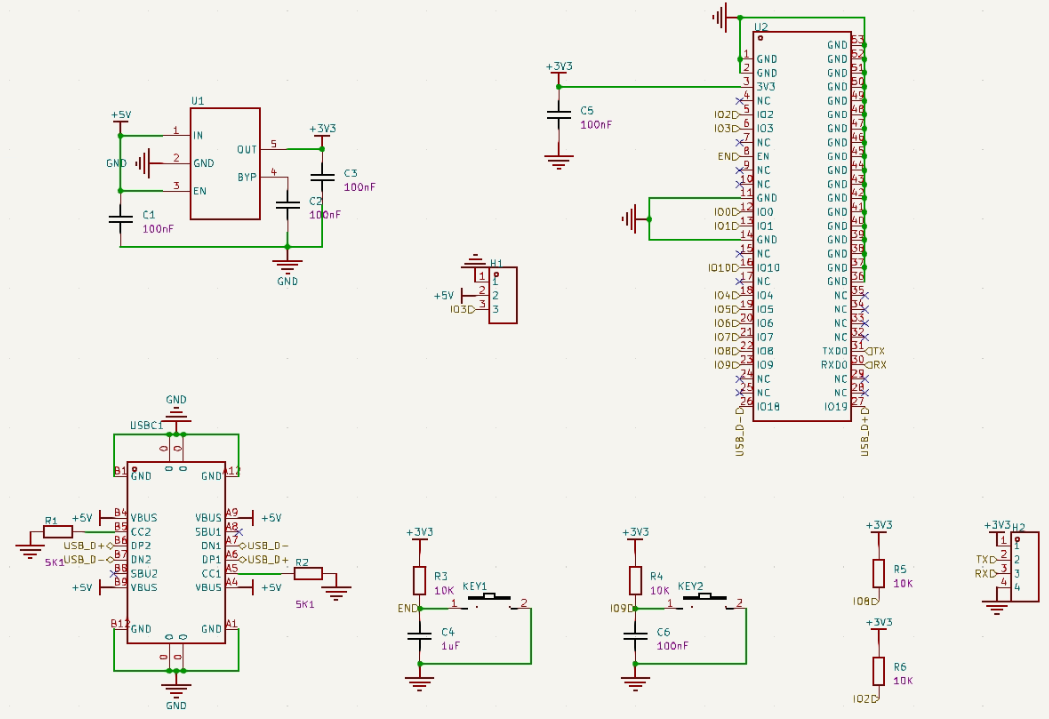

项目所有的PCB相关文件，都是使用KiCAD进行的绘制。这个原理图基本属于一个ESP32-C3最小系统，仅包含了能让系统运作的最基本部分。除了上面已经讲过的供电部分之外，需要注意的就是要额外添加两个按钮，一个是boot引脚，另一个是RESET引脚，来帮助我们进行固件的烧录。不添加这两个按钮的话，烧录会变得十分麻烦。还有一点就是，记得每一部分电路的供电处都要添加旁路电容，以确保电路工作稳定。

Fk9F7rs3Wei_sGgQMNpmJozdYgi0

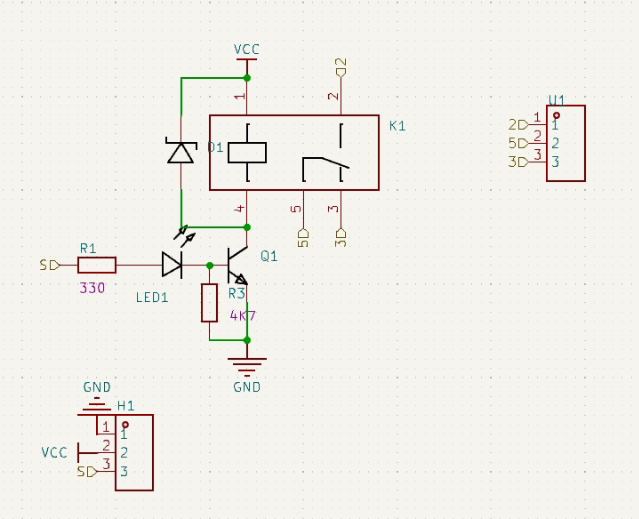

接下来我们看看继电器部分的设计：

FsgqocbKe331yAuyhEpqUMNPSO5Z

继电器部分用了一块单独的PCB，与ESP32-C3部分分开。因为市电220V电压比较高，距离过近可能会出现爬电，造成烧坏设备及触电的风险。在这里我是用一个NPN三极管来控制继电器的开合，并加入一个发光二极管来作为继电器工作状态的指示灯。在这个设计中，最关键的元件是D1这个二极管，由于继电器控制部分的内部是一个线圈，所以它在通断时会产生较高的尖峰电压，我们需要通过续流二极管来消除这个尖峰，否则电压一旦过大，很容易击穿我们接在下面的三极管。

方案中可能用到的规定厂商元器件介绍

乐鑫公司的ESP32-C3是一个低功耗的MCU，内置了WIFI和BLE，可以很方便的搭建物联网应用。最关键的是，价格十分低廉，各位创客同学可以尽情尝试。

方案中使用ESP32-S3-MINI模组，使用模组可以大大简化外围电路的设计，同时手工焊接模组难度也比焊接芯片要小，在该项目中是理想的选择。

PCB绘制打板介绍及遇到的问题和解决方法

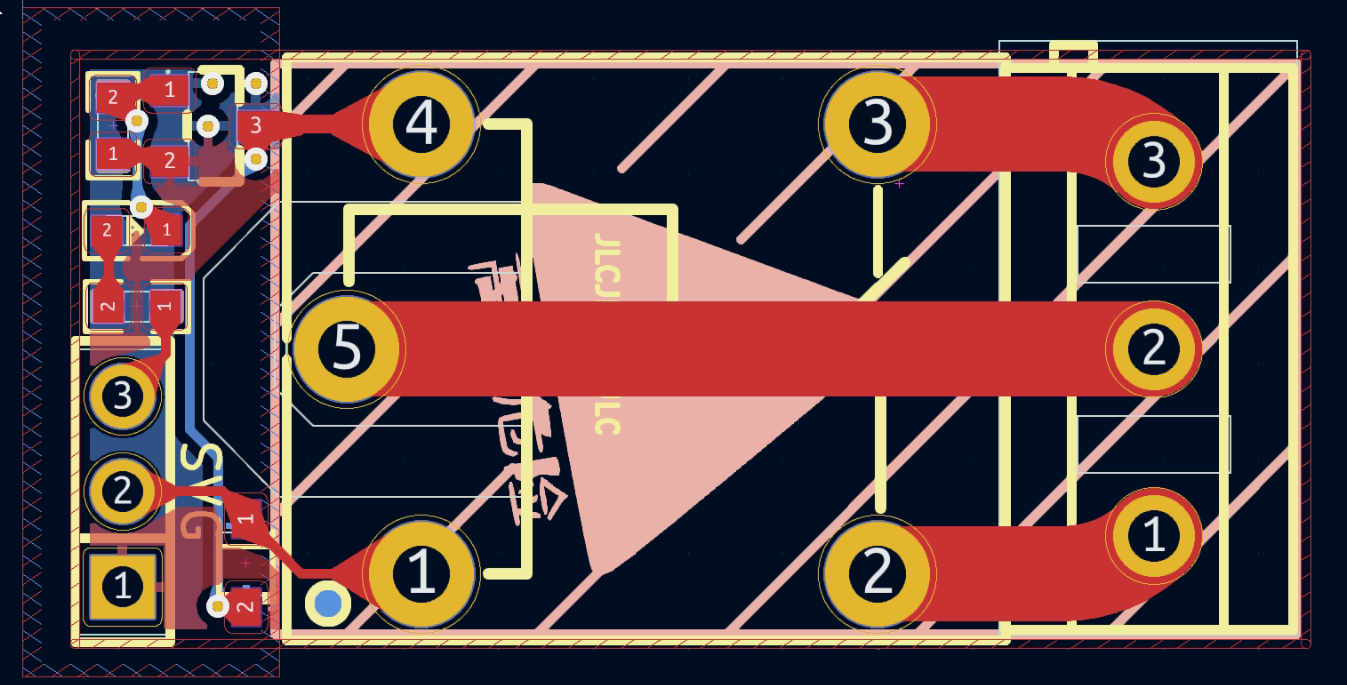

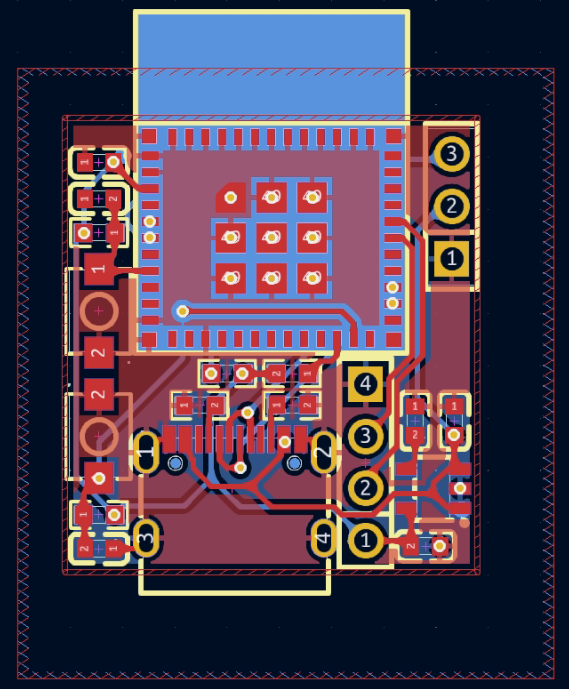

根据原理图画好的PCB如下：

FvYN27kFttBBGV6-GmRRs5tEnci4 Fl3KHlHtDuSD_TBsHaWMBACAgXSy

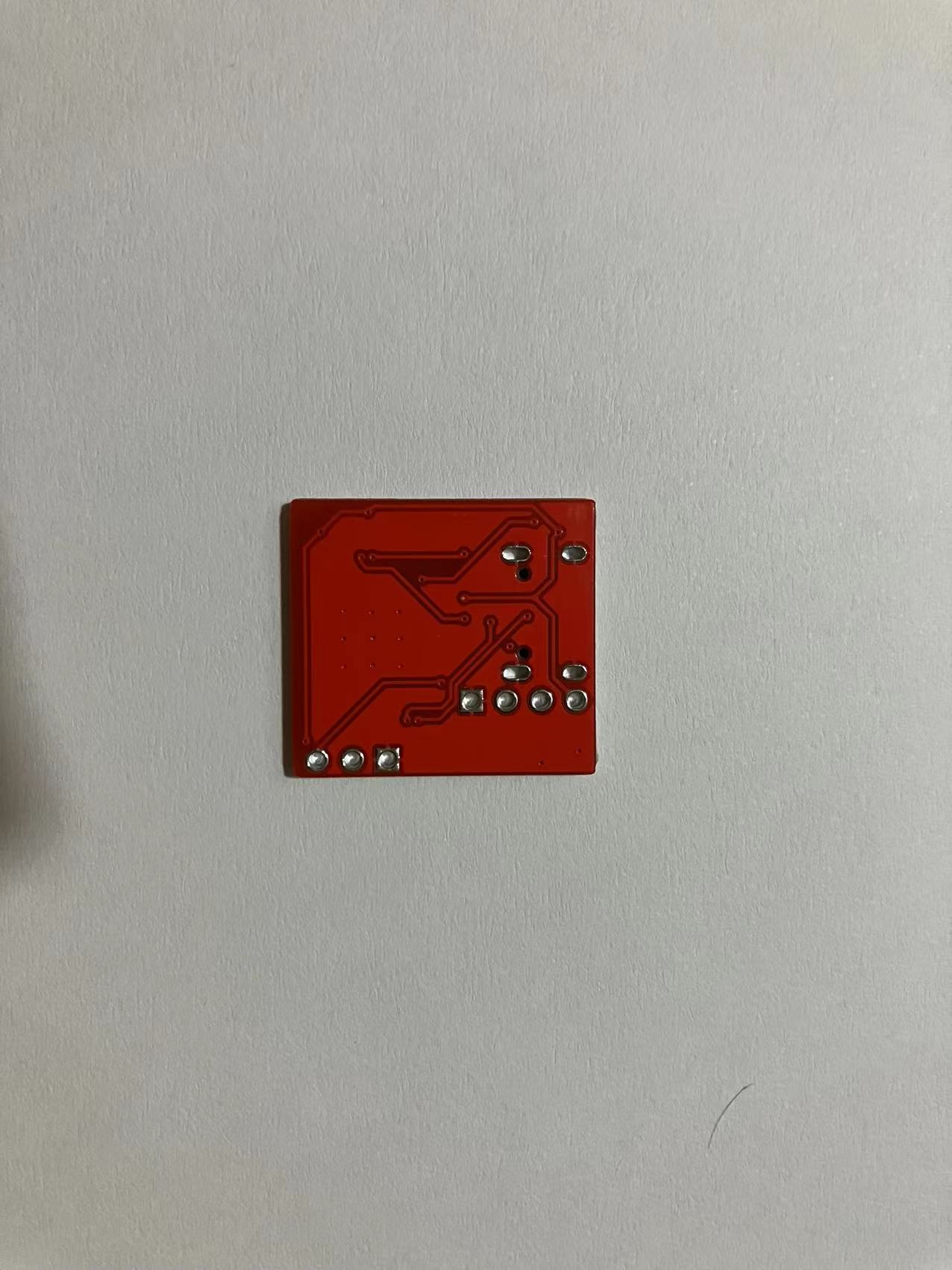

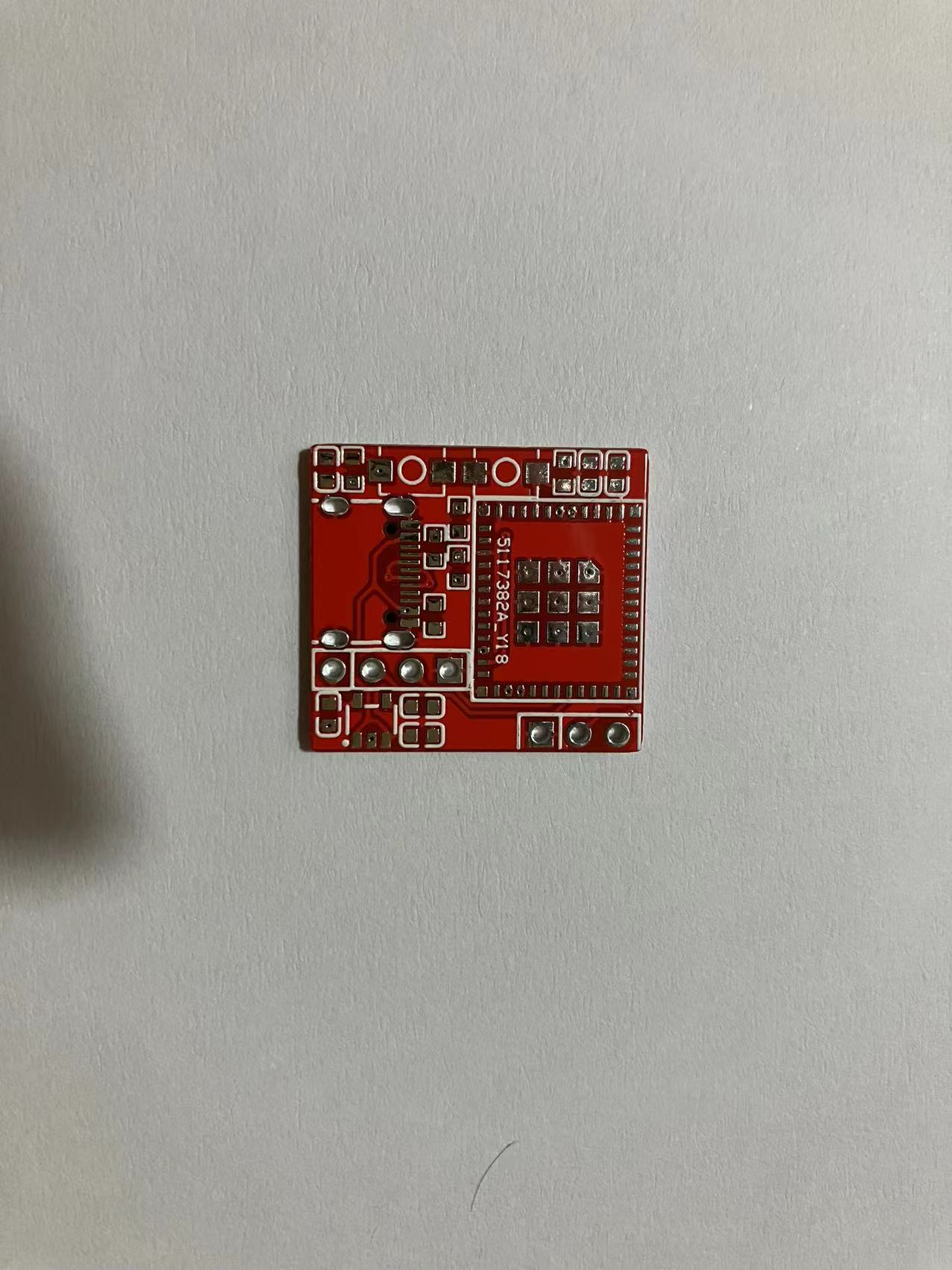

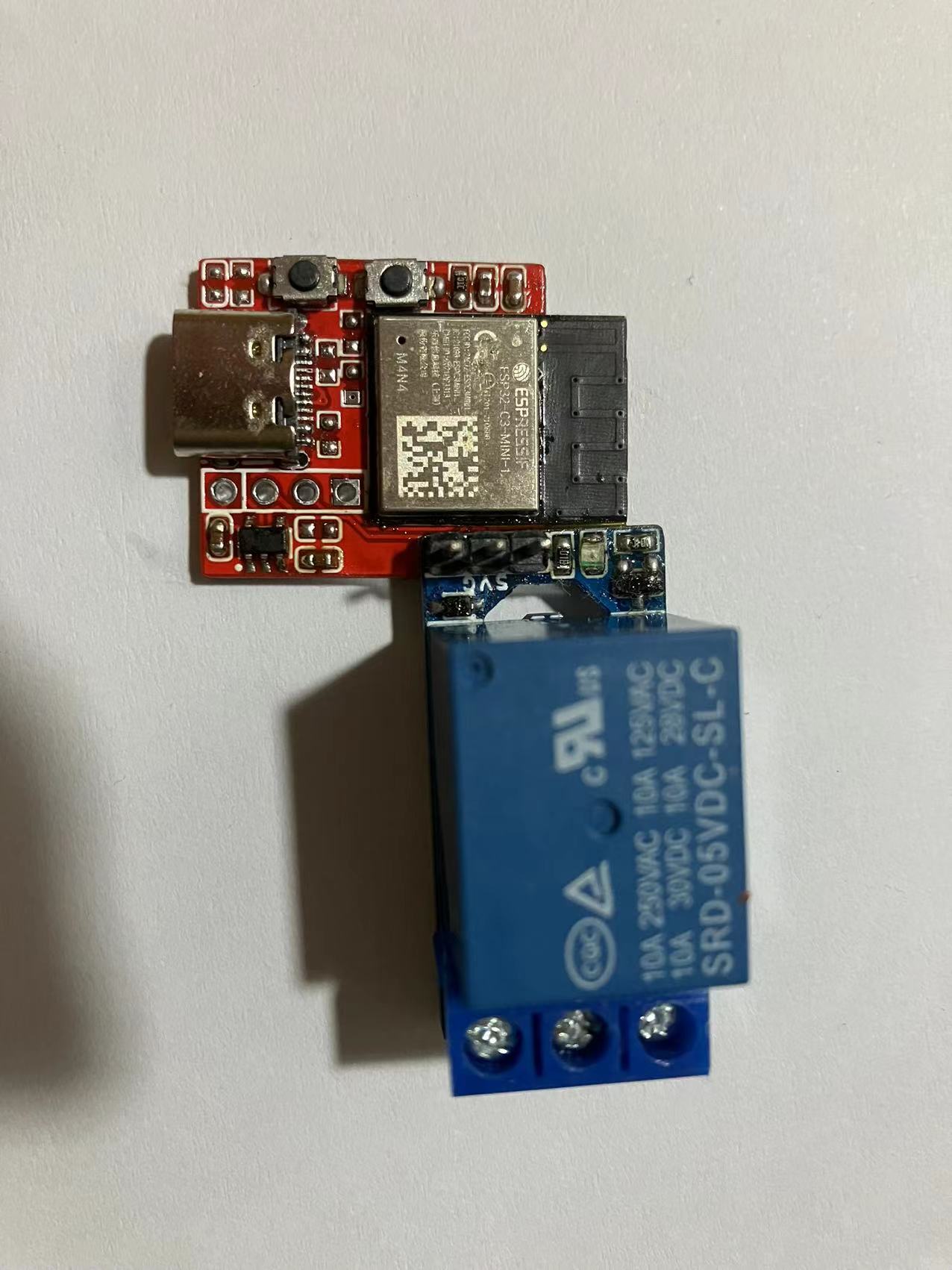

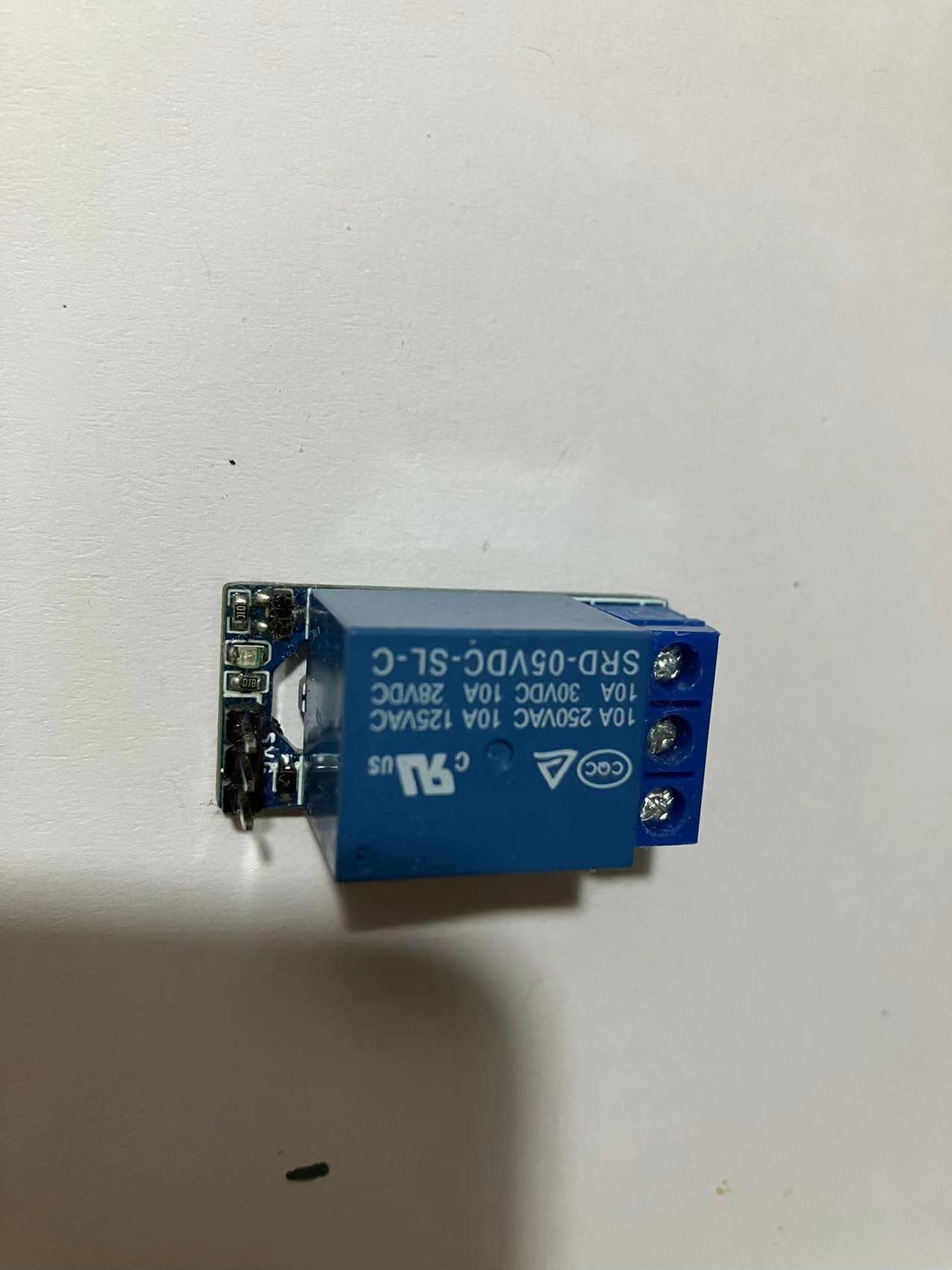

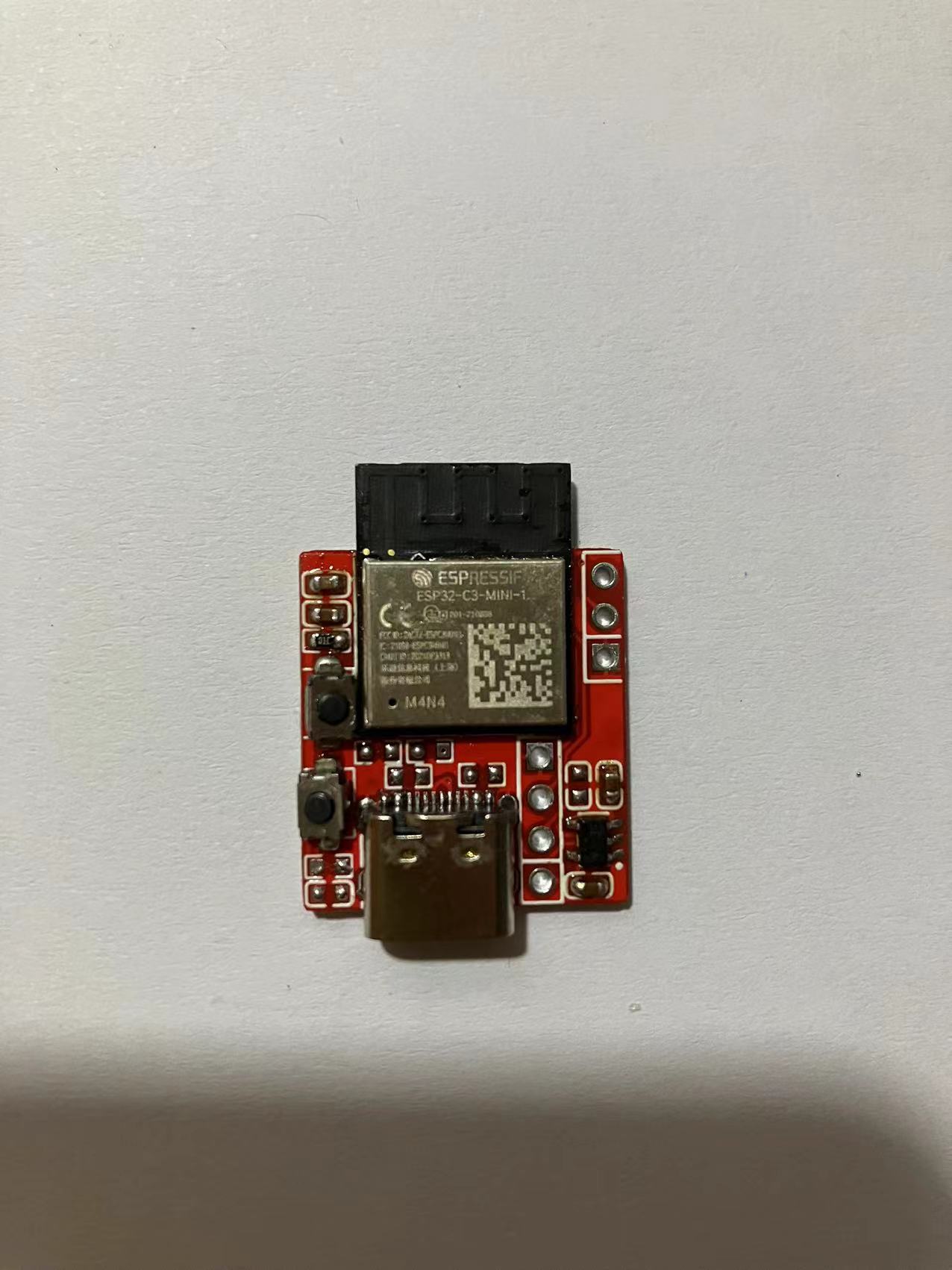

新鲜出炉的PCB是这样的：

FmfhRybPVzl4ubg2HaowMj23mF9I FnBUInsUo0DNsPuz_zmrjJZvJhBx

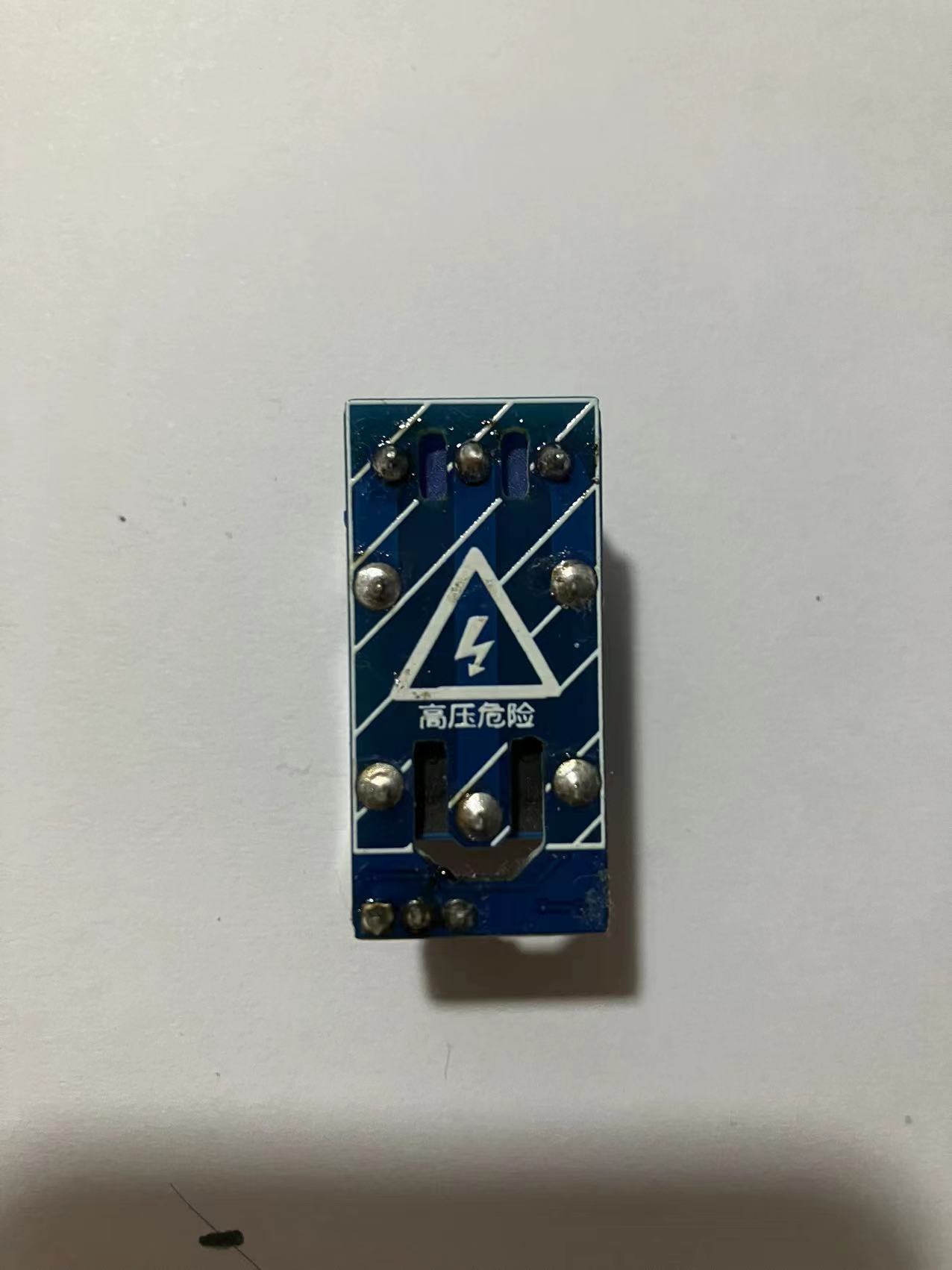

可以看到由于是喷锡处理的焊盘，焊盘表面并不平整。这对于ESP32-C3模块的焊接增加了一定的难度，因为模块焊盘全部都在下面，并没有额外露出的部分，焊接必须得一次成型，没有烙铁修补的机会。我焊接的方法是先给焊盘上锡，尽量均匀让锡面等高，然后再把模块放上去，热风吹焊。

关键代码及说明

上位机中dockers环境的部署，Home Assistant和Mosquito服务器的部署由于和本次项目相关性较小，网上也有很多资料，在这里就不再赘述了。如果未来有机会我会单独开贴讲解（又是一个大坑）。在这个项目中我们主要来看一下MQTT客户端的代码：

项目中用到的库并不多，只有这四个。

#include <Arduino.h>
#include <WiFi.h>
#include <PubSubClient.h>
#include <ArduinoJson.h>

首先是连接网络，连接MQTT服务器，并配置好回调函数。这一部分只是一系列的定义及配置，比较简单：

void wifi_loop()
{
  if (WiFi.status() != WL_CONNECTED)
  {
    WiFi.begin(ssid.c_str(), password.c_str());
    while (WiFi.status() != WL_CONNECTED)
    {
      yield();
    }
  }
}

// MQTT client connect
boolean mqtt_loop()
{
  if (WiFi.status() != WL_CONNECTED)
  {
    return false;
  }
  if (!client.connected())
  {
    // init the MQTT setup
    client.setServer(MQTT_SERVER_IP, MQTT_SERVER_PORT);
    client.setCallback(mqtt_callback);
    // Attempt to connect
    const String availability_topic = String(MQTT_USER) + "/" + String(MQTT_CLIENT_ID) + "/availability";
    if (client.connect(MQTT_CLIENT_ID, MQTT_USER, MQTT_PASSWORD, availability_topic.c_str(), 1, true, "offline", true))
    {
      boolean isOK = client.publish(availability_topic.c_str(), "online", true);
      discover_0();
      subscribe_0();
    }
    else
    {
      delay(1000);
      return false;
    }
  }
  client.loop(); // update message fromm MQTT
  return true;
}

为了实现可以让homeassistant可以自动识别我们的终端设备，首先需要publish相应的配置信息给服务器：

void discover_0()
{
  // setup
  pinMode(DEVICE_0_PIN, OUTPUT);
  digitalWrite(DEVICE_0_PIN, LOW);

  const String components = DEVICE_0_COMPONENT;
  const String name = DEVICE_0_NAME;
  const String config_topic = String(MQTT_USER) + "/" + components + "/" + String(MQTT_CLIENT_ID) + "_" + name + "/config";
  const String availability_topic = String(MQTT_USER) + "/" + String(MQTT_CLIENT_ID) + "/availability";
  const String command_topic = String(MQTT_USER) + "/" + components + "/" + String(MQTT_CLIENT_ID) + "_" + name + "/set";
  const String state_topic = String(MQTT_USER) + "/" + components + "/" + String(MQTT_CLIENT_ID) + "_" + name + "/state";
  StaticJsonDocument<512> doc;

  doc["name"] = String(MQTT_CLIENT_ID) + "_" + name;
  doc["unique_id"] = String(MQTT_CLIENT_ID) + "_" + name;
  doc["command_topic"] = command_topic;
  doc["state_topic"] = state_topic;
  doc["availability_topic"] = availability_topic;
  doc["schema"] = "json";
  doc["optimistic"] = false;
  doc["retain"] = false;
  doc["qos"] = 0;
  doc["brightness"] = true;

  unsigned char buffer[512];
  unsigned int n = serializeJson(doc, buffer);
  client.setBufferSize(512);
  boolean isOK = client.publish(config_topic.c_str(), buffer, n, false);
}

之后就是定义MQTT的订阅及发布功能，并将对应功能放在CALLBACK中，这样当ESP32-C3接收到服务器的信息后，就会执行相应操作，并返回执行结果。

void subscribe_0()
{
  const String components = DEVICE_0_COMPONENT;
  const String name = DEVICE_0_NAME;
  const String command_topic = String(MQTT_USER) + "/" + components + "/" + String(MQTT_CLIENT_ID) + "_" + name + "/set";
  client.subscribe(command_topic.c_str(), 0);
}

void publish_0()
{
  const String components = DEVICE_0_COMPONENT;
  const String name = DEVICE_0_NAME;
  const String state_topic = String(MQTT_USER) + "/" + components + "/" + String(MQTT_CLIENT_ID) + "_" + name + "/state";
  StaticJsonDocument<128> doc;

  if (DEVICE_0_TGT_VALUE)
  {
    doc["state"] = DEVICE_ON;
    doc["brightness"] = DEVICE_0_SET_VALUE;
  }
  else
  {
    doc["state"] = DEVICE_OFF;
  }

  unsigned char buffer[128];
  unsigned int n = serializeJson(doc, buffer);
  boolean isOK = client.publish(state_topic.c_str(), buffer, n, false);
}

void process_0(const String topic_p, const String payload_p)
{
  const String components = DEVICE_0_COMPONENT;
  const String name = DEVICE_0_NAME;
  const String command_topic = String(MQTT_USER) + "/" + components + "/" + String(MQTT_CLIENT_ID) + "_" + name + "/set";
  if (command_topic == topic_p)
  {
    StaticJsonDocument<128> doc;
    deserializeJson(doc, payload_p);
    if (doc["state"] == DEVICE_OFF)
    {
      DEVICE_0_TGT_VALUE = 0;
    }
    else
    {
      if (!DEVICE_0_SET_VALUE)
      {
        DEVICE_0_TGT_VALUE = 255;
        DEVICE_0_SET_VALUE = DEVICE_0_TGT_VALUE;
      }
      else if (doc.containsKey("brightness"))
      {
        DEVICE_0_TGT_VALUE = doc["brightness"];
        DEVICE_0_SET_VALUE = DEVICE_0_TGT_VALUE;
      }
      else
      {
        DEVICE_0_TGT_VALUE = DEVICE_0_SET_VALUE;
      }
    }
    publish_0();
  }
}

void execute_0()
{
  analogWrite(DEVICE_0_PIN, DEVICE_0_TGT_VALUE);
}

void mqtt_callback(char *p_topic, byte *p_payload, unsigned int p_length)
{
  // concat the payload into a string
  const String topic = p_topic;
  p_payload[p_length] = '\0'; // Null terminator used to terminate the char array
  const String payload = (char *)p_payload;
  process_0(topic, payload);
}

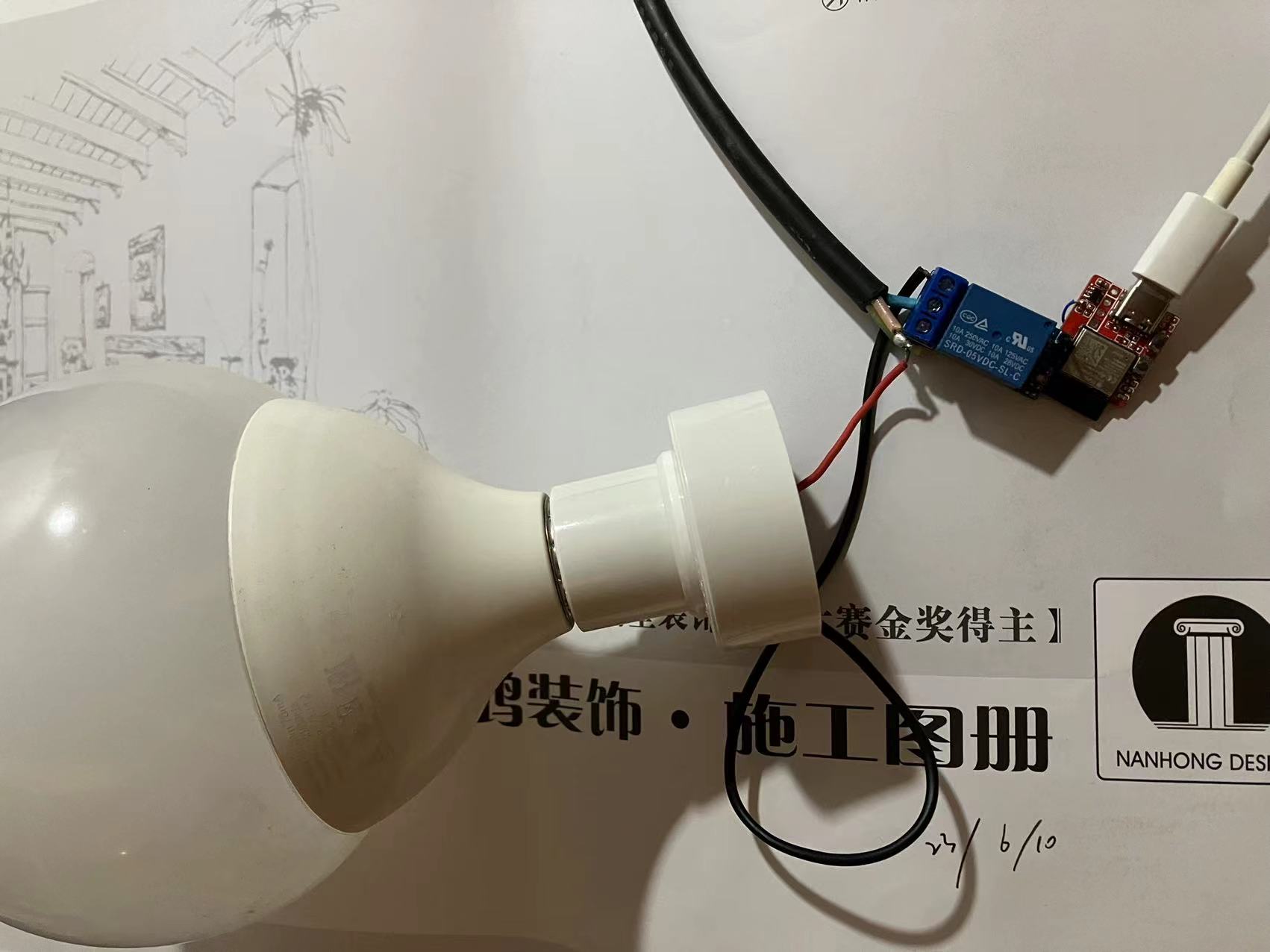

完整代码在附件中，大家可以自行下载尝试。
