基于esp32-s3-lite的联网获取粉丝数

内容介绍

一．项目介绍

本任务是由电子森林组织的funpack第二季第五期，使用的模块是esp32-s3-box-lite，小模块很漂亮，制作的很精美，可以称为很好的工艺品了。

本次要实现的功能为联网获取粉丝数，并播报。本模块具有3个按键，2.4寸的屏幕，可玩性比较高。

模块到手官方建议首先更新模块的固件，更新的说明资料地址：esp-box/docs/firmware_update_cn.md at master · espressif/esp-box (github.com)

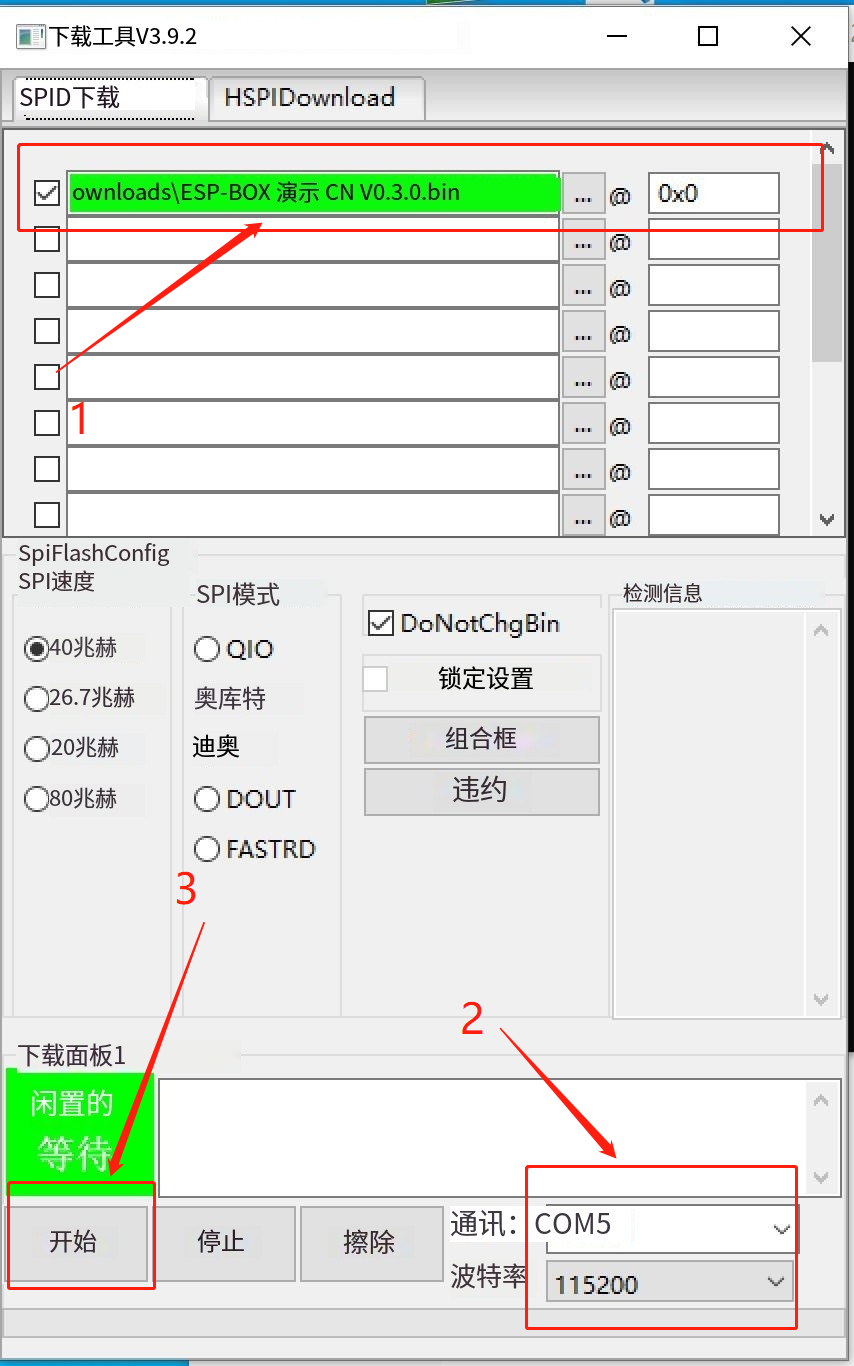

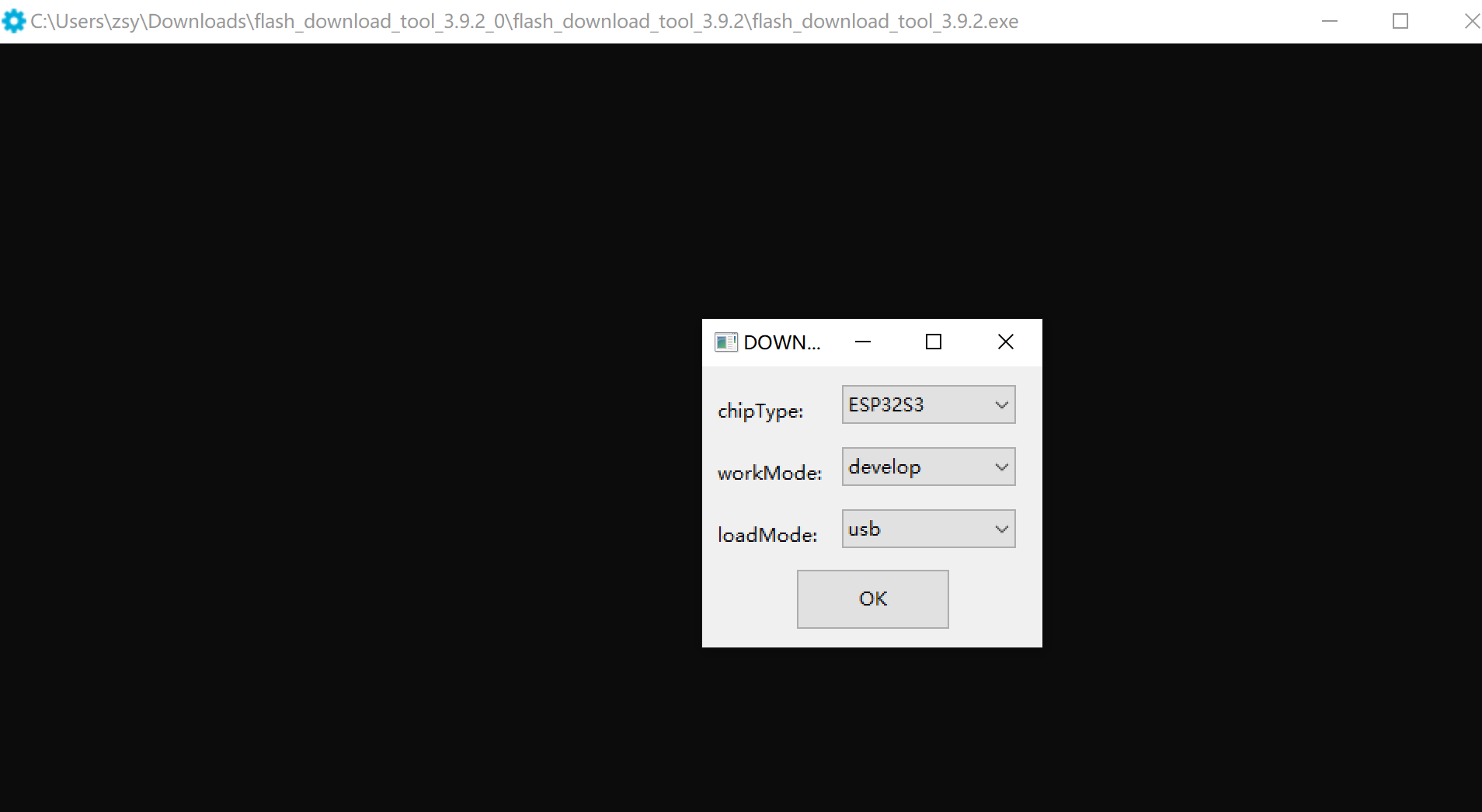

下载更新固件工具，选项如下图所示

FoaSTYXCeQFqlHF8X65hSye1-BFT

FuEvRFh3Bq3CQJVwMaalx7irsi1-

烧写完成后，按reset按键，可以试用最新固件的效果。

二. 设计思路

本项目设计硬件基于esp32-s3-box-lite。首先测试了官方的demo代码，初步掌握板载的IO硬件以及各个外设的功能与实际效果。根据硬件的具体功能，设计本任务功能，代码借鉴了大佬KafCoppelia，向大佬学习，希望自己也能像大佬一样厉害。

功能设计分三个部分，第一个是tts语音播报，第二个是联网获取粉丝数，第三个部分注册三个按键的回调，实现按键播报功能。

三. 硬件介绍

下图是硬件结构体，配备一块 2.4 寸 LCD 显示屏、双麦克风、一个扬声器、两个用于硬件拓展的 Pmod™ 兼容接口、三个独立按键，一个boot按键，一个reset按键。lcd显示效果细腻，mcu频率足够高，可以流畅的刷新画面。

板卡集成了 2.4 GHz Wi-Fi 和 Bluetooth 5 (LE) 的 MCU 芯片，支持远距离模式 (Long Range)。ESP32-S3 搭载 Xtensa® 32 位 LX7 双核处理器，主频高达 240 MHz，内置 512 KB SRAM (TCM)，具有 45 个可编程 GPIO 管脚和丰富的通信接口。

四. 功能介绍

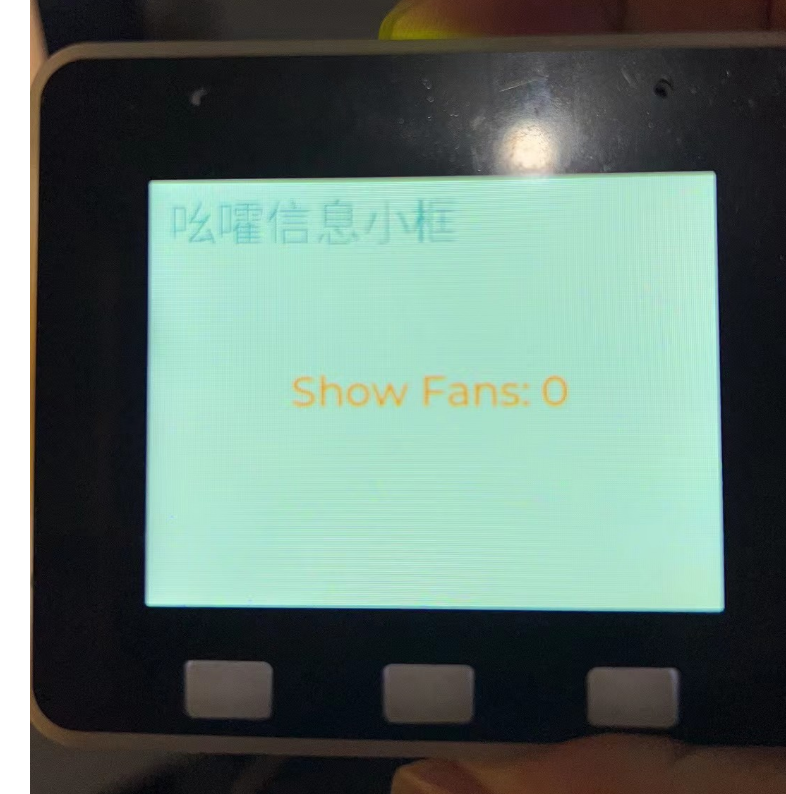

1 开机页面窗口显示：吆嚯信息小框，中间显示show fans，如下图所示

FlSA1dPWAFdGjVQdtBWCY95pswl_

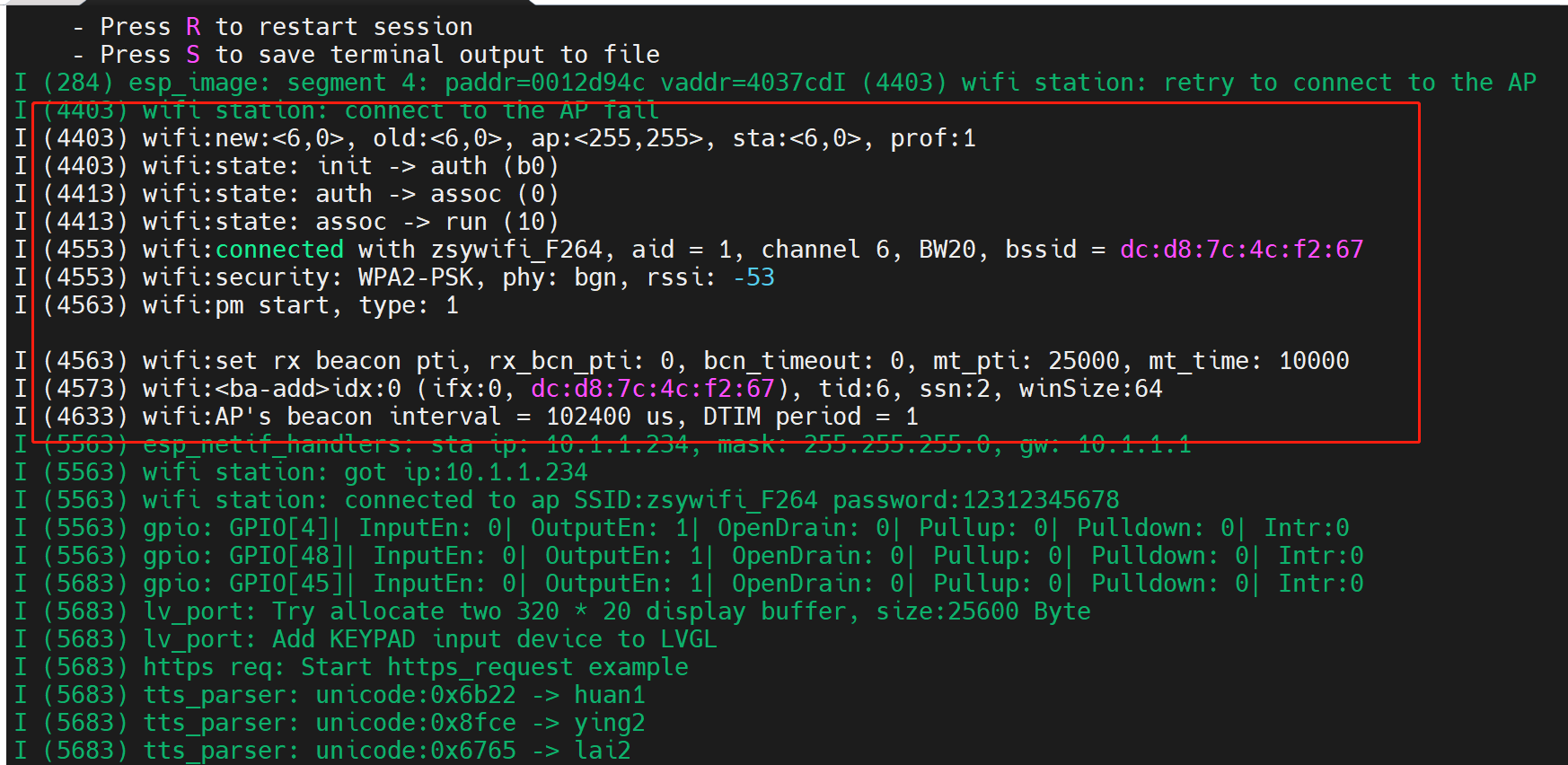

2 上电模块会连接wifi，账号密码是固定写在代码中的，效果如下

Fkq8cL9Y4BQJnJQzbDSifnqHHpX2

可以看出正常获取到了IP地址，此时可以通过http协议获取粉丝数的数据了。

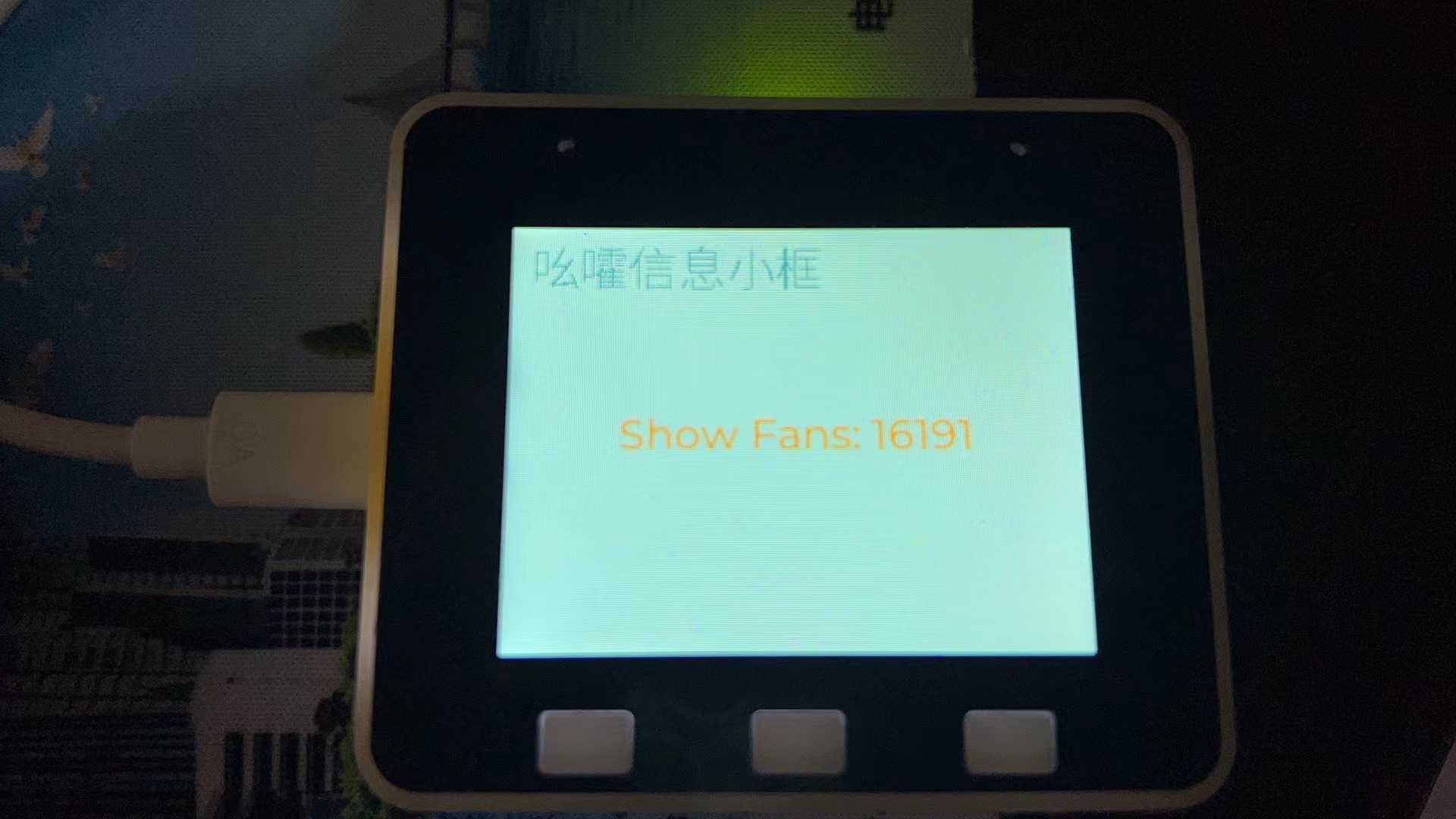

3 按左键获取粉丝数，效果如下图所示。

FnpTxi-WFR-YMeEaWh7DMb5QxjSp

中间和右按键播报了自定义语音，没有实际功能。

五. 主要代码

配置文件，配置wifi的账号密码，和获取粉丝账号的id

#ifndef _CONFIG_H_
#define _CONFIG_H_

#define BILIBILI_VMID "318568697"
#define WIFI_SSID "zsywifi_F264"
#define WIFI_PASSWORD "12312345678"

#endif /* _CONFIG_H_ */

main主函数显示各个模块的初始化，并实现wifi联网。

    /* Initialize TTS */
    ESP_ERROR_CHECK(tts_init());

    /* Connect to WIFI */
    wifi_init_sta();

    /* Initialize LCD & LVGL */
    ESP_ERROR_CHECK(lv_port_init());
    bsp_lcd_set_backlight(true);

完成初始化后，启动三个工作线程，完成本任务的主要功能

    xTaskCreate(&tts_welcome_task, "tts_welcome_task", 4 * 1024, NULL, 5, NULL);
    xTaskCreate(&https_request_task, "https_request_task", 8 * 1024, NULL, 5, NULL);
    xTaskCreate(&lvgl_display_init_task, "lvgl_display_init_task", 4 * 1024, NULL, 6, NULL);

显示模块，具有两个字符显示句柄，并设置了两种句柄，其中项目使用的汉字字体通过网站（）转换得到一个c文件，放到box项目的lvgl文件夹中的font目录中。

    lv_obj_set_style_bg_color(lv_scr_act(), lv_color_hex(0xc7edcc), LV_PART_MAIN);

    Hzlabel = lv_label_create(lv_scr_act());
    lv_obj_set_style_text_font(Hzlabel,&SiYuanHeiTi,LV_PART_MAIN);
    lv_label_set_text(Hzlabel, "吆嚯  信息小框");
    lv_obj_set_style_text_color(Hzlabel, lv_palette_main(LV_PALETTE_TEAL), LV_PART_MAIN);
    lv_obj_align(Hzlabel, LV_ALIGN_TOP_LEFT, 10, 10);


    /* Create a white label, set its text and align it to the center */
    label = lv_label_create(lv_scr_act());
    lv_obj_set_style_text_font(label, &lv_font_montserrat_24, LV_PART_MAIN); // Font size 24
    lv_label_set_text(label, "Show Fans: 0");
    lv_obj_set_style_text_color(lv_scr_act(), lv_palette_main(LV_PALETTE_ORANGE), LV_PART_MAIN);
    lv_obj_align(label, LV_ALIGN_CENTER, 0, 0);
    vTaskDelete(NULL);

此处是三个按键注册回调

   bsp_btn_register_callback(BOARD_BTN_ID_PREV, BUTTON_PRESS_DOWN, tts_report_cb, NULL);
    bsp_btn_register_callback(BOARD_BTN_ID_ENTER, BUTTON_PRESS_DOWN, tts_welcome_report_cb, NULL);
    bsp_btn_register_callback(BOARD_BTN_ID_NEXT, BUTTON_PRESS_DOWN, tts_lalal_report_cb, NULL);

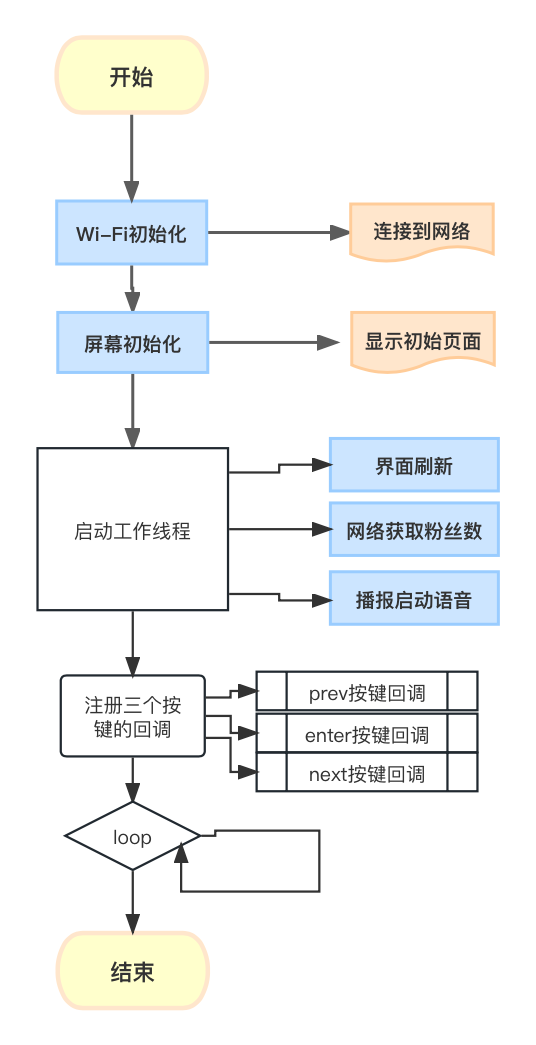

整个程序的流程图如下：

Fk2Beri2B_vyftIr4Ydw2OLHjybW

六. 活动总结与未来计划
