Fastbond2阶段1-基于MCP3204的游戏摇杆原理图设计
一、前言
最近在进行硬件方面的学习，已经系统学习了原理图的绘制，PCB布局及绘制，看到电子森林上有fastbond这个活动，于是就想练练手，提升自己的硬件实力。
最近在使用电子森林的十二指神探，不得不说RP2040这一款单片机性能真的强悍，虽然是Cortex-M0+，但是主频有133MHz，264kSRAM，2MB内存，真的超强啊有木有，所以打算围绕着RP2040这个核心板来画一个扩展板。

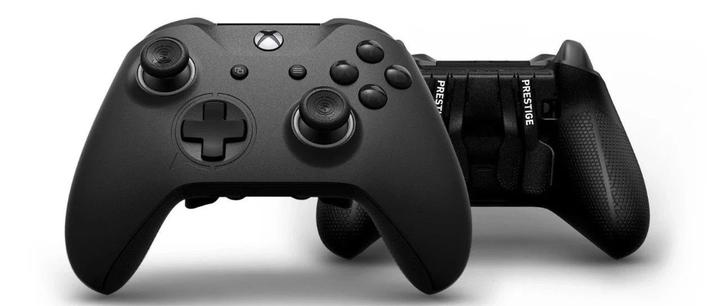

一直以来都想搞清楚游戏手柄的摇杆是怎么工作的，那就画个游戏摇杆吧，先练练手，后面会的多了再往深得地方挖。

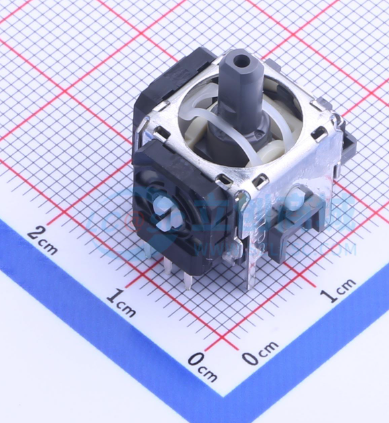

游戏手柄一般采用摇杆电位器进行制作，具有2轴（X，Y）模拟输出，1路（Z轴）按钮数字方向输出。通过主控的ADC口读取电位器的电压值，来控制游戏中走位的距离。我手头上有一款2轴的摇杆式电位器，就使用这个吧。
下面将介绍设计框图和检测方法，原理图及芯片说明。
二、设计框图及原理介绍
流程图及原理图初步设计都是在Scheme-it网页上绘制的，还挺方便的，嘿嘿嘿。
链接附在这里：https://www.digikey.cn/schemeit/project/detail/a48f5b79eea04fec8ab1ad79a74db9d4
如图所示，由RP2040作为主控芯片，通过SPI协议来驱动MCP3204芯片，并且给整个扩展版进行供电，MCP3204芯片在对2765这个双轴电位器进行ADC读取后，把所获取的电压模拟值经过SPI协议回传给RP2040主控芯片，RP2040主控芯片对数据进行处理，来达到对电脑控制的目的。
三、原理图及芯片介绍

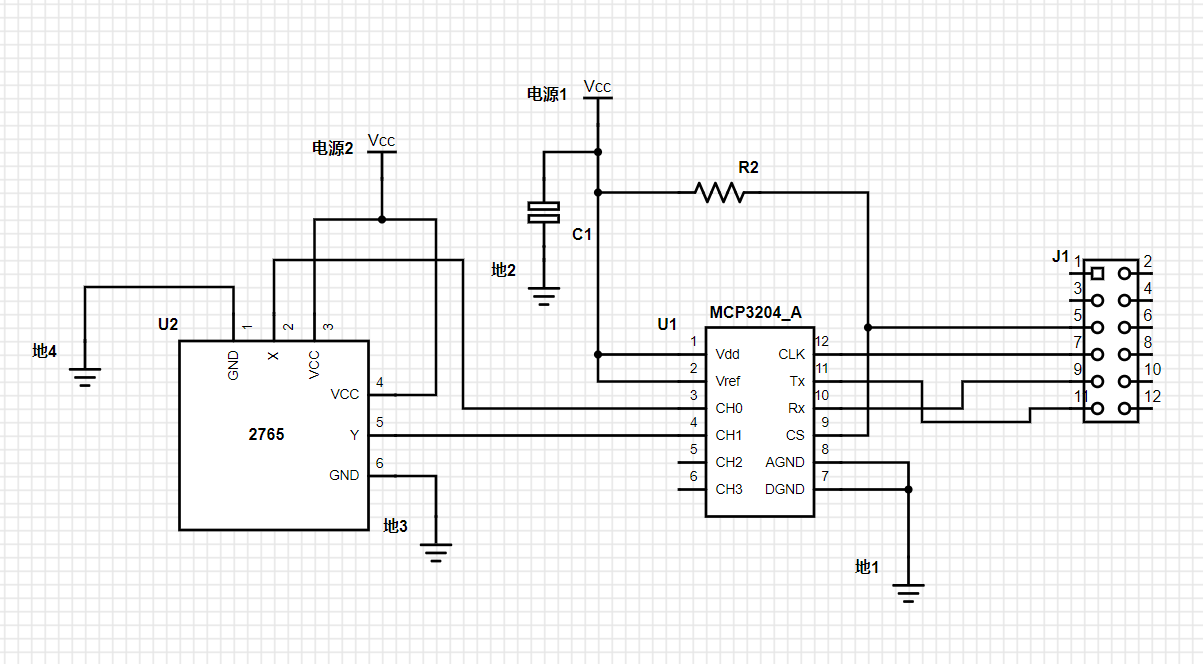

整个扩展板原理图初步设计如下所示，使用了FastBond活动中要求的Microchip厂家的MCP3204芯片，
下面对这一芯片做详细介绍：
- 分辨率：MCP3204是一个12位的ADC，这意味着它可以将模拟输入信号转换为0到2^12（即0到4095）之间的数字值。
- 通道数：MCP3204有4个单独的输入通道（CH0到CH3），它可以选择性地将输入信号转换为数字值。
- SPI接口：MCP3204使用SPI（串行外围设备接口）进行通信。它可以通过SPI总线与微控制器或其他设备进行通信。
- 工作电压：MCP3204可以在7V到5.5V的工作电压范围内工作。
- 采样速率：MCP3204的最大采样速率为100k样本/秒（ksps）。
- 内部参考电压：MCP3204具有一个内部参考电压源，可以用来设置模拟输入范围。

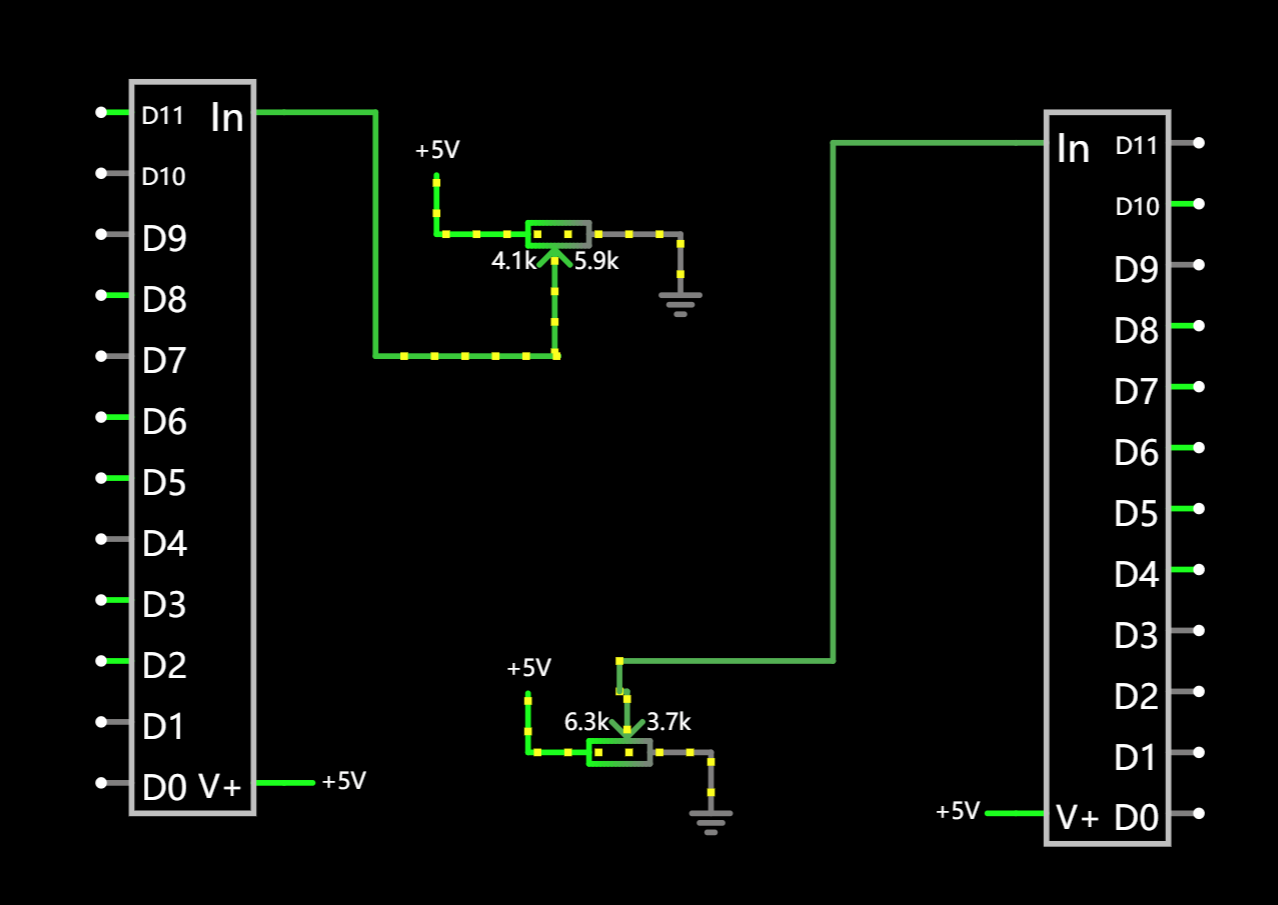

下面是电位器在CircuitJS上的原理仿真：
当滑动变阻器的阻值变化时，也就是人手控制摇杆滑动时，电位器上的分压会发生变化，MCP3204上ADC转换后的值不一样，两个通道上的12位高低数据也在变化，这便是电位器的原理。
四、结语
以上是FastBond活动阶段一的内容，阶段一只要求流程框图及原理图绘制，还是比较容易的，阶段二部分的PCB绘制已经开始了，后续完成会继续发布出来，如本项目有不同的见解，肯定各位批评指正。
