Funpack2-5---基于ESP32-S3-BOX-LITE的天气播报系统
使用ESP32的WiFi和TTS功能，实现一个语音播报系统，联网获取获取天气并播报。
标签
ESP32-S3
ESP32-S3-BOX-LITE
Funpack2-5
天气播报
冷月烟
更新2023-08-01
645

任务目的

使用ESP32的WiFi和TTS功能，实现一个语音播报系统，联网获取获取天气并播报。

设计思路

本项目大致可分为三部分设计

  1. 天气状况获取。
  2. 天气状态显示。
  3. 语音播报。

具体如下：

天气状况获取

  1. 访问网络：通过esp32 wifi接口去连接家中路由器，进一步去访问网络。
  2. 获取天气：通过心知天气接口获取当前天气状况。
  3. JSON解析：解析收到的心知天气数据返回，解析出具体内容并使用。

天气状态显示

  1. 屏幕驱动：直接使用box驱动库去初始化屏幕并使用。
  2. 图片显示：使用lvgl驱动屏幕，初始化spifs文件系统，将天气图片放入其中。

语音播报

  1. 声卡驱动：直接使用box驱动库去初始化声卡并使用。
  2. 播报音频：使用esp32 tts功能生成具体音频并播放出来。

硬件介绍

FgNyhpc6qFQ0t2a_W0-zKvPNFBW2

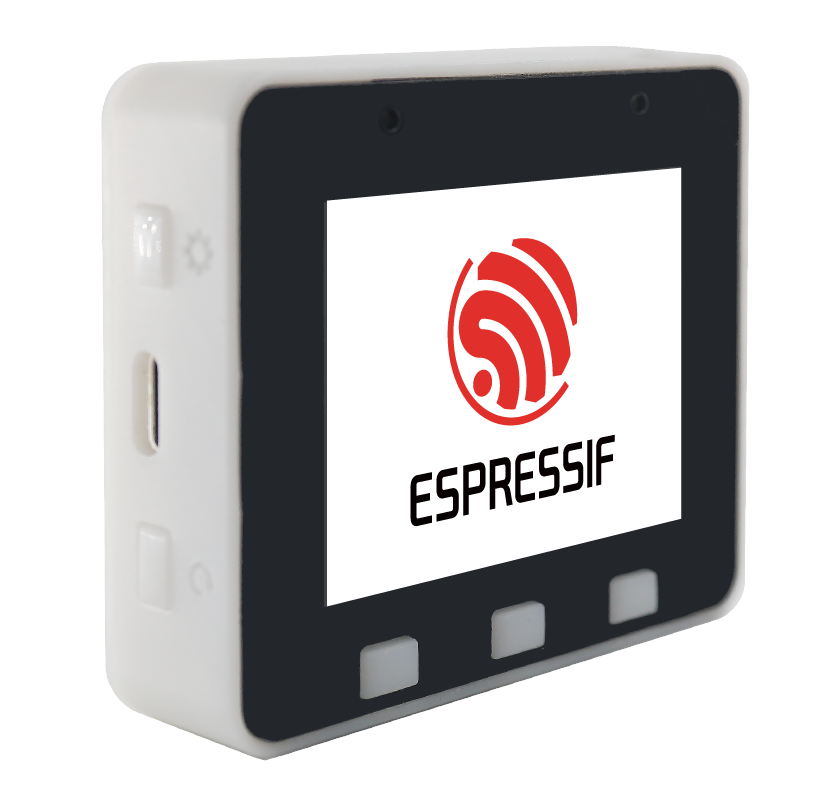

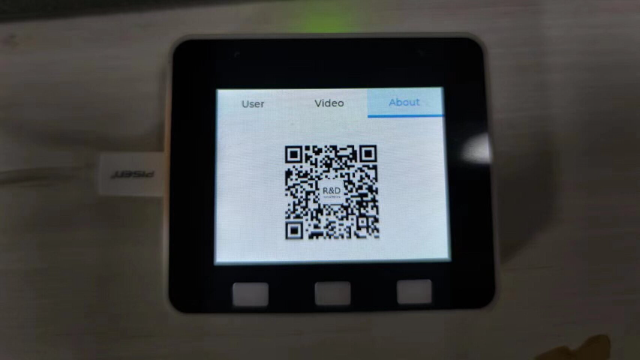

ESP32-S3-BOX-LITE

ESP32-S3-BOX AI语音开发套件是乐鑫打造的一个智能语音设备开发平台

ESP32-S3-BOX 既可以用于构建智能音箱，也可以赋能更多物联网设备实现人机语音交互。同时，它还集触摸屏控制、传感器、红外控制器和智能网关等多功能于一体，能够作为全屋设备的控制中枢，支持用户通过语音命令控制或触屏控制，轻松实现圈内智能联动。

ESP32-S3-BOX-Lite 是目前对应的 AIoT 应用开发板，搭载支持 AI 加速的 ESP32-S3 Wi-Fi + Bluetooth 5 (LE) SoC。为用户提供了一个基于语音助手、传感器、红外控制器和智能 Wi-Fi 网关等功能开发和控制智能家居设备的平台。开发板出厂支持离线语音交互功能，用户通过乐鑫丰富的 SDK 和解决方案，能够轻松构建在线和离线语音助手、智能语音设备、HMI 人机交互设备、控制面板、多协议网关等多样的应用。

支持特性：

  • 双麦克风支持远场语音交互
  • 高唤醒率的离线语音唤醒
  • 高识别率的离线中英文命令词识别
  • 可动态配置 200+ 中英文命令词
  • 连续识别和唤醒打断
  • 灵活可复用的 GUI 框架
  • 端到端一站式接入云平台
  • Pmod™ 兼容接口支持多种外设扩展

核心微控制器：ESP32-S3

ESP32-S3 是一款集成 2.4 GHz Wi-Fi 和 Bluetooth 5 (LE) 的 MCU 芯片，支持远距离模式 (Long Range)。ESP32-S3 搭载 Xtensa® 32 位 LX7 双核处理器，主频高达 240 MHz，内置 512 KB SRAM (TCM)，具有 45 个可编程 GPIO 管脚和丰富的通信接口。ESP32-S3 支持更大容量的高速 Octal SPI flash 和片外 RAM，支持用户配置数据缓存与指令缓存。

  • Xtensa® 32 位 LX7 双核处理器，主频高达 240 MHz
  • 内置 512 KB SRAM、384 KB ROM 存储空间，并支持多个外部 SPI、Dual SPI、 Quad SPI、Octal SPI、QPI、OPI flash 和片外 RAM
  • 额外增加用于加速神经网络计算和信号处理等工作的向量指令 (vector instructions)
  • 45 个可编程 GPIO，支持常用外设接口如 SPI、I2S、I2C、PWM、RMT、ADC、UART、SD/MMC 主机控制器和 TWAITM 控制器等
  • 基于 AES-XTS 算法的 Flash 加密和基于 RSA 算法的安全启动，数字签名和 HMAC 模块，“世界控制器 (World Controller)”模块

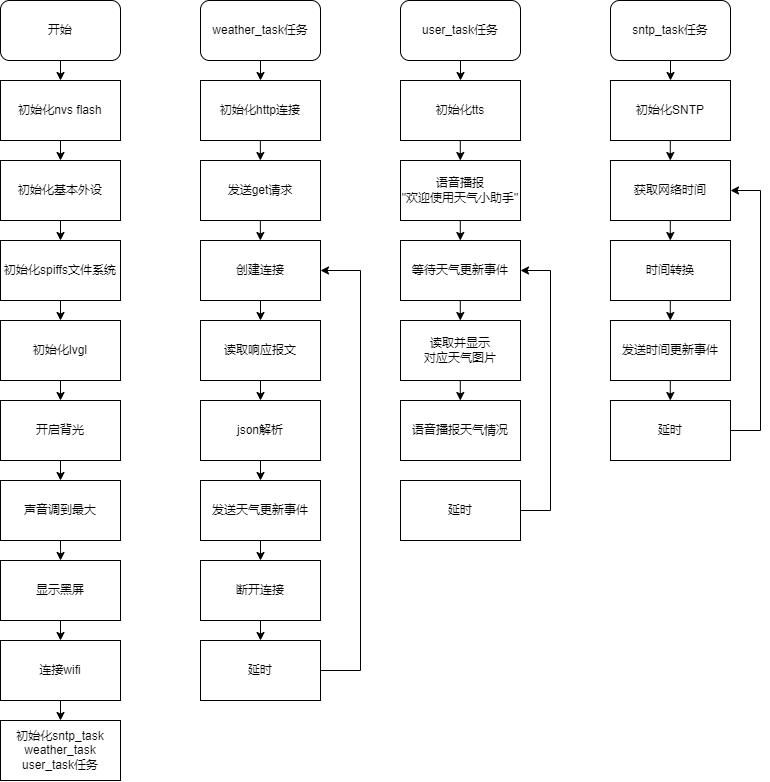

代码流程图

Fr3RkT3IrWmMK8QPDIsFeJQidy65

主要代码

main代码

void app_main(void)
{
    esp_err_t ret = nvs_flash_init();
    if (ret == ESP_ERR_NVS_NO_FREE_PAGES || ret == ESP_ERR_NVS_NEW_VERSION_FOUND) {
      ESP_ERROR_CHECK(nvs_flash_erase());
      ret = nvs_flash_init();
    }
    ESP_ERROR_CHECK(ret);

    ESP_ERROR_CHECK(bsp_board_init());
    ESP_ERROR_CHECK(bsp_board_power_ctrl(POWER_MODULE_AUDIO, true));
    ESP_ERROR_CHECK(bsp_spiffs_init_default());
    ESP_ERROR_CHECK(lv_port_init());
    bsp_lcd_set_backlight(true);
    bsp_codec_set_voice_volume(100);

    user_init();
    app_event_group = xEventGroupCreate();
    wifi_init_sta();
    xTaskCreate(sntp_task, "sntp_task", 2048, NULL, 9, NULL);
    xTaskCreate(weather_task, "weather_task", 3072, NULL, 8, NULL);
    xTaskCreate(user_task, "user_task", 4096, NULL, 10, NULL);

    do {
        lv_task_handler();
    } while (vTaskDelay(1), true);
}

wifi连接部分

static void event_handler(void* arg, esp_event_base_t event_base,
                                int32_t event_id, void* event_data)
{
    if (event_base == WIFI_EVENT && event_id == WIFI_EVENT_STA_START) {
        esp_wifi_connect();
    } else if (event_base == WIFI_EVENT && event_id == WIFI_EVENT_STA_DISCONNECTED) {
        if (s_retry_num < WIFI_MAX_RETRY) {
            esp_wifi_connect();
            s_retry_num++;
            ESP_LOGI(TAG, "retry to connect to the AP");
        } else {
            xEventGroupSetBits(s_wifi_event_group, WIFI_FAIL_BIT);
        }
        ESP_LOGI(TAG,"connect to the AP fail");
    } else if (event_base == IP_EVENT && event_id == IP_EVENT_STA_GOT_IP) {
        ip_event_got_ip_t* event = (ip_event_got_ip_t*) event_data;
        ESP_LOGI(TAG, "got ip:" IPSTR, IP2STR(&event->ip_info.ip));
        s_retry_num = 0;
        xEventGroupSetBits(s_wifi_event_group, WIFI_CONNECTED_BIT);
    }
}

void wifi_init_sta(void)
{
    s_wifi_event_group = xEventGroupCreate();

    ESP_ERROR_CHECK(esp_netif_init());

    ESP_ERROR_CHECK(esp_event_loop_create_default());
    esp_netif_create_default_wifi_sta();

    wifi_init_config_t cfg = WIFI_INIT_CONFIG_DEFAULT();
    ESP_ERROR_CHECK(esp_wifi_init(&cfg));

    esp_event_handler_instance_t instance_any_id;
    esp_event_handler_instance_t instance_got_ip;
    ESP_ERROR_CHECK(esp_event_handler_instance_register(WIFI_EVENT,
                                                        ESP_EVENT_ANY_ID,
                                                        &event_handler,
                                                        NULL,
                                                        &instance_any_id));
    ESP_ERROR_CHECK(esp_event_handler_instance_register(IP_EVENT,
                                                        IP_EVENT_STA_GOT_IP,
                                                        &event_handler,
                                                        NULL,
                                                        &instance_got_ip));

    wifi_config_t wifi_config = {
        .sta = {
            .ssid = WIFI_SSID,
            .password = WIFI_PASSWORD,
	        .threshold.authmode = WIFI_AUTH_WPA2_PSK,
            .pmf_cfg = {
                .capable = true,
                .required = false
            },
        },
    };
    ESP_ERROR_CHECK(esp_wifi_set_mode(WIFI_MODE_STA) );
    ESP_ERROR_CHECK(esp_wifi_set_config(WIFI_IF_STA, &wifi_config) );
    ESP_ERROR_CHECK(esp_wifi_start() );
    ESP_LOGI(TAG, "wifi_init_sta finished.");

    EventBits_t bits = xEventGroupWaitBits(s_wifi_event_group,
            WIFI_CONNECTED_BIT | WIFI_FAIL_BIT,
            pdFALSE,
            pdFALSE,
            portMAX_DELAY);

    if (bits & WIFI_CONNECTED_BIT) {
        ESP_LOGI(TAG, "connected to ap SSID:%s password:%s",
                 WIFI_SSID, WIFI_PASSWORD);
    } else if (bits & WIFI_FAIL_BIT) {
        ESP_LOGI(TAG, "Failed to connect to SSID:%s, password:%s",
                 WIFI_SSID, WIFI_PASSWORD);
    } else {
        ESP_LOGE(TAG, "UNEXPECTED EVENT");
    }

    ESP_ERROR_CHECK(esp_event_handler_instance_unregister(IP_EVENT, IP_EVENT_STA_GOT_IP, instance_got_ip));
    ESP_ERROR_CHECK(esp_event_handler_instance_unregister(WIFI_EVENT, ESP_EVENT_ANY_ID, instance_any_id));
    vEventGroupDelete(s_wifi_event_group);

    xEventGroupSetBits(app_event_group, WIFI_INIT_BIT);
}

天气获取部分

void weather_task(void *param)
{
    int content_length = 0;
    esp_http_client_config_t http_client_cfg = {
        .url = weather_url,
    };
    esp_http_client_handle_t http_client_handle = esp_http_client_init(&http_client_cfg);
    esp_http_client_set_method(http_client_handle, HTTP_METHOD_GET);
    memset(&weather, 0, sizeof(weather_t));
    memset(&response_body, 0, sizeof(response_body));
    while (1)
    {
        esp_err_t err = esp_http_client_open(http_client_handle, 0);

        if (err != ESP_OK)
        {
            ESP_LOGE(TAG, "Failed to open HTTP connection: %s", esp_err_to_name(err));
            goto __fail_delay;
        }
        content_length = esp_http_client_fetch_headers(http_client_handle);
        if (content_length < 0 || content_length > RESPONSE_BODY_MAX_SIZE)
        {
            ESP_LOGE(TAG, "HTTP client fetch headers failed");
            goto __fail_delay;
        }

        if (esp_http_client_read_response(http_client_handle, response_body, RESPONSE_BODY_MAX_SIZE) < 0)
        {
            ESP_LOGE(TAG, "Failed to read response");
            goto __fail_delay;
        }

        ESP_LOGI(TAG, "HTTP GET Status = %d, content_length = %d",
                    esp_http_client_get_status_code(http_client_handle),
                    esp_http_client_get_content_length(http_client_handle));
        printf("%s\n", response_body);

        cjson_parse_xinzhi_weather(response_body);
        esp_http_client_close(http_client_handle);
        memset(&response_body, 0, sizeof(response_body));

    __fail_delay:
        for (size_t i = 0; i < REQUEST_INTERVAL * 60; i++)
            vTaskDelay(1000 / portTICK_PERIOD_MS);
    }
}

显示与播报部分

void user_task(void *param)
{
    const esp_partition_t* part=esp_partition_find_first(ESP_PARTITION_TYPE_DATA, ESP_PARTITION_SUBTYPE_DATA_FAT, "voice_data");
    if (part==0) printf("Couldn't find voice data partition!\n");
    spi_flash_mmap_handle_t mmap;
    uint16_t* voicedata;
    esp_partition_mmap(part, 0, part->size, SPI_FLASH_MMAP_DATA, (const void**)&voicedata, &mmap); //3*1024*1024
    esp_tts_voice_t *voice=esp_tts_voice_set_init(&esp_tts_voice_xiaole, voicedata);
    esp_tts_handle_t *tts_handle=esp_tts_create(voice);

    char *text="欢迎使用天气小助手";
    size_t bytes_written = 0;
    if (esp_tts_parse_chinese(tts_handle, text)) {  // parse text into pinyin list
        int len[1]={0};
        do {
            short *data=esp_tts_stream_play(tts_handle, len, 4); // streaming synthesis
            i2s_write(I2S_NUM_0, data, len[0]*2, &bytes_written, portMAX_DELAY);
        } while(len[0]>0);
        i2s_zero_dma_buffer(I2S_NUM_0);
    }
    vTaskDelay(1000 / portTICK_PERIOD_MS);
    while (1)
    {
        EventBits_t app_event_bit = xEventGroupWaitBits(app_event_group,
                                    NTP_UPDATE_BIT | WEATHER_UPDATE_BIT,
                                    pdTRUE,
                                    pdFALSE,
                                    portMAX_DELAY);

        if (app_event_bit & WEATHER_UPDATE_BIT)
        {
            char text[45];

            sprintf(text, "S:/spiffs/%d@2x.png", weather.code_day[0]);
            lv_obj_t *img = lv_img_create(lv_scr_act());
            lv_img_set_src(img, text);
            lv_obj_align(img, LV_ALIGN_CENTER, 0, 0);

            sprintf(text, "今天白天天气：%s", weather.text_day[0]);
            size_t bytes_written = 0;
            if (esp_tts_parse_chinese(tts_handle, text)) {  // parse text into pinyin list
                int len[1]={0};
                do {
                    short *data=esp_tts_stream_play(tts_handle, len, 4); // streaming synthesis
                    i2s_write(I2S_NUM_0, data, len[0]*2, &bytes_written, portMAX_DELAY);
                } while(len[0]>0);
                i2s_zero_dma_buffer(I2S_NUM_0);
            }
            vTaskDelay(300 / portTICK_PERIOD_MS);

            sprintf(text, "夜晚天气：%s", weather.text_night[0]);
            bytes_written = 0;
            if (esp_tts_parse_chinese(tts_handle, text)) {  // parse text into pinyin list
                int len[1]={0};
                do {
                    short *data=esp_tts_stream_play(tts_handle, len, 4); // streaming synthesis
                    i2s_write(I2S_NUM_0, data, len[0]*2, &bytes_written, portMAX_DELAY);
                } while(len[0]>0);
                i2s_zero_dma_buffer(I2S_NUM_0);
            }
            vTaskDelay(300 / portTICK_PERIOD_MS);

            sprintf(text, "最高气温：%d度", weather.degree_high[0]);
            bytes_written = 0;
            if (esp_tts_parse_chinese(tts_handle, text)) {  // parse text into pinyin list
                int len[1]={0};
                do {
                    short *data=esp_tts_stream_play(tts_handle, len, 4); // streaming synthesis
                    i2s_write(I2S_NUM_0, data, len[0]*2, &bytes_written, portMAX_DELAY);
                } while(len[0]>0);
                i2s_zero_dma_buffer(I2S_NUM_0);
            }
            vTaskDelay(300 / portTICK_PERIOD_MS);

            sprintf(text, "最低气温：%d度", weather.degree_low[0]);
            bytes_written = 0;
            if (esp_tts_parse_chinese(tts_handle, text)) {  // parse text into pinyin list
                int len[1]={0};
                do {
                    short *data=esp_tts_stream_play(tts_handle, len, 4); // streaming synthesis
                    i2s_write(I2S_NUM_0, data, len[0]*2, &bytes_written, portMAX_DELAY);
                } while(len[0]>0);
                i2s_zero_dma_buffer(I2S_NUM_0);
            }
            vTaskDelay(300 / portTICK_PERIOD_MS);

            sprintf(text, "湿度：百分之%d", weather.humidity[0]);
            bytes_written = 0;
            if (esp_tts_parse_chinese(tts_handle, text)) {  // parse text into pinyin list
                int len[1]={0};
                do {
                    short *data=esp_tts_stream_play(tts_handle, len, 4); // streaming synthesis
                    i2s_write(I2S_NUM_0, data, len[0]*2, &bytes_written, portMAX_DELAY);
                } while(len[0]>0);
                i2s_zero_dma_buffer(I2S_NUM_0);
            }
        }
        vTaskDelay(5 / portTICK_PERIOD_MS);
    }
}

功能演示

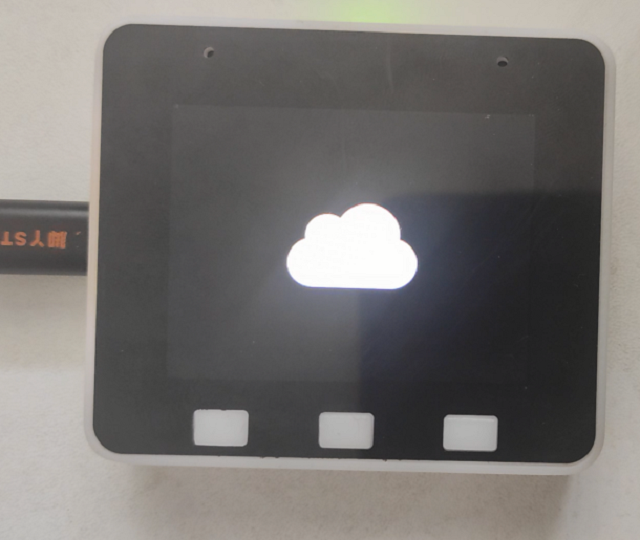

显示多云图片

FgV3vtc4fgCx57WtWNpUwkvvPcmf

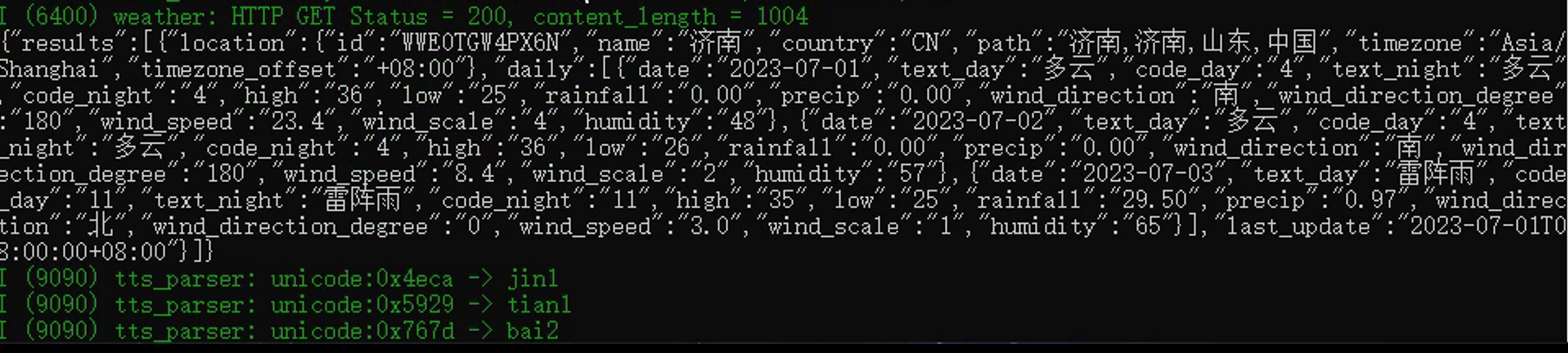

获取心知天气返回

FtQPAOvN6UDNg89icw1LSDPL4z6V

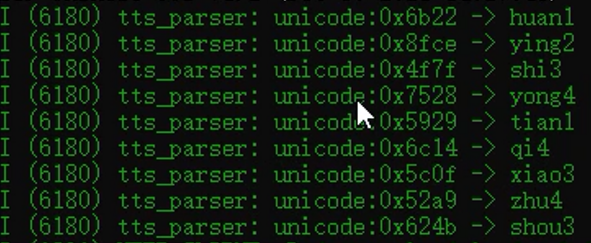

语音播报”欢迎使用天气小助手“

FsbE3sCwH3wQ0LsaTyZDKI65mJt8

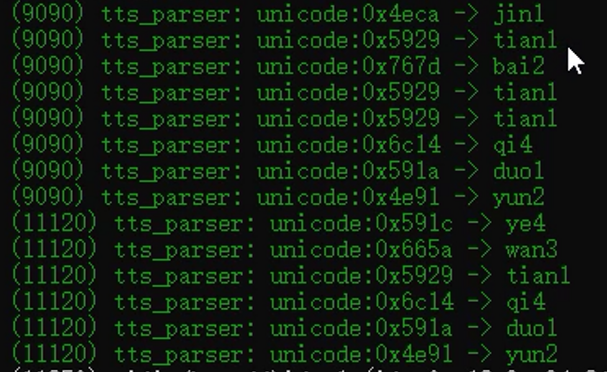

语音播报”今天白天天气多云 夜晚天气多云“

FpsJfxXA0PRJqn_3ntaHTXHqgl0V

代码使用说明

需要下载音频数据包，设置如下。

FigFHQbrHYyxKgJzDzJSwPXQbaWk

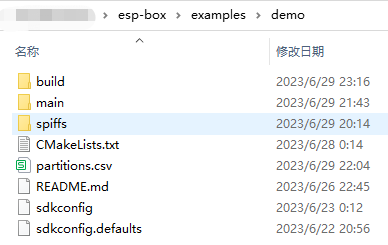

由于此代码大量依赖了box的驱动代码，因此需要放到xxxx\esp-box\examples\demo目录下。

FoANVuogr254M65qVbg19gO6m9rb

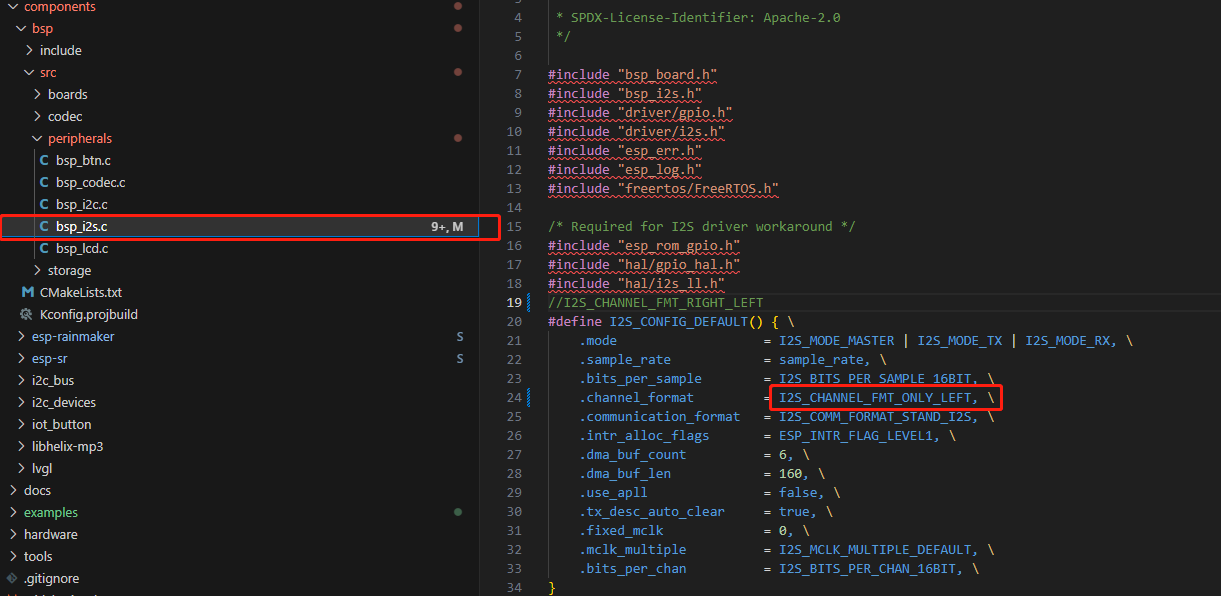

因为tts生成的音频数据为16KHz，单声道的，因此需要修改box音频驱动。

FioODM2H3mYjaiDnxYdznFm-bvE5

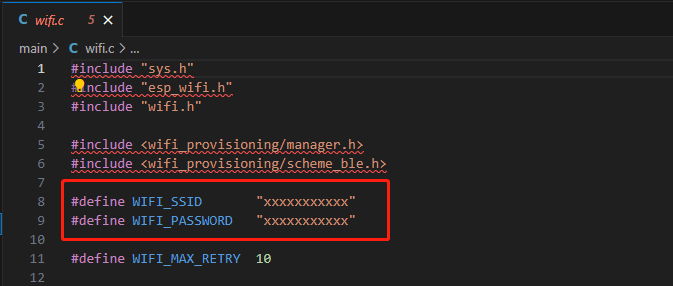

需要修改wifi名称与密码为自己可连接的wifi

Fi9VUbNnaQKrZKn80bHs_TYUl73s

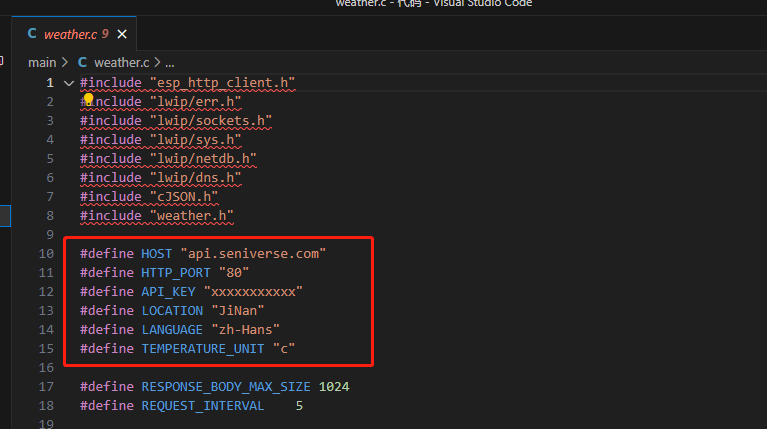

需要修改心知天气私钥，用于访问心知天气服务。

FjjgzqSI4iJdHGM2WbetxmxjWO10

心得体会

代码中也设计了ntp时间获取功能，下一步计划设计白天显示白天的天气，夜晚显示夜晚的天气。

5分钟播报一次还是太吵了，下一步计划将语音识别加进去，识别到播报天气命令后再播报今天的天气情况。

活动真不错，板子也挺好，题目也有趣，学习了不少新知识，挺好，新一期也下单了，马上第二期就要结束了，希望以后继续办下去。
