内容介绍
内容介绍
HackRF One是一款来自Great Scott Gadgets的软件定义无线电外设，能够传输或接收1 MHz至6 GHz的无线电信号。HackRF One是一个开源硬件平台，旨在实现现代和下一代无线电技术的测试和开发，可以用作USB外设或编程用于独立操作。
板卡特性：
- 工作频率1MHz~6GHz、
- 半双工收发器
- 采样速率每秒高达2000万次
- 8位正交采样(8-bit I and 8-bit Q)
- 与GNU Radio, SDR#等器件相兼容
- 软件可配置的RX和TX增益和基带滤波器
- 软件控制天线端口功率(50 mA, 3.3 V)
- SMA母线时钟输入输出同步
- USB供电
板卡相关外设接口以及物理结构：
- 高速USB 2.0
- SD卡接口
- LPC_JTAG接口
- LPC_ISP烧录接口
- I2S、SPI、I2C、UART协议接口
- CPLD_JTAG接口
- 1路天线接口
- 时钟输入输出接口
- 8路I/O
- 4路ADC
板卡主要器件：
- LPC4320FBD144- Arm Cortex-M4-High Speed USB 2.0-168 kB of data memory
- XC2C64A-7VQG100C-64Macrocells-1500Gates-64I/Os
- MAX2839-2.3GHz~2.7GHz带宽
- MAX5864-2路8位ADC-2路10位DAC
- RFFC5072-85~4200MHz带宽合成-VCO集成6GHz混频器

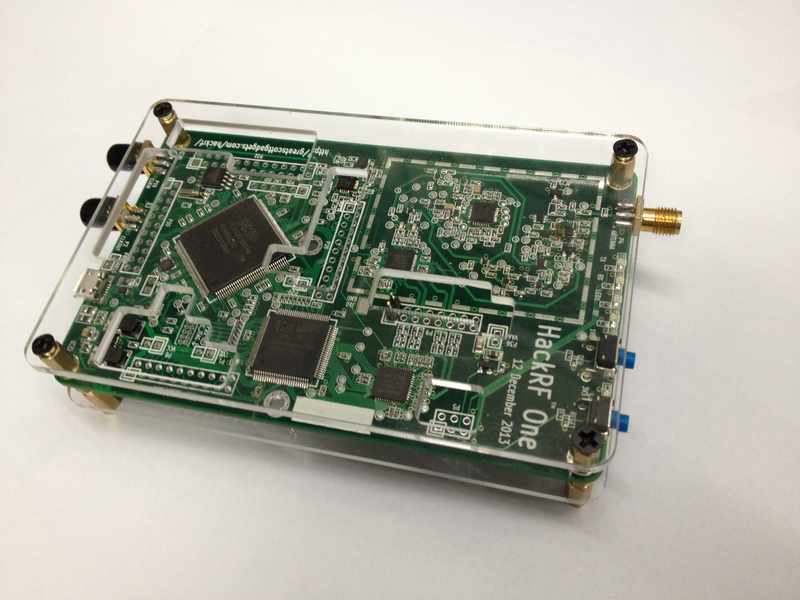

实物图
软硬件
物料清单
附件下载

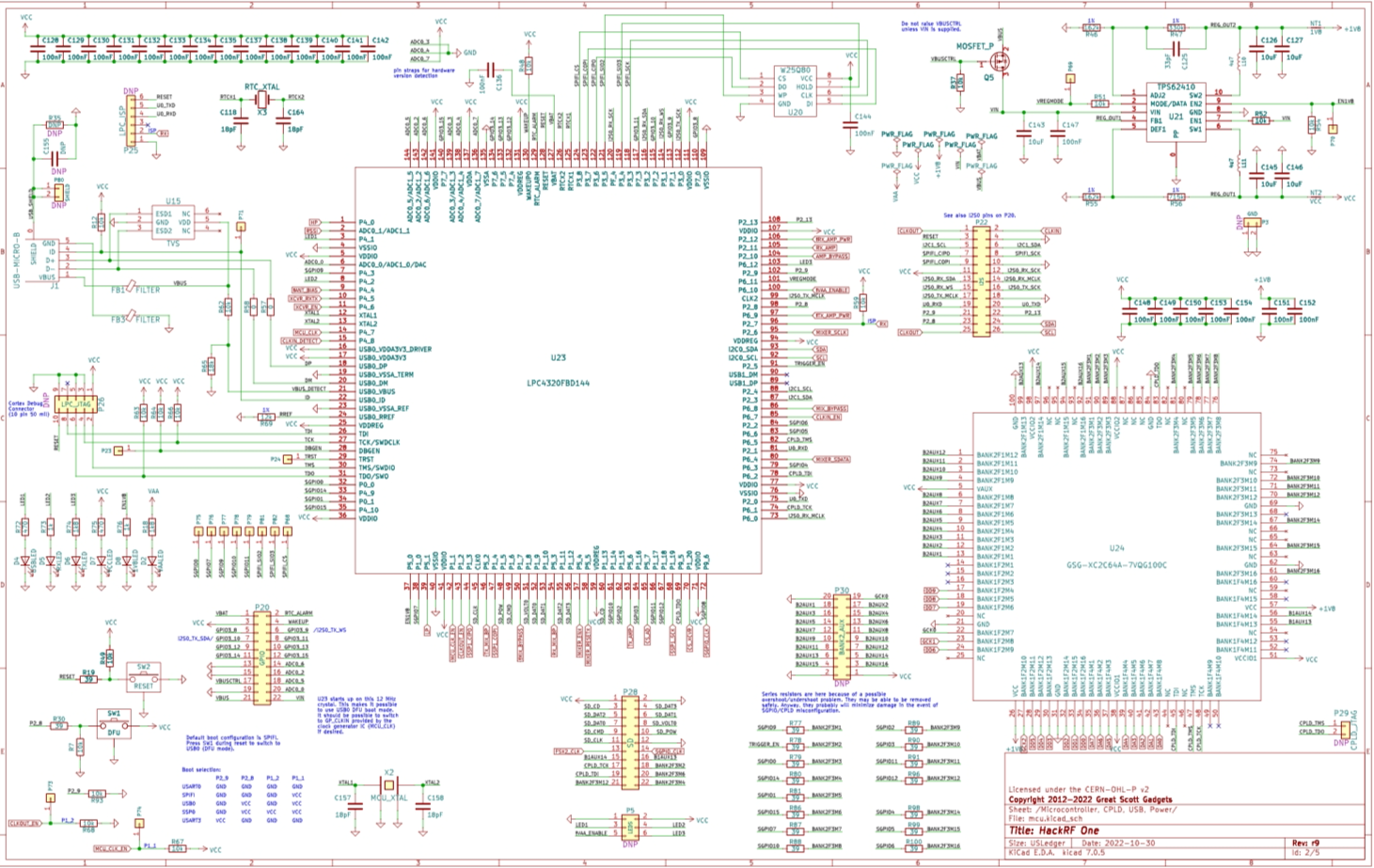

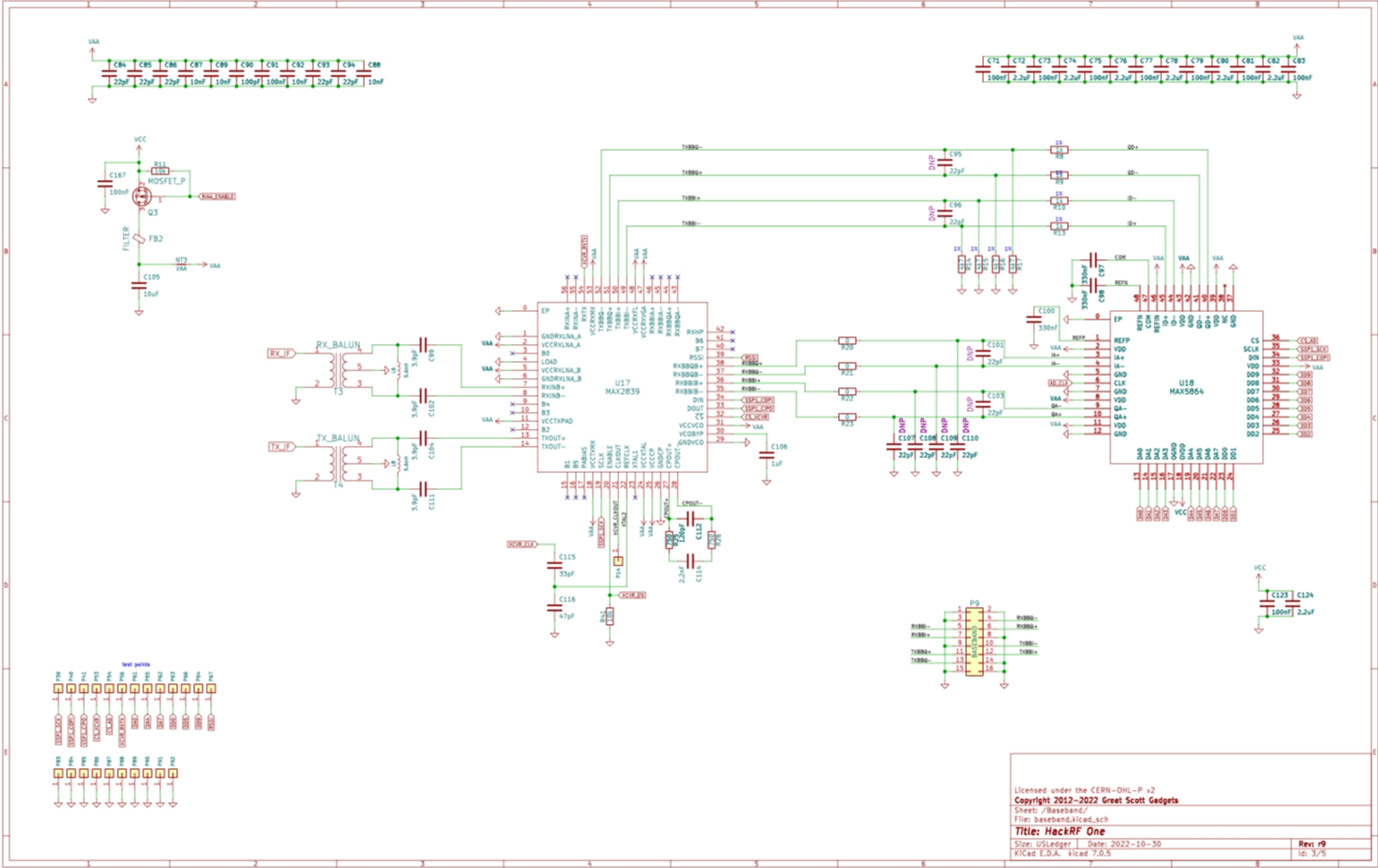

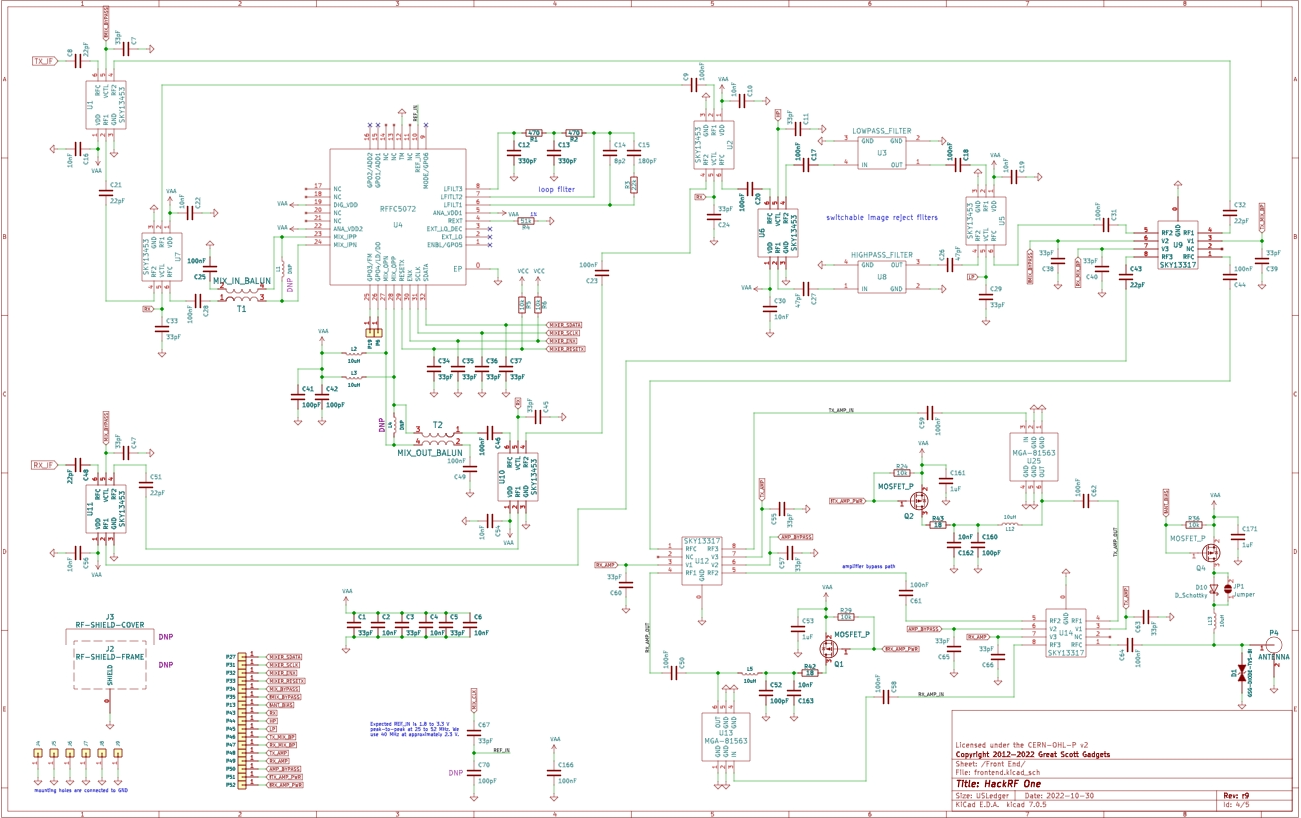

hackrf-one_原理图.pdf
hackrf-one_Kicad工程.rar
团队介绍
个人
评论
0 / 100
查看更多
