Glasgow revC是一个探索数字接口的工具，它可以连接到大多数设备上，而不需要额外的有源或无源组件，并且包括对意外情况和操作错误的广泛保护,每个接口都被打包成一个小型应用程序，可以直接从命令行使用，或者作为更复杂系统的一部分重用。

板卡特性：

• Lattice公司的iCE40HX8K：960 CLBs，7680 Cells，93 I/Os
• USB高速外设控制器CY7C68013A-56LTXC：USB2.0，480 MBit/s，16kRAM
• UART通信，SPI或I²C启动事务，接收I²C事务
• 逻辑分析仪，生成VCD文件分析GTKWave或Sigrok
• 读写24系列EEPROMs、25系列Flash、onfi兼容Flash、27/28/29系列EPROMs,EEPROMs和Flash

板卡相关外设接口以及物理结构：

• 微控制器/CPU编程和调试接口
  • 具有SPl接口的AVR微控制器的编程和验证
  • 自动确定未知的JTAG引脚
  • 为OpenOCD提供JTAG接口
  • 播放JTAG SVF文件
  • 通过JTAG调试ARC处理器
  • 通过EJTAG调试一些MIPS处理器
  • 通过SWD (WIP)调试一些微控制器
  • 探头微控制器通过TI Spy-Bi-Wire接口
  • 编程Microchip(Atmel) AVR微控制器通过SPI
  •
  • 通过UART编程Renesas M16C 微控制器
  •
  • 通过JTAG编程Microchip MEC16xx嵌入式控制器
  • nRF24LE1和nRF24LU1(+)微控制器编程
• FPGA/CPLD比特流编程接口
  • XC9500XL CPLDs的JTAG编程与验证
  • 编程iCE40 FPGA FLASH和SRAM
  • 基于JTAG的Xilinx Spartan-6 FPGAs编程
  • Xilinx XC500XL CPLDs的JTAG编程
• 无线电接口
  • nRF24L01(+)无线电通信
• 传感器接口
  • 使用Bosh BMx280传感器测量温度，压力，湿度
  • 使用AVIA半导体HX711测量电压
  • 使用TI INA260传感器测量电压、电流和功率
  • 使用Plantower PMx003传感器测量空气质量
  • 使用Sensirion SCD30传感器测量二氧化碳、湿度和温度
• 显示和视频接口
  • 在HD44780-compatible LCDs上显示字符
  • 在Pervasive显示EPD面板上显示图像
  • 从RGB555 LCD总线捕获视频流
  • 通过VGA显示视频
  • 通过WS2812 led显示视频
• 音频接口
  • sigma-delta数模转换播放声音
  • 使用YamahaOPL芯片合成声音，并在网页上实时播放
• 其他接口
  • 配置TPS6598x USB PD控制器
  • 从5.25"和3.5"软盘驱动器读取原始调制数据
  • 与IBM PS/2外设通信
  • 从PS/2鼠标接收轴和按钮信息
  • CAN总线(WIP)
• FX2高速USB接口，具有480 Mbps的吞吐量
• 两个8通道I/O库提供16个高度灵活的I/O
  • 每个I/O组都可配置从1.8 V到5 V，并能够提供高达150 mA的功率
  • 每个I/O组都有一个专用的感测ADC，能够监控I/O组电压和电流，具有可设置的中断触发阈值
  • 每个I/O的理论速度可达100 MHz
  • 每个I/O都有一个专用的电压电平移位器，具有单独的方向控制
  • 每个I/O都有一个专用的，软件控制的10K欧姆上拉/下拉电阻
  • 所有I/O都有ESD保护二极管
  • 可选一组14对差分I/O，直接连接到FPGA，无需任何前端电路，可用于高速接口
• 5个用户可控的LEDs连接到FPGA
• 专用SYNC连接器
• 5个状态指示灯

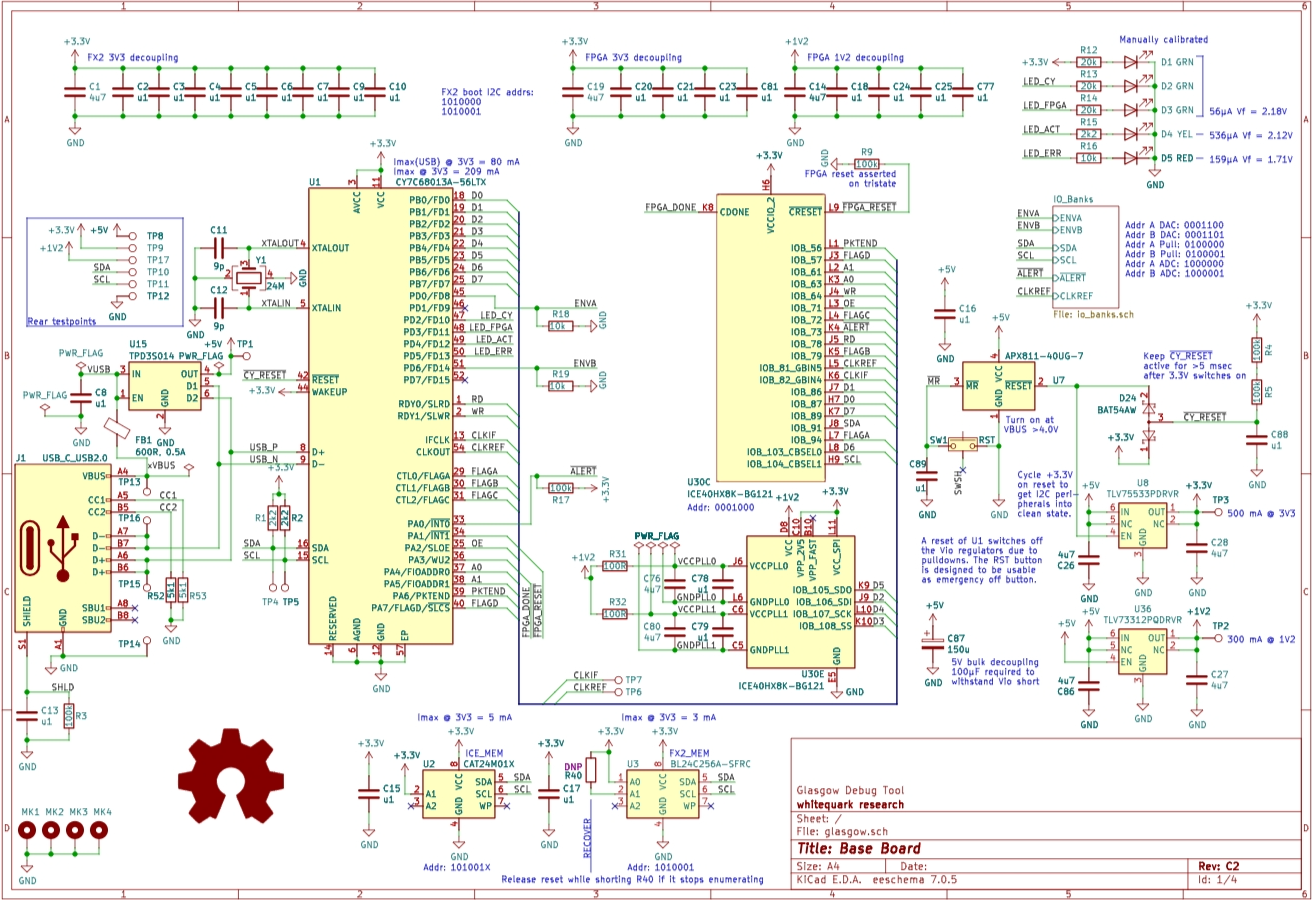

板卡主要器件：

• ICE40HX8K-BG121
• CY7C68013A-56LTX

顶层3D效果图

底层3D效果图
