一、项目介绍

      玩具钢琴是一个简单而有趣的电子玩具，可以通过按下按钮产生不同的音调，类似于钢琴键盘的原理。玩具钢琴旨在为儿童提供音乐学习和娱乐体验，通过简单的操作让他们感受音乐的乐趣。之后可以通过修改电阻和电容来改变声音，从而达到更多目的。

 二、设计思路

阶段1只完成原理图和设计框图，不进行调试测试、美化、最终验证（7、8、9）步骤。

1.  需求分析：首先，明确玩具钢琴的设计目标和功能，确定需要6个按钮和音调，需要调节音调的范围，音调的稳定性等。确保设计符合预期的玩具钢琴特性。
2. 选择元器件：根据需求，选择合适的元器件。主要元器件包括555定时器IC、电阻、电容、按钮开关、扬声器等。根据玩具钢琴的音调范围、稳定性及活动所需一个规定厂商元器件，选择合适的电阻和电容值。
3. 555定时器配置：将555定时器IC配置为震荡器（astable multivibrator）模式。通过选择合适的电阻和电容值，可以调节555定时器的频率，从而实现不同的音调。
4. 连接按钮和电阻：将按钮和电阻连接在555定时器的输入引脚上，通过按下不同的按钮改变电阻值，从而改变频率和音调。
5.  电源供电：确定合适的电源供电电压，并确保电路和元器件能够正常工作和安全运行。
6. 输出接口：将555定时器产生的方波输出连接到扬声器，通过合适的电容器进行耦合，以产生声音。
7. 调试和测试：完成电路连接后，进行调试和测试，确保玩具钢琴能够正常发出不同的音调，并且音调稳定和准确。
8.  美化设计：根据需要，对玩具钢琴的外观进行美化设计，添加键盘、外壳或装饰等，使其更符合玩具钢琴的形象。
9.  最终验证：对整个设计进行最终验证和测试，确保玩具钢琴的性能和外观都符合预期。

三、市场介绍

      玩具钢琴是适合3岁以上儿童的娱乐产品。在市场上，这样的电子玩具非常受欢迎，因为它们可以激发孩子们对音乐的兴趣和创造力，同时促进他们的手眼协调能力。

四、功能描述

1. 六个按钮，每个按钮对应一个音调。
2. 按下按钮可以产生相应的音调，并且音调可调节。

五、规定厂商元器件介绍

     在设计智能玩具钢琴时，我使用了两款来自指定的厂商的元器件：

     1.555定时器IC：型号LM555CM，供应商：onsemi。产品介绍链接(datasheet):LM555CM

      LM555 是一款稳定性很好的控制器，能够产生准确的计时脉冲。通过单稳态运行，时间延迟通过一个外部电阻和一个电容器控制。通过稳定运行，频率和占空比通过两个外部电阻和一个电容器进行准确控制。

特性：

• 高电流驱动能力(200mA)
• 可调占空比
• 0.005%/°C的温度稳定性
• 计时范围从微秒到小时
• 关闭时间少于2微秒
• 精密计时
• 脉冲发生
• 延时发生
• 连续定时

      2.扬声器：8OHM，供应商：Molex

      Molex 1004044300：SIEMENS 10041812 CBL SPEAKER UI

      产品介绍链接：https://www.digikey.com/en/products/detail/1004044300/900-1004044300-ND/15679420

六、Scheme-it工具介绍

      此项目我的流程图及原理图设计都是由Scheme-it网页绘制。Scheme-it是Digi-Key官方提供的在线绘图工具，用户可以在工具中选择不同的元器件，并将它们拖放到工作区，然后通过连线连接它们以构建电路。Scheme-it还提供了丰富的元器件库和符号，使用户能够轻松创建复杂的电路设计。在本项目设计中，我发现它非常适合我们这些电子爱好者和学生。它提供了直观易用的界面，可以帮助我们快速绘制电路方案，并进行仿真和优化。在设计智能玩具钢琴时，Scheme-it帮助我轻松绘制了方案框图和原理图，让我的设计变得更加高效和专业。

七、方案框图和原理图

      项目分享链接：玩具钢琴

      该玩具钢琴电路通过555定时器的astable multivibrator模式产生连续的方波输出，并通过调整电阻和电容的数值，实现不同音调的效果。按下按钮可以改变电阻的值，从而产生不同频率的方波输出，实现玩具钢琴发声的功能。整个电路简单而有效，为儿童提供了一种有趣的音乐体验。

以下是玩具钢琴电路设计原理图各部分分析：

1. 555定时器配置：将555定时器IC配置为非稳态多谐振荡器（astable multivibrator）模式，使其产生连续的方波输出。在astable multivibrator模式下，555定时器自动产生高电平和低电平交替的方波输出，形成一个自由运行的震荡器。
2. 电阻和电容：六个1千欧姆的电阻被连接成串，并连接到555定时器的输入引脚。这些电阻的值决定了定时器的充电和放电时间，从而决定了输出方波的频率。通过调整这些电阻的数值，可以调节输出的音调频率。
3.  输出接口：输出信号从第三引脚（out）取出，然后通过一个10微法的电容器连接到8欧姆的扬声器。方波信号经过电容器的耦合，转换成模拟音频信号，从而使扬声器发出相应音调的声音。
4. 重新触发：第二（trig触发）和第六（thr阈值）引脚引脚通过电容器接地，允许在每个计时周期后重新触发555定时器。这样保证了在震荡器运行期间，它能继续保持产生方波输出，实现连续发声的效果。
5. 复位引脚：为了避免突然复位，第四引脚（rst复位）被短接到第八引脚（VCC引脚），这样在运行过程中不会发生意外的复位。
6. 放电引脚：第七引脚是放电引脚，通过一个可变电阻连接到串联电阻。这样可以调节放电时间，进一步影响方波的频率和音调。

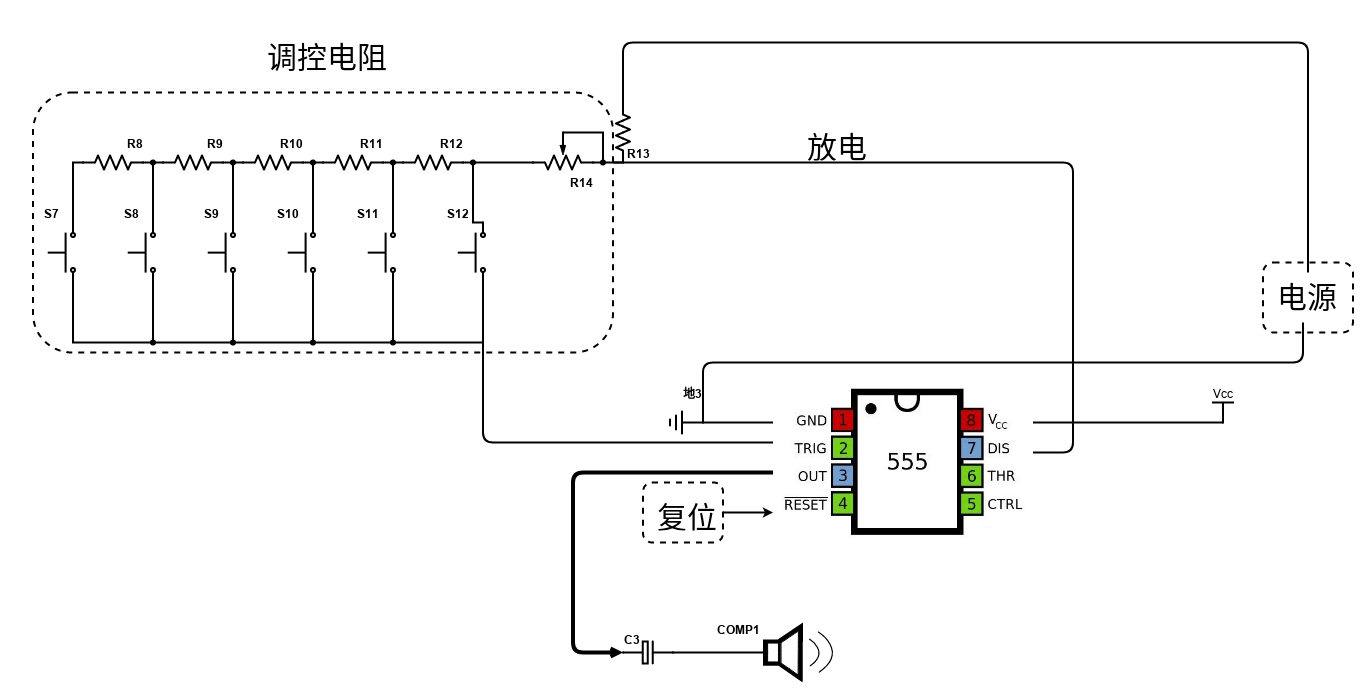

方案框图：

原理图：

八、心得体会

      参与本次大赛是一次非常有意义的经历。通过设计玩具钢琴项目，我深刻体会到电子电路设计的乐趣和挑战。在使用Scheme-it工具时，我发现它非常方便和易于使用，使我能够快速绘制出我们的电路设计。同时，本次大赛也促使我们深入学习了更多关于555定时器和电子元器件的知识。

      对于未来的改进，改善在线工具Scheme-it卡顿的问题，以满足长时间电路设计需求。此外，可以考虑增加更多的功能和选项，使Scheme-it工具更加全面和实用。

      总体而言，参加本次大赛让我学到了很多，也增强了我对电子电路设计的兴趣。希望未来还有更多这样的机会，继续学习和探索电子世界的奥秘。谢谢本次大赛给我带来的宝贵经验和机会！
