原参考设计链接：TIDA-01012：无线物联网、低功耗 Bluetooth®、4½ 位、100kHz 真正 RMS 数字万用表

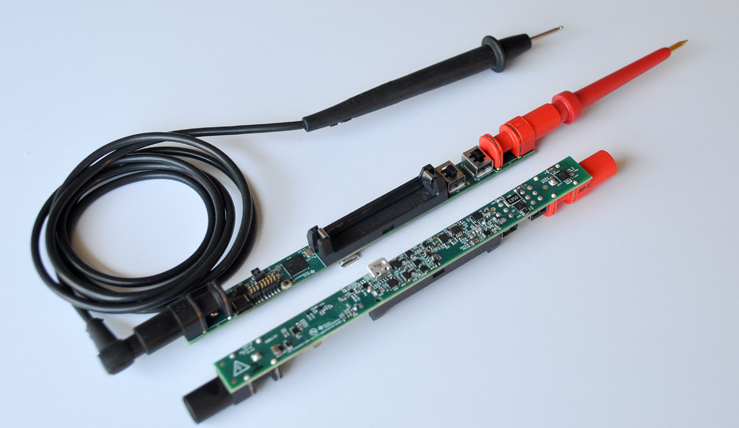

现在，通过物联网 (IoT) 环境，很多产品变得“触手可及”，其中包括数字万用表 (DMM) 等测试设备。TIDA-01012 参考设计由德州仪器 (TI) 的 SimpleLink™ 超低功耗无线微控制器 (MCU) 平台实现，该设计展示了一款 4.5 位的 100kHz 连网真 RMS（均方根值）数字万用表，具有蓝牙低能耗连接、NFC 蓝牙配对®以及采用 TI 的 CapTIvate™ 技术实现的自动唤醒功能。
特性
- 4.5 位 (50K) 计数分辨率
- 支持无线 MCU 的蓝牙低耗能 (BLE)，适用于物联网 (IoT ) 无线应用
- 自动唤醒，由 CapTIvate 电容式触控技术实现
- 低功率设计与电源管理系统
- BLE 移动应用程序配对，由 NFC 动态界面实现
- 基于固件的真 RMS 测量
详细的技术信息参考后面的文档。
软硬件
元器件
TPS62740DSSR
具有 360nA Iq 的 2.2V 至 5.5V 输入、超低功耗 300mA 降压直流/直流转换器
OPA333AIDCKT
微功耗、1.8V、17µA 零漂移 CMOS 精密运算放大器
TS5A3359DCUR
1Ω 导通状态电阻、5V、3:1 (SP3T) 单通道模拟多路复用器
TS3A24159DGSR
具有 1.8V 输入逻辑电平的 0.3Ω 导通状态电阻、3.3V、2:1 (SPDT)、2 通道模拟开关
TPS78230DDCR
具有使能功能和 -40°C 至 +125°C 工作温度范围的 150mA、毫微级 IQ、低压降稳压器
ADS8885IDRCR
具有真差分输入、SPI 接口和菊花链的 18 位、400kSPS、单通道 SAR ADC
REF3325AIDCKTG4
采用 3 引脚 SOT-23、3 引脚 SC70 和 8 引脚 UQFN 封装的 2.5V、30ppm/°C 温漂、3.9µA 电压基准
OPA313IDCKR
单路、5.5V、1MHz、低静态电流 (50μA)、RRIO 运算放大器
OPA2313IDRGR
双路、5.5V、1MHz、低静态电流 (50μA)、RRIO 运算放大器
THS4531IDGK
超低功耗 0.25mA、RRO、全差动放大器
CC2640F128RGZR
具有 128kB 闪存的 SimpleLink™ 32 位 Arm Cortex-M3 低功耗 Bluetooth® 无线 MCU
MSP430FR2532IRGER
具有 8 个触摸 IO（8 个传感器）、8KB FRAM、1KB SRAM、15 个 IO、10 位 ADC 的电容式触控 MCU
LSF0102DQER
双通道双向多电压电平转换器
TPD1E10B06DPYR
采用 0402 和 SOD-523 封装的 12pF、±5.5V、±30kV ESD 保护二极管
LSF0204RUTR
适用于漏极开路和推挽应用的 4 位双向多电压电平转换器
TPS3422EGDRYR
具有可配置的延迟和复位脉冲的单通道按钮控制器
BQ27426YZFR
带有预编程化学成分的单节电池系统侧电池电量监测计
BQ24232RGTR
具有动态电源管理和 10.5V 过压保护的 USB 友好型 0.5A 锂离子电池充电器
TS5A3166DCKR
0.9-Ω on-state resistance, 5-V, 1:1 (SPST), 1-channel analog switch (active high)

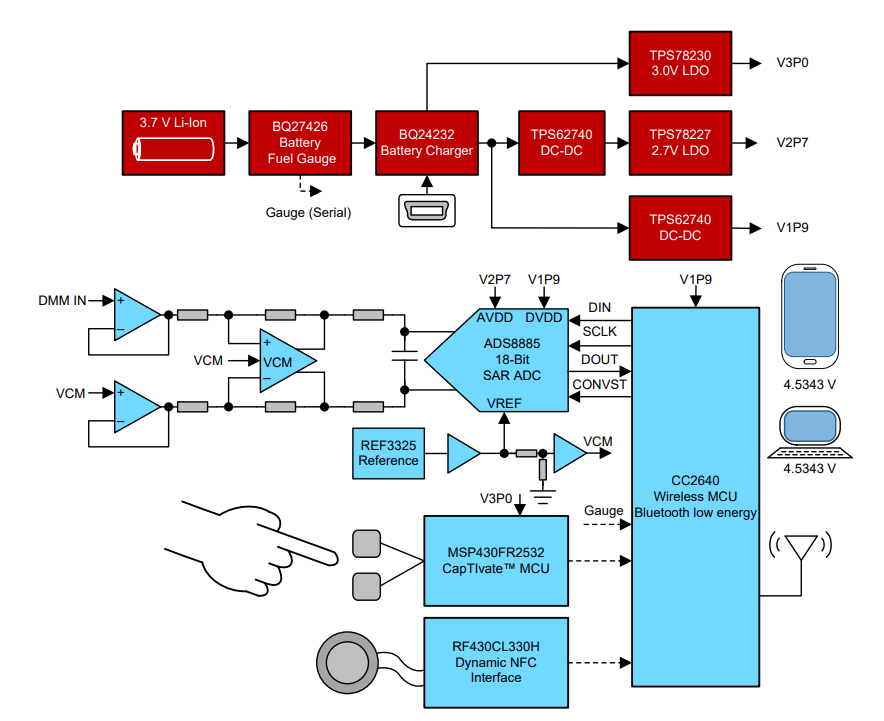

电路图
附件下载
zhcu205b.pdf
参考设计概述和经过验证的性能测试数据
TIDRNY6.PDF
设计元件、引用标识符和制造商/器件型号的完整列表
tidrny5.pdf
设计布局和元件的详细原理图
