在项目初期，我着重考虑了RP2040芯片，双核 Arm Cortex-M0 + @ 133MHz,有30 GPIO 引脚,2UART2 SP 控制器和 212C 控制器，16个 PWM 通道等的特性和功能，以及与LED灯相应的接口设计,。设计思路主要包括将RP2040芯片作为控制核心，通过合理布局和连接外围电路，实现对炫彩LED灯的控制。
搜集素材的思路上，我广泛查阅了RP2040芯片相关的技术文档和资料，了解了其引脚定义和功能。此外，还利用网络资源和论坛，获取了与LED灯调试相关的经验分享和教程，为后续的具体操作提供了有力支持。

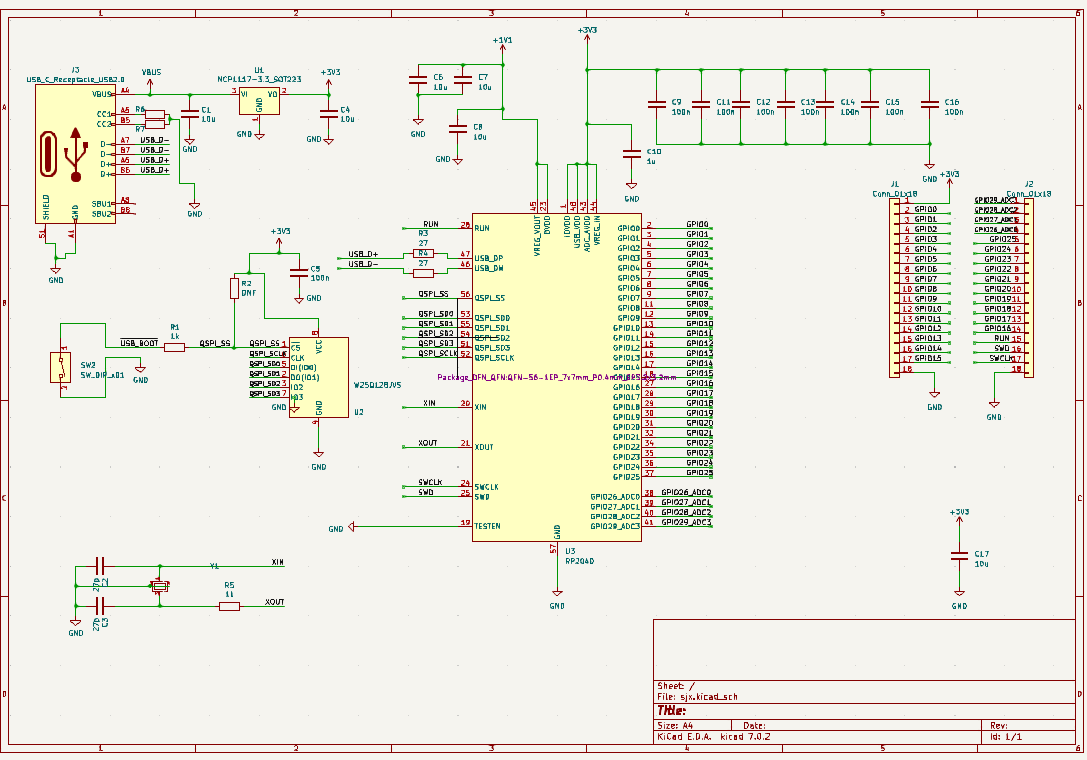

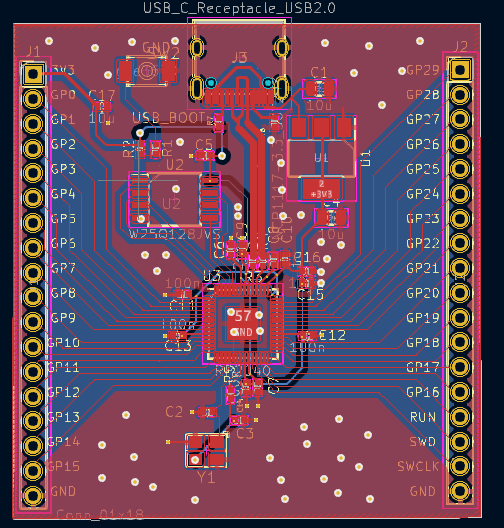

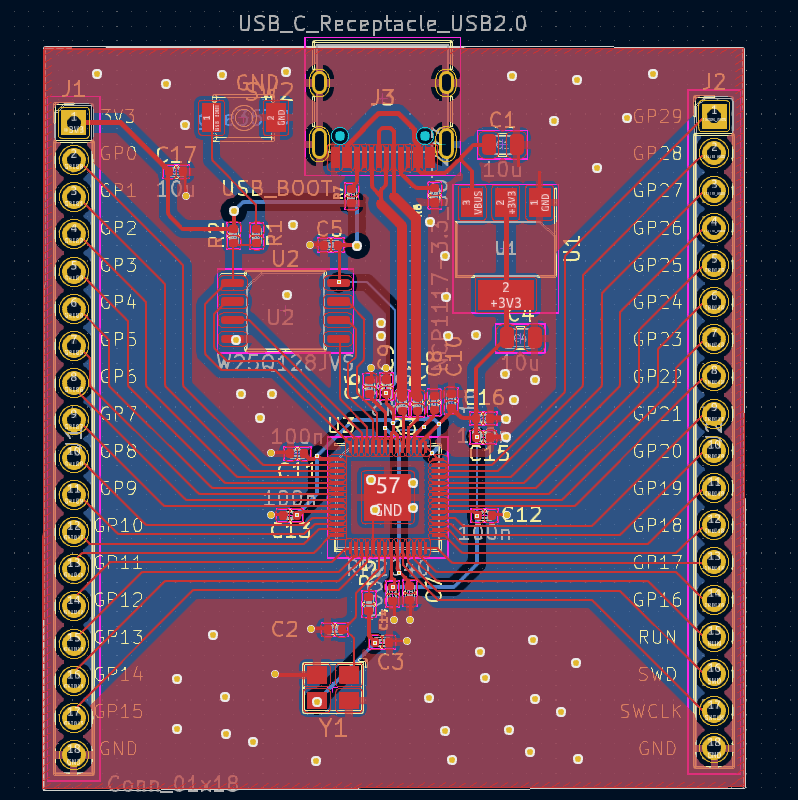

在画原理图和制板过程中，我遇到了一些问题。例如，可能会遇到元件封装不匹配或错误连接以及导线过粗无法与器件连接等错误。针对这些问题，我采取了仔细检查和验证的方式进行改正，保证电路连接的准确性和稳定性。在PCB制板过程中，我参考了标准的布线规范，并采用了Kicad的软件进行设计和生成。

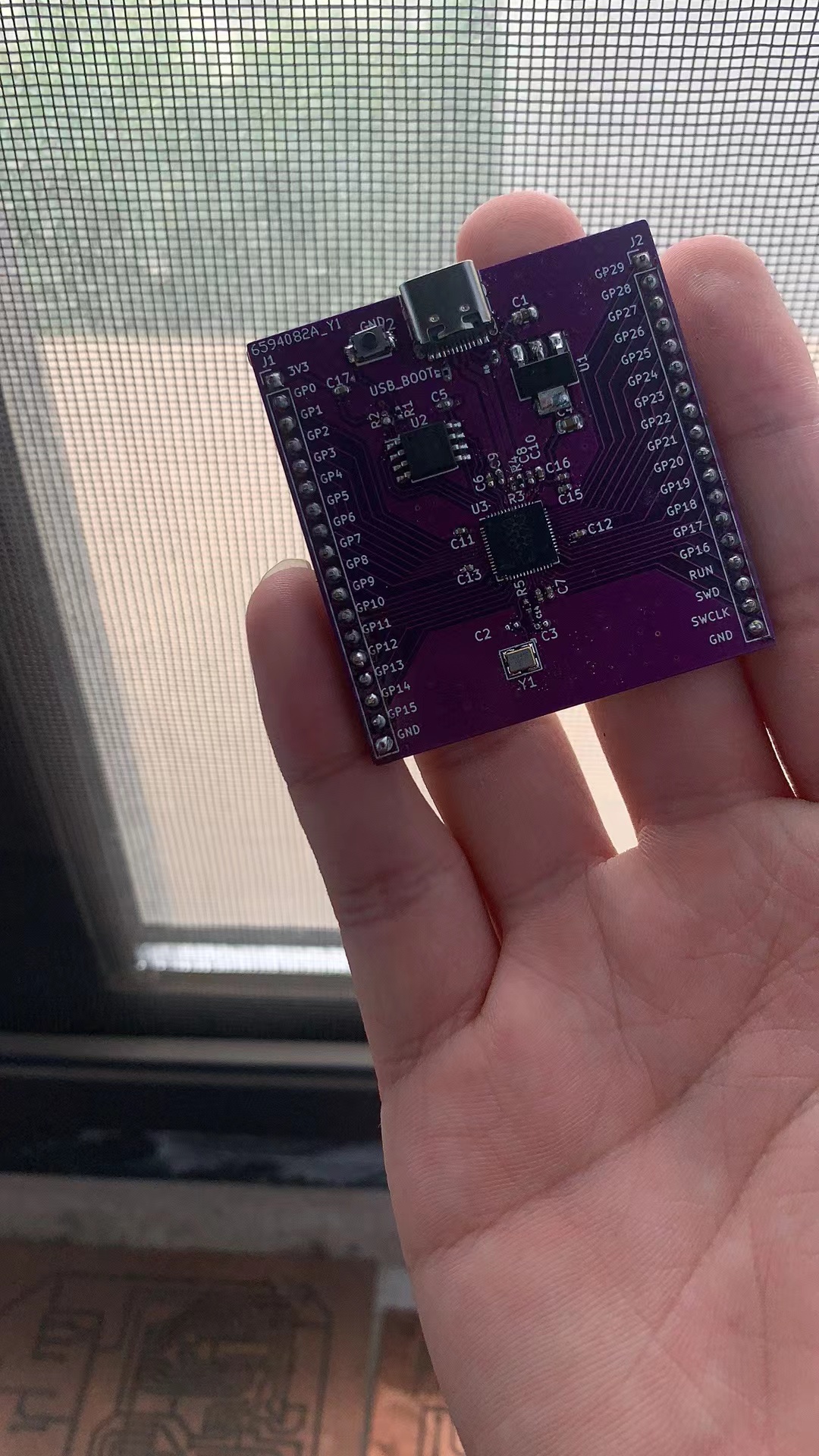

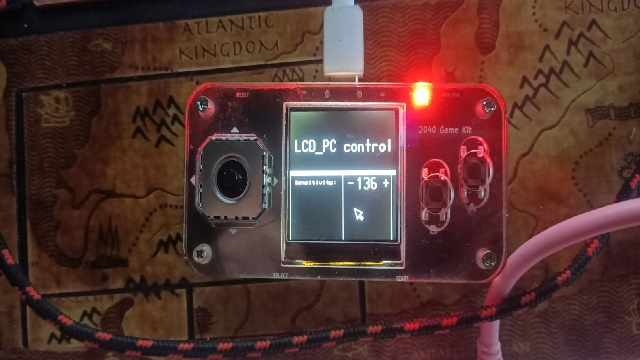

下面是板卡实物照片：
在调试过程中，我遇到了一些问题。其中一个常见的问题是LED灯显示不正常或无法正常工作。针对这个问题，我使用示波器和逻辑分析仪等工具进行信号检测和调试，逐步排查问题所在，并通过更改驱动模块的设置或微调电路参数来解决问题。
关键代码的编写上，我专注于利用RP2040芯片的相关功能和库函数，实现LED灯的多彩效果。代码结构清晰，方便日后的维护和修改。
炫彩LED灯代码如下：
#include <FastLED.h>
#define LED_PIN 18
#define NUM_LEDS 16
CRGB leds[NUM_LEDS];
void setup() {
FastLED.addLeds<WS2812, LED_PIN, GRB>(leds, NUM_LEDS);
}
void loop() {
// Red
for (int i = 0; i <= 17; i++) {
leds[i] = CRGB ( 255, 0, 0);
FastLED.show();
delay(40);
}
// Green
for (int i = 0; i <= 17; i++) {
leds[i] = CRGB ( 0, 255, 0);
FastLED.show();
delay(40);
}
// Blue
for (int i = 0; i <= 17; i++) {
leds[i] = CRGB ( 0, 0, 255);
FastLED.show();
delay(40);
}
}
这段代码使用了FastLED库来控制WS2812型号的LED灯带。在引脚PIN 18上连接了16个LED灯。在setup()函数中，通过调用FastLED.addLeds<WS2812, LED_PIN, GRB>(leds, NUM_LEDS)将LED灯带与程序连接起来。
在loop()函数中，分别设置了三个循环，每个循环控制LED灯的颜色转变。
第一个循环是将LED灯渐变为红色，使用for循环遍历每个LED，并将颜色设置为红色（RGB值为255, 0, 0）。然后调用FastLED.show()进行LED灯状态更新并延时40毫秒。
第二个循环是将LED灯渐变为绿色，同样使用for循环遍历每个LED，并将颜色设置为绿色（RGB值为0, 255, 0）。然后调用FastLED.show()进行LED灯状态更新并延时40毫秒。
第三个循环是将LED灯渐变为蓝色，同样使用for循环遍历每个LED，并将颜色设置为蓝色（RGB值为0, 0, 255）。然后调用FastLED.show()进行LED灯状态更新并延时40毫秒。
循环结束后，代码会跳回loop()函数的开头，重新执行上述三个循环，不断循环执行，实现LED灯的颜色转变效果。

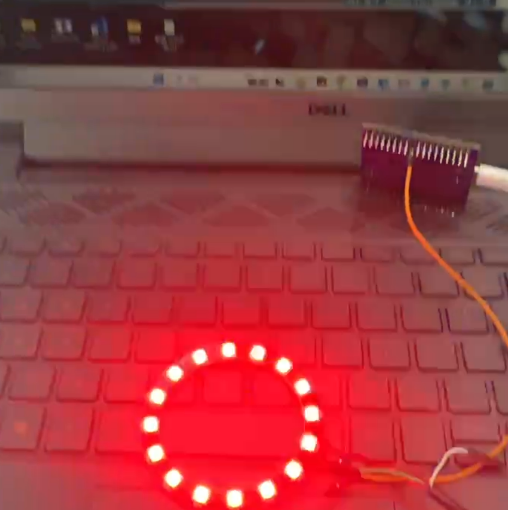

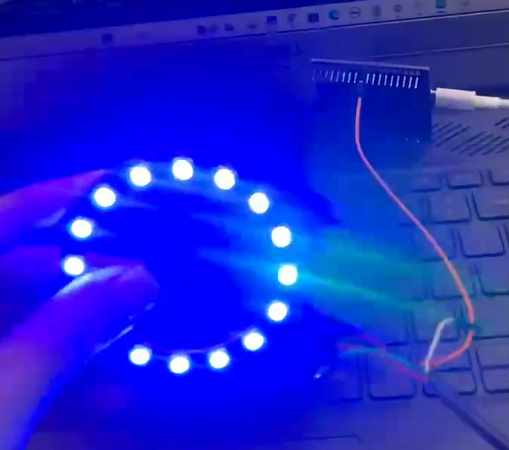

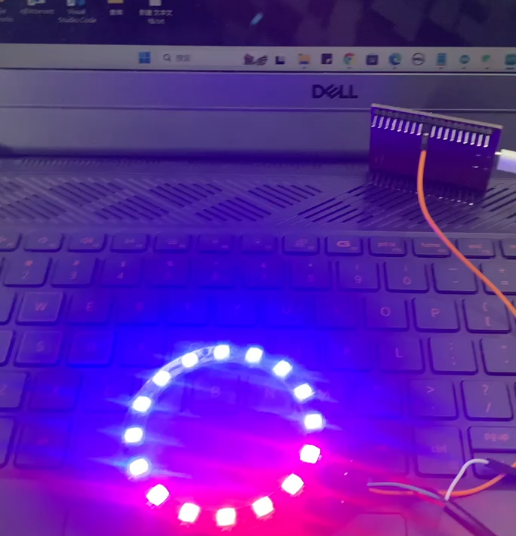

下面是效果展示：
总体而言，通过画PCB板编写代码和连接电路，我深刻体会到了硬件与软件的结合。要实现预期效果，需要熟悉硬件设备的特性，如LED灯的类型、引脚配置等，并在代码中正确地控制它们。最重要的是，这个制作过程让我感受到了创造的乐趣。通过动手实践和不断尝试，我可以将自己的想法转化为实际的作品。这种创造的过程带给我满足感和成就感，同时也鼓励我更加热爱学习和探索新的技术领域。
